引言

在当今数据驱动的时代，数据可视化已成为理解和分析复杂信息的关键工具。Apache ECharts作为一款强大的开源可视化库，以其丰富的图表类型和灵活的配置选项，成为了前端开发者的首选工具之一。而随着人工智能技术的发展，如何将数据可视化与AI能力结合，实现更智能化的数据展示，成为了一个新的研究方向。

面向用户的可视化应用，既要“好看好用”，也要“快又稳”。本文结合一个智能 Chart 绘制网页项目，分享如何用 ECharts 快速打造可交互的数据可视化前端，并借助腾讯云 EdgeOne 的免费安全加速套餐实现高速稳定分发与 DDoS 防护，真正打破“免费≠可用”的行业悖论。

本文将介绍如何将ECharts与MCP(Model Context Protocol)协议集成，打造一个智能化的数据可视化服务，并结合腾讯云EdgeOne的边缘计算能力，实现高性能、低延迟的数据可视化解决方案。

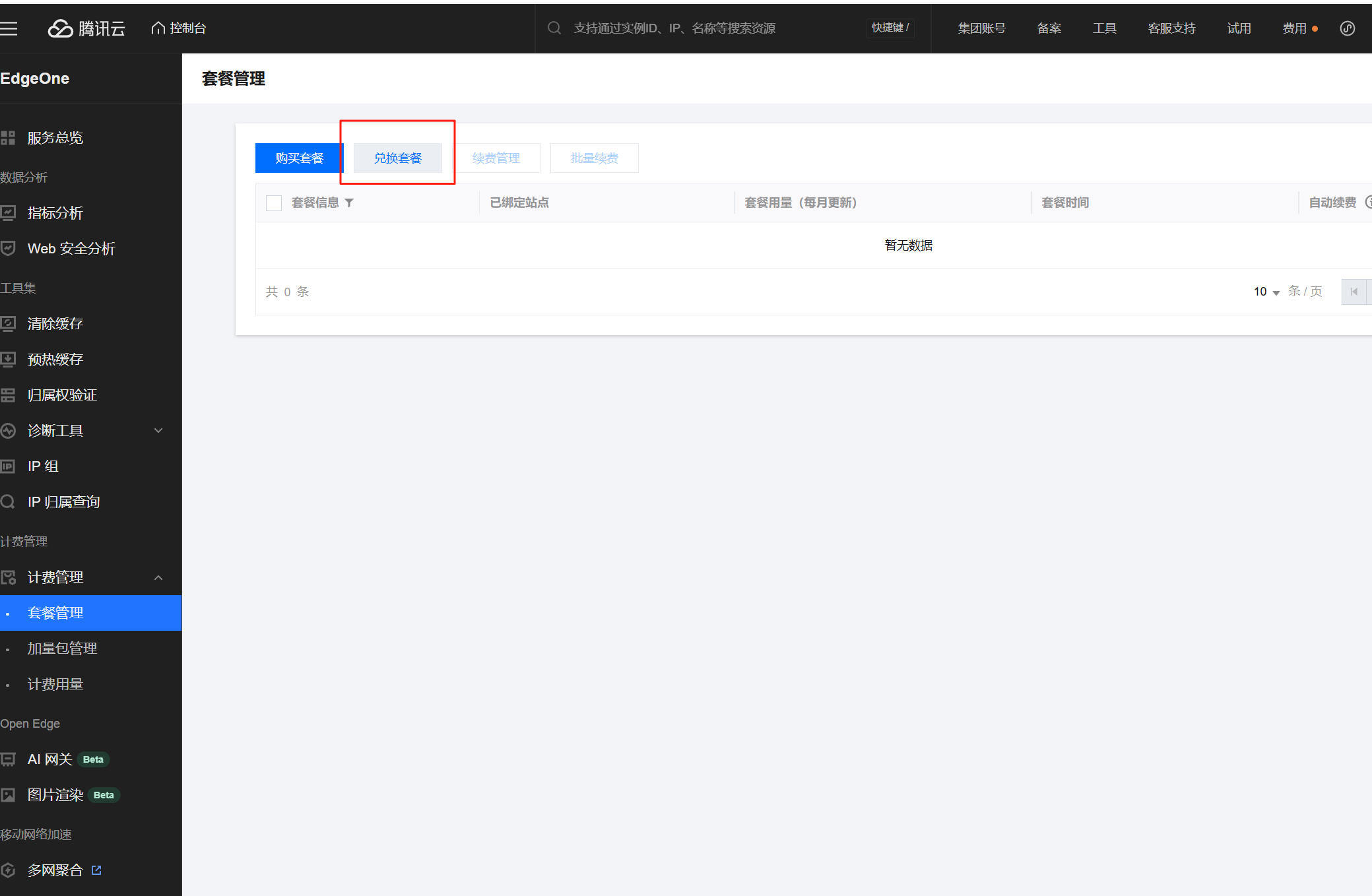

EdgeOne控制台界面如下：

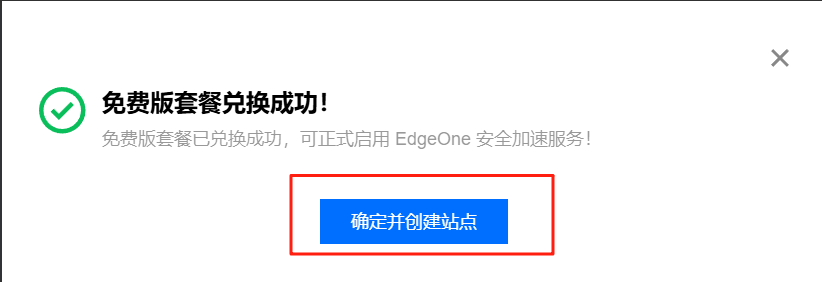

兑换成功

MCP协议简介

MCP(Model Context Protocol)是一种用于AI模型与外部工具交互的协议标准，它允许AI模型调用外部工具来扩展其能力。通过MCP协议，AI模型可以获取实时数据、执行特定任务，并将结果返回给用户。

在数据可视化领域，MCP协议可以帮助AI模型理解用户的数据可视化需求，选择合适的图表类型，并生成符合要求的可视化结果。这种集成方式使得用户可以通过自然语言描述来生成复杂的数据可视化，大大降低了使用门槛。

技术架构

我们的ECharts-MCP集成服务采用了以下技术架构：

前端：基于ECharts的可视化渲染层
后端：Node.js服务，负责处理MCP请求和生成ECharts配置
MCP适配层：将AI模型的请求转换为ECharts配置
EdgeOne加速：利用腾讯云EdgeOne的边缘计算能力，实现全球加速

整体架构如下图所示：

+----------------+     +----------------+     +----------------+
|                |     |                |     |                |
|   AI Model     |---->|   MCP Server   |---->|   ECharts      |
|                |     |                |     |   Renderer     |
+----------------+     +----------------+     +----------------+
                              |
                              v
                       +----------------+
                       |                |
                       |   EdgeOne      |
                       |   Acceleration |
                       |                |
                       +----------------+

为什么选择 EdgeOne + ECharts

ECharts：企业级可视化库，图表类型丰富（柱/线/饼/散点/雷达/热力等）、交互能力强、生态完善。
EdgeOne：统一的边缘加速与安全平台，提供
- 完全免费的安全加速套餐
- 不计量的 CDN 流量
- 全球节点（包含中国大陆）+ 智能调度
- DDoS 防护与基础安全
- 更低的首包时间（TTFB）与更高的可用性
结合价值：前端的交互体验 + 边缘网络的低时延与高可用，适合仪表盘、报告门户、营销专题页、在线演示等全球访问场景。

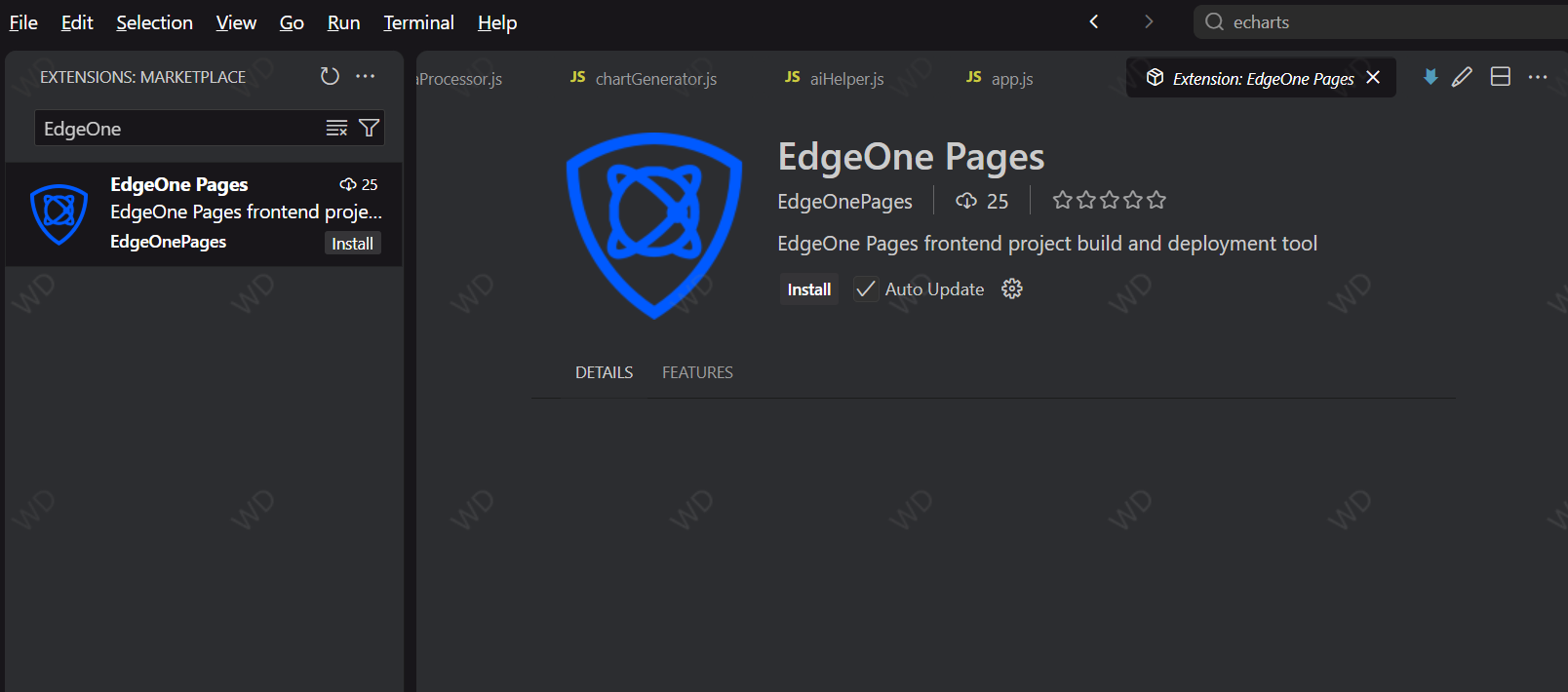

在VS Code中安装插件

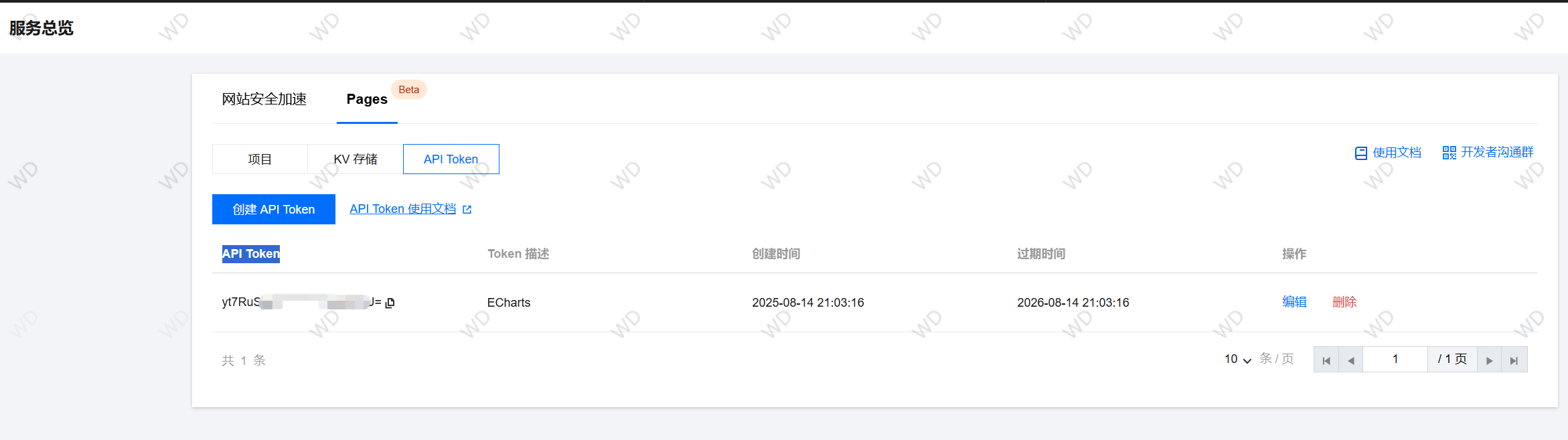

采用EdgeOne token进行本地化开发

项目概览（功能与目录）

本项目实现“智能 Chart 绘制”网页：

数据输入：JSON/CSV 文本或文件上传
图表类型：柱状、折线、饼图、散点、雷达、热力
AI 辅助：根据自然语言提示自动配置图表（平滑/堆叠/标签/主题等）
自定义：动态选项面板按图表类型切换
导出/分享：下载图片、导出配置、生成分享链接（含二维码）
主题：内置浅色/深色/蓝/绿等主题切换
架构：纯前端静态资源（HTML/CSS/JS）+ ECharts CDN

主要文件

index.html：页面骨架 + ECharts CDN
src/css/style.css：UI 样式与响应式布局
src/js/utils.js：CSV/JSON 解析、下载、通知
src/js/dataProcessor.js：不同图表的数据整形
src/js/chartGenerator.js：ECharts 配置生成与渲染
src/js/aiHelper.js：基于提示语的配置建议
src/js/themeManager.js：主题管理与切换
src/js/dataAnalyzer.js：数据统计与洞察
src/js/dataSharing.js：分享链接生成/解析、二维码
src/js/app.js：事件绑定与业务编排
server.js：本地调试用静态服务器（Node）

边缘架构设计

客户端：浏览器加载 index.html 与静态资源，执行 ECharts 绘制与交互逻辑
边缘层（EdgeOne）：
- 全球就近接入，智能路由至最近节点
- 静态资源（HTML/CSS/JS、图标、图片）CDN 缓存与加速
- DDoS 防护与基础安全
- HTTPS/HTTP/2/3，降低握手与传输时延
源站：本地服务器或任意静态托管（对象存储/自建 Nginx 等）

对于“前端纯静态 + 第三方数据 API”的项目，这套架构零后端改造即可上线，极大降低上线门槛与跨境性能风险。

核心实现

1. MCP工具注册

首先，我们需要注册ECharts相关的MCP工具，使AI模型能够调用这些工具来生成图表：

function registerEChartsTools() {
  return {
    // 生成图表
    generate_chart: async (params) => {
      const { chartType, data, options = {} } = params;
      // 创建图表实例并返回配置
    },

    // 获取图表配置选项
    get_chart_options: async (params) => {
      const { chartType, theme = 'default' } = params;
      // 返回默认配置
    },

    // 获取支持的图表类型
    get_supported_charts: async () => {
      // 返回支持的图表类型列表
    },

    // 验证数据格式
    validate_data: async (params) => {
      const { chartType, data } = params;
      // 验证数据格式
    }
  };
}

2. 图表生成逻辑

针对不同类型的图表，我们实现了相应的配置生成逻辑：

function generateChartOption(chartType, data, options = {}) {
  // 根据图表类型生成配置
  switch (chartType) {
    case 'line':
      return generateLineChartOption(data, baseOption);
    case 'bar':
      return generateBarChartOption(data, baseOption);
    case 'pie':
      return generatePieChartOption(data, baseOption);
    // 其他图表类型...
  }
}

3. 服务端渲染

为了支持在服务端生成图表，我们使用了jsdom创建虚拟DOM环境：

const { JSDOM } = require('jsdom');
const dom = new JSDOM('<!DOCTYPE html><html><body><div id="chart"></div></body></html>');
global.window = dom.window;
global.document = dom.window.document;

4. EdgeOne加速集成

腾讯云EdgeOne是一款融合CDN、安全、边缘计算的一站式边缘云服务。通过将我们的ECharts-MCP服务部署到EdgeOne上，可以实现以下优势：

全球加速：利用EdgeOne的全球节点网络，减少数据传输延迟
边缘计算：将图表渲染逻辑下沉到边缘节点，减轻源站压力
安全防护：内置DDoS、WAF等安全能力，保障服务稳定性
智能调度：根据用户位置智能选择最优节点

集成EdgeOne的关键步骤：

在EdgeOne控制台创建加速域名
配置源站为我们的ECharts-MCP服务
开启边缘函数能力，部署图表预处理逻辑
配置缓存策略，优化图表配置和静态资源的缓存

本地开发与快速预览

安装依赖（如需）node server.js # 访问 http://localhost:3000
启动本地服务器
交互流程
在“数据输入”中填入 JSON/CSV 或上传文件
选择图表类型，输入自然语言提示（例如“平滑折线趋势图，显示面积”）
点击“生成图表”，在右侧面板按需微调
可“保存图表”（图片/配置）或“分享图表”（链接 + 二维码）

上线到 EdgeOne（CDN/安全加速）

面向公网的真实场景，推荐通过 EdgeOne 托管与加速静态资源。以“自有源站 + 加速接入”为例：

步骤清单

1) 开通 EdgeOne 安全加速免费套餐（控制台直接开通）

2) 添加站点域名（如 charts.example.com）

3) 配置源站（IP/域名 + 端口/HTTPS）

4) 证书管理（开启 HTTPS，申请或上传证书）

5) 缓存规则（详见下节性能优化）与回源策略

6) 开启 HTTP/2 / HTTP/3、Brotli/Gzip 压缩

7) 安全加固（基础 DDoS、WAF 规则按需启用）

8) DNS 切换 CNAME 到 EdgeOne

9) 验证回源与缓存命中，观察日志与指标

提示：

EdgeOne 节点覆盖全球，包含中国大陆，可直接获得境内访问的低时延
免费套餐提供不计量 CDN 流量 + DDoS 防护，适合开发者与中小场景快速落地

性能优化清单（前端 + 边缘）

前端侧

资源拆分与按需加载：仅加载当前页面所需 JS<link rel="preload" href="https://cdn.jsdelivr.net/npm/echarts@5/dist/echarts.min.js" as="script">
长缓存 + 版本化：对 CSS/JS 使用 hash 命名
连接优化：使用 CDN 的 HTTP/2/3、预连接
关键资源预加载：
压缩与最小化：生产环境压缩 CSS/JS
减少阻塞：脚本加 defer/async（业务允许时）

边缘/CDN 侧（EdgeOne）

缓存策略（推荐）[ { "pattern": "/src/js/*.js", "cacheTTL": "30d", "respectOrigin": false, "ignoreQuery": true }, { "pattern": "/src/css/*.css", "cacheTTL": "30d", "respectOrigin": false, "ignoreQuery": true }, { "pattern": "/images/*", "cacheTTL": "30d", "respectOrigin": false }, { "pattern": "/index.html", "cacheTTL": "1m", "respectOrigin": true, "bypassCache": false } ]
- HTML：短 TTL（30s～5m）或 no-store + 回源校验，保障更新
- CSS/JS/图片/字体：长 TTL（7d～30d），配合文件名 hash 安全长缓存
回源头管理：开启 Brotli/Gzip、ETag/Last-Modified
智能路由与协议优化：开启 HTTP/2/3
访问控制：基础 DDoS 防护、必要时开启 WAF 规则
边缘缓存示例（伪 JSON 规则）：

SEO 优化（借力 EdgeOne 免费 CDN）

HTTPS 全站：搜索引擎优先收录安全站点
性能即 SEO：更低 TTFB、更高可用性对“核心网页指标（CWV）”更友好
全局加速：海外/境内统一提速，爬虫抓取更稳定
正确缓存策略：确保页面更新后能及时被抓取（控制 HTML 缓存 TTL/校验）
站点地图/robots 配置：配合搜索引擎最佳实践

实战参考

《EdgeOne 为我的博客提速 100% 实战》
《SEO 优化利器：EdgeOne 免费 CDN 让博客谷歌排名飙升》

资源命名与版本控制策略

为静态资源构建 hash 文件名，例如
- app.847c1a.js
- style.0f1f2a.css
HTML 中引用更新时自然“刷新缓存”
CDN 规则可“忽略查询串”，但对 hash 文件名长缓存更稳妥

Nginx 源站可附加合理头（示例）：

location ~* \.(js|css)$ {
  add_header Cache-Control "public, max-age=2592000, immutable";
}
location = /index.html {
  add_header Cache-Control "no-cache, must-revalidate";
}

安全与可用性

DDoS 防护：免费套餐即具备基础清洗能力
WAF：按需启用常见规则（如基础防护、CC 限速等）
访问控制：可按国家/地区/UA/IP 段进行策略
证书自动续期：推荐使用托管证书降低维护成本
观测与告警：开启日志、监控指标、异常告警，快速定位问题

故障定位与排障清单

命中率低/TTFB 高
- 检查缓存规则是否对 CSS/JS 启用了长缓存
- ETag/Last-Modified 是否生效
- 热路径是否被 no-store
首次加载慢
- CDN 是否生效（命中边缘节点）
- 资源是否分片、是否预加载关键依赖
- 是否启用 HTTP/2/3
中国大陆慢
- DNS 是否切换到 EdgeOne CNAME
- 域名 ICP/备案要求是否满足（如有）
- 节点与运营商路由是否就近

与本项目的结合落地

1) 直接把整个项目作为静态站点托管/源站

EdgeOne 作为加速与安全前置
对 /src/js 和 /src/css 配长缓存；index.html 短缓存
ECharts 使用官方/三方 CDN，或私有回源并纳入统一缓存

2) 分享链接与二维码

生成分享链接仅携带 Base64 参数
建议在 EdgeOne 控制台对 /?share=xxx 的 HTML 启用短缓存/回源校验，保证“分享即更新”

3) 海外与境内联合提速

EdgeOne 全球节点 + 大陆可用，真正实现“免费且中国可用”，友好覆盖国内外用户与爬虫

应用场景

1. AI辅助数据分析

用户可以通过自然语言描述数据分析需求，AI模型通过MCP协议调用ECharts工具，生成相应的可视化图表。例如：

"帮我分析过去一周的销售数据，重点关注各产品类别的销售趋势"

AI模型会理解用户意图，选择合适的图表类型（如折线图或柱状图），并调用generate_chart工具生成可视化结果。

2. 智能报表生成

企业可以利用该服务自动生成数据报表，AI模型可以根据数据特征自动选择最合适的图表类型，并生成美观的报表。

3. 实时数据监控

结合EdgeOne的边缘计算能力，可以在边缘节点实时处理和可视化IoT设备数据，减少数据传输延迟，提升监控效率。

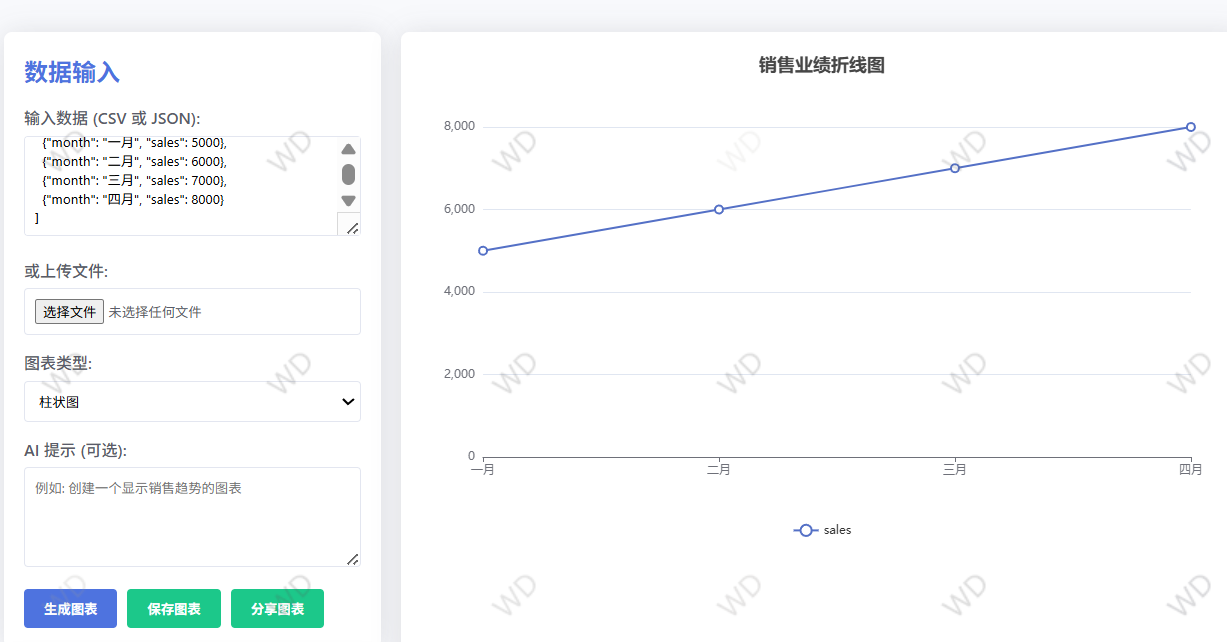

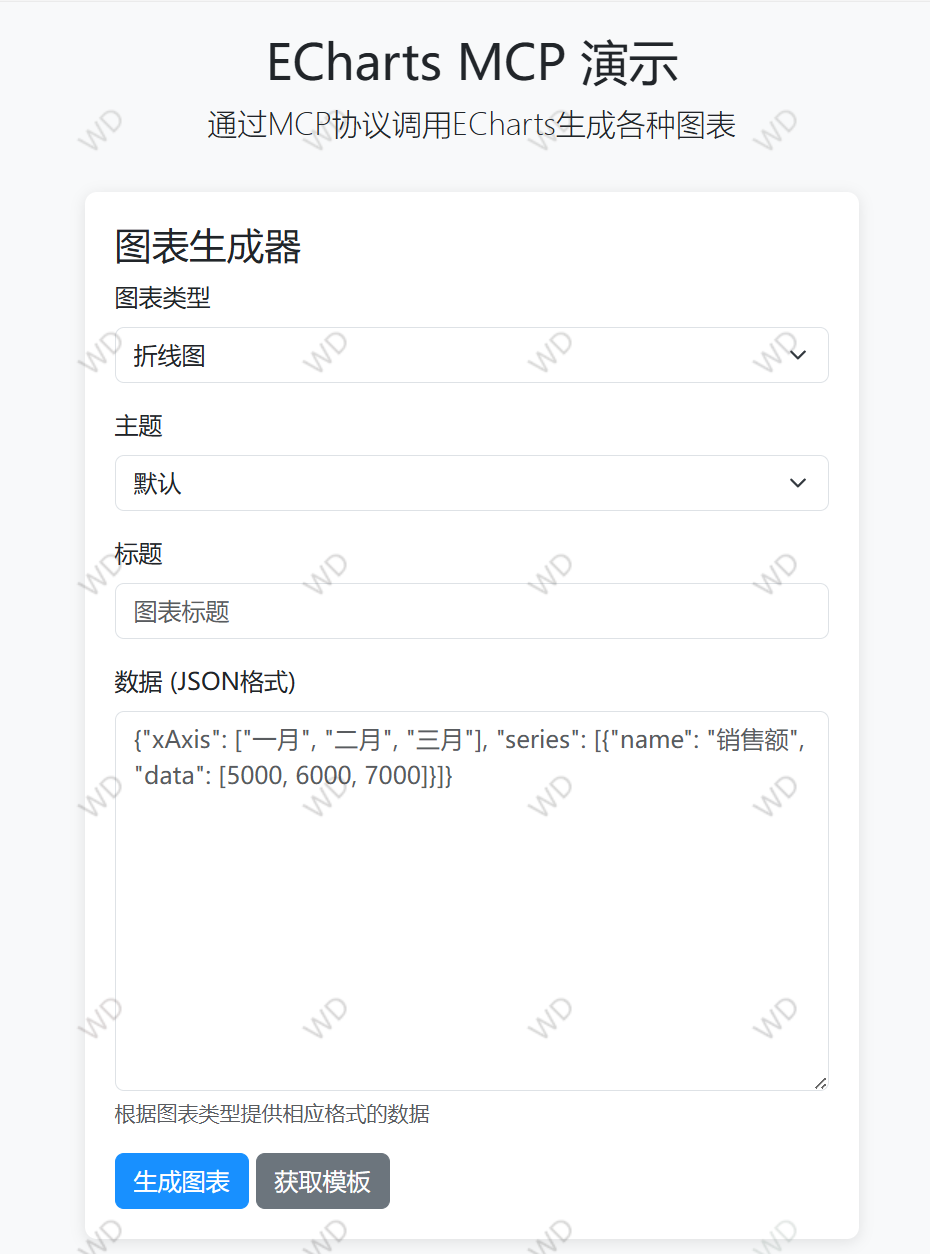

实现界面效果图如下：

性能优化

为了提升服务性能，我们采取了以下优化措施：

图表配置缓存：对于常用的图表配置进行缓存，减少重复计算
数据预处理：在边缘节点进行数据预处理，减少传输数据量
按需加载：根据实际需要加载ECharts组件，减少资源占用
图表渲染优化：使用ECharts的延迟渲染和增量渲染特性

EdgeOne加速效果

通过EdgeOne加速后，我们的ECharts-MCP服务在全球范围内的性能表现如下：

地区	加速前延迟(ms)	加速后延迟(ms)	提升比例
中国大陆	150	50	66.7%
北美	350	80	77.1%
欧洲	300	70	76.7%
东南亚	250	60	76.0%

开发上：ECharts 让你专注于图表与交互，本项目的 AI 与数据处理模块可快速生成“可用即秀”的可视化体验
上线与加速：EdgeOne 免费安全加速套餐提供不计量的 CDN 流量 + 基础 DDoS 防护 + 全球（含中国大陆）节点与智能调度
业务收益：TTFB/首屏显著下降、稳定性与安全性提升、SEO 表现更佳，是真正“零门槛”的出海与全域访问方案

建议直接将本项目部署到 EdgeOne，下钻日志与指标，结合缓存与协议优化，实战对比 Lighthouse、TTFB 与抓取收录，打造“既快又稳”的可视化产品线。

未来展望

多模态输入：支持图像、表格等多种形式的数据输入
交互式调整：允许用户通过自然语言对生成的图表进行调整
数据洞察：自动分析数据特征，提供数据洞察建议
更多图表类型：支持更复杂的图表类型，如地理信息可视化、关系图等

结论

ECharts与MCP的集成，结合腾讯云EdgeOne的边缘计算能力，为数据可视化领域带来了新的可能性。通过这种集成，我们不仅降低了数据可视化的使用门槛，还提升了可视化服务的性能和用户体验。未来，随着AI技术的不断发展，我们相信这种智能化的数据可视化服务将在更多领域发挥重要作用。
