Excellon重复图案指令解析测试样例

原创

秦建辉

发布于 2025-08-18 19:53:26

1010

文章被收录于专栏：CNCCNC

初始测试

M48
METRIC,TZ,000.000
T02C2.4
%
T02
M25
G00X10.Y10.
F025
M15
G01X90.
Y90.
X10
Y10
M17
M01
M02X100.YR3
M02
M01
M02XY100.R4
M02
M08
M30

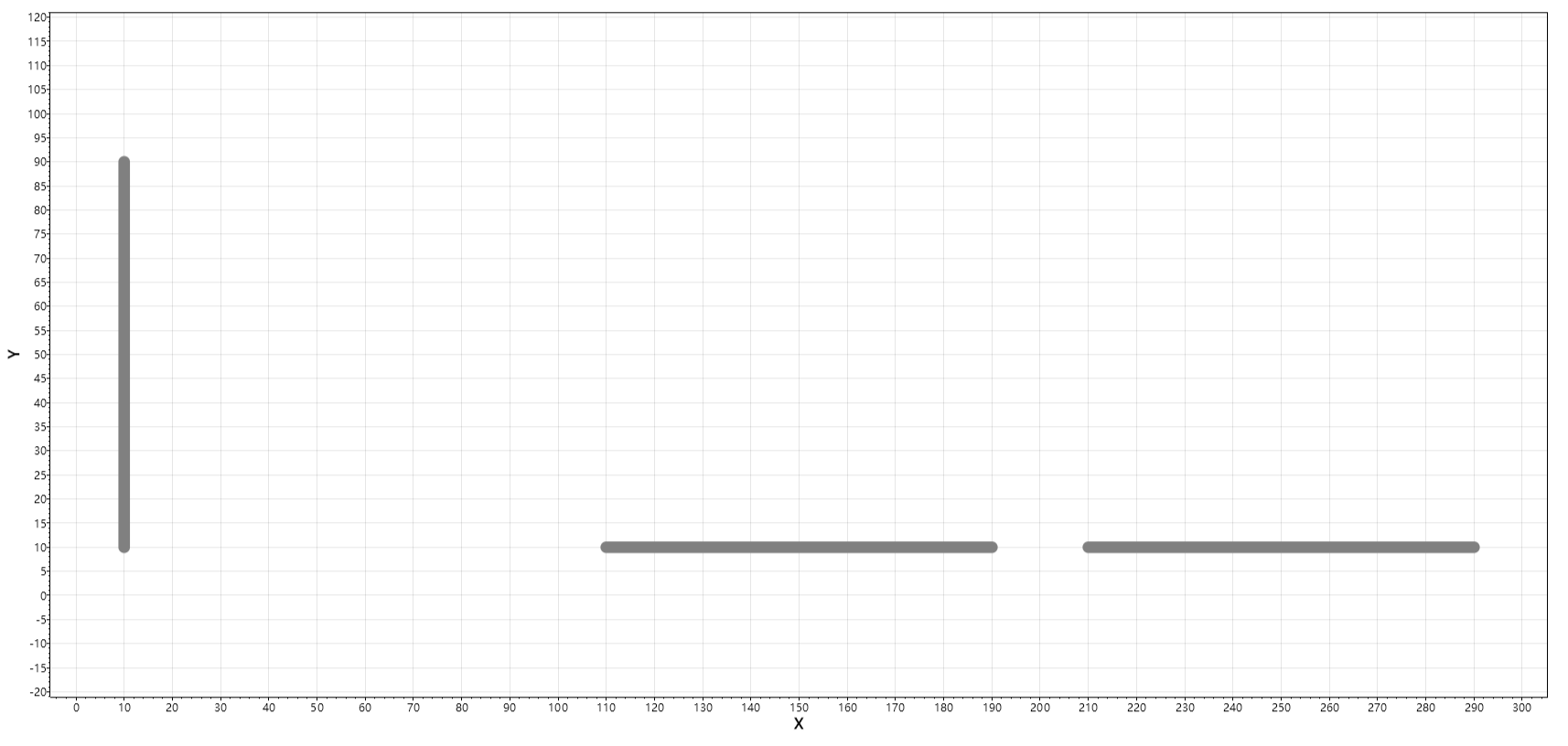

显示结果：

测试M70

M48
METRIC,TZ,000.000
T02C2.4
%
T02
M25
G00X10.Y10.
F025
M15
G01Y90.
M17
M01
M02X100.YM70R2
M02
M08
M30

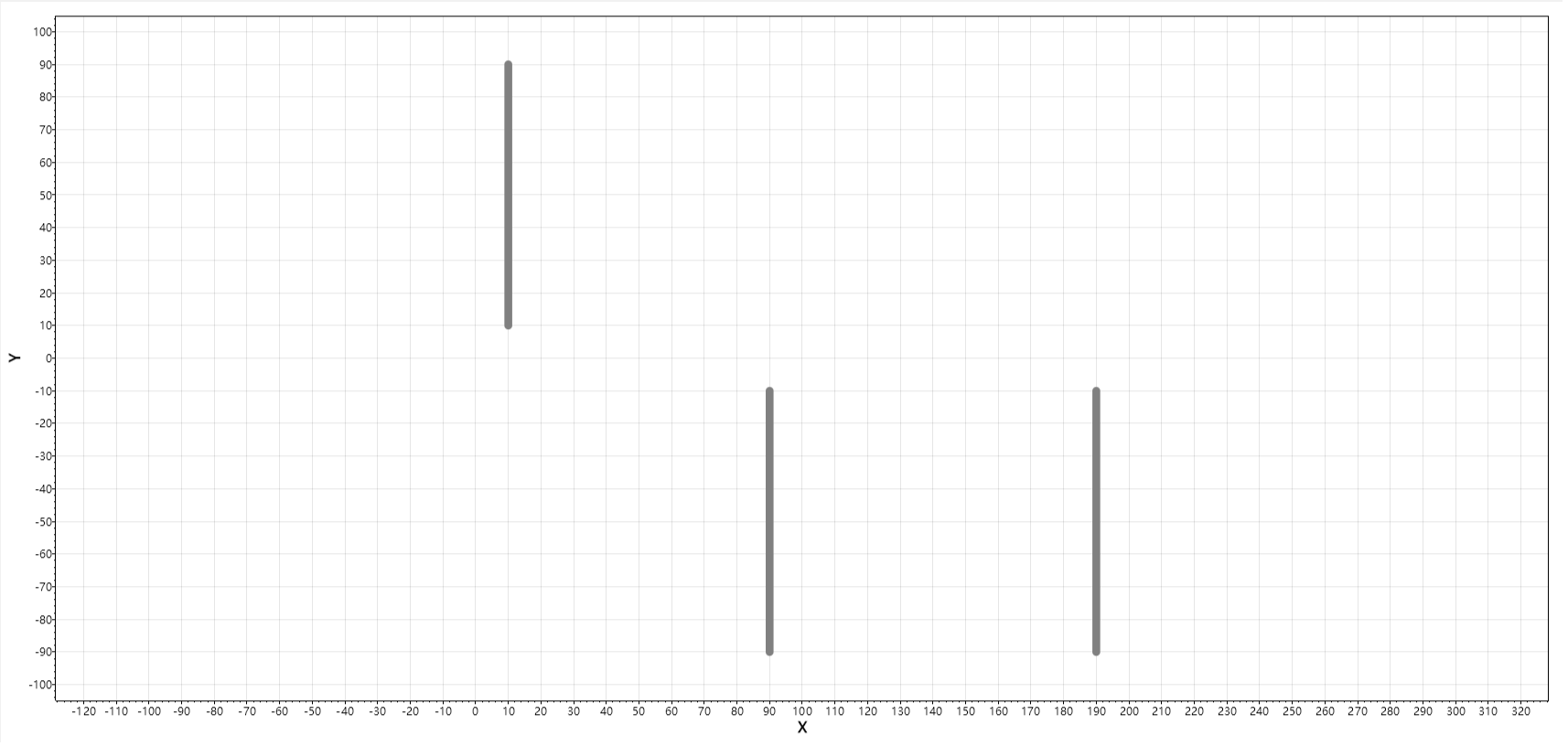

显示结果：

测试M80

M48
METRIC,TZ,000.000
T02C2.4
%
T02
M25
G00X10.Y10.
F025
M15
G01Y90.
M17
M01
M02X100.YM80R2
M02
M08
M30

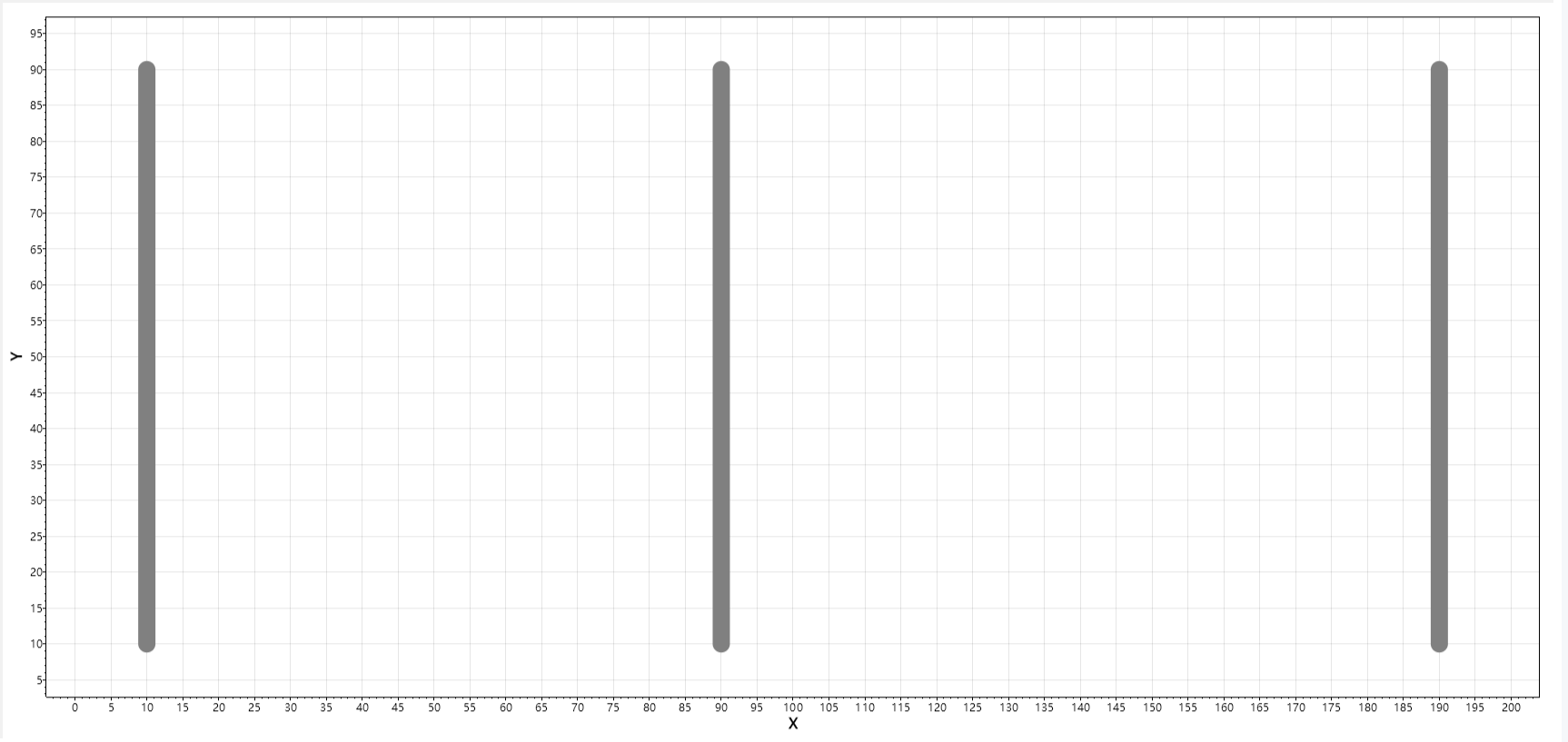

显示结果：

测试M90

M48
METRIC,TZ,000.000
T02C2.4
%
T02
M25
G00X10.Y10.
F025
M15
G01Y90.
M17
M01
M02X100.YM90R2
M02
M08
M30

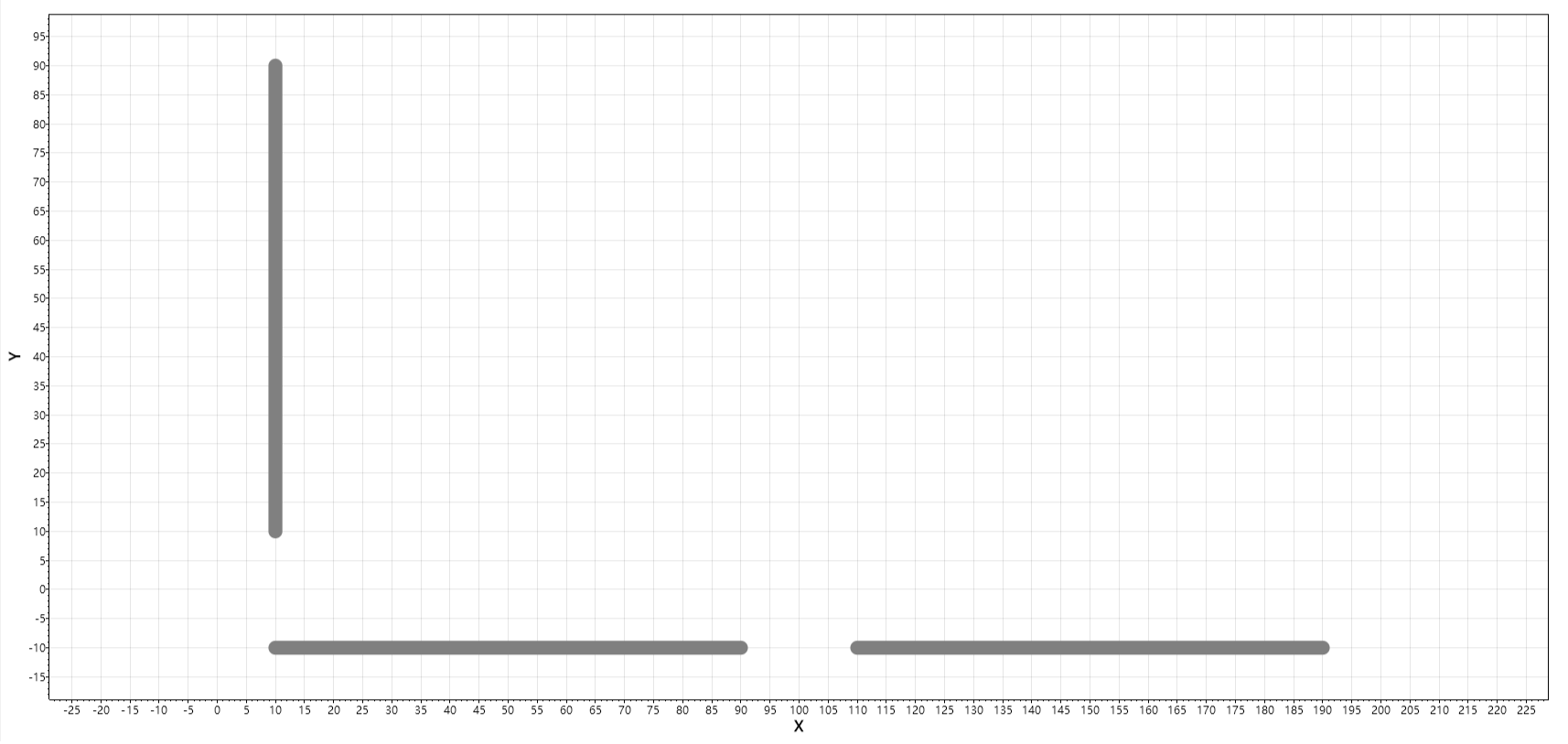

显示结果：

测试M80M90

M48
METRIC,TZ,000.000
T02C2.4
%
T02
M25
G00X10.Y10.
F025
M15
G01Y90.
M17
M01
M02X100.YM80M90R2
M02
M08
M30

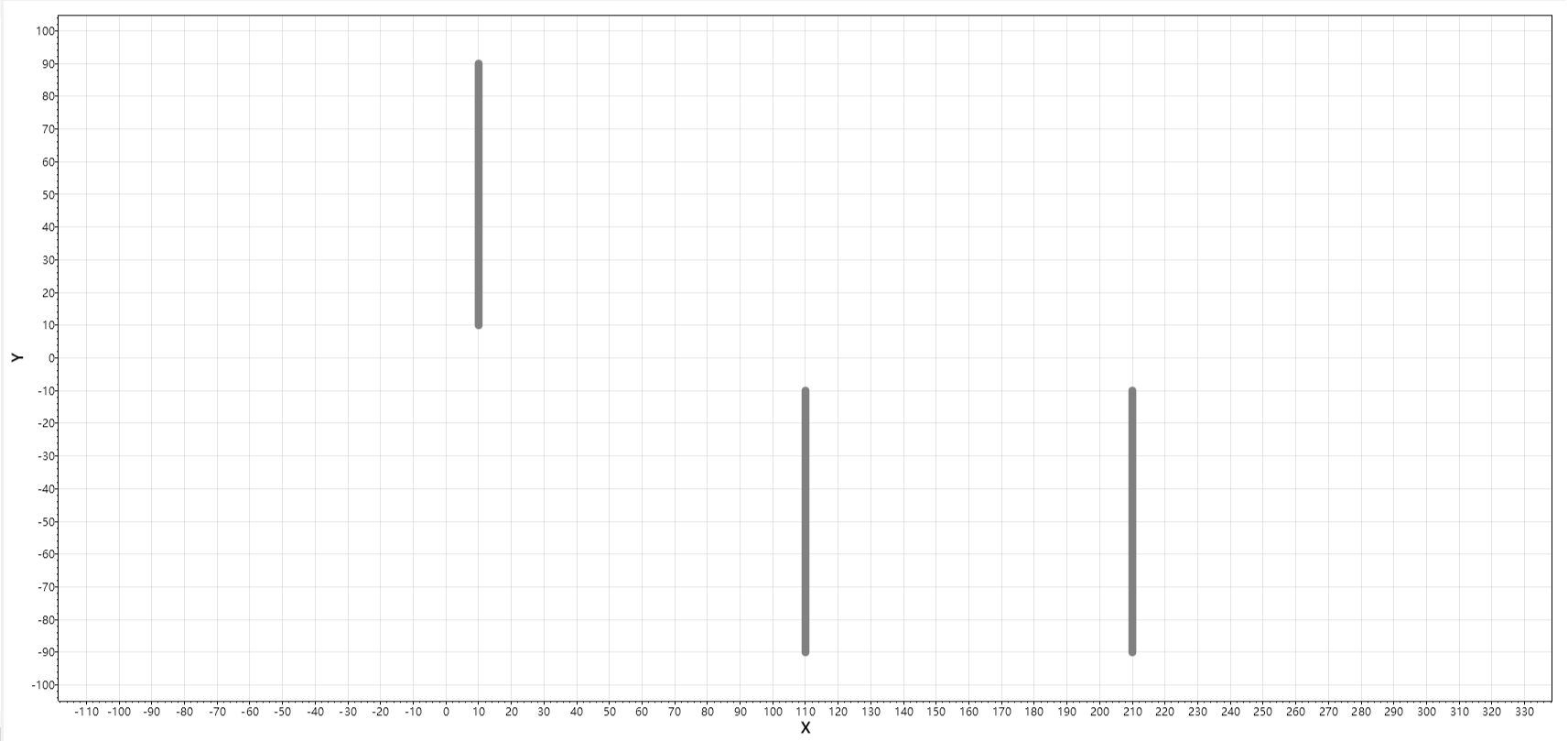

显示结果：

测试M70M80M90

M48
METRIC,TZ,000.000
T02C2.4
%
T02
M25
G00X10.Y10.
F025
M15
G01Y90.
M17
M01
M02X100.YM70M80M90R2
M02
M08
M30

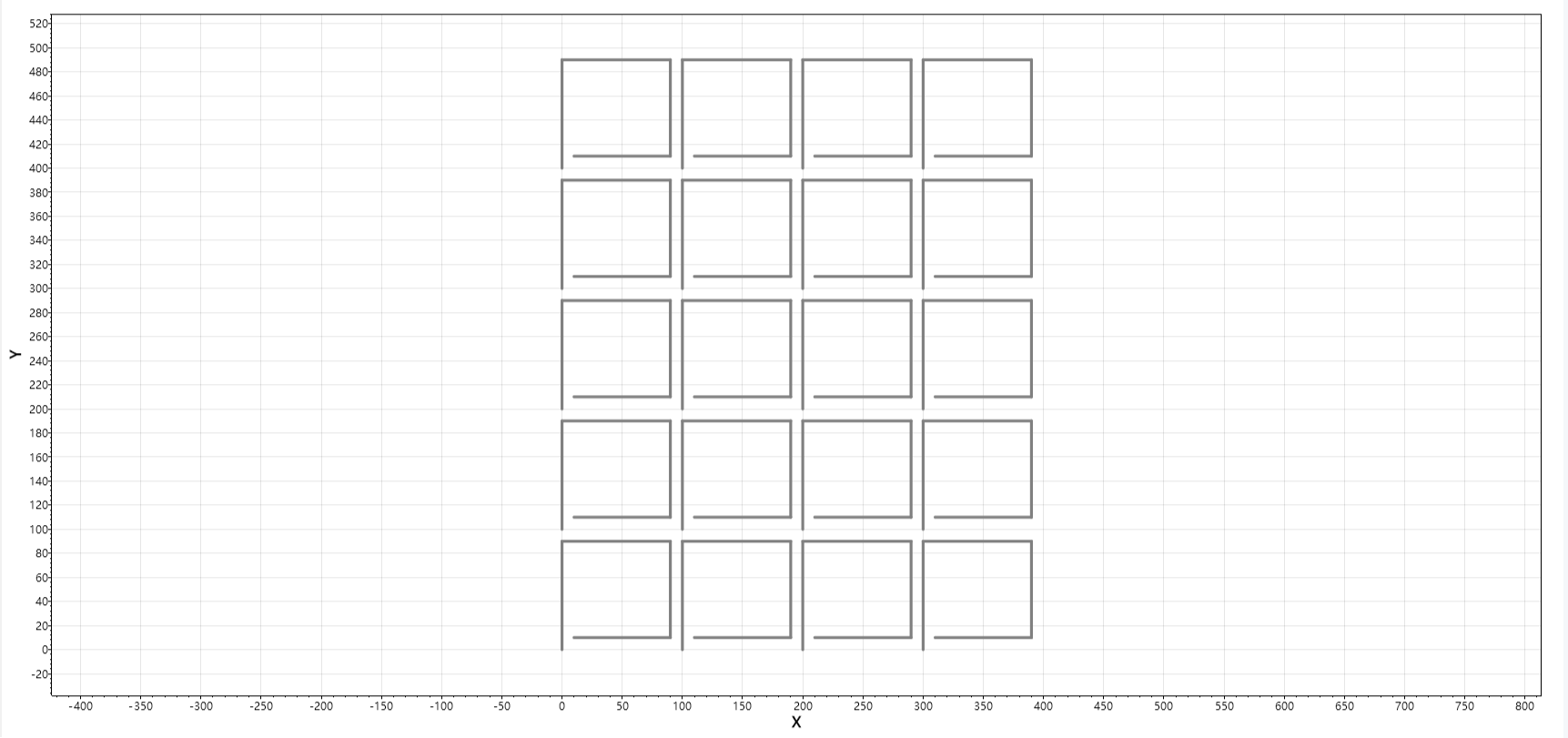

显示结果：
