开放最短路径优先(OSPF)协议是当今IP网络中最常用的内部网关协议之一。与距离矢量协议不同,OSPF采用链路状态算法,其核心工作机制依赖于LSA(链路状态通告) 的传播与处理。本文将深入解析OSPF各种LSA类型的功能、通告者、传播范围及工作原理,通过实际拓扑示例展示LSA的流动过程,帮助网络工程师和开发者深入理解OSPF协议的内部机制。
在网络协议的世界中,OSPF(Open Shortest Path First)作为一种基于链路状态的内部网关协议(IGP),因其快速收敛、无环路径计算和可扩展性而广受欢迎。与RIP等距离矢量协议传递整个路由表不同,OSPF通过交换LSA来构建网络拓扑图。
每个LSA描述了网络拓扑的一个片段,所有路由器收集这些LSA后形成LSDB(链路状态数据库),即完整的网络地图。每台路由器随后使用SPF(最短路径优先) 算法独立计算到达所有目的地的最短路径树。
理解LSA是掌握OSPF的关键,本文将系统解析各类LSA的工作机制。
所有LSA类型共享相同的头部结构,这是识别和处理LSA的基础:
0 1 2 3
0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| LS Age | Options | LS Type |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| Link State ID |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| Advertising Router |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| LS Sequence Number |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| LS Checksum | Length |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
字段说明:
功能:描述路由器自身的所有链路状态信息
通告者:区域内的每一台OSPF路由器
传播范围:仅在所属区域内泛洪
Link State ID:产生此LSA的路由器的Router ID
内容:
通俗比喻:就像在一个房间(区域)里,每个人(路由器)自我介绍:“我是张三,我认识李四和王五,到他们那里的距离分别是10和20。”
功能:描述多路访问网络(如以太网)上的所有连接的路由器
通告者:该网段的DR(指定路由器)
传播范围:仅在所属区域内泛洪
Link State ID:DR在该网段上的接口IP地址
内容:
通俗比喻:在多人的宴会厅(多路访问网络)里,司仪(DR)宣布:“这个宴会厅里有张三、李四、王五等人。”
功能:在不同区域之间传递路由信息
通告者:ABR(区域边界路由器)
传播范围:跨区域传播
Link State ID:目标网段地址
内容:
通俗比喻:ABR像"外交官",站在两个房间门口,把A房间的地址信息总结后到B房间宣布。
功能:告诉其他区域的路由器如何到达ASBR
通告者:ABR
传播范围:跨区域传播(除了ASBR所在区域)
Link State ID:ASBR的Router ID
内容:
通俗比喻:ABR告诉其他区域的人:“去’国际机场’(ASBR)得先来找我,距离是XXX。”
功能:承载从OSPF自治系统外部引入的路由信息
通告者:ASBR(自治系统边界路由器)
传播范围:在整个OSPF AS内泛洪
Link State ID:外部路由的目标网段地址
内容:
通俗比喻:ASBR发布"国际航班信息":“有飞往’谷歌DNS 8.8.8.8’的航班,票价是20。”
功能:LSA-5的特殊版本,专用于NSSA区域
通告者:NSSA区域内的ASBR
传播范围:仅在NSSA区域内泛洪
Link State ID:外部路由的目标网段地址
内容:与LSA-5类似,包含外部路由信息和Metric-Type
通俗比喻:NSSA是"安检严格的候机厅",ASBR发布"特殊通行证"(LSA-7),ABR将其换成标准"国际航班信息"(LSA-5)后广播。
LSA 类型 | 名称 | 通告者 | 传播范围 | Link State ID | 主要作用 |
---|---|---|---|---|---|
Type 1 | Router LSA | 区域内所有路由器 | 区域内 | 自身Router ID | 描述路由器自身链路 |
Type 2 | Network LSA | DR | 区域内 | DR接口IP | 描述多路访问网段 |
Type 3 | Summary LSA | ABR | 区域间 | 目标网段地址 | 传递区域间路由 |
Type 4 | ASBR-Summary LSA | ABR | 区域间 | ASBR Router ID | 告知如何到达ASBR |
Type 5 | AS-External LSA | ASBR | 整个AS | 外部网段地址 | 传递外部路由 |
Type 7 | NSSA External LSA | NSSA内的ASBR | NSSA区域内 | 外部网段地址 | 在NSSA内传递外部路由 |

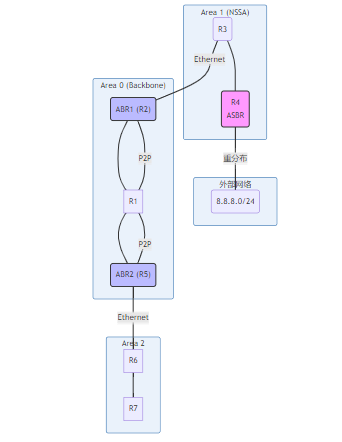

下面通过一个典型的多区域OSPF网络展示LSA的流动过程:
LSA流动分析:
# 查看OSPF链路状态数据库摘要
show ip ospf database
# 查看特定类型的LSA详细信息
show ip ospf database router # 查看Type 1 LSA
show ip ospf database network # 查看Type 2 LSA
show ip ospf database summary # 查看Type 3 LSA
show ip ospf database asbr-summary # 查看Type 4 LSA
show ip ospf database external # 查看Type 5 LSA
show ip ospf database nssa-external # 查看Type 7 LSA
OSPF的LSA机制是理解该协议工作原理的核心。不同类型的LSA各司其职,共同构建出完整的网络拓扑图,使每台路由器能够独立计算最优路径。掌握各种LSA的特性、传播范围和交互方式,对于设计、部署和 troubleshooting OSPF网络至关重要。
通过本文的详细解析,相信读者已经对OSPF LSA有了全面深入的理解。在实际网络工作中,结合查看OSPF数据库的命令,能够更加有效地分析和解决OSPF网络中的各种问题。
延伸思考:随着SDN和网络自动化的快速发展,OSPF作为传统IGP协议,其LSA机制如何与现代网络架构相结合?欢迎在评论区分享您的见解和实践经验。
