一篇文章讲清楚，接入层架构演进？（第87讲，超长文）

《架构师之路：架构设计中的100个知识点》

87.接入层架构演进

接入层架构？

不就是反向代理层（Nginx、LVS、F5等）吗？

不是很成熟吗？

有什么好讲的？

知其然，知其所以然。

【1】开篇

反向代理层有什么用？

1. 作为服务端统一入口，屏蔽后端WEB集群细节，代表整个WEB集群；

画外音：这就是为啥它叫反向代理。

2. 保证WEB集群的扩展性，Nginx后端可随时加WEB实例；

3. 实施负载均衡，反向代理层会将请求均匀分发给后端WEB集群的每一个实例；

4. 保证WEB集群的高可用，任何一个WEB实例挂了，服务都不受影响；

反向代理层还存在啥问题？

反向代理层自身的扩展性问题并没有得到很好的解决，例如当Nginx成为系统瓶颈的时候，无法扩容。

DNS轮询如何解决反向代理层的扩展性问题？

通过在DNS-server上对一个域名设置多个IP解析，能够增加入口Nginx实例个数，起到水平扩容的作用，解决反向代理层的扩展性问题。

因此，反向代理和DNS轮询并不是互斥的技术，而是互补的技术。

接入层架构演进，听我娓娓道来。

【2】裸奔方案：单机接入架构

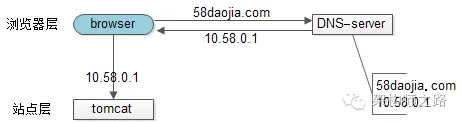

裸奔时代的架构图如上：

1. 浏览器通过DNS-server，域名解析到ip；

2. 浏览器通过ip访问web-server；

缺点：

1. 非高可用，web-server挂了整个系统就挂了；

2. 扩展性差，当吞吐量达到web-server上限时，无法扩容；

画外音：单机不涉及负载均衡问题。

【3】简易扩容方案：DNS轮询

假设tomcat的吞吐量是1000次每秒，当系统总吞吐量达到3000时，如何扩容是首先要解决的问题，DNS轮询是一个很容易想到的方案。

画外音：DNS轮询解决扩展性问题。

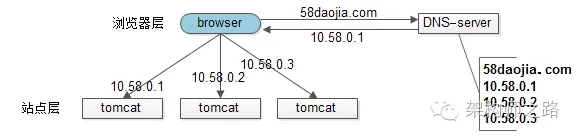

此时的架构图如上：

1. 多部署几份web-server，1个tomcat抗1000，部署3个tomcat就能抗3000；

2. 在DNS-server层面，域名每次解析到不同的ip；

优点：

1. 零成本：在DNS-server上多配几个ip即可，功能也不收费；

2. 部署简单：多部署几个web-server即可，原系统架构不需要做任何改造；

3. 负载均衡：变成了多机，负载也是均衡的；

缺点：

1. 非高可用：DNS-server只负责域名解析ip，这个ip对应的服务是否可用，DNS-server是不保证的，假设有一个web-server挂了，部分服务会受到影响；

2. 扩容非实时：DNS解析有一个生效周期；

3. 暴露了太多的外网ip；

【4】统一接入方案：反向代理

tomcat的性能较差，但Nginx作为反向代理的性能就强很多，假设线上跑到1w，就比tomcat高了10倍，可以利用这个特性来做扩容。

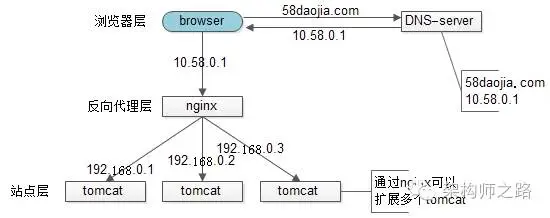

此时的架构图如上：

1. 站点层与浏览器层之间加入了一个反向代理层，利用高性能的Nginx来做反向代理；

2. Nginx将http请求分发给后端多个web-server；

优点：

1. DNS-server不需要动；

2. 负载均衡：通过Nginx来保证；

3. 只暴露一个外网ip，Nginx->tomcat之间使用内网访问；

4. 扩容实时：Nginx内部可控，随时增加web-server随时实时扩容；

5. 能够保证站点层的可用性：任何一台tomcat挂了，Nginx可以将流量迁移到其他tomcat；

画外音：反向代理，能够更实时，更方便的扩容了。

缺点：

1. 时延增加+架构更复杂了：中间多加了一个反向代理层；

2. 反向代理层成了单点，非高可用：tomcat挂了不影响服务，Nginx挂了怎么办？

【5】高可用反向代理方案：keepalived

为了解决高可用的问题，keepalived出场了。

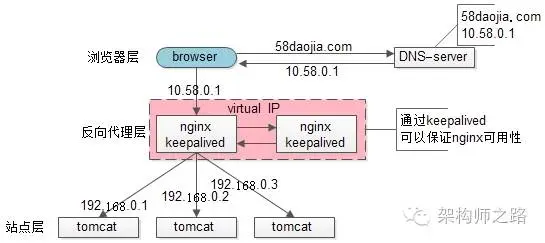

1. 做两台Nginx组成一个集群，分别部署上keepalived，设置成相同的虚IP，保证Nginx的高可用；

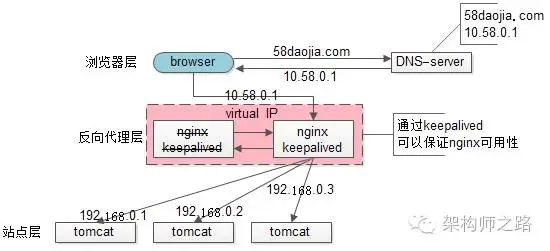

2. 当一台Nginx挂了，keepalived能够探测到，并将流量自动迁移到另一台Nginx上，整个过程对调用方透明；


优点：

1. 解决了高可用的问题；

画外音：反向代理的高可用也解决了。

缺点：

1. 资源利用率只有50%；

2. Nginx仍然是接入单点，如果接入吞吐量超过Nginx的性能上限怎么办，例如qps达到了50000咧？

【6】多级反向代理方案：lvs/f5

Nginx是应用软件，性能比tomcat好，但总有个上限，超出了上限，还是扛不住。

lvs就不一样了，它实施在操作系统层面；f5的性能又更好了，它实施在硬件层面；它们性能比Nginx好很多，例如每秒可以抗10w，这样可以利用他们来扩容，常见的架构图如下：

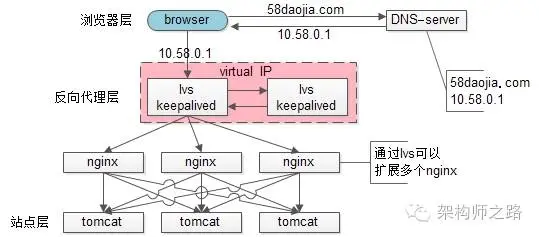

1. 如果通过Nginx可以扩展多个tomcat一样，可以通过lvs来扩展多个Nginx；

2. 通过keepalived+VIP的方案可以保证可用性；

99.99%的公司到这一步基本就结束了，解决了接入层高可用、扩展性、负载均衡的问题。

完美了嘛，还有什么潜在问题？

好吧，不管是使用lvs还是f5，这些都是scale up的方案，根本上，lvs/f5还是会有性能上限，假设每秒能处理10w的请求，一天也只能处理80亿的请求（10w秒吞吐量*8w秒），那万一系统的日PV超过80亿怎么办呢？

【7】scale out扩容方案：DNS轮询

如之前文章所述，水平扩展，才是解决性能问题的根本方案，能够通过加机器扩充性能的方案才具备最好的扩展性。

facebook，google，baidu的PV是不是超过80亿呢，它们的域名只对应一个ip么，终点又是起点，还是得通过DNS轮询来进行扩容。

画外音：DNS轮询解决扩展性问题。

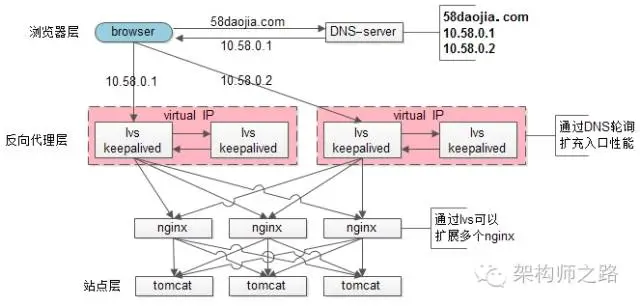

1. 通过DNS轮询来线性扩展入口lvs层的性能；

2. 通过keepalived来保证高可用；

3. 通过lvs来扩展多个Nginx；

4. 通过Nginx来做负载均衡，业务七层路由；

简单总结

接入层架构演进，有一个循序渐进的过程，其核心设计点如下：

1. 需要考虑：高可用、扩展性、反向代理、负载均衡；

2. Nginx、keepalived、lvs、f5可以很好的解决高可用、扩展性、反向代理、负载均衡的问题；

3. 水平扩展scale out是解决扩展性问题的根本方案，DNS轮询不能完全被Nginx/lvs/f5所替代；

知其然，知其所以然。

思路比结论更重要。

==全文完==
