一文看懂 PTP（精确时间协议）及SONiC上的最新优化实践

什么是PTP？

PTP，全称为 Precision Time Protocol（精确时间协议），是一种用于在局域网或广域网上实现高精度时间同步的协议，尤其适用于对时间同步要求极高的系统和应用，通常需借助硬件辅助以达到最佳性能。

PTP 由 IEEE 1588 标准定义，目前主流版本 IEEE 1588 v2 支持双向通信、纳秒级精度，并能广泛适应不同的网络接入环境。

PTP 网络采用主从（Master-Slave）架构组织所有时钟设备，以Grandmaster Clock（GMC）为时间源头，逐级向下同步各节点时钟。

值得注意的是，设备在主从关系中的角色是动态的：某些设备既可作为从时钟与上层设备同步，也可作为主时钟向下层设备发布时间。

• Grandmaster Clock（GMC，大师钟）：作为整个PTP域的最高级时钟源，提供参考时间。通常需集成GNSS接收器（如GPS、北斗等）。GMC可通过静态配置或基于BMC（Best Master Clock）算法动态选举产生。
• Boundary Clock（BC，边界时钟）：具备多个PTP端口，其中一个与上游设备同步时间，其余端口则用于向下游设备发布时间。
• Transparent Clock（TC，透明时钟）：不参与时间同步，仅负责转发PTP报文并测量其在设备内的驻留时间。
• Ordinary Clock（OC，普通时钟）：仅有一个PTP端口，通常作为终端设备接入PTP网络，接收时间同步信号。

运行PTP协议的设备端口称为PTP端口，可分为三类：发布同步时间的“主端口”（Master Port）、接收同步时间的“从端口”（Slave Port），以及仅存在于边界时钟上、不参与同步的“被动端口”（Passive Port）。

PTP 的工作机制

PTP实现时间同步主要包括以下三个步骤：

1. 建立主从关系，包括选举Grandmaster Clock及各端口主从状态的协商。

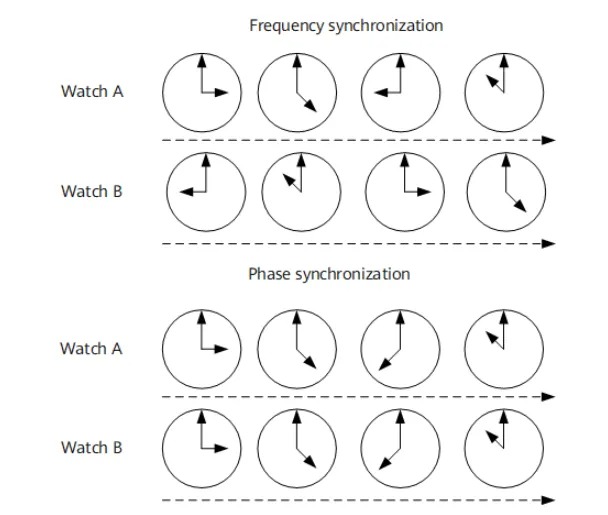

2. 频率同步（Frequency Synchronization），使从时钟与主时钟频率一致，保持信号间恒定的相位差。
3. 相位同步（Phase Synchronization），进一步校准从时钟与主时钟的相位，使相位差趋近于零。

PTP 报文类型

PTP依赖报文中所携带的时间戳信息，帮助从时钟计算与主时钟之间的时间偏移与传输延迟，进而调整本地时钟。根据是否含时间戳，PTP报文可分为两类：

• 非时间概念报文：不携带时间戳，用于主从关系建立、时间信息请求与发布等管理用途。
• 时间概念报文：在进出设备端口时打上精确时间戳，用于计算链路延迟。主要包括四种报文：Sync、Delay_Req、Pdelay_Req 和 Pdelay_Resp。

PTP 的延迟测量机制

PTP通过以下两种机制计算时间偏移与传输延迟：

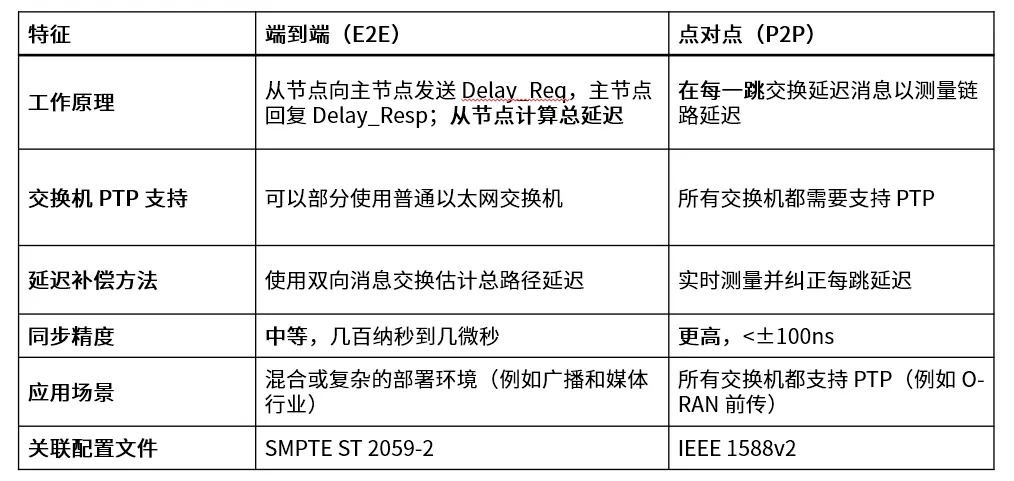

端到端（End-to-End, E2E）机制

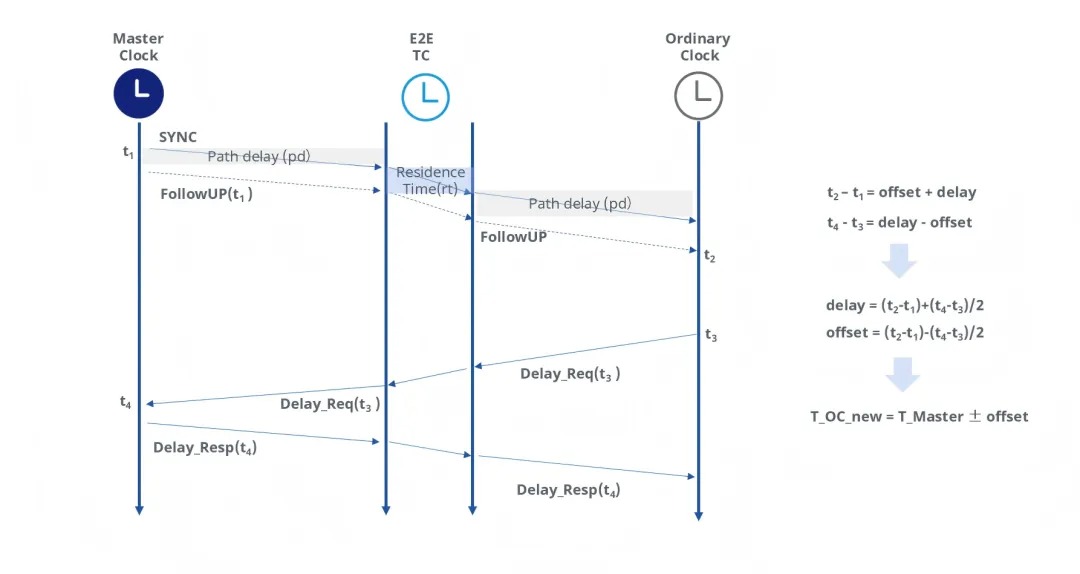

E2E机制中，中间设备（E2E TC）在转发计时报文时会添加驻留时间（residence time）。该机制通过双向报文交换计算整条路径的总延迟，用作时间补偿。

计算公式：

t₂ – t₁ = 偏移 + 延迟

t₄ – t₃ = 延迟 – 偏移

延迟 = (t₂-t₁)+(t₄-t₃)/2

偏移量 = (t₂-t₁)-(t₄-t₃)/2

T_OC_new = T_Master ± 偏移量

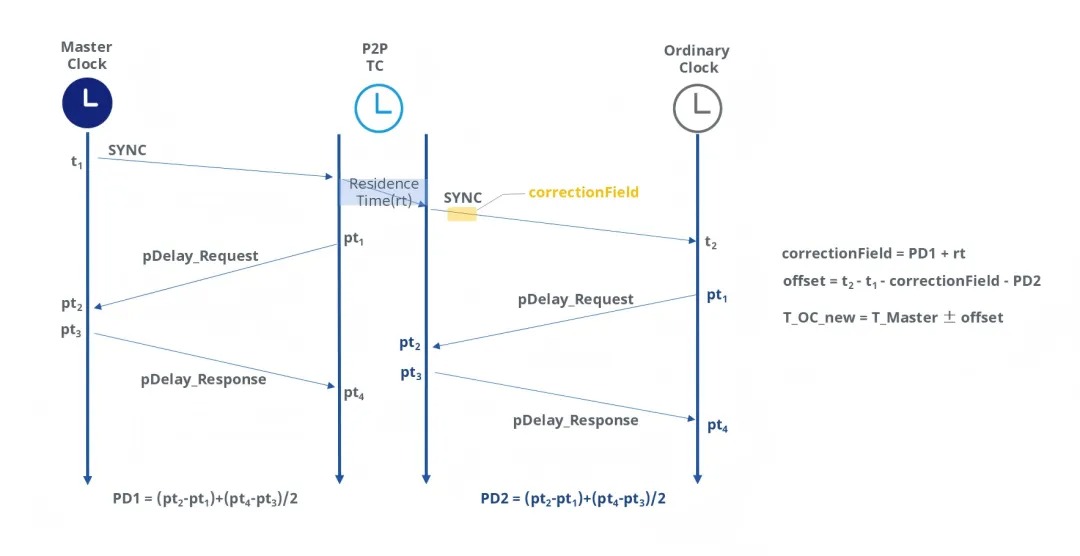

点对点（Peer-to-Peer, P2P）机制

P2P机制在每一网络跳段（hop）间单独测量链路延迟，实时修正每段路径带来的时间误差。

计算公式：

PD1 = (pt2-pt₁)+(pt₃-pt2)/2

PD2 = (pt₄-pt₁)+(pt₄-pt₃)/2

校正字段（correction field） = PD1 + rt

偏移量 = t₂ – t₁ – 校正字段 – PD2

T_OC_new = T_Master ± 偏移量

在 SONiC 中的 PTP 优化：精度从 1000ns 提升至 20ns

LinuxPTP 基础实现

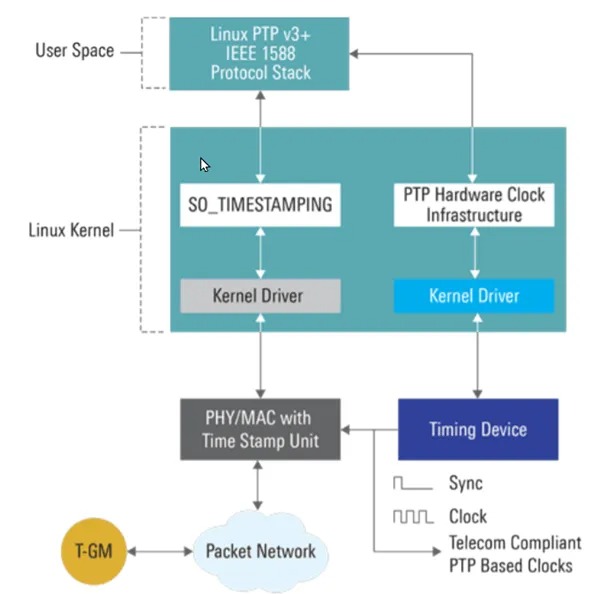

Linux平台通过LinuxPTP项目支持PTP协议，主要工具为 ptp4l 和 phc2sys。

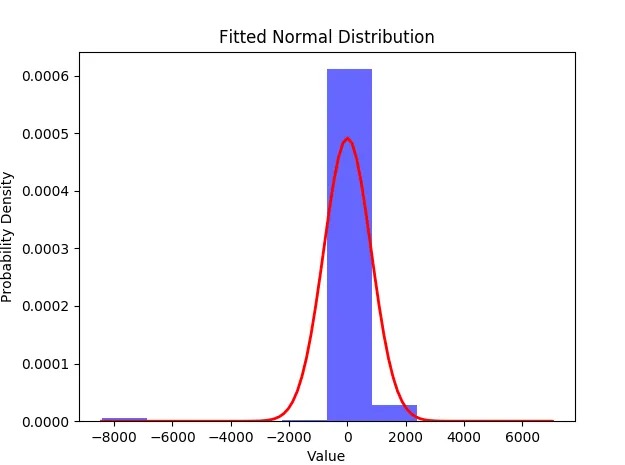

在未优化的Linux网卡环境中，PTP同步精度通常在1000ns（1μs）以内，但存在超过8000ns（8μs）的不稳定跳变，难以满足企业级应用需求。

根据ITU-T时间同步标准，商用场景对精度有明确分类：

• A类：误差 ≤ 50ns，适用于普通电信网络。
• B类：误差 ≤ 20ns，适用于5G基站等严苛场景。
• C类：误差 ≤ 10ns，主要用于5G前传等超高精度需求场景。

SONiC（AsterNOS）中的 PTP 实现

基于SONiC开放网络架构，在企业级发行版 AsterNOS 中深度优化PTP性能，实现了更高精度、更稳定的时间同步，同时避免供应商锁定。

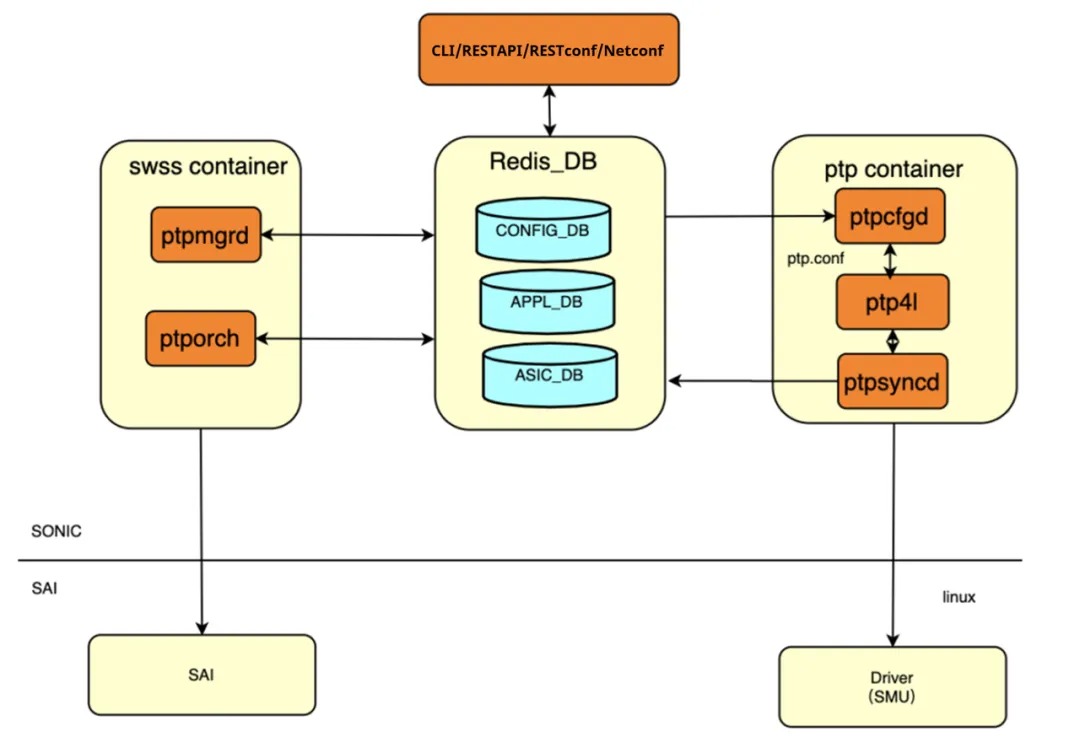

AsterNOS 的PTP子系统集成 LinuxPTP / ptp4l，并与 RedisDB 和底层硬件驱动高效交互，支持 RESTful API、RESTconf、Netconf 等多种管理协议，提供优异的系统集成与互操作能力。

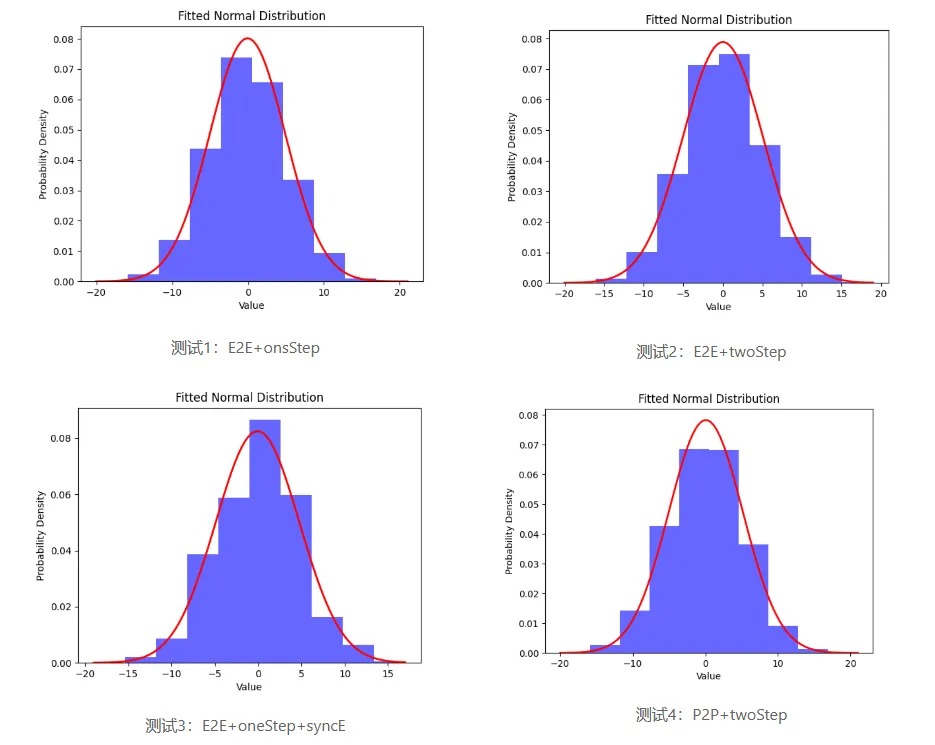

通过硬件加速与软件算法优化，星融元PTP交换机实现20ns以内的时间同步精度，在不同延迟测量模式下表现一致。

• one-step模式：Sync报文直接携带发送时间戳。
• two-step模式：Sync报文不携带时间戳，实际发送时间由后续 Follow_Up 报文携带。

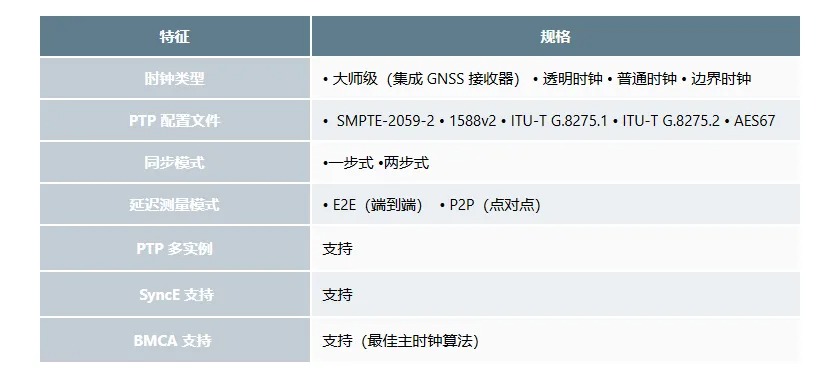

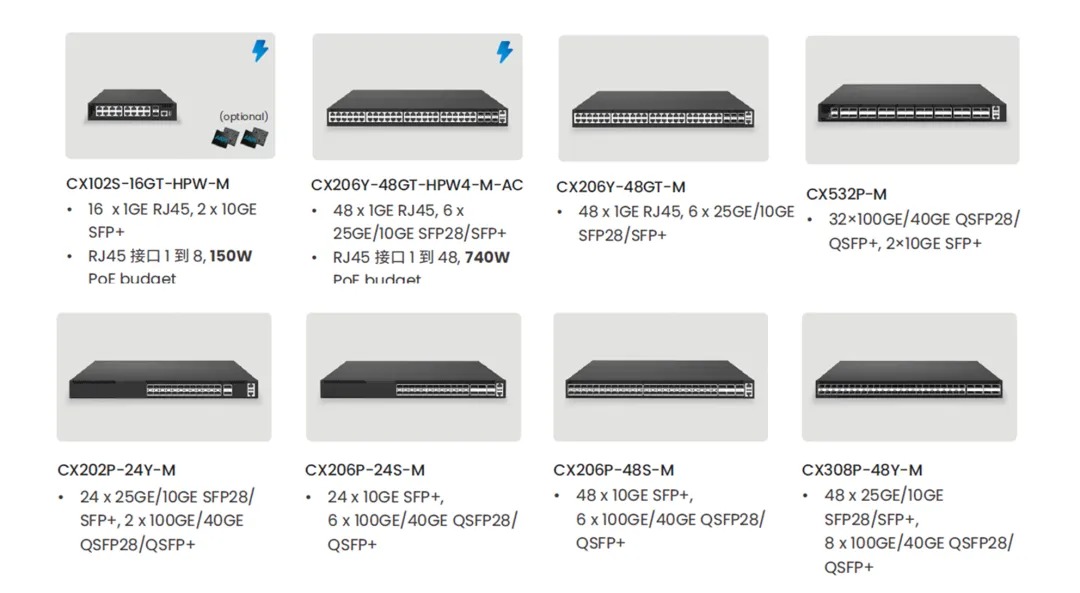

目前园区系列交换机全面支持 PTP 功能，兼容 E2E 和 P2P 模式及多种标准配置文件。

应用场景示例：广播媒体行业

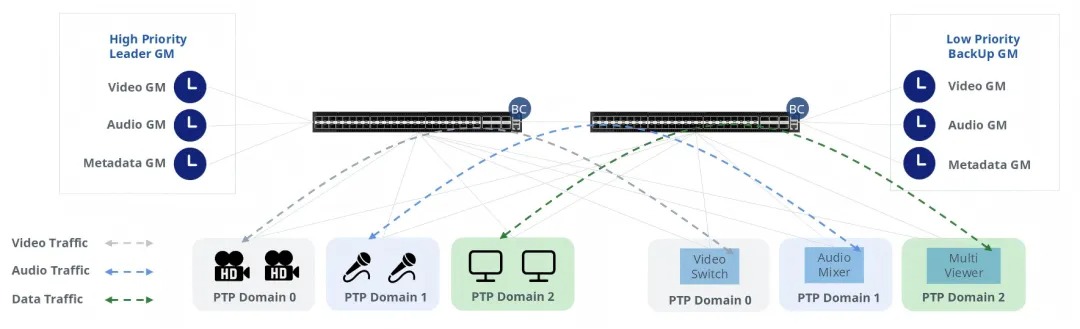

图示为一个典型的广播媒体网络，采用星融元PTP交换机构建多PTP域与冗余时钟源（主备自动切换），为音视频分配独立域号，实现全网20ns同步精度，保障音视频流与其他数据流量无缝对齐。
