80V升降压恒流芯片-H5227A 6.5-75V转24V48V60V72V 无频闪调光/PWM 调光补光灯照明IC

专业摄影补光灯H5227A芯片：兼容24V/48V/60V/72V多种电池方案，PWM无频闪调光让光线更柔和纯净。

H5227A是款调光特性良好的宽范围调光比且无频闪调光的 LED 恒流驱动器。支持降压、升压和升降压拓扑的应用，具有6.5~75V宽输入工作电压范围，采用连续电流模式(CCM)为高亮度 LED 供电。调光深度可调很低，在低亮负载的调整率和一致性都很好。H5227A 可以实现高精度的恒流效果，输出电流恒流精度≤士3%，负载调整<士1%,

可以轻松满足宽输入出电压的应用需求，全程调光无频闪。H5227A 通过 DIM 端口PWM 端口和LD端口调光，DIM 端口实现PWM 信号在芯片内部转换模拟调节脚。DIM 端口调光支持高辉度应用，支持 100Hz 以上的调光频率，分辨率超过 100:1，且调光全程无频闪，当有需要更深调光比的时候，DIM 端口和PWM端口配合使用，可以

达到最大 10000:1调光比。LD端口支持0.2V到 2.5V 电平范围的模拟调光。LD端口接电容到地，可以设置软启动时间。DIM、PWM、LD、UVLO 管脚内置上拉，VFB

管脚内置下拉，不使用时可以悬空。芯片的输出电流通过ISENSEN 对 VIN2 端口的检流电阻来设定，更变检测电阻位置可支持共阳接法。H5227A 调光高辉度 65536 级/高精度士3%

LED 升压、降压、升降压型恒流驱动器

2.产品特征

支持降压、升压、升降压三种拓扑结构

支持 PWM 转模拟/PWM 调光/模拟调光

支持 100:1 的 PWM 转模拟调光比

支持 10000:1双路混合调光

支持 10:1 模拟调光

支持调光频率超过 32K

真正无频闪调光

内置 80V 的 LD0 供电

支持 6.5~75V 宽电压输入

固定工作频率 130KHz

最高转换效率可>95%

恒流精度≤±3%

负载调整率<士1%

低待机功耗

支持软启动

支持可设置的输入欠压保护

支持可设置的输出过压保护

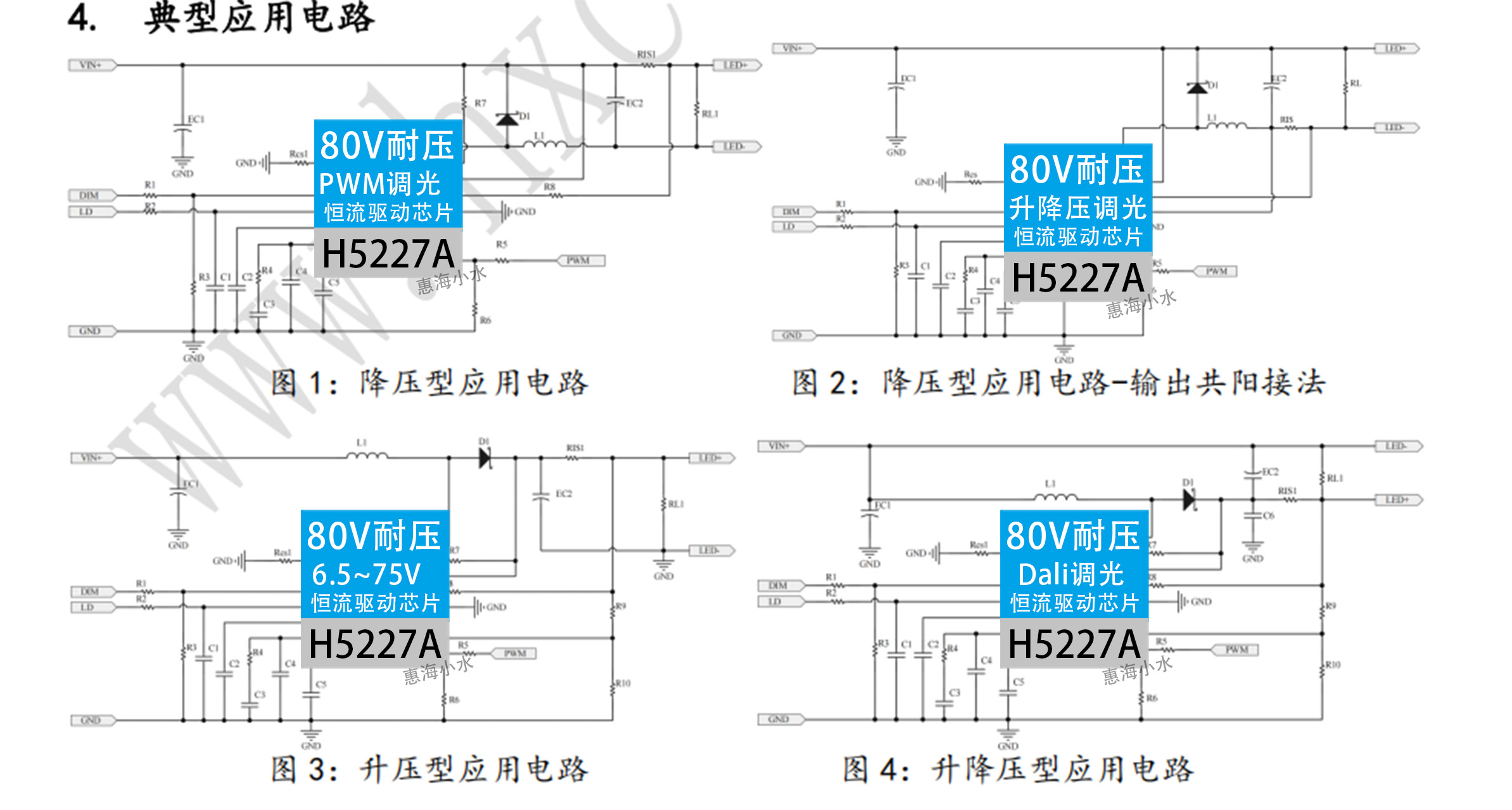

3.典型应用

智能照明

Dali调光

0~10V 调光

摄影灯照明

补光灯照明

芯片采用 HTSSOP-16 脚位封装。
