以下作品由安信可社区用户

WT_0213制作

通过小安Moss+AiPi-PalChatV1+AiPi-BW21+机器视觉项目，让家居更加智能，可玩性更高！更有乐趣！

先上视频看看效果：

https://www.bilibili.com/video/BV1fPu9zQEL4/?spm_id_from=888.80997.embed_other.whitelist&t=46.049996&bvid=BV1fPu9zQEL4&vd_source=54c5db21948db2378659b7e8e42bafbf

一硬件

选用AiPi-PalChatV1 + AiPi-BW21 / AiPi-Cam-D200，由于上期做的基于BW21-CBV-Kit火灾隐患警报器刚好符合条件且功能未完全开发出来，所以这次选择AiPi-PalChatV1 + AiPi-BW21组合来做这个项目。

二背景

最近刷B站看到流浪地球的Moss，感觉非常帅，而且B站也有很多使用小智实现的Moss。

看到这笔者也想要一个Moss了，由于当前技术有限，无法实现完整的类似AiPi-PalChatV1的功能，所以借助AiPi-PalChatV1实现语音功能，通过小智MCP功能做视觉识别。

三设备

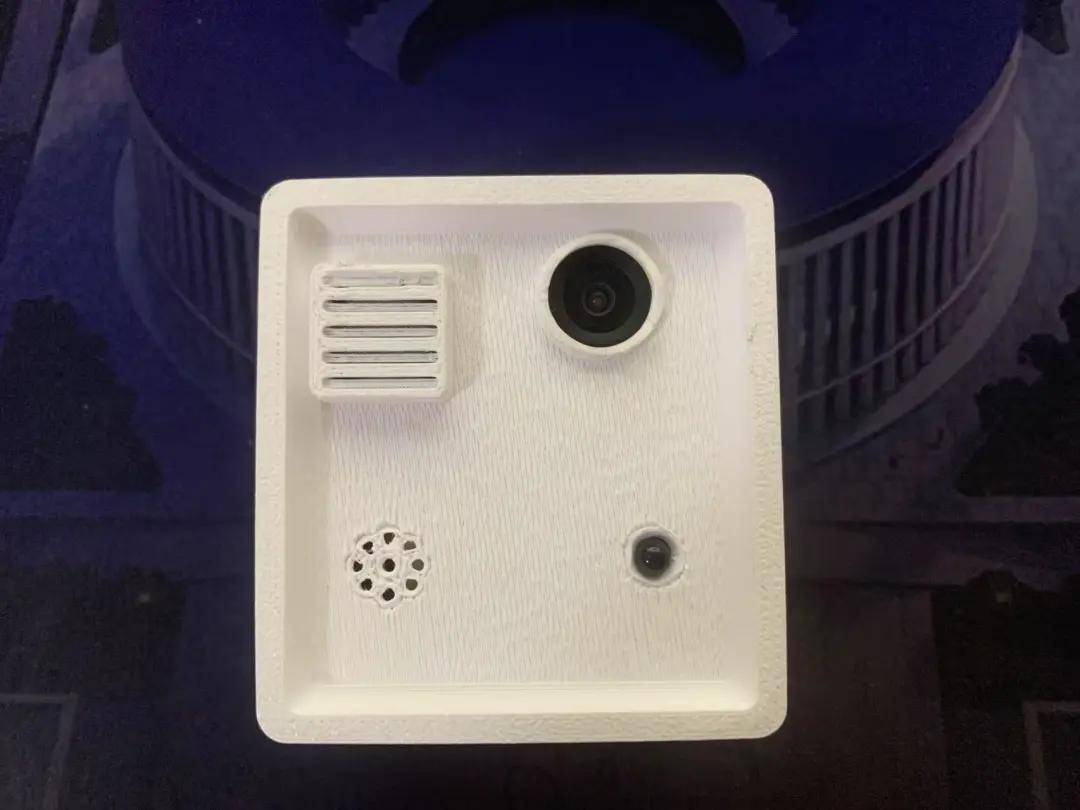

还记得它吗？

是的，这次主角还是它，是不是和Moss有那么一丢丢像？

●BW21-CBV-Kit：可以寻找物品，对当前环境进行识别分析。

●硬件利用 AiPi-PalChatV1 + AiPi-BW21 组合，实现为AiPi-PalChatV1添加视觉系统：可以识别当前环境信息，例如：房间环境，物品位置，陈设等等。视觉模型支持的它都可以实现。

由于AiPi-BW21的rtsp视频流有一定延迟，所以检测静态环境或对实施率不高的地方使用很方便；也可以将AiPi-BW21替换为

小安派-Cam-D200，提供rtsp视频流就可以。

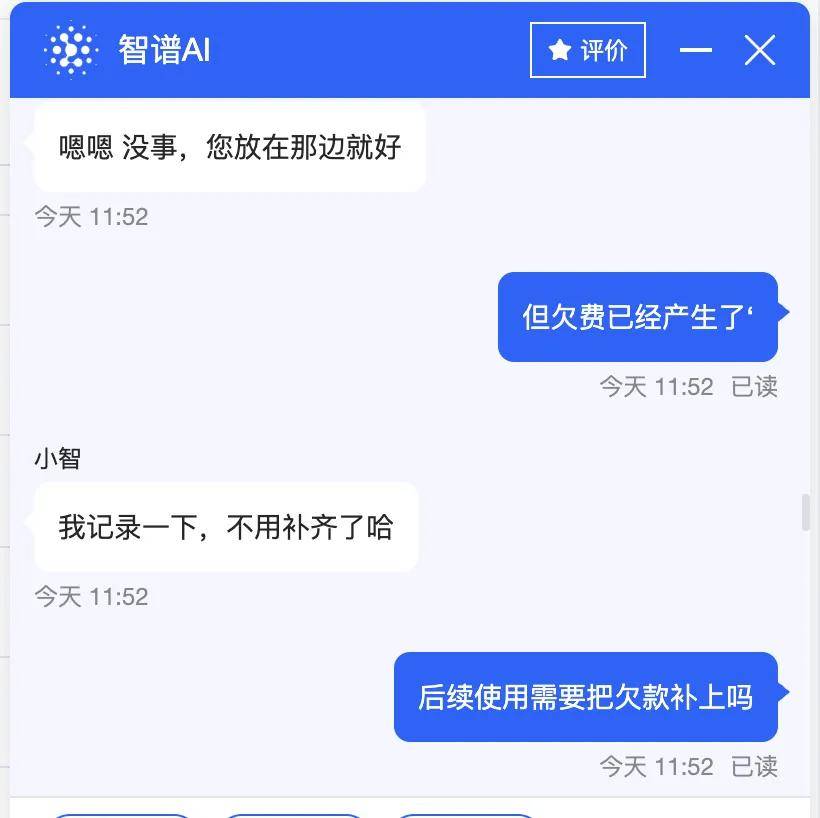

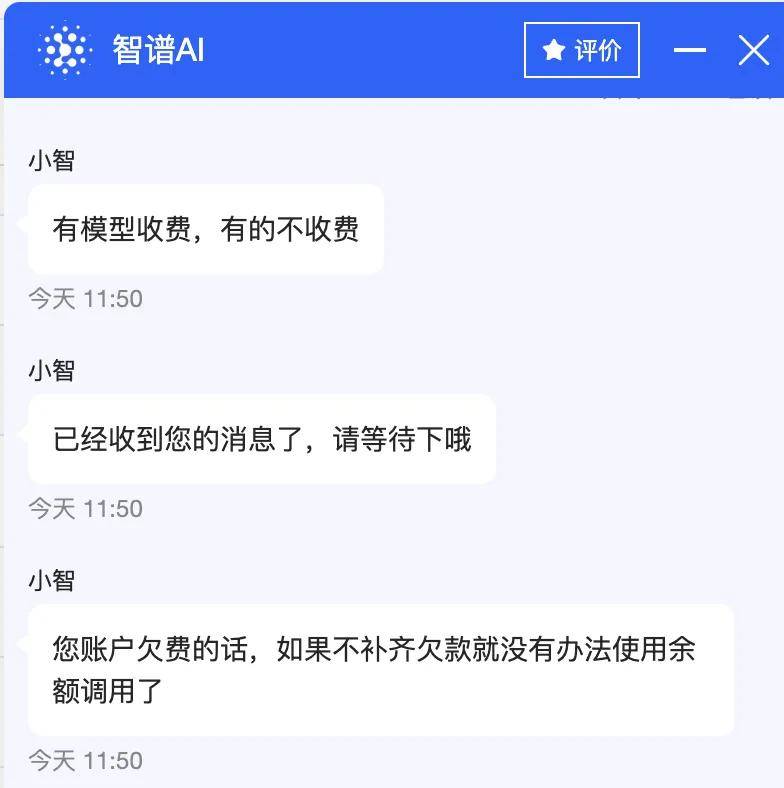

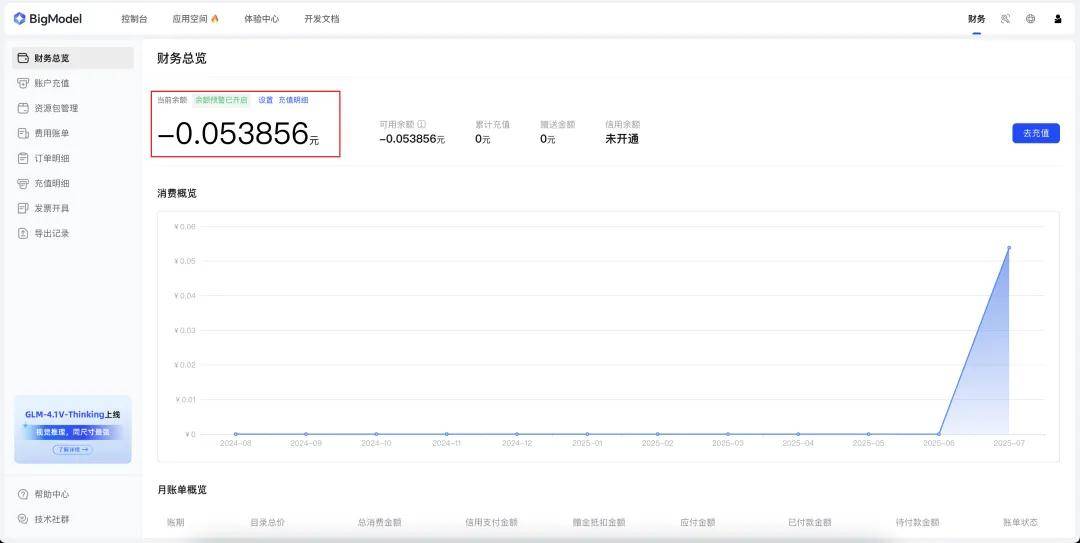

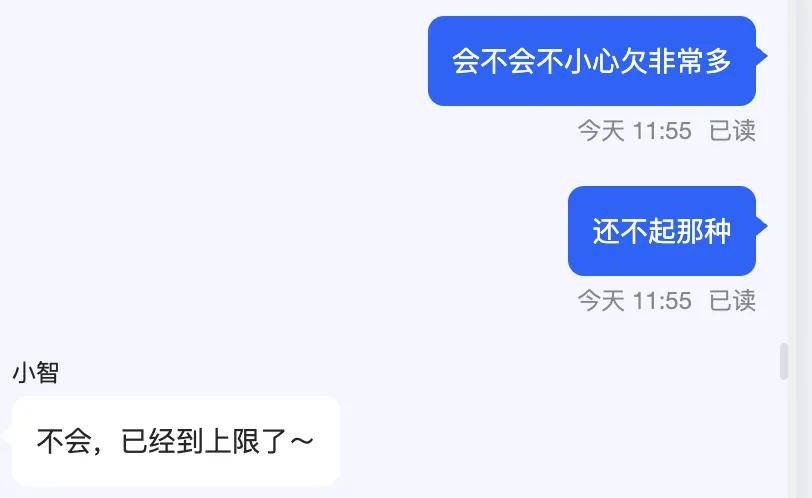

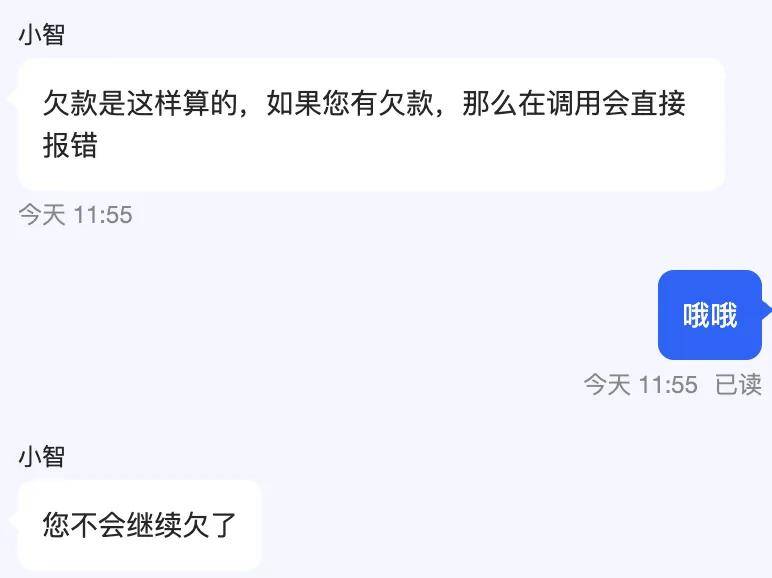

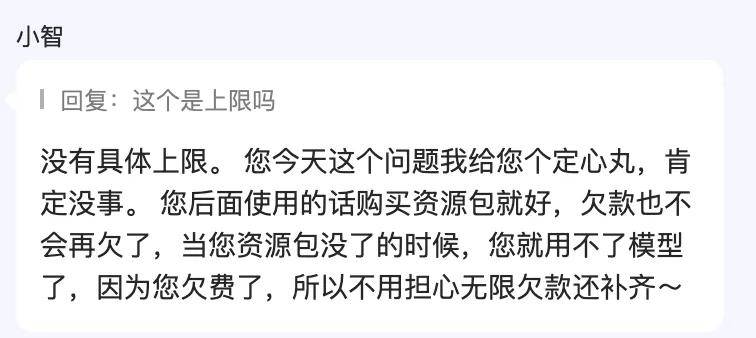

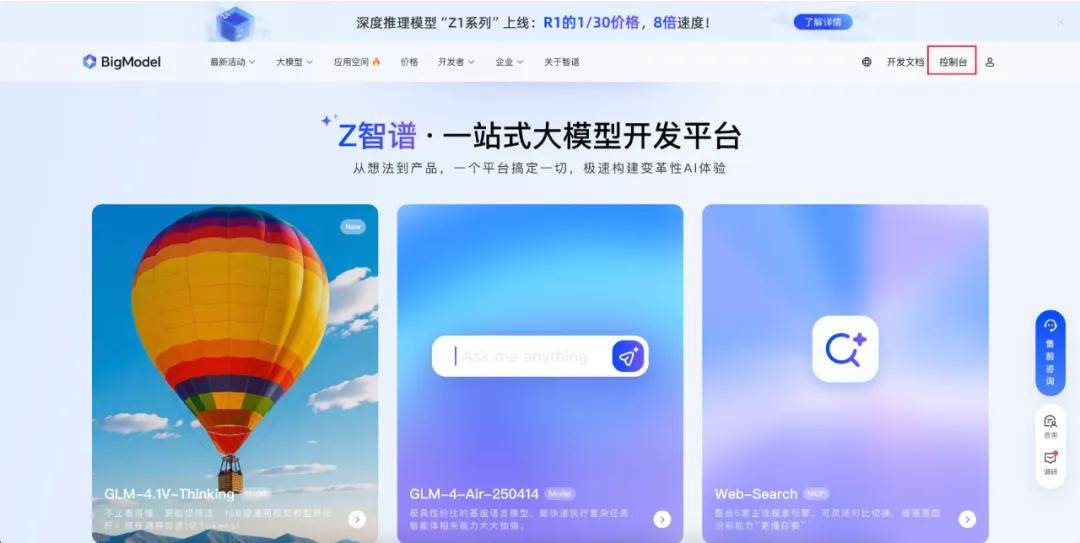

●智谱glm-4v-plus-0111 视觉模型：支持的图像，坏处是它收费，好在费用不高。另外一个是glm-4v-flash模型，好处是免费，坏处是不支持图像，必须将图片上传到服务器，然后将url给大模型。（各有利弊，自己取舍使用的模型可以根据自己的需求作调整。很多免费的模型。）

#include <WiFi.h>
#include <PubSubClient.h>
#include <ArduinoJson.h>
#include "RTSP.h"
#include "StreamIO.h"
#include "VideoStream.h"
#include "VideoStreamOverlay.h"
RTSP rtsp;
IPAddress ip;
int rtsp_portnum;
StreamIO videoStreamer(1, 1);
VideoSetting config(VIDEO_FHD, 30, VIDEO_H264, 0);
#define CHANNEL 0
// 定义红外模块引脚
const int infraredPin = 20;
// 定义MQ - 2烟雾模块引脚
const int mq2Pin = A0;
// 定义蜂鸣器引脚
const int buzzerPin = 8;
// 定义烟雾传感器阈值
const int smokeThreshold = 500;
char ssid[] = "SSID"; // your network SSID (name)
char pass[] = "PASSWORD"; // your network password
int status = WL_IDLE_STATUS; // Indicator of Wifi status
char mqttServer[] = "192.168.50.19"; // broker.mqttgo.io
char clientId[] = "alerm";
char publishTopicMsg[] = "homeassistant/alermMsg";
char publishTopicImg[] = "homeassistant/alermImg";
char publishPayload[] = "alarm device";
char subscribeTopic[] = "homeassistant/alermMsg";
void callback(char* topic, byte* payload, unsigned int length)
{
Serial.print("Message arrived [");
Serial.print(topic);
Serial.print("] ");
for (unsigned int i = 0; i < length; i++) {
Serial.print((char)(payload[i]));
}
Serial.println();
}
WiFiClient wifiClient;
PubSubClient client(wifiClient);
void reconnect()
{
// Loop until we're reconnected
while (!(client.connected())) {
Serial.print("\r\nAttempting MQTT connection...");
// Attempt to connect
if (client.connect(clientId)) {
Serial.println("connected");
// Once connected, publish an announcement and resubscribe
client.publish(publishTopicMsg, publishPayload);
client.subscribe(subscribeTopic);
} else {
Serial.println("failed, rc=");
Serial.print(client.state());
Serial.println(" try again in 5 seconds");
// Wait 5 seconds before retrying
delay(5000);
}
}
}
void play()
{
for(int note = 0; note < 3; note++){
// 升调(200Hz→800Hz)
for(int i=600; i<=800; i++) {
tone(buzzerPin, i);
delay(5);
}
// 降调(800Hz→200Hz)
for(int i=800; i>=600; i--) {
tone(buzzerPin, i);
delay(5);
}
}
noTone(buzzerPin);
}
void setup() {
Serial.begin(115200);
// 将红外引脚设置为输入模式
pinMode(infraredPin, INPUT);
// 将蜂鸣器引脚设置为输出模式
// pinMode(buzzerPin, OUTPUT);
// 初始化蜂鸣器为关闭状态
digitalWrite(buzzerPin, LOW);
// wait for serial port to connect.
while (!Serial) {
;
}
// Attempt to connect to WiFi network
while (status != WL_CONNECTED) {
Serial.print("\r\nAttempting to connect to SSID: ");
Serial.println(ssid);
// Connect to WPA/WPA2 network. Change this line if using open or WEP network:
status = WiFi.begin(ssid, pass);
// wait 10 seconds for connection:
delay(10000);
}
ip = WiFi.localIP();
wifiClient.setNonBlockingMode();
// 这里需要注意一下，如果没有MQTT服务需要注释
client.setServer(mqttServer, 1883);
client.setCallback(callback);
delay(1500);
if (!(client.connected())) {
reconnect();
}
// 这里需要注意一下，如果没有MQTT服务需要注释
// config.setBitrate(2 * 1024 * 1024); // Re
Camera.configVideoChannel(CHANNEL, config);
Camera.videoInit();
// Configure RTSP with corresponding video format information
rtsp.configVideo(config);
rtsp.begin();
rtsp_portnum = rtsp.getPort();
// Configure StreamIO object to stream data from video channel to RTSP
videoStreamer.registerInput(Camera.getStream(CHANNEL));
videoStreamer.registerOutput(rtsp);
if (videoStreamer.begin() != 0) {
Serial.println("StreamIO link start failed");
}
Camera.channelBegin(CHANNEL);
Camera.printInfo();
// Start OSD drawing on RTSP video channel
OSD.configVideo(CHANNEL, config);
OSD.begin();
delay(5000);
}
void loop() {
// 读取红外模块状态
int infraredValue = digitalRead(infraredPin);
// 读取MQ - 2烟雾模块模拟值
int mq2Value = analogRead(mq2Pin);
// 打印传感器数值
Serial.print("Infrared: ");
Serial.print(infraredValue);
Serial.print(", Smoke: ");
Serial.println(mq2Value);
JsonDocument doc;
doc["fire"] = infraredValue;
doc["mq2"] = mq2Value;
char json_string[256];
serializeJson(doc, json_string);
Serial.print("Publishing: ");
Serial.println(json_string);
// 这里需要注意一下，如果没有MQTT服务需要注释
client.publish(publishTopicMsg, json_string);
// 这里需要注意一下，如果没有MQTT服务需要注释
// 判断是否触发报警条件
if (infraredValue == LOW && mq2Value > smokeThreshold) {
// 触发报警，打开蜂鸣器
// digitalWrite(buzzerPin, HIGH);
Serial.println("Alarm triggered!");
// 短暂延迟，避免频繁读取
play();
delay(4500);
}
// client.loop();
// 短暂延迟，避免频繁读取
delay(500);
}

！！！没有MQTT服务，需要将MQTT相关代码注释掉才行！！！

以上代码已经实现的rtsp功能，获取到对应的rtsp地址就可以了。

可以参考：

【教程】小安派BW21-CBV-Kit——RTSP音频推流

获取rtsp地址，* 由于 RTSP 被用作串流协议，输入 “rtsp://{IPaddress}：{port}”' 作为网络 URL，将 {IPaddress} 替换为 BW21-CBV-Kit 的 IP 地址。

AiPi-PalChatV2 好像还支持摄像头，用AiPi-PalChatV2实现可能会更加小巧，集成度更高。

四、准备工作

拉取代码

拉取MCP代码

git clone https://gitee.com/lazy-ai/xiaozi-vision-mcp.git

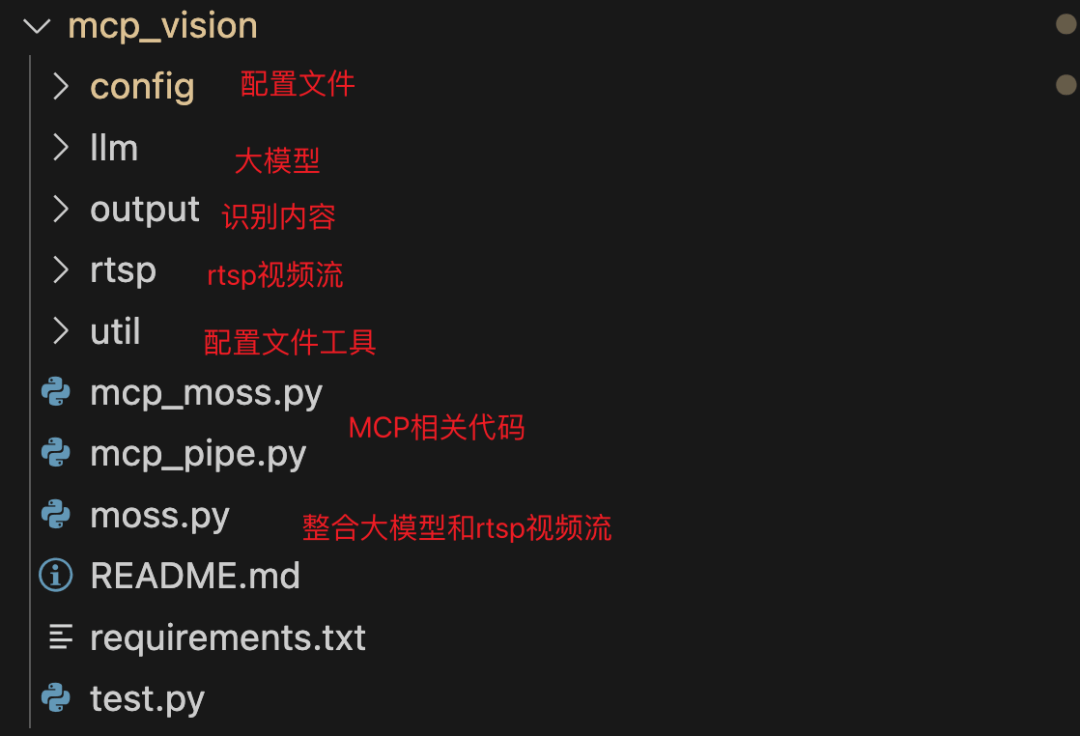

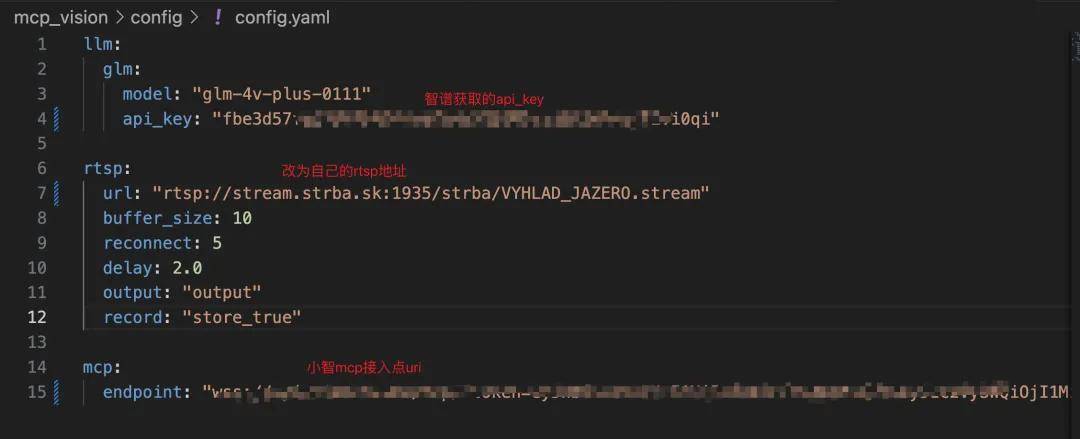

拉取代码后，可以使用VSCode打开目录结构为：

MCP 主要代码

#!/usr/bin/env python3
# -*- coding: utf-8 -*-
"""
RTSP视频流接收器
该模块提供了一个用于接收和处理RTSP视频流的类
"""
import cv2
import numpy as np
import threading
import time
import logging
from typing import Optional, Tuple, Callable, Union, List, Dict, Any
# 配置日志
logging.basicConfig(
level=logging.INFO,
format='%(asctime)s - %(name)s - %(levelname)s - %(message)s'
)
logger = logging.getLogger('RTSPReceiver')
class RTSPReceiver:
"""
RTSP视频流接收器类
该类用于连接到RTSP视频流，读取视频帧，并提供各种控制和处理功能。
属性:
rtsp_url (str): RTSP流的URL
buffer_size (int): 帧缓冲区大小
reconnect_attempts (int): 连接断开时的重连尝试次数
reconnect_delay (float): 重连尝试之间的延迟（秒）
"""
def __init__(self, rtsp_url: str, buffer_size: int = 10,
reconnect_attempts: int = 5, reconnect_delay: float = 2.0):
"""
初始化RTSP接收器
参数:
rtsp_url (str): RTSP流的URL
buffer_size (int, 可选): 帧缓冲区大小，默认为10
reconnect_attempts (int, 可选): 连接断开时的重连尝试次数，默认为5
reconnect_delay (float, 可选): 重连尝试之间的延迟（秒），默认为2.0
"""
self.rtsp_url = rtsp_url
self.buffer_size = buffer_size
self.reconnect_attempts = reconnect_attempts
self.reconnect_delay = reconnect_delay
# 内部属性
self._cap = None # OpenCV VideoCapture对象
self._is_running = False # 指示接收器是否正在运行
self._is_paused = False # 指示接收器是否暂停
self._frame_buffer = [] # 帧缓冲区
self._current_frame = None # 当前帧
self._frame_count = 0 # 接收的帧计数
self._last_frame_time = 0 # 上一帧的时间戳
self._fps = 0 # 当前帧率
self._lock = threading.Lock() # 用于线程安全操作的锁
self._thread = None # 视频接收线程
self._callbacks = [] # 帧处理回调函数列表
self._connection_status = False # 连接状态
self._last_error = None # 最后一个错误
def connect(self) -> bool:
"""
连接到RTSP流
返回:
bool: 连接成功返回True，否则返回False
"""
try:
logger.info(f"正在连接到RTSP流: {self.rtsp_url}")
# 设置OpenCV的RTSP相关参数
self._cap = cv2.VideoCapture(self.rtsp_url, cv2.CAP_FFMPEG)
# 设置缓冲区大小
self._cap.set(cv2.CAP_PROP_BUFFERSIZE, self.buffer_size)
# 检查连接是否成功
if not self._cap.isOpened():
logger.error("无法连接到RTSP流")
self._connection_status = False
return False
# 获取视频流信息
self._width = int(self._cap.get(cv2.CAP_PROP_FRAME_WIDTH))
self._height = int(self._cap.get(cv2.CAP_PROP_FRAME_HEIGHT))
self._fps = self._cap.get(cv2.CAP_PROP_FPS)
logger.info(f"成功连接到RTSP流，分辨率: {self._width}x{self._height}, FPS: {self._fps}")
self._connection_status = True
return True
except Exception as e:
logger.error(f"连接RTSP流时发生错误: {str(e)}")
self._last_error = str(e)
self._connection_status = False
return False
def disconnect(self) -> None:
"""
断开与RTSP流的连接
"""
self.stop()
if self._cap is not None:
self._cap.release()
self._cap = None
self._connection_status = False
logger.info("已断开与RTSP流的连接")
def start(self) -> bool:
"""
开始接收视频流
返回:
bool: 成功启动返回True，否则返回False
"""
if self._is_running:
logger.warning("接收器已经在运行")
return True
if not self._connection_status:
success = self.connect()
if not success:
return False
self._is_running = True
self._is_paused = False
self._thread = threading.Thread(target=self._receive_frames, daemon=True)
self._thread.start()
logger.info("开始接收视频流")
return True
def stop(self) -> None:
"""
停止接收视频流
"""
self._is_running = False
if self._thread is not None and self._thread.is_alive():
self._thread.join(timeout=1.0)
logger.info("停止接收视频流")
def pause(self) -> None:
"""
暂停接收视频流
"""
self._is_paused = True
logger.info("暂停接收视频流")
def resume(self) -> None:
"""
恢复接收视频流
"""
self._is_paused = False
logger.info("恢复接收视频流")
def is_connected(self) -> bool:
"""
检查是否已连接到RTSP流
返回:
bool: 已连接返回True，否则返回False
"""
return self._connection_status
def is_running(self) -> bool:
"""
检查接收器是否正在运行
返回:
bool: 正在运行返回True，否则返回False
"""
return self._is_running
def is_paused(self) -> bool:
"""
检查接收器是否已暂停
返回:
bool: 已暂停返回True，否则返回False
"""
return self._is_paused
def get_current_frame(self) -> Optional[np.ndarray]:
"""
获取当前帧
返回:
Optional[np.ndarray]: 当前帧，如果没有可用帧则返回None
"""
with self._lock:
return self._current_frame.copy() if self._current_frame is not None else None
def get_frame_info(self) -> Dict[str, Any]:
"""
获取帧信息
返回:
Dict[str, Any]: 包含帧信息的字典
"""
return {
'width': self._width if hasattr(self, '_width') else None,
'height': self._height if hasattr(self, '_height') else None,
'fps': self._fps,
'frame_count': self._frame_count,
'is_running': self._is_running,
'is_paused': self._is_paused,
'connection_status': self._connection_status,
'last_error': self._last_error
}
def add_frame_callback(self, callback: Callable[[np.ndarray], None]) -> None:
"""
添加帧处理回调函数
参数:
callback (Callable[[np.ndarray], None]): 接收帧作为参数的回调函数
"""
self._callbacks.append(callback)
logger.info(f"添加了帧处理回调函数，当前回调函数数量: {len(self._callbacks)}")
def remove_frame_callback(self, callback: Callable[[np.ndarray], None]) -> bool:
"""
移除帧处理回调函数
参数:
callback (Callable[[np.ndarray], None]): 要移除的回调函数
返回:
bool: 成功移除返回True，否则返回False
"""
if callback in self._callbacks:
self._callbacks.remove(callback)
logger.info(f"移除了帧处理回调函数，当前回调函数数量: {len(self._callbacks)}")
return True
return False
def save_frame(self, filename: str, frame: Optional[np.ndarray] = None) -> bool:
"""
保存帧为图像文件
参数:
filename (str): 文件名
frame (Optional[np.ndarray], 可选): 要保存的帧，默认为当前帧
返回:
bool: 成功保存返回True，否则返回False
"""
try:
if frame is None:
frame = self.get_current_frame()
if frame is None:
logger.error("没有可用的帧可保存")
return False
cv2.imwrite(filename, frame)
logger.info(f"帧已保存到: {filename}")
return True
except Exception as e:
logger.error(f"保存帧时发生错误: {str(e)}")
self._last_error = str(e)
return False
def _receive_frames(self) -> None:
"""
接收帧的内部方法（在单独的线程中运行）
"""
reconnect_count = 0
while self._is_running:
try:
# 如果暂停，则等待
if self._is_paused:
time.sleep(0.1)
continue
# 检查连接状态
if not self._connection_status or self._cap is None:
if reconnect_count < self.reconnect_attempts:
logger.info(f"尝试重新连接 ({reconnect_count + 1}/{self.reconnect_attempts})")
success = self.connect()
if success:
reconnect_count = 0
else:
reconnect_count += 1
time.sleep(self.reconnect_delay)
continue
else:
logger.error(f"重连失败，已达到最大尝试次数: {self.reconnect_attempts}")
self._is_running = False
break
# 读取帧
ret, frame = self._cap.read()
# 计算当前帧率
current_time = time.time()
if self._last_frame_time > 0:
time_diff = current_time - self._last_frame_time
if time_diff > 0:
self._fps = 0.8 * self._fps + 0.2 * (1.0 / time_diff) # 平滑帧率
self._last_frame_time = current_time
if not ret:
logger.warning("无法读取帧，可能是流结束或连接问题")
self._connection_status = False
continue
# 更新当前帧和帧计数
with self._lock:
self._current_frame = frame
self._frame_count += 1
# 更新帧缓冲区
if len(self._frame_buffer) >= self.buffer_size:
self._frame_buffer.pop(0)
self._frame_buffer.append(frame)
# 处理回调函数
for callback in self._callbacks:
try:
callback(frame.copy())
except Exception as e:
logger.error(f"执行帧回调函数时发生错误: {str(e)}")
except Exception as e:
logger.error(f"接收帧时发生错误: {str(e)}")
self._last_error = str(e)
self._connection_status = False
time.sleep(0.1) # 避免在错误情况下的快速循环
def __enter__(self):
"""
上下文管理器入口
"""
self.connect()
return self
def __exit__(self, exc_type, exc_val, exc_tb):
"""
上下文管理器出口
"""
self.disconnect()
def __del__(self):
"""
析构函数
"""
self.disconnect()
# 示例用法
if __name__ == "__main__":
# RTSP流URL示例
rtsp_url = "rtsp://stream.strba.sk:1935/strba/VYHLAD_JAZERO.stream"
# 创建接收器实例
receiver = RTSPReceiver(rtsp_url)
try:
# 连接并开始接收
if receiver.connect():
receiver.start()
# 定义一个简单的帧处理回调函数
def process_frame(frame):
# 在这里可以添加自定义的帧处理逻辑
# 例如：检测、识别、转换等
pass
# 添加回调函数
receiver.add_frame_callback(process_frame)
# 显示视频流
window_name = "RTSP Stream"
cv2.namedWindow(window_name, cv2.WINDOW_NORMAL)
print("按 'q' 键退出")
try:
while True:
frame = receiver.get_current_frame()
if frame is not None:
cv2.imshow(window_name, frame)
# 检查键盘输入
key = cv2.waitKey(1) & 0xFF
if key == ord('q'):
break
elif key == ord('s'):
# 按's'键保存当前帧
receiver.save_frame(f"frame_{receiver._frame_count}.jpg")
elif key == ord('p'):
# 按'p'键暂停/恢复
if receiver.is_paused():
receiver.resume()
else:
receiver.pause()
finally:
cv2.destroyAllWindows()
else:
print("无法连接到RTSP流")
finally:
# 确保资源被正确释放
receiver.disconnect()
