Power BI按钮切片器穿透要点

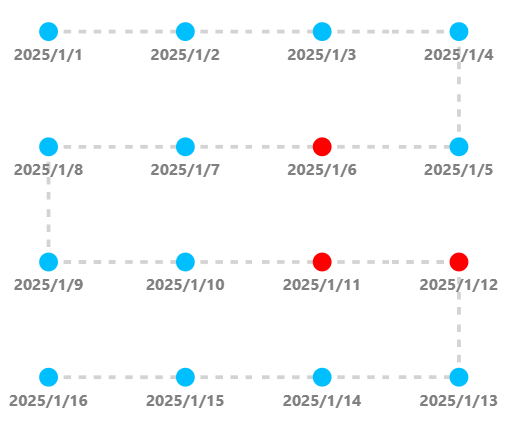

表面上这是一个时间轴，实际上它是切片器（参考Power BI 内置视觉对象实现蛇形S形时间轴图表）：

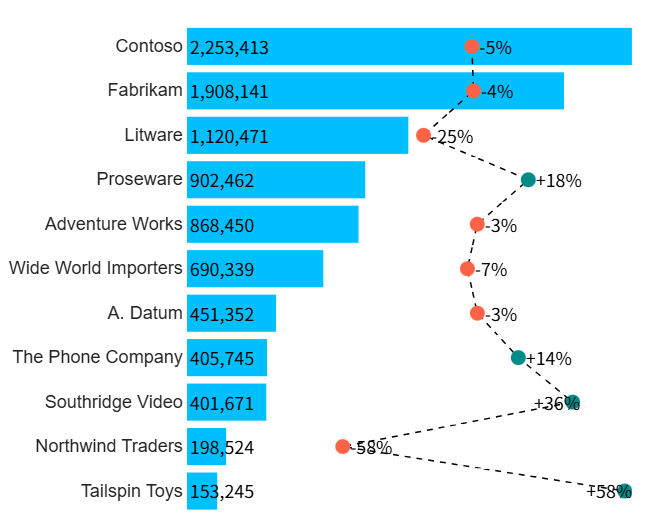

表面上这是纵向折线图，实际上也是切片器：

这两个图表的共同特点是，使用Power BI 按钮切片器视觉对象实现了线条的横向、纵向穿透。图表均使用SVG度量值插入按钮切片器的图像区域。

按照Power BI默认的设置并不能实现这样的穿透，这里说明几个穿透要点。

第一、图像匹配度选择填充：

第二、按钮间距调整为0：

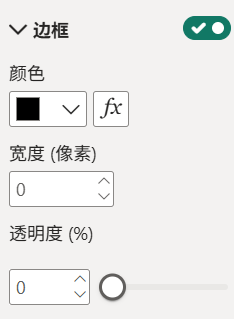

第三、边框宽度调整为0：

请注意，这里关闭边框无效，即使关闭也会占用空白空间形成缝隙，所以必须像素调整为0。

即使以上都做了，很有可能还会有轻微断点：

因此，需要在SVG度量值里面给线条加上stroke-dasharray，即虚线显示。
