【A-Lab】基于LVM的xfs文件系统动态扩容

1 操作目标

本文档的目标是完成对基于LVM的xfs文件系统的动态扩容。

2 LVM基本术语

• PV：物理卷，LVM的基本存储逻辑块。
• VG：卷组，类似于非LVM系统中的物理磁盘，由一个或多个物理卷PV组成，可以在卷组上创建多个LV。
• LV：逻辑卷：类似于非LVM系统中的磁盘分区，建立在VG上。在逻辑卷LV上可以创建文件系统。
• PE：物理块：每一个物理卷PV被划分为称为PE的基本单元，具有唯一编号的PE是可以被LVM寻址的最小单元。PE的大小是可配置的，默认为4MB。所以PV由大小等同的基本单元PE组成。
• LE：逻辑块，逻辑卷LV也被划分为可被寻址的基本单位，称为LE。在同一个卷组中，LE的大小和PE是相同的，并且一一对应。

3 扩容文件系统（不添加PV）

文档中实例是私有云二期物理服务器：10.106.100.11，20G根目录扩容至2T。本次操作适用于要扩容的分区所在VG有剩余空间，不需要额外添加PV。注意：xfs支持动态扩容但不可以缩容，缩容需要格式化分区。

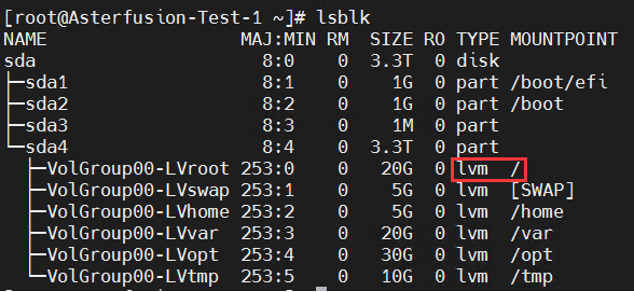

3.1 查看分区类型

首先确认要扩容的分区类型是LVM。

[root@controller ~]# lsblk

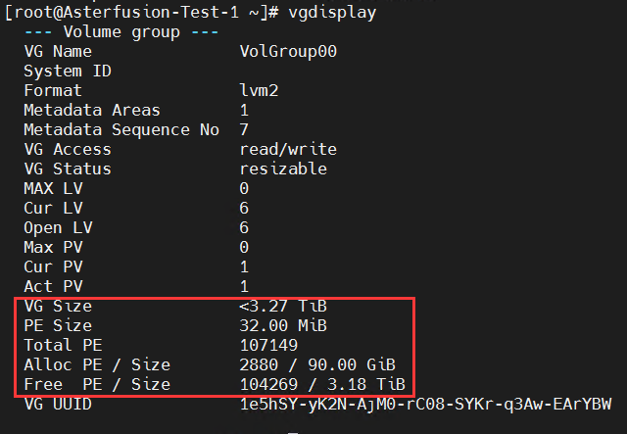

3.2 查看VG大小

查看要扩容的分区所在VG大小：3.27T，剩余3.18T。

[root@controller ~]# vgdisplay

3.3 扩容LV

LVroot扩容2T空间。

[root@controller ~]# lvextend -L +2T /dev/VolGroup00/LVroot
Size of logical volume VolGroup00/LVroot changed from 20.00 GiB (640 extents) to <2.02 TiB (66176 extents).
Logical volume VolGroup00/LVroot successfully resized.

3.4 写入文件系统，扩容生效

xfs文件系统使用xfs_growfs命令，如果是ext4文件系统使用resize2fs命令替换xfs_growfs命令。

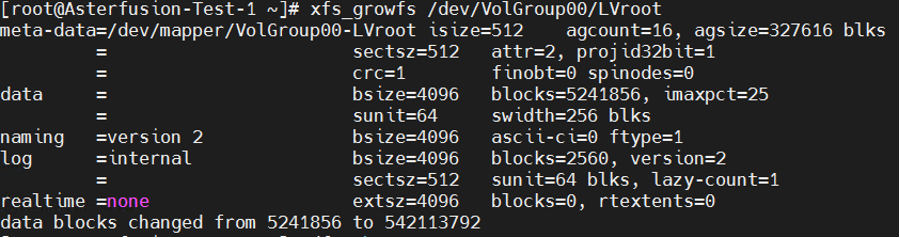

[root@controller ~]# xfs_growfs /dev/VolGroup00/LVroot

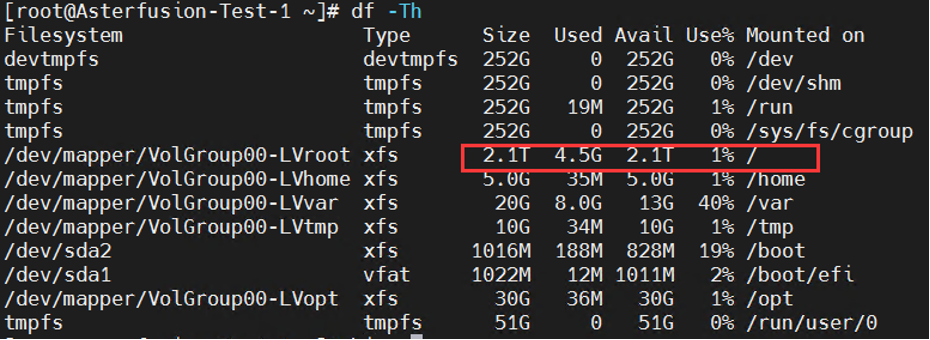

[root@controller ~]# df -Th

4 扩容文件系统（添加PV）

文档中实例是Centos7虚拟机，50G根目录扩容至150G。本次操作适用于要扩容的分区所在VG没有剩余空间，需要额外添加PV。注意：xfs支持动态扩容但不可以缩容，缩容需要格式化分区。

4.1 查看分区类型

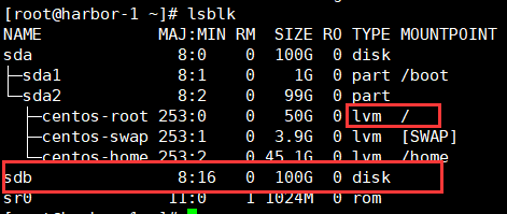

首先确认要扩容的分区类型是LVM，以及新添加的硬盘sdb。

[root@controller ~]# lsblk

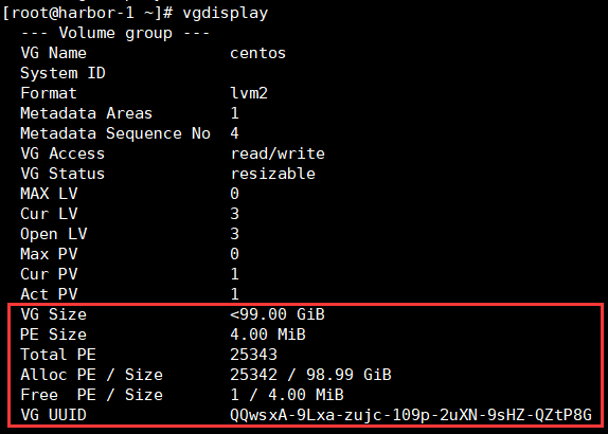

4.2 查看VG大小

查看要扩容的分区所在VG大小：100G，剩余4M，需要在VG中添加PV来扩容。

[root@controller ~]# vgdisplay

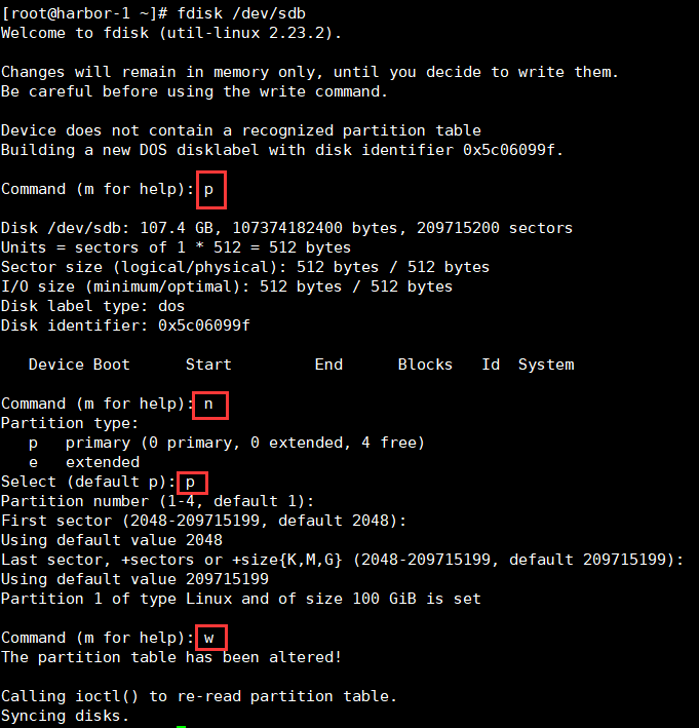

4.3 新建分区

对sdb硬盘分区。

[root@controller ~]# fdisk /dev/sdb

4.4 格式化新分区

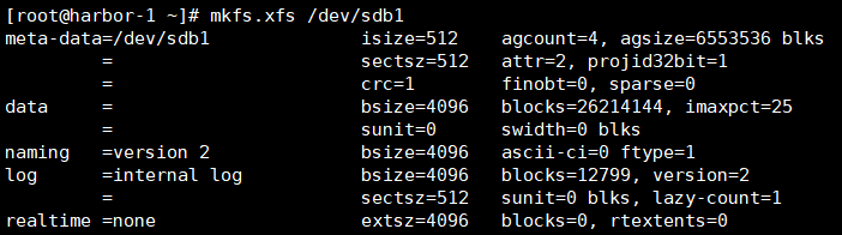

把sdb1分区格式化为xfs文件系统。

[root@controller ~]# mkfs.xfs /dev/sdb1

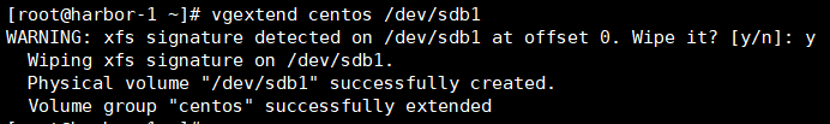

4.5 扩容VG卷组

将格式化后的sdb1扩容到VGcentos中。

[root@controller ~]# vgextend centos /dev/sdb1

[root@controller ~]# vgs

4.6 扩容LV

LVroot扩容100G空间

[root@controller ~]# lvextend -L +100G /dev/centos/root

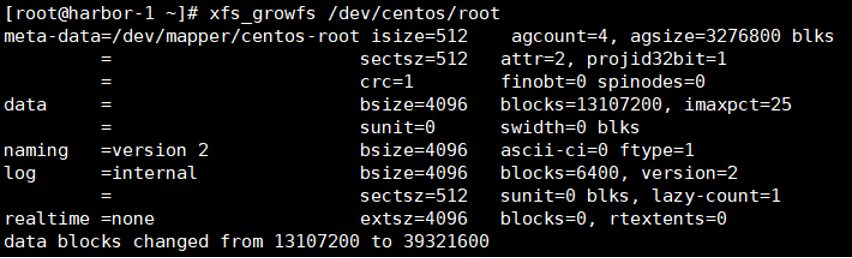

4.7 写入文件系统，扩容生效

xfs文件系统使用xfs_growfs命令，如果是ext4文件系统使用resize2fs命令替换xfs_growfs命令。

[root@controller ~]# xfs_growfs /dev/centos/root

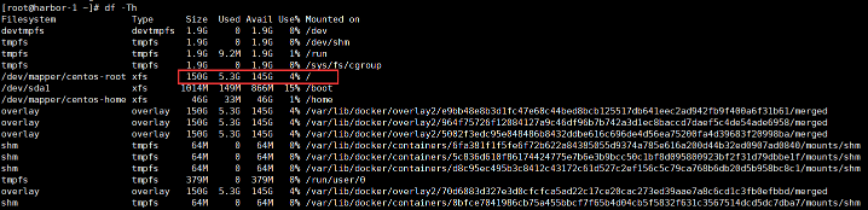

[root@controller ~]# df -Th
