中秋佳节将至，某知名月饼厂的搬运车间却曾面临一项棘手难题：罗克韦尔PLC控制的输送系统与高效机械手臂之间因协议不同无法协同工作，导致月饼礼盒装箱效率低下。传统人工搬运不仅速度慢，且易造成包装磨损。如何打通EtherNet/IP与EtherCAT两大工业协议壁垒，成为提升产能的关键。

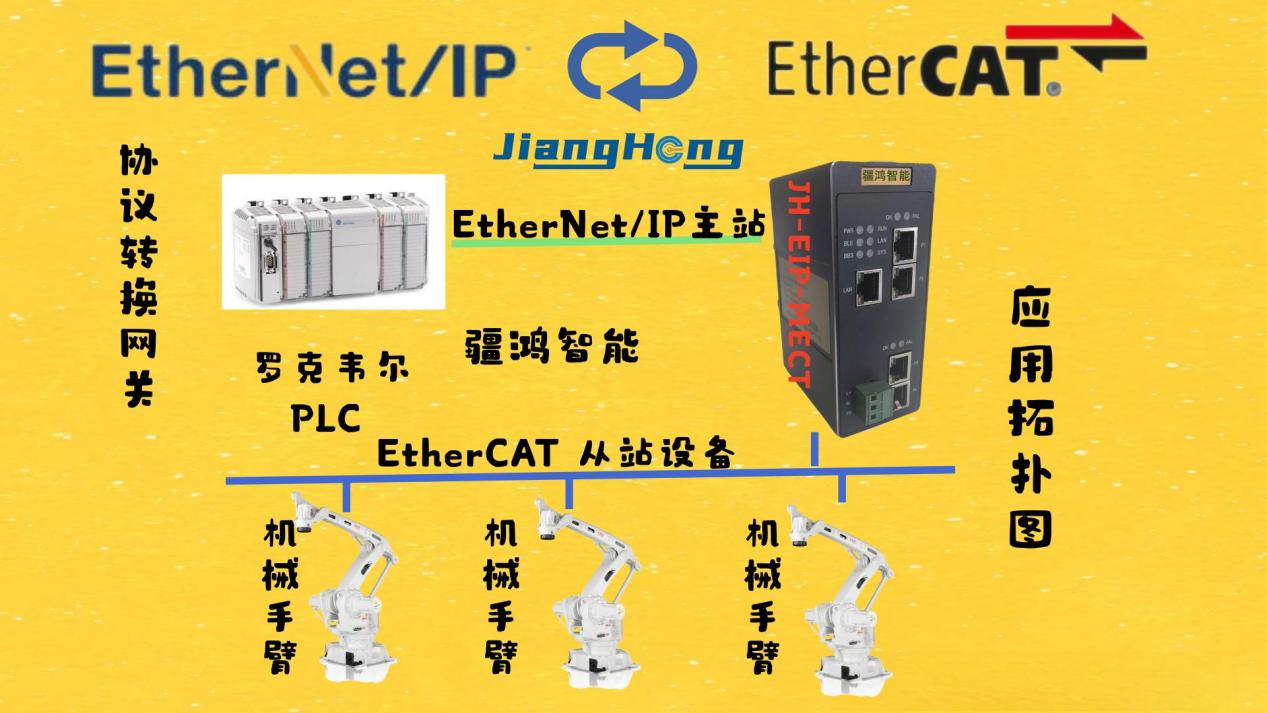

d3a27a0fcdc088d2e86423f7dbee5729_59456eaf4abdd_610

一、网关核心作用与配置要点

项目采用多协议网关（疆鸿智能JH-EIP-MECT），实现EtherNet/IP从站到EtherCAT主站的转换。网关硬件需满足车间环境要求（温度0-55℃、湿度5-95%），配置过程分为三步：

1. 硬件连接：罗克韦尔CompactLogix PLC的网口接入网关EtherNet/IP端，机械手臂控制器接入EtherCAT端；

2. 协议映射：通过网关配置软件建立数据映射表，将PLC的输入输出点与机械手臂的控制地址关联；

3. 参数优化：设置EtherCAT分布式时钟（DC）同步模式，将周期时间调整为2ms，确保运动控制精度。

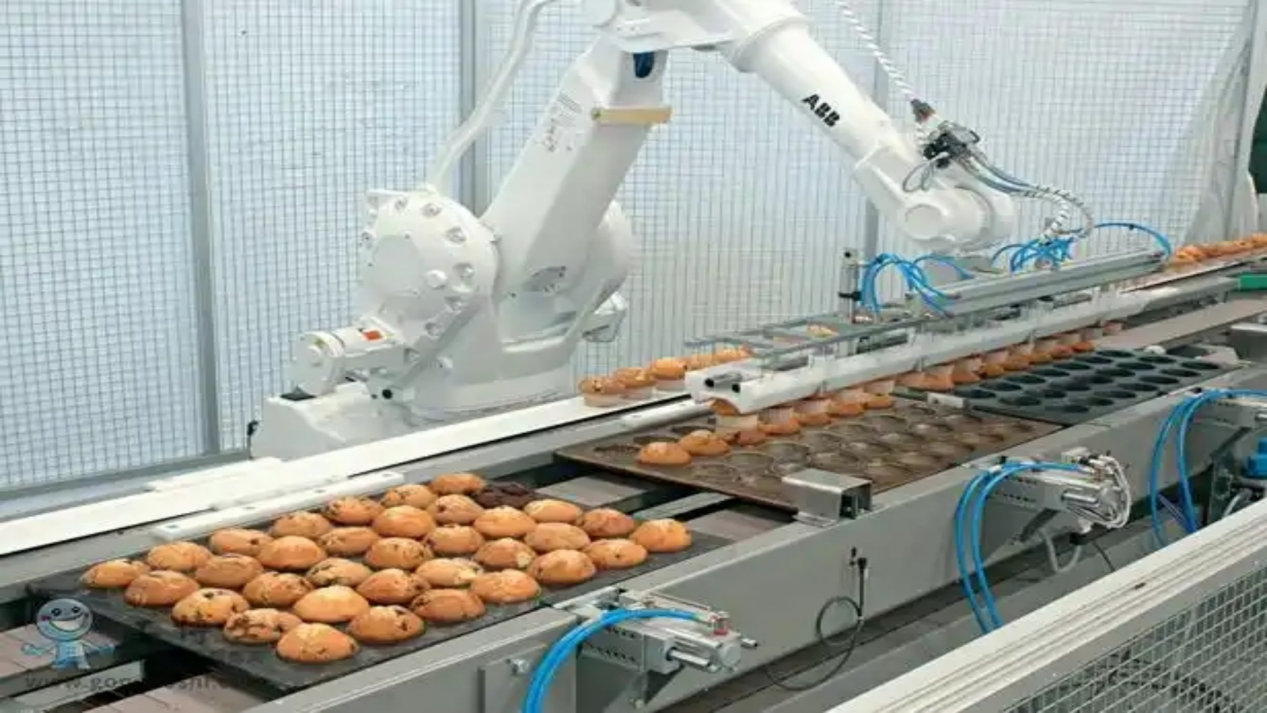

5991dfd47c4a046700fa45d88dbeca57_u=2716117440,3043741373&fm=253&fmt=auto&app=138&f=JPEG_w=616&h=450

二、调试过程中的挑战与解决方案

调试初期出现机械手臂动作延迟，经排查发现网关的PDO（过程数据对象）配置未匹配机械手臂的伺服驱动参数。通过以下措施实现优化：

- 使用Wireshark抓包分析EtherNet/IP数据流，调整CIP连接超时时间为500ms；

- 在EtherCAT段启用DC同步补偿，将抖动控制在100ns以内；

- 针对月饼礼盒重量差异（300-800g），在PLC中增加动态扭矩补偿算法，避免搬运滑落。

三、案例验证与效益提升

参考广州某糕点厂同类改造项目（2022年实施），网关稳定运行后取得显著成效：

- 机械手臂定位精度达±0.1mm，破损率下降90%；

- 生产线节拍从原12秒/箱提升至7秒/箱；

- 支持柔性生产，每日可快速切换莲蓉、五仁等6种礼盒规格。

该月饼厂项目经两周试运行后，中秋产能峰值期间单线日均处理量达3万盒，同比提升130%，且避免了因协议异构导致的系统宕机风险。

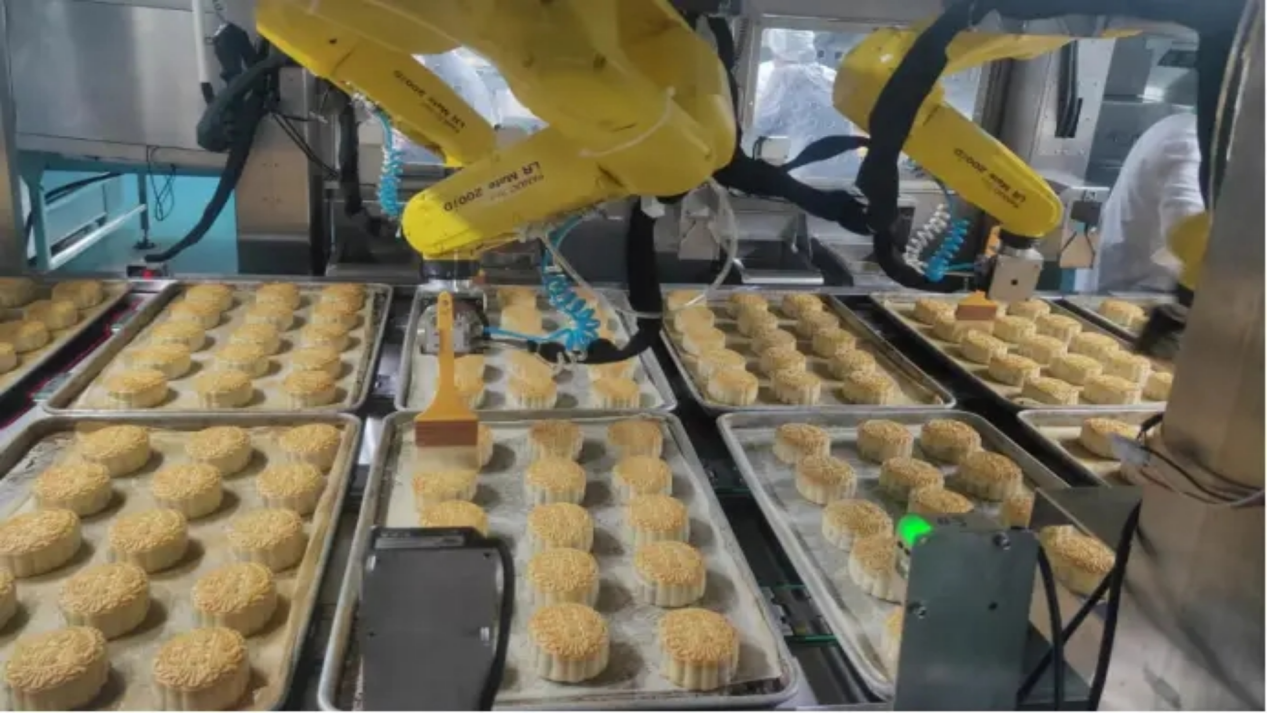

31cafe16905fa5b49462b2d6a38f26d5_5915bbf273a84f089bd558d4a8f843da

结语

工业协议网关的深度应用，不仅是技术联通，更是生产理念的升级。通过精准配置与调试优化，传统食品工厂也能构建高可靠性、高柔性的自动化生态。随着工业互联网发展，此类协议转换方案将在更多场景中发挥桥梁价值，让古老节日与现代科技和谐共鸣。
