EtherNet/IP转CC-Link IEFB协议网关

EtherNet/IP转CC-Link IEFB协议网关

一，设备主要功能

疆鸿智能JH-EIP-CCLKIE型网关实现CC-Link IE Field Basic网络与EtherNet/IP网络之间的数据通讯，即CC-Link IE Field Basic和EtherNet/IP网络之间无缝内部连接。

应用广泛：疆鸿智能JH-EIP-CCLKIE在工业自动化领域应用广泛。例如智能制造工厂中，往往存在多种不同品牌和类型的设备，它们可能采用不同的通信协议。CC-Link IEFB转EtherNet/IP的网关可以实现不同协议设备之间的无缝连接，使得整个生产系统能够高效协同工作。例如，将采用CC-Link IEFB协议的三菱电机的PLC与采用EtherNet/IP协议的罗克韦尔自动化的设备连接起来，实现数据的实时交互和控制指令的准确传递。

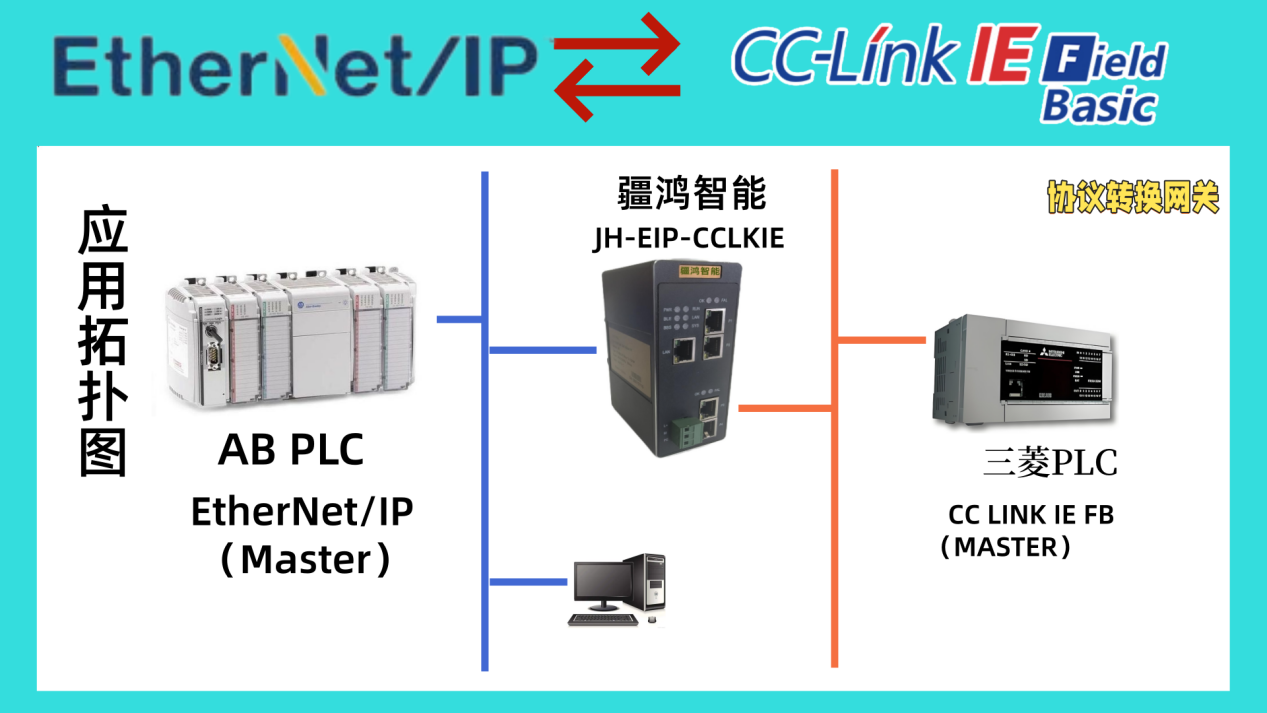

1. 典型应用拓扑图

clone

三，设备技术参数

疆鸿智能JH-EIP-CCLKIE在EtherNet/IP一侧为EtherNet/IP从站，在CC-Link IEFB一侧为CC-Link IEFB从站;

以太网10/100M自适应，具有IP地址冲|突探测功能。

支持ODVA标准EtherNet/IP通信协议。

支持EtherNet/IP协议;

通过网关的拨码，可以设置网关占用1个站～4个站。

支持最大的输入字节数为500字节，最大的输出字节为500字节;

支持CC-Link IEFB协议;

CC-Link IEFB的输入输出最大字节为256

四，配置方法

1、正确连接电源，通过网口将JH-EIP-CCLKIE与计算机相连，给网关上电;

2、打开配置软件，根据需求在配置软件中进行配置;

3、扫描正确的IP地址后，点击工具栏中的“下载”按钮，将配置下载到CC-Link IEFB中;

4、在EtherNet/IP网络主站控制器设置CC-Link IEFB通讯字节长度和IP地址等;

5、在CC-Link IEFB网络主站控制器中配置相应的组态，包括网关设备的IP地址;

6、将工程的组态配置下载到主站控制器中;

7、等待CC-Link IEFB与主站之间建立正确连接，此时网络正常指示灯绿色常亮。

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

EtherNet/IP转CC-Link IEFB协议转换网关的介绍至此暂告一段落。若您希望进一步了解其在可靠性、性能指标等方面的详细特性，欢迎随时联系我们，我们将为您提供专业的技术解答。

在工业自动化系统中，该网关是实现多协议设备集成的关键设备，凭借优异的稳定性和可靠性，高效完成EtherNet/IP转CC-Link IEFB之间的协议转换与数据无缝传输。它有效打破了不同总线协议之间的通信壁垒，确保数据高速、稳定交互，为异构网络互联提供了可靠的底层支撑。

我们期待与您深入交流，无论是项目实践中的具体需求，还是技术方案的设计与优化，均可共同探讨。愿以此网关技术为依托，与您携手推进工业自动化系统的集成与创新，应对复杂通信挑战，赋能产业智能化升级。
