一，设备主要功能

疆鸿智能JH-MBDP-01网关实现Profibus DP网络与Modbus RTU网络之间的数据通讯。即将Modbus RTU设备转换为Profibus DP设备.

应用广泛：本产品广泛应用于RS485接口的变频器、上位机、仪表等等。在化工、制药等流程工业中，网关能够将各种工艺参数监测设备的Profibus DP从站信号转换为Modbus RTU主站可识别的格式，为生产过程的优化控制提供数据支持。例如，在药品生产线上，可能存在使用Profibus DP协议的控制设备，而某些监测仪器则采用Modbus RTU协议。通过这种转换，能够将不同协议的设备整合到一个统一的控制系统中，实现对生产过程的全面监控和精确控制。

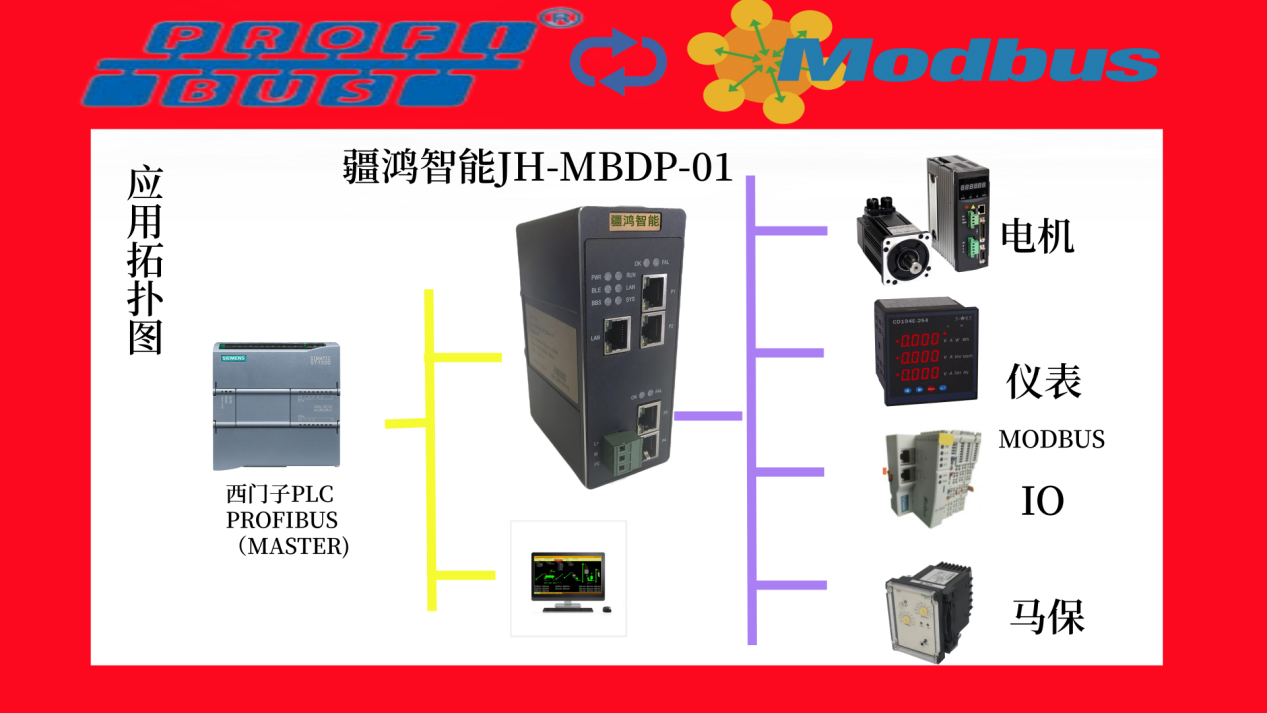

1. 典型用用拓扑图

clone

三，设备技术参数

疆鸿智能JH-MBDP-01在Profibus DP一侧为Profibus DP从站，在Modbus一侧作为Modbus主站

支持标准的Profibus DP V0、V1协议

自动波特率检测

Profibus DP支持最大的输入字节数为244字节，最大的输出字节为244字节

支持Modbus主站

RS485参数规格：

支持波特率:1200bit/s,2400bit/s,4800bit/s,9600bit/s,19200bit/s, 38400bit/s, 57600bit/s,115200bit/s其它波特率可以定制。

工作方式：半双工

校验方式：无、奇、偶

数据位：8位

停止位：1位、2位

功能码：作为Modbus 主站，支持01H、02H、03H、04H、05H、06H、0FH、10H号功能;

四，配置方法

1、疆鸿智能JH-MBDP-01设备连接Profibus DP总线和Modbus RTU总线的网关

2、在主系统的配置软件中添加PLC的具体型号，并导入Profibus转Modbus网关的GSD文件。

3、将Profibus DP从站转Modbus RTU模块连接到Profibus DP网络中，配置该模块在Profibus DP总线的从站IP。添加读写数据长度，注意应大于实际读写数据的长度，以减少后期错误的发生。

4、其内部在Modbus数据和Profibus数据之间建立了一种映射关系，并且按照这种映射关系来交换数据。

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨
