PD快充协议芯片工作原理，如何实现快速充电

​

PD快充原理

充电器内部有协议芯片，当外部设备连接时，设备会和充电器进行协议匹配，匹配成功之后，充电器才会输出相应的电压给设备供电，所以没有这个XSP18取电芯片，充电器就不会输出快充电压（比如9V、12V、15V、20V）。

USB-A/Type-C充电器接口支持的快充协议

Type-C充电器采用的是PD快充协议，支持的电压高，电流大，一般有5V3A、9V3A、12V3A、15V3A、20V5A等等。 USB-A口充电器一般支持QC协议和一些私有协议(例如华为FCP/SCP协议 ,三星AFC协议等） 需要同时兼容充电器的USB-A口和Type-C口就需要使用多协议快充诱骗协议芯片

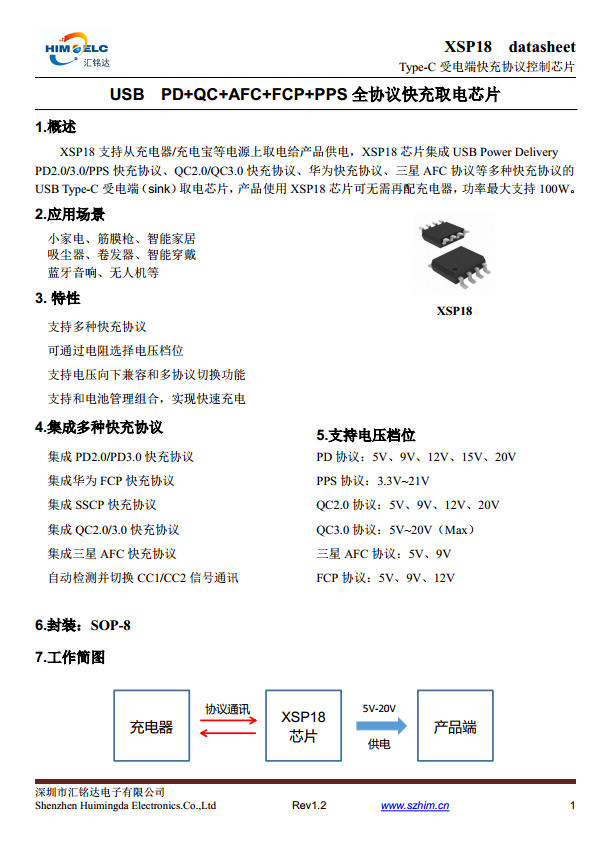

XSP18是一款集成USB Power Delivery（PD2.0/3.0）PPS快充协议、QC2.0/3.0快充协议、华为快充协议和三星AFC等多种快充协议，的USB Type-C受电端(sink)取电芯片， 产品使用 XSP18 芯片可无需再配充电器， 功率最大支持 100W。

应用场景：

小家电、筋膜枪、吸尘器

锂电池产品快速充电

智能家居、蓝牙音响产品

卷发器、无线充电

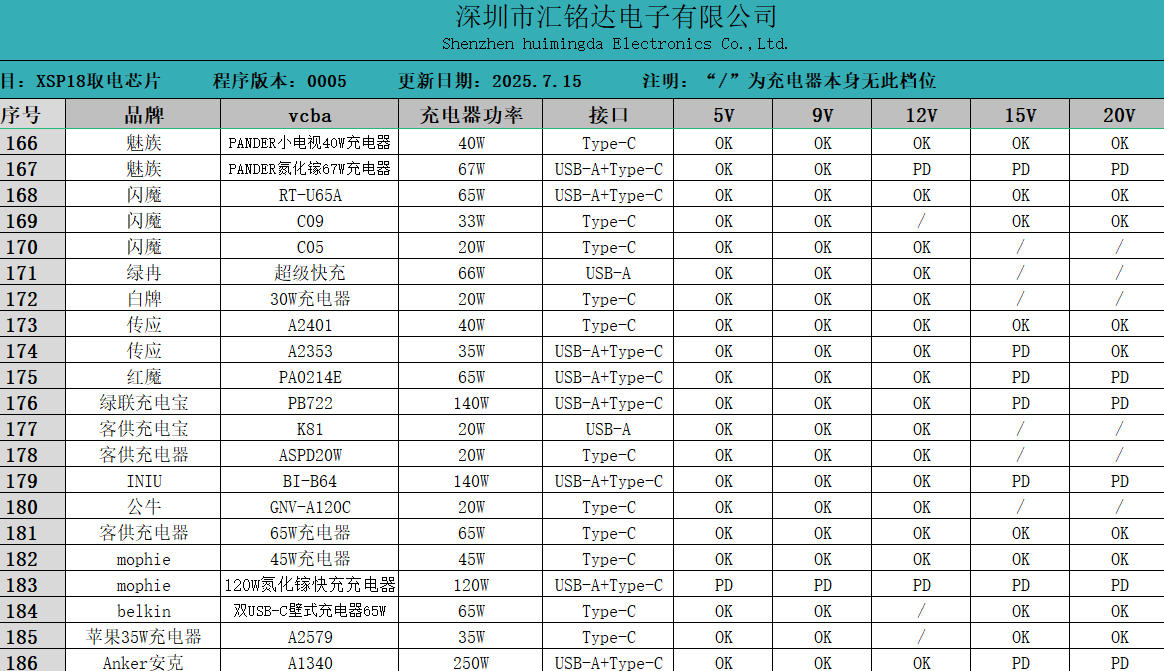

XSP18支持的协议多，可支持市面上大部分充电器。支持PD协议+PPS协议+QC协议+三星AFC+华为FCP协议等。

搭配电池充电芯片，可以实现大功率（最大20V5A，100W），快速充电。

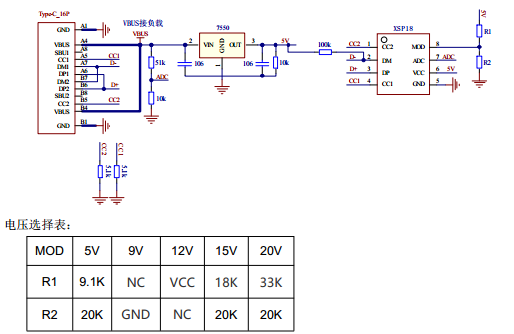

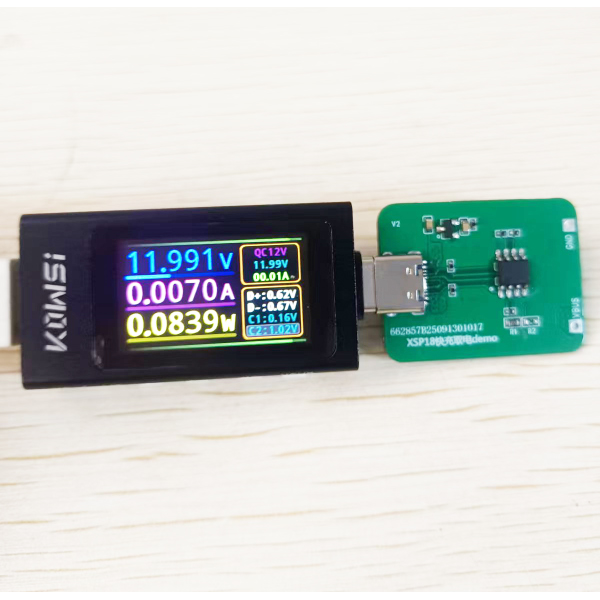

XSP18使用电阻选择电压档位，5V电压电压挡位R1使用9.1K电阻，让使用20K电阻。 9V电压R2直接接地或使用1K以内的电阻接地，R1悬空。 12V电压档位，R1直接接VCC或使用1K以内的电阻接VCC,R2悬空。 15V电压档位，R1使用18K电阻，R2使用20K电阻。 20V电压档位，R1使用33K电阻，R2使用20K 电阻

XSP18支持电压档位自动向下兼容功能，例如；设置的电压档位是20V连接的充电器最大支持电压位12V,XSP18自动诱骗出12V电压。 获取快充协议顺序（PD→QC2.0→QC3.0→AFC→FCP）

画板注意事项 CC 网络的 5.1k 电阻要靠近 Type-C 位置摆放

​
