化工物料输送控制系统中的通信桥梁：Modbus RTU至PROFIBUS DP网关的应用

化工物料输送控制系统中的通信桥梁：Modbus RTU至PROFIBUS DP网关的应用

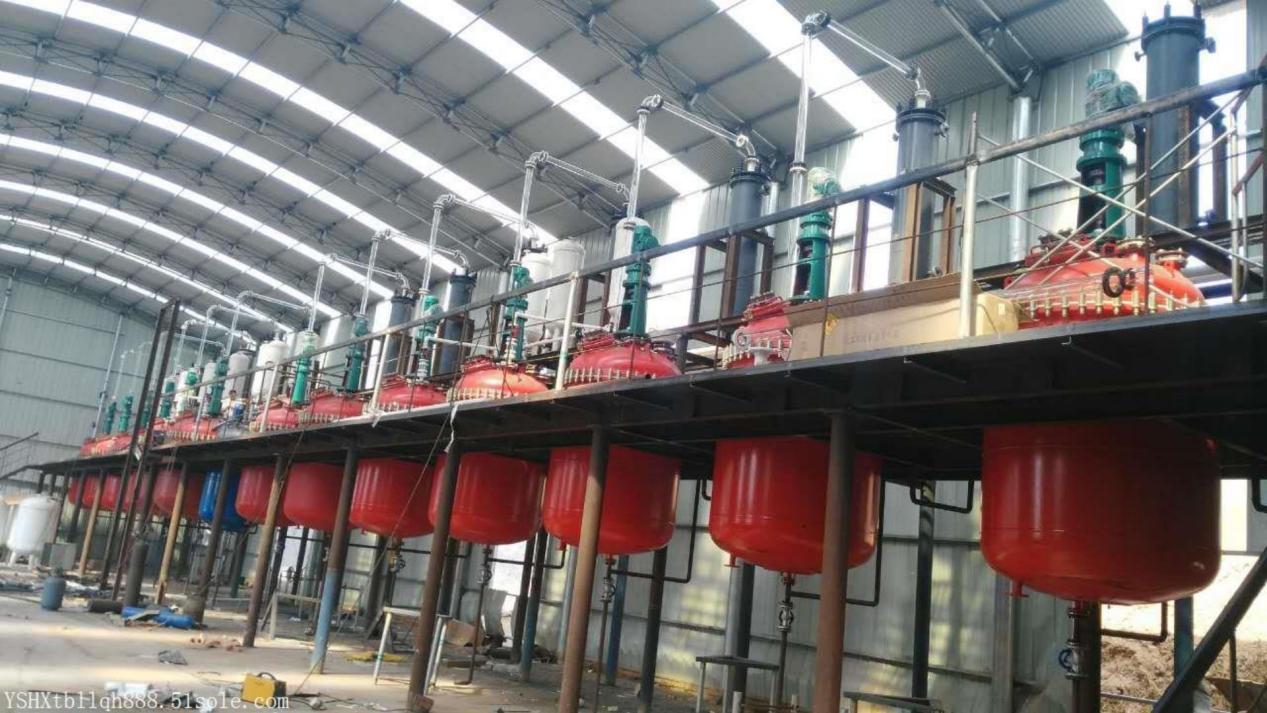

在化工生产过程中，对反应釜、储罐、料仓的物料卸料与输送进行精确、可靠控制至关重要。这些环节常涉及强酸、强碱、氢氟酸等强腐蚀性介质，或高温高压等复杂工况，对执行设备及其控制系统提出了严苛要求。例如，搪玻璃放料阀常用于强酸碱环境，而不锈钢衬氟放料阀则专门适配氢氟酸等特殊腐蚀介质。

4ea5d1115ceddc424371532b40872f7b_20230110010253_f0042.thumb.400_0

现场层，大量此类放料阀门、流量计等设备常配备Modbus RTU接口，这是一种成本效益高、应用广泛的串行通信协议。然而，车间主控系统通常采用高性能的西门子PLC，其主流工业网络协议为PROFIBUS DP。这种协议差异形成了信息孤岛，使得PLC无法直接获取阀门状态或下发控制指令。

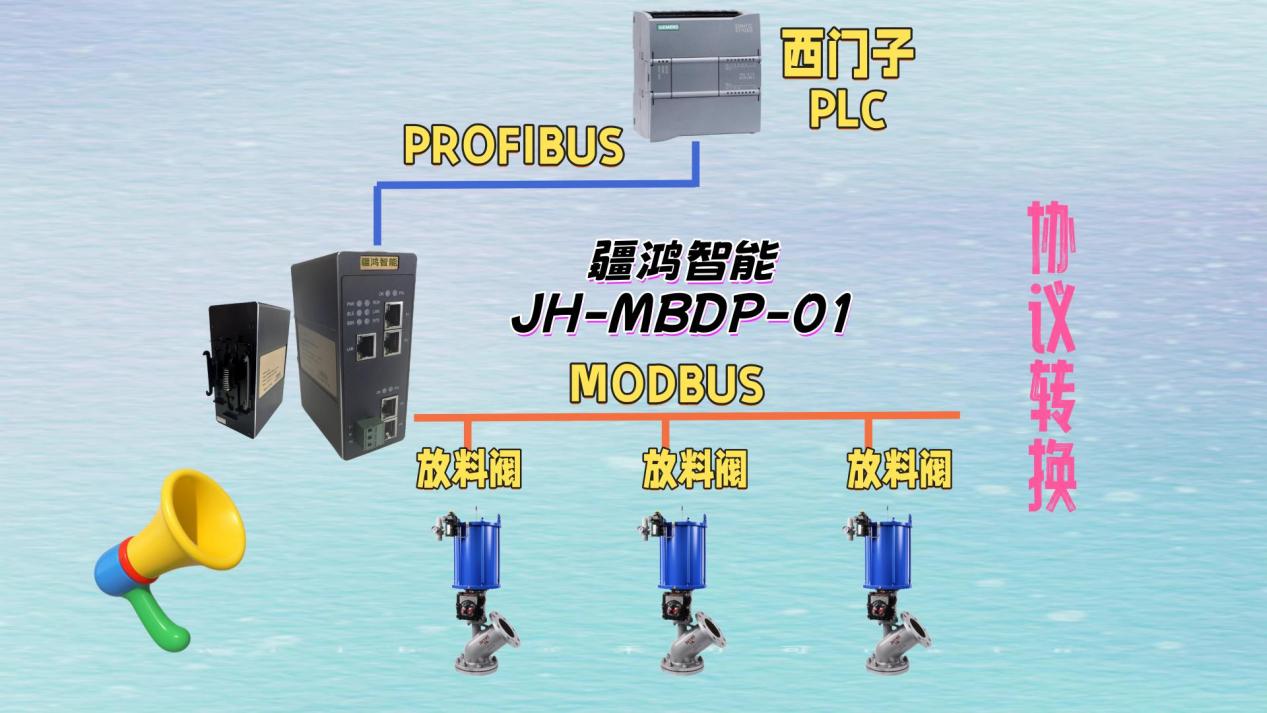

为解决这一互联互通难题，Modbus RTU主站转PROFIBUS DP从站网关应运而生。该网关充当了通信协议转换的桥梁。其工作流程如下：网关设备作为Modbus RTU主站，主动轮询连接在其网络上的放料阀门等从站设备，读取其开关状态、阀位反馈等数据，或写入控制命令。同时，网关又作为PROFIBUS DP网络上的一个从站节点，将采集到的Modbus设备数据映射到其DP输出区，并接收来自西门子PLC（作为DP主站）的控制指令，存入输入区，继而通过Modbus RTU网络下发至相应阀门。

90ebc05cfe99b6911033559cf525bf43_b_3022853_201611021110233212

在实际系统集成中，工程师通过专用配置软件对网关进行设置，明确Modbus寄存器地址与PROFIBUS DP槽位地址之间的映射关系。一旦完成配置，网关即能实现数据的透明转换。对于上层的西门子PLC而言，远端的放料阀门就如同直接连接在PROFIBUS DP网络上的标准从站设备，PLC可像访问本地I/O模块一样，使用熟悉的编程环境（如STEP 7）对其进行读写操作，极大简化了程序开发难度。

这种架构的优势在化工恶劣工况下尤为明显。稳定的通信确保了在放料、输送过程中控制的及时性与准确性，避免了因通信中断或错误可能导致的生产波动甚至安全事故。同时，该方案有效保护了现有Modbus设备投资，实现了老旧设备与先进主控系统的无缝集成。

c55c577eac044b61914f28cbc53fc07a_20240512092432955

综上所述，疆鸿智能Modbus RTU转PROFIBUS DP网关在化工物料输送控制系统中扮演了关键角色。它通过高效的协议转换，成功地将分散的现场设备集成到统一的自动化平台中，为提升生产过程的可靠性、安全性与智能化水平提供了坚实的技术支撑。
