智能衔接：Modbus RTU至PROFIBUS DP网关在食品饮料高粘度物料排放中的应用

智能衔接：Modbus RTU至PROFIBUS DP网关在食品饮料高粘度物料排放中的应用

在食品饮料行业，尤其是处理糖浆、果肉果汁、酱料等高粘度或含颗粒物料的环节，精准、卫生、高效的放料控制至关重要。传统依赖人工操作阀门的方式不仅劳动强度大，更存在微生物污染、计量不准确的风险。因此，利用气动放料阀实现自动化控制已成为行业趋势。然而，在自动化系统集成中，不同设备采用的通信协议各异，常造成信息壁垒。此时，Modbus RTU主站转PROFIBUS DP从站网关（以下简称网关设备）的出现，成为连接异构网络、提升产线自动化水平的关键桥梁。

f86e136c702d0dee61506e6ba310397f_c4877746ly1hzkbbkv0kkj20j60j6mxg

一、 应用场景与核心需求

在配料、混合或灌装工段，高粘度物料的排放需要阀门具备快速响应、精准开度和可靠密封的特性。气动放料阀凭借其结构简单、动作迅速、易于清洁及防爆安全等优点，被广泛采用。这些阀门通常配备简单的Modbus RTU接口的本地控制器或定位器，这是一种经济、通用的现场总线协议。

而现代食品饮料工厂的主控系统，常采用以西门子PLC为代表的高可靠性控制系统，其主流工业网络标准之一是PROFIBUS DP。这就产生了一个核心需求：如何让位于PROFIBUS DP网络主站的西门子PLC，能够无缝地控制和监控那些仅支持Modbus RTU协议的气动放料阀？

11e1a31d186a6558bf98b13eddd92d55_u=1126730301,3038122377&fm=253&fmt=auto&app=138&f=JPEG_w=750&h=500

二、 网关的关键作用与实现方式

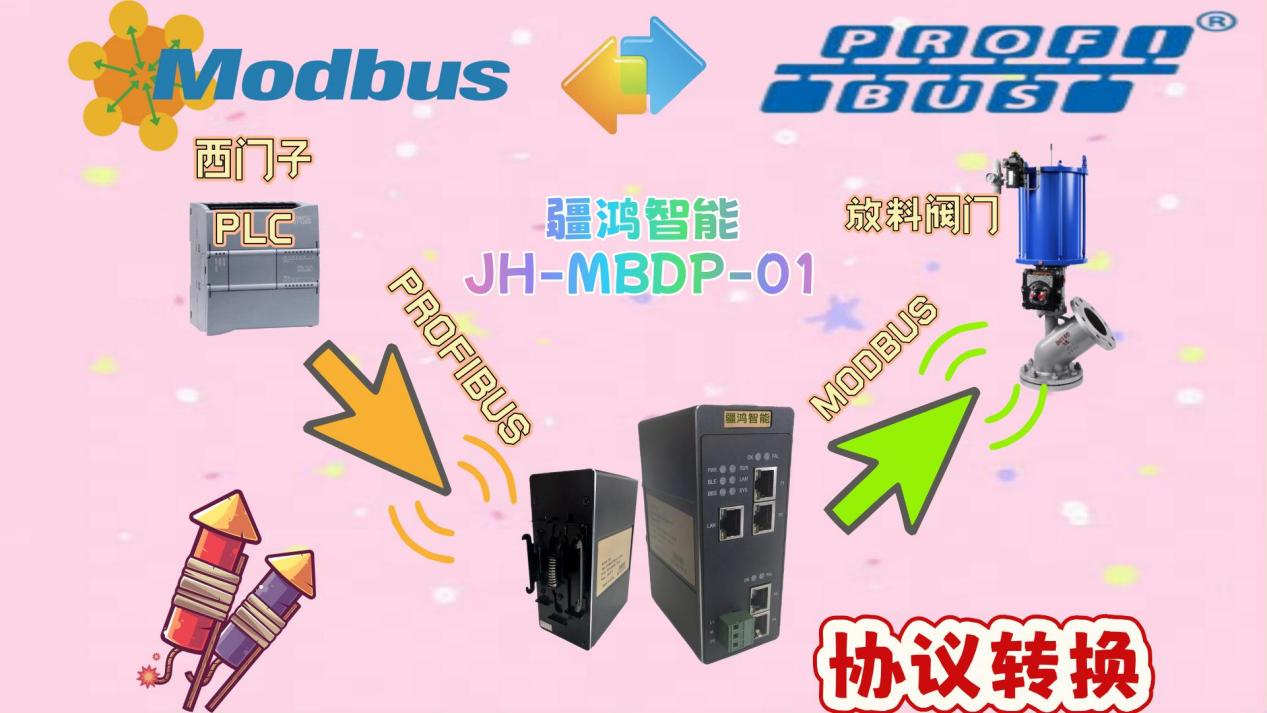

Modbus RTU主站转PROFIBUS DP从站网关正是为此类场景设计的协议转换设备。它在这套系统中扮演着“翻译官”的角色。

具体而言，该网关在PROFIBUS DP网络中作为一个标准从站设备存在，被西门子PLC（主站）识别和组态。PLC只需像访问本地PROFIBUS DP模块一样，向网关的指定地址发送控制命令（如阀门开度百分比、开启/关闭指令）。

网关接收到这些PROFIBUS DP报文后，其内部核心功能是将协议进行转换。它会主动扮演Modbus RTU网络中的主站，按照预定的映射关系，将PLC的控制指令“翻译”成Modbus RTU格式的指令帧（如功能码06写单个寄存器，用于设定开度），并通过RS-485接口发送给连接的气动放料阀。同时，网关也会实时轮询阀门的反馈信号（如当前实际开度、故障状态），再将这些Modbus RTU数据“翻译”回PROFIBUS DP格式，上报给PLC。

通过这种方式，西门子PLC无需关心底层阀门的具体协议，即可实现集中、统一的自动化控制。工程师在STEP 7等软件中配置网关的GSD文件后，便能像集成普通DP模块一样进行编程，大大简化了系统集成难度。

三、 为高粘度物料处理带来的价值

对于糖浆、果汁等物料的排放，此方案带来了多重优势：

1. 提升控制精度与一致性： PLC可以精确设定阀门开度，实现流量的线性控制，避免物料的飞溅或断流，确保每批次产品配比的一致性，对于保证产品质量至关重要。

2. 增强卫生安全与自动化水平： 全自动操作最大限度地减少了人工干预，降低了因人员接触带来的潜在污染风险，符合食品饮料行业严格的卫生标准。

3. 简化系统结构与维护： 网关解决了不同协议设备间的互联问题，避免了为单一阀门升级接口的高成本，使系统结构更清晰，后期维护和诊断也更方便。

4. 提高生产效率： 自动化放料与整个生产线节奏同步，缩短了操作周期，提升了整体设备效率（OEE）。

9c3bae7bf8dfb7d3a62848859e2a8af9_副本

结论

在食品饮料行业追求更高自动化、智能化与食品安全标准的过程中，有效整合不同技术层级的设备是关键。疆鸿智能Modbus RTU转PROFIBUS DP网关通过其可靠的协议转换能力，成功地将现场分散的、基于Modbus的气动放料阀等执行器集成到主流的PROFIBUS控制网络中。这种简洁高效的解决方案，特别适用于高粘度物料的精准排放控制，为企业实现稳定、卫生、高效的生产提供了坚实的技术支撑。
