光颉科技PWR系列抗脉冲电阻应对电子系统瞬态过载的技术特性与应用

在现代电子系统中，无论是工业控制设备的突然启停、医疗仪器中的精密诊断脉冲，还是电网运行中出现的瞬时浪涌，电路常常需要应对高能量脉冲的冲击。这类瞬态过载通常功率大、持续时间较长，容易造成常规电阻因过热而失效甚至损坏，进而影响整个电子系统的稳定与安全。针对这类严苛工况，光颉科技（Viking）的PWR系列抗脉冲电阻提供了可靠的解决方案。

PWR系列的核心特点在于其抗脉冲性能：

• 强韧的耐脉冲能力：该系列电阻能够有效抵御极端脉冲条件（如开机浪涌、雷击感应或负载切换引起的瞬变），即使在较大功率的瞬时冲击下，仍可保持结构完整与性能稳定，从而保护后续电路免受损害。
• 高能量承载：其设计重点在于耐受能量较高、持续时间较长的过载脉冲，这也是其与普通电阻在性能上的主要区别。

该系列电阻具备以下技术特点：

• 宽阻值覆盖：阻值范围涵盖1Ω至20MΩ，适用于限流、分压、电流采样等多种电路设计需求。
• 精度灵活可选：公差范围包括±0.5%至±5%，可同时满足高精度场合和一般用途。
• 高功率密度设计：在紧凑的封装尺寸下实现较高的额定功率，有助于节省电路板布局空间。
• 较高工作电压支持：适用于电压环境更为严苛的场合。
• 封装规格齐全：提供0402、0603、0805、1206、1210、2010、2512等常用标准封装尺寸。
• 良好的可靠性表现：
  • 通过AEC-Q200认证，适用于汽车电子等对可靠性要求较高的场景。
  • 具备MSL Level 1防潮等级，开封后无需烘烤即可使用，便于仓储与生产流程。

典型应用场景：

• 测试与测量设备：用于需承受校准脉冲或输入信号冲击的精密电路。
• 诊断类仪器：医疗或工业诊断设备中用于信号发生与采集的模块。
• 医疗电子系统：对安全性与可靠性要求极高，需有效抑制内外部的脉冲干扰。
• 工业自动化与控制：适用于存在频繁电机启停、继电器通断及电源切换所引发浪涌的场合。
• 等离子体相关设备：用于等离子发生与驱动等高能脉冲电路。
• 显示设备：在电源管理、背光驱动等电路中抑制开关机浪涌及信号瞬变。

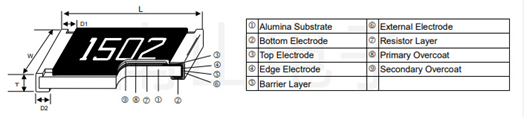

PWR系列结构：

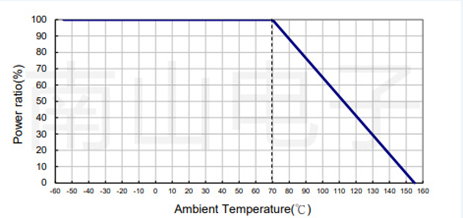

PWR系列降额曲线：

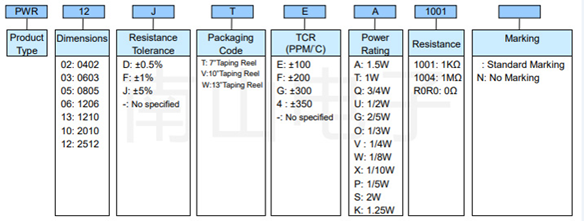

PWR系列命名规则：

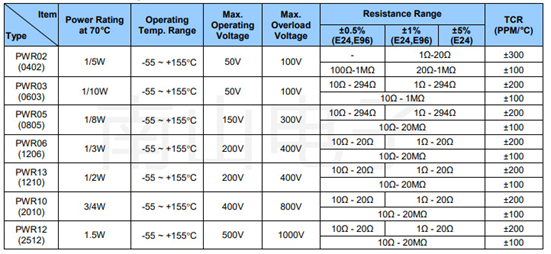

PWR系列电气规格：
