Auto CAD 常用指令汇总

作者头像
varin
发布于 2025-09-28 12:38:20
发布于 2025-09-28 12:38:20
2250
举报
文章被收录于专栏：/root/root

简介

AutoCAD是由美国Autodesk公司开发的一款自动计算机辅助设计软件，广泛应用于建筑、工程、城市规划等多个领域。自1982年发布以来，AutoCAD不断进化，成为行业标准之一。它支持二维绘图和三维建模功能，用户可以精确绘制各种图形，并对其进行编辑、修改。此外，AutoCAD还具备强大的标注工具，能够帮助用户添加尺寸标注、文字说明等细节信息。软件兼容多种文件格式，便于数据交换与共享。随着技术发展，AutoCAD引入了更多智能化特性，如动态块编辑、参数化设计等，极大地提高了设计师的工作效率和图纸质量。

第一节：CAD面板介绍

代码语言：javascript
复制
键盘指令：
空格：表示确定
REC:矩形
L:直线
  1. 显示菜单栏
代码语言：javascript
复制

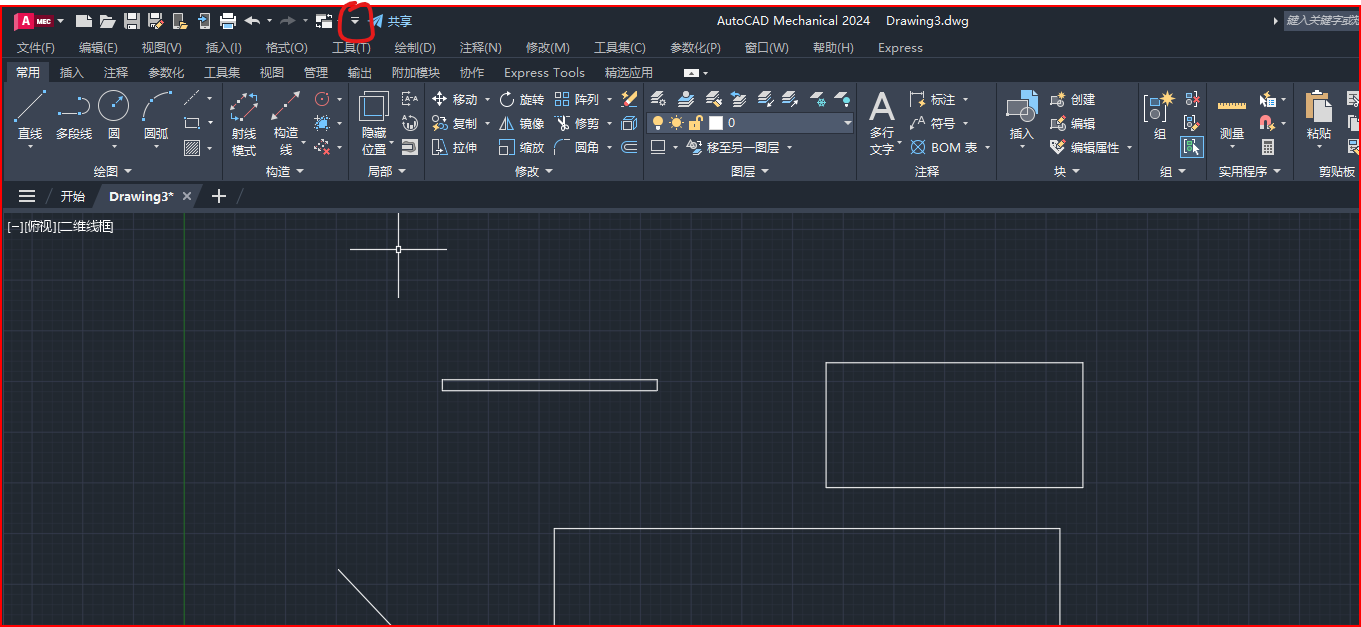

点击倒三角
代码语言：javascript
复制

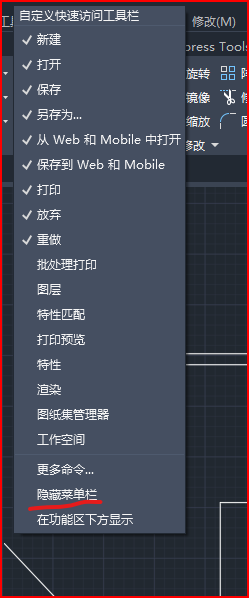

点击显示/隐藏菜单栏
  1. 鼠标在CAD中的作用
代码语言：javascript
复制
左键：选择功能
右键：确认
中间滚轮：
  滑动：放大（前）/缩小（后）
  按中：移动画布
  1. 十字光标大小设置
代码语言：javascript
复制

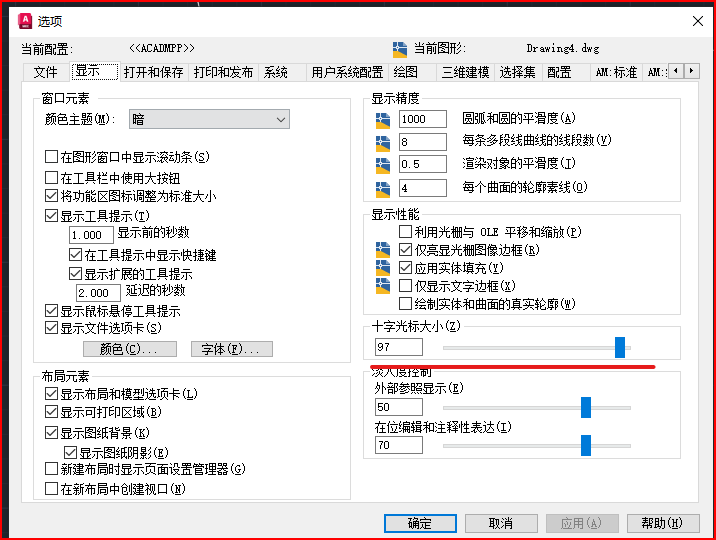

点击工具菜单栏》点击选项》点击显示》设置大小

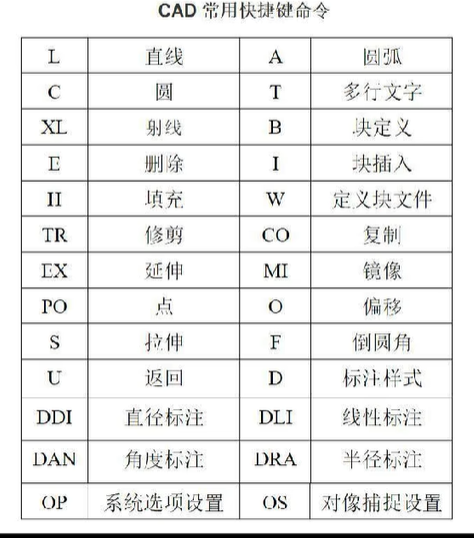

  1. 常用快捷键

第二节：保存

  • 保存快捷键：Ctrl+S
  • 文件后缀：dwg

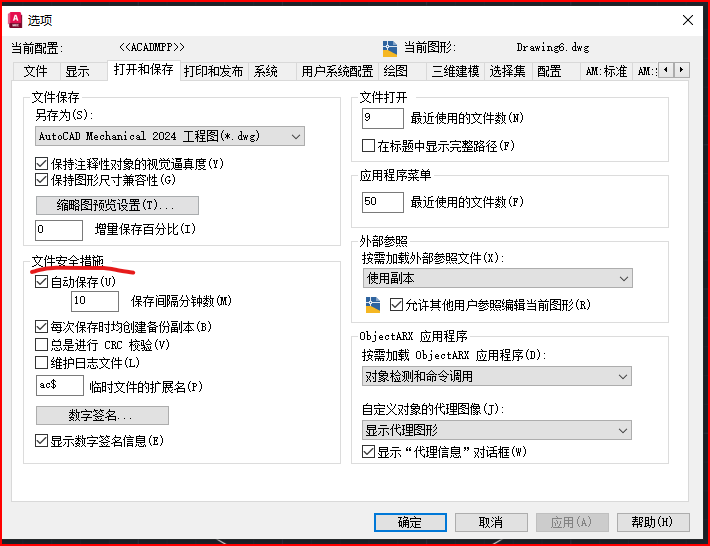

  • 自动保存

第三节：直线画法

代码语言：javascript
复制
直线：L
多线：ML
射线：ARY
构造线：XL

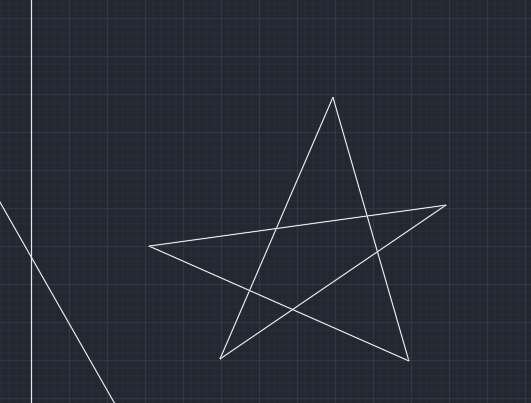

  • 直线-直线
代码语言：javascript
复制
命令：L+空格
  • 直线-多线
代码语言：javascript
复制
ML+空格
s(比例)
输入间距

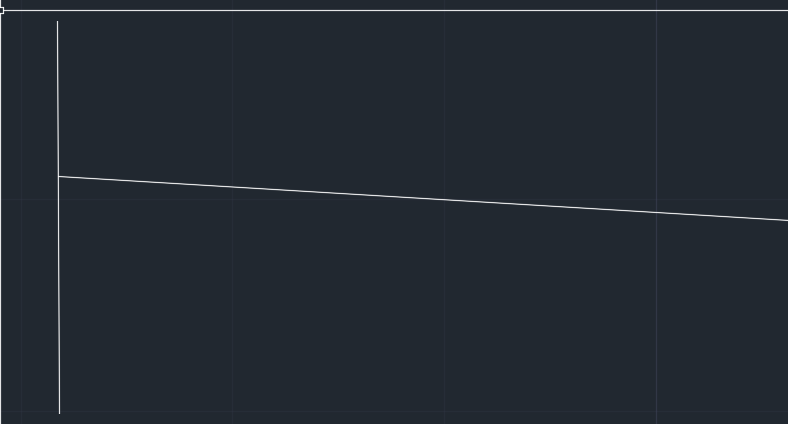

  • 直线-射线
代码语言：javascript
复制
# 无线延长
RAY+空格
  • 虚线
代码语言：javascript
复制

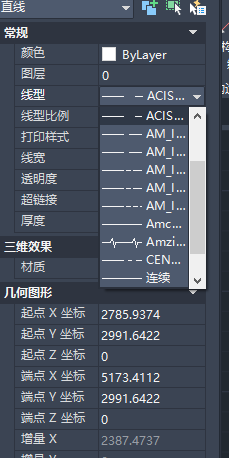

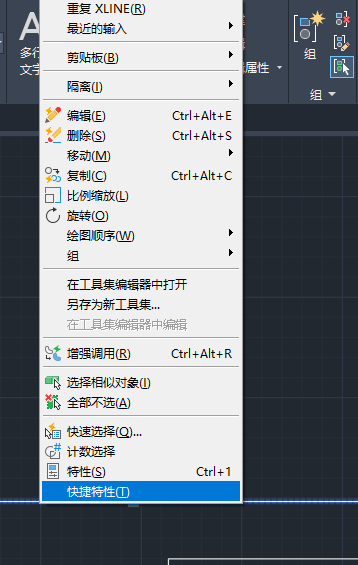

选中直线鼠标右键后》点击特性》选择需要的线型

第四节：基本工具使用

  • 选择对象
代码语言：javascript
复制
两种方式：
一：点击图像
二：鼠标左键框选
选中多个图形后，不选某个图形的方法：
框选需要的层叠图形后，按住shift键》点击不需要的图形
  • 圈围

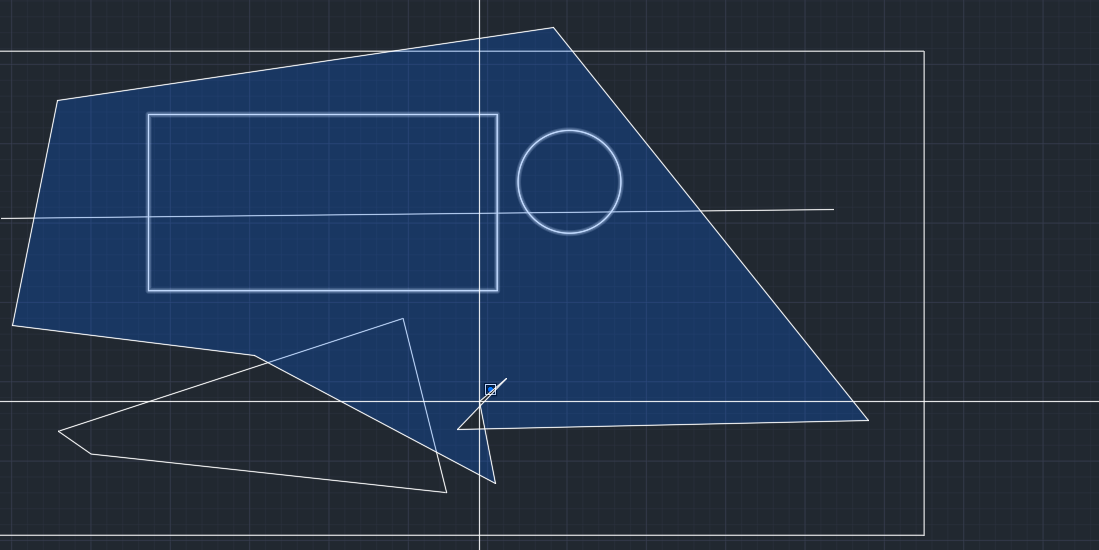

代码语言：javascript
复制
点击鼠标左键+WP
蓝色范围
  • 圈交
代码语言：javascript
复制
点击鼠标左键+CP
蓝色范围
  • 删除工具使用
代码语言：javascript
复制
E+空格
  • 显示图形
代码语言：javascript
复制
快捷：Z+空格
显示图像的全部：双击滚轮

第五节：构造线的使用

代码语言：javascript
复制

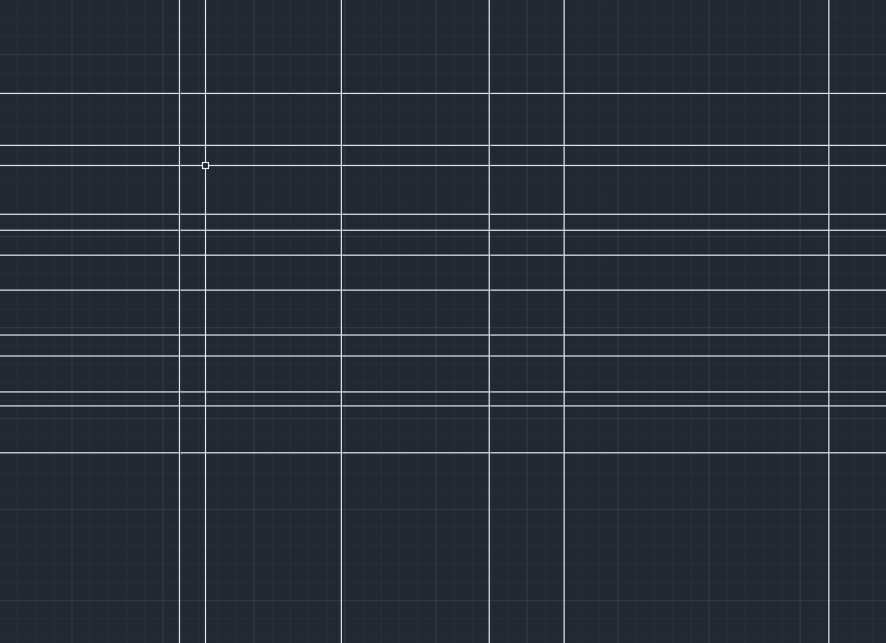

构造线：两端无线延长的直线

水平构造线：XL+空格+V+空格
垂直构造线：XL+空格+H+空格

第六节：多段线使用

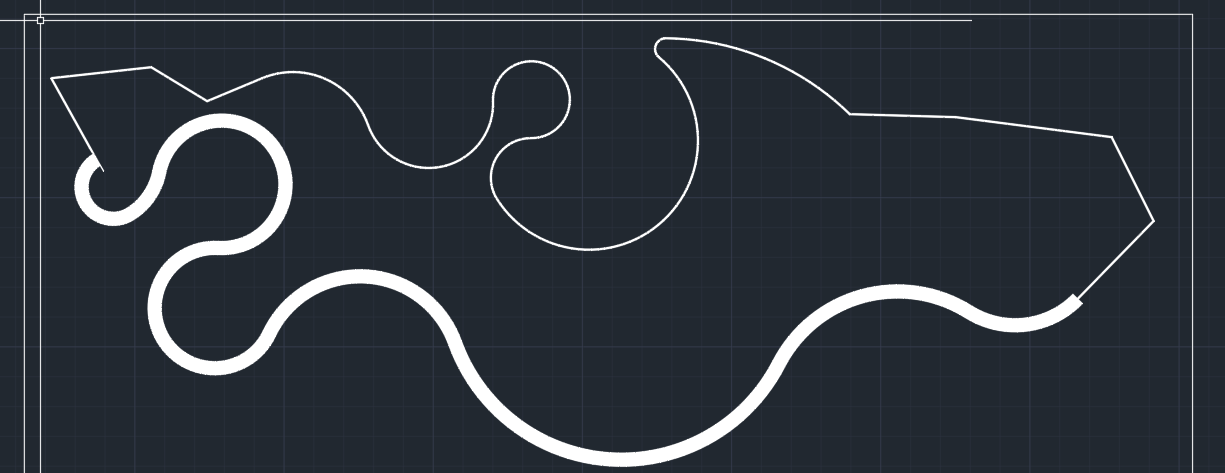

代码语言：javascript
复制
多段线：不同的线组合在一起，很多段或很多个小点组成
命令：PL
注意点：修改宽度时，需要按2次空格

第七节：弧形、圆形、椭圆

  • 弧形
代码语言：javascript
复制
A+空格
  • 圆形
代码语言：javascript
复制
C+空格

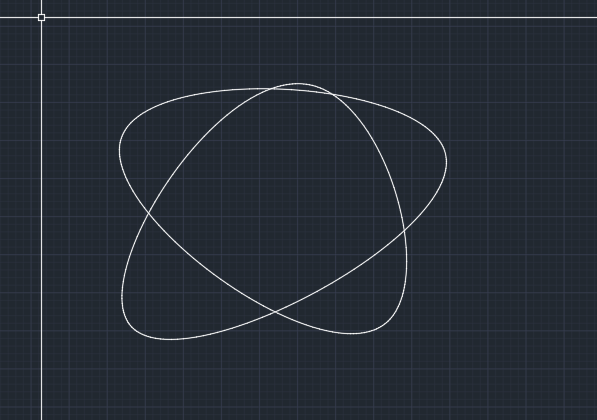

  • 椭圆
代码语言：javascript
复制
EL+空格

第八节：偏移、倒角、倒圆角

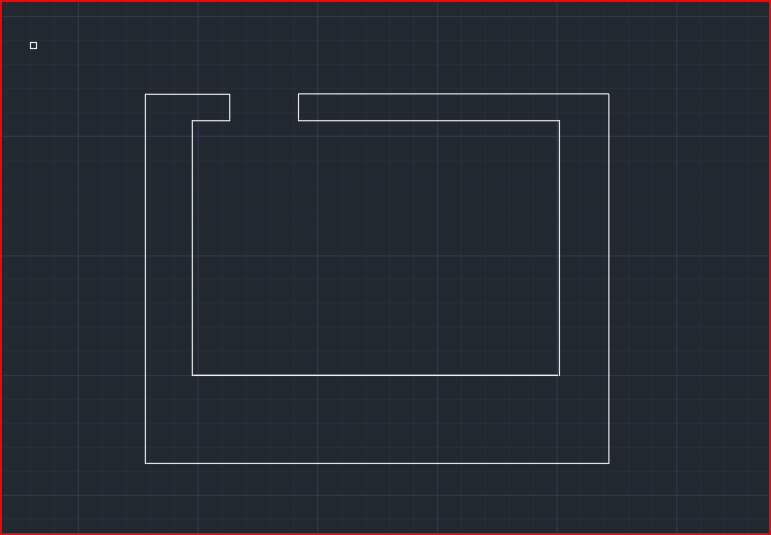

  • 偏移
代码语言：javascript
复制
O+空格
说明：偏移功能类似于做好一条直线后，复制
  • 倒角、倒圆角
代码语言：javascript
复制
F+空格
说明：让两条方向不同的直线相交
倒圆角：F+空格+R+空格

第九节：移动、选择

  • 移动
代码语言：javascript
复制
M+空格
  • 旋转
代码语言：javascript
复制
RO+空格

第十节：镜像工具、复制工具使用

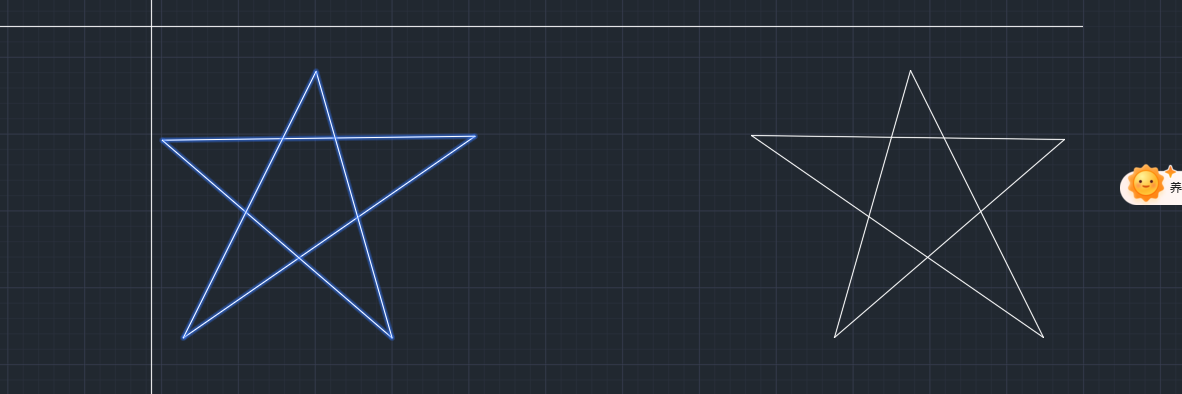

  • 复制
代码语言：javascript
复制
CO+空格
  • 镜像
代码语言：javascript
复制
MI+空格

第十一节：矩形使用

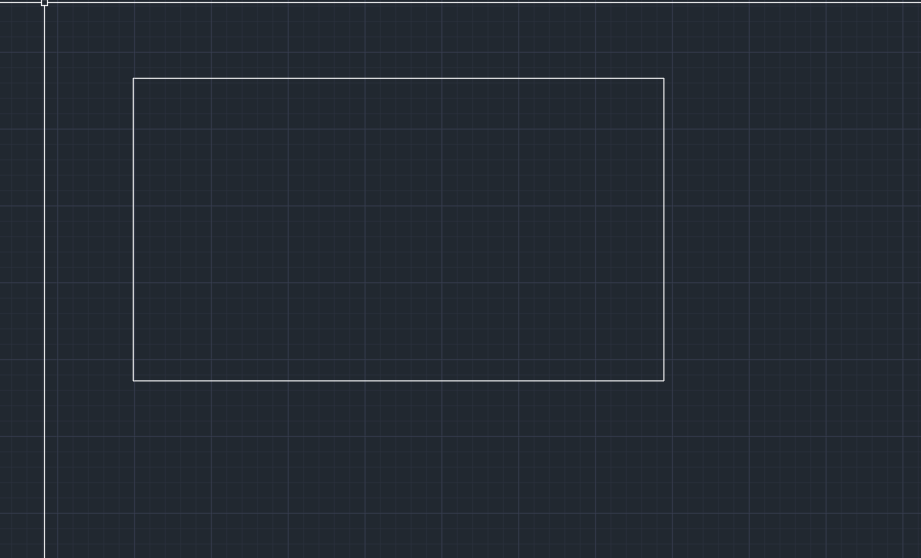

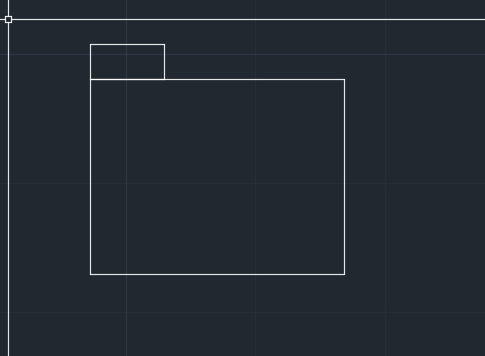

  • 矩形
代码语言：javascript
复制
REC+空格

第十二节：样条曲线

代码语言：javascript
复制
SPL+空格

第十三节：多边形绘图方法

  • 等边多边形
代码语言：javascript
复制
POL+空格

第十四节：点的样式、等分

  • 点的样式
代码语言：javascript
复制

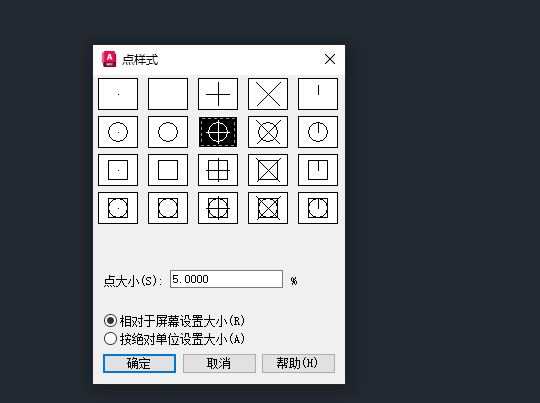

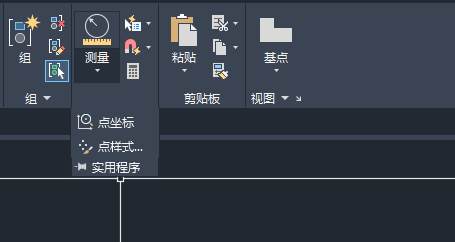

常用工具》实用程序》点样式
  • 等分
代码语言：javascript
复制
点：
PO+空格

定数等分：
DIV+空格

定距等分：
ME+空格

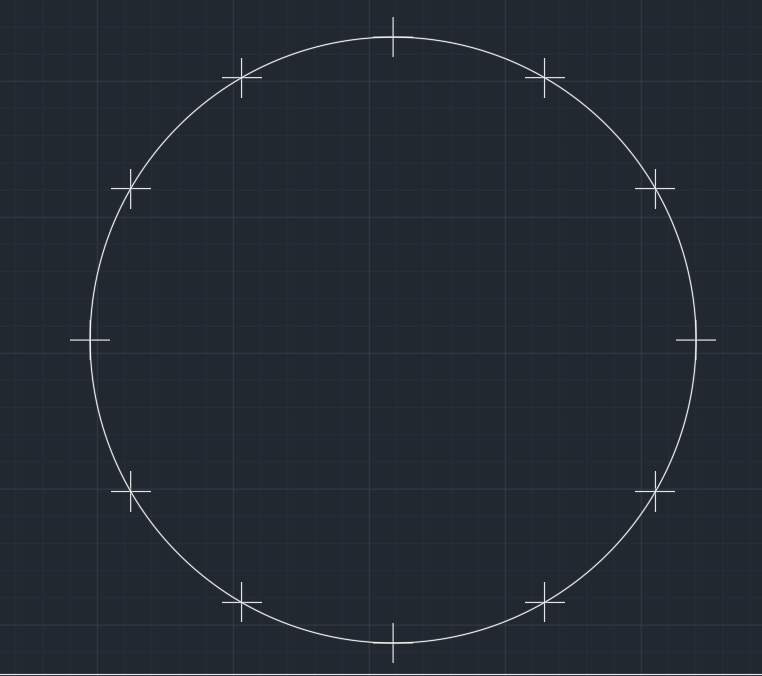

  • 例-钟表

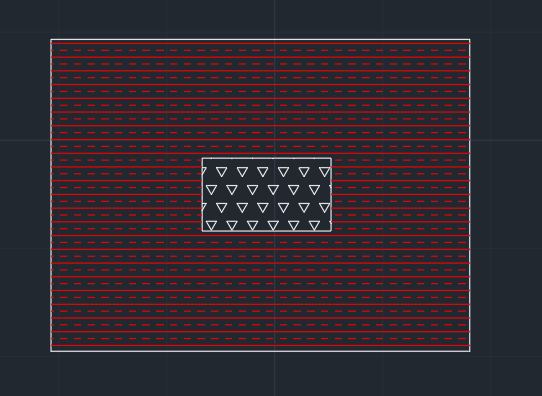

第十五节：填充使用

代码语言：javascript
复制

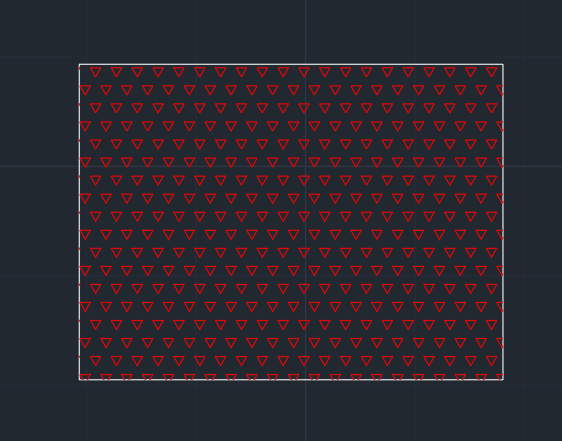

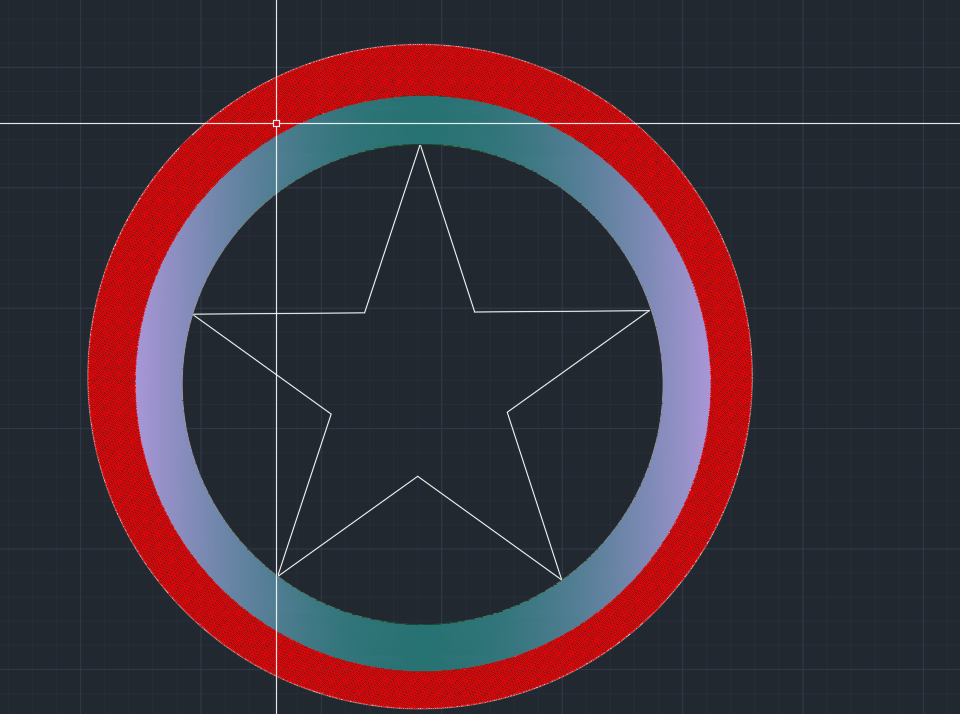

填充：
H+空格

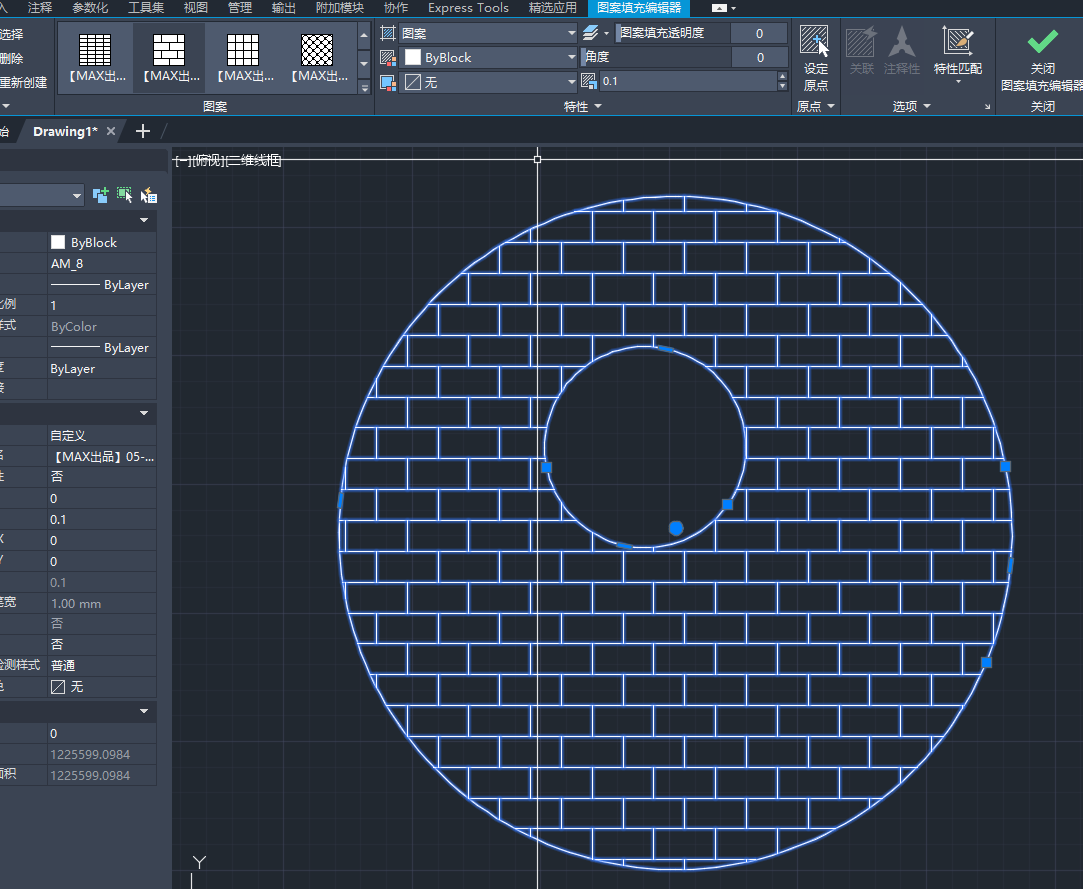

  • 自定义填充图案
代码语言：javascript
复制
步骤：

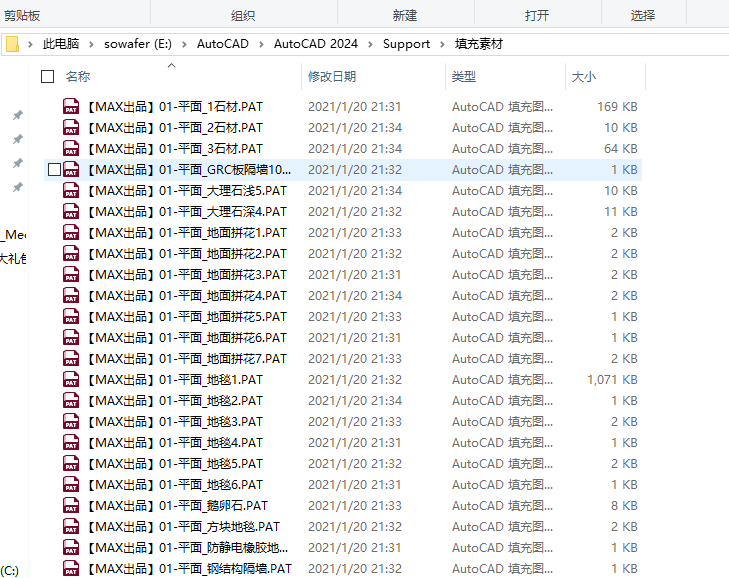

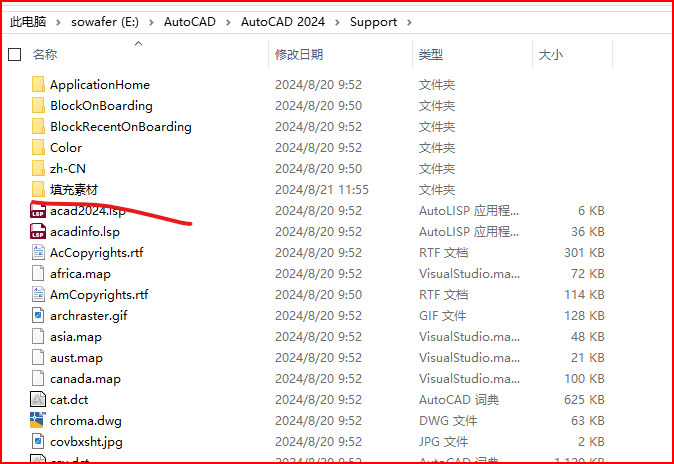

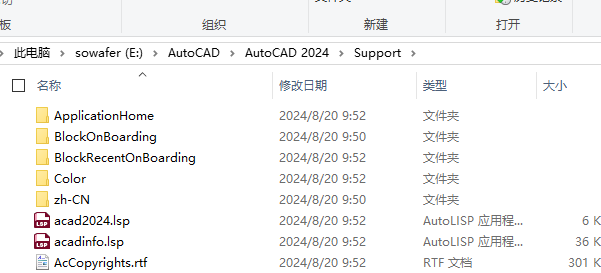

1 找到autoCAD安装位置后，进入Support文件夹
代码语言：javascript
复制
2 新建一个填充素材文件夹，并将素材文件放入其中
代码语言：javascript
复制

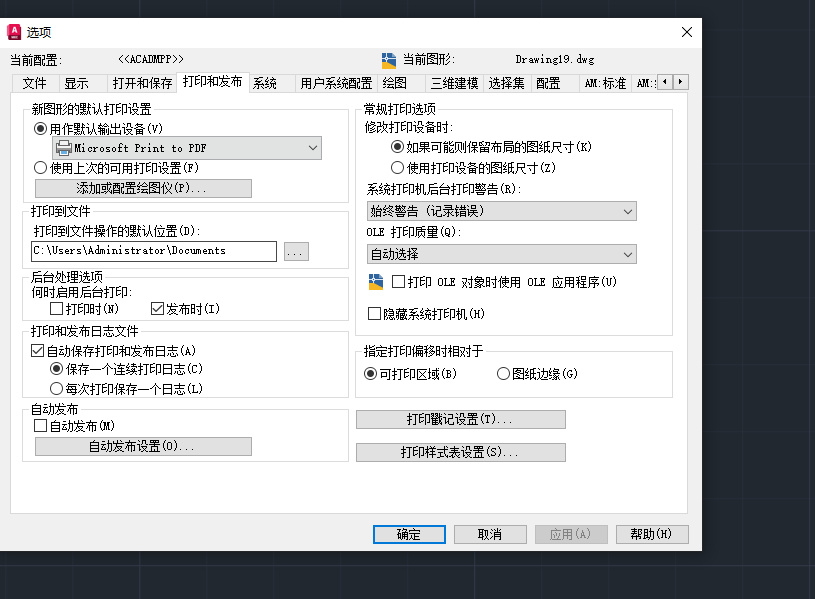

3 返回到autoCAD，OP+空格进入选项对话框
代码语言：javascript
复制

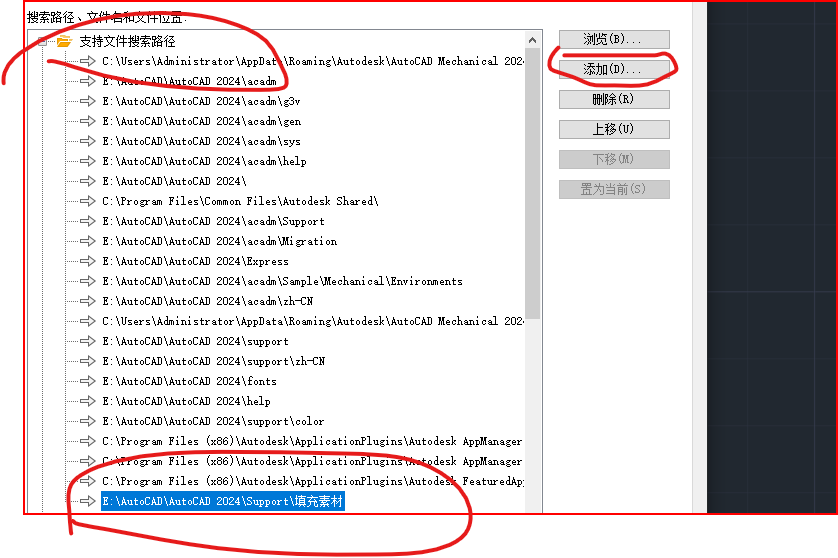

4 选择文件栏》点击添加》复制填充素材文件文字路径到其中，》点击确定

第十六节：边界、面域的使用

  • 边界
代码语言：javascript
复制
边界等于新增一个多段线图形（新增一个图形）
BO+空格
  • 面域
代码语言：javascript
复制
面域等于 整合合并一个图形
REG+空格

第十七节：修订线及覆盖区

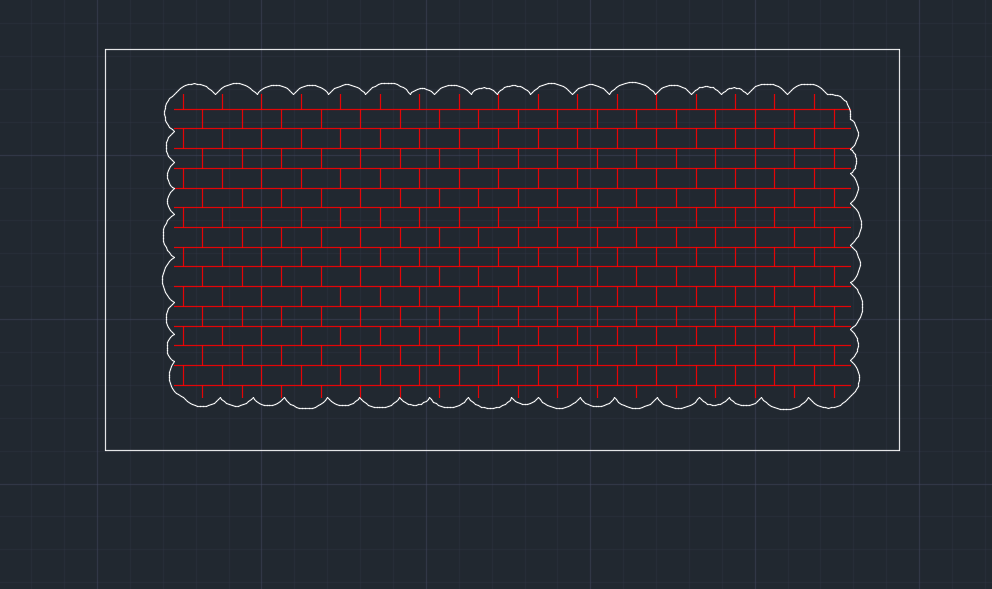

  • 修订线
代码语言：javascript
复制
REVC+空格 》 （对象）O+空格
  • 覆盖区

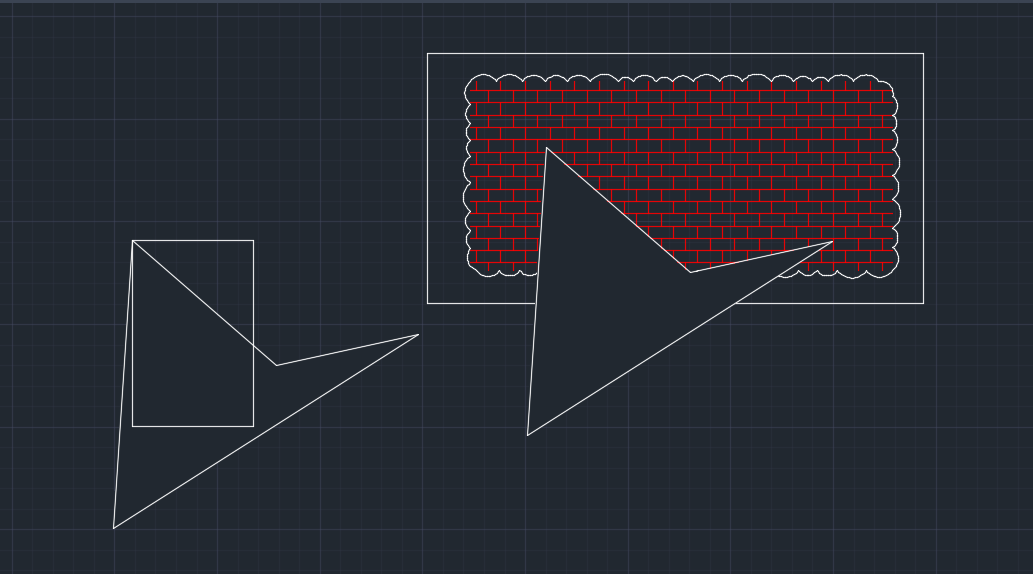

代码语言：javascript
复制
WIP+空格
特点：覆盖区只能遮盖在它之前画的组件，它之后画的图形是不能遮盖的。

第十八节：拉伸、拉长、延伸、修剪

  • 拉伸
代码语言：javascript
复制
S+空格
  • 拉长
代码语言：javascript
复制
LEN+空格
  • 延伸
代码语言：javascript
复制
EX+2次空格
  • 修剪
代码语言：javascript
复制
TR+空格

第十九节：阵列使用

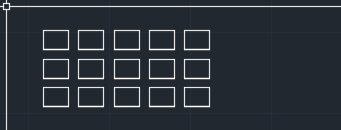

  • 矩形阵列使用
代码语言：javascript
复制
AR+空格
  • 环形及其他阵列使用

第二十节：对齐命令使用

  • 对齐
代码语言：javascript
复制
# alert
AL+空格

第二十一节：打断、合并

  • 打断
代码语言：javascript
复制
BR+空格
  • 合并
代码语言：javascript
复制
# 不平行的无法合并
J+空格

第二十二节：块的使用

代码语言：javascript
复制

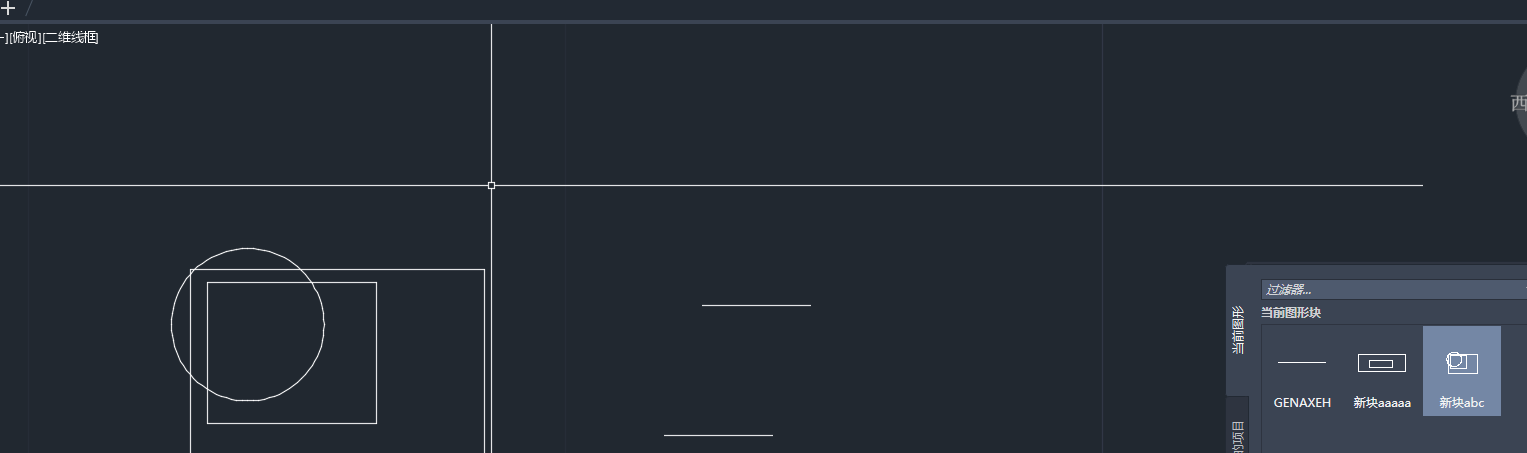

块分为：临时块、永久块

临时块：

代码语言：javascript
复制
# 只能在当前文件使用

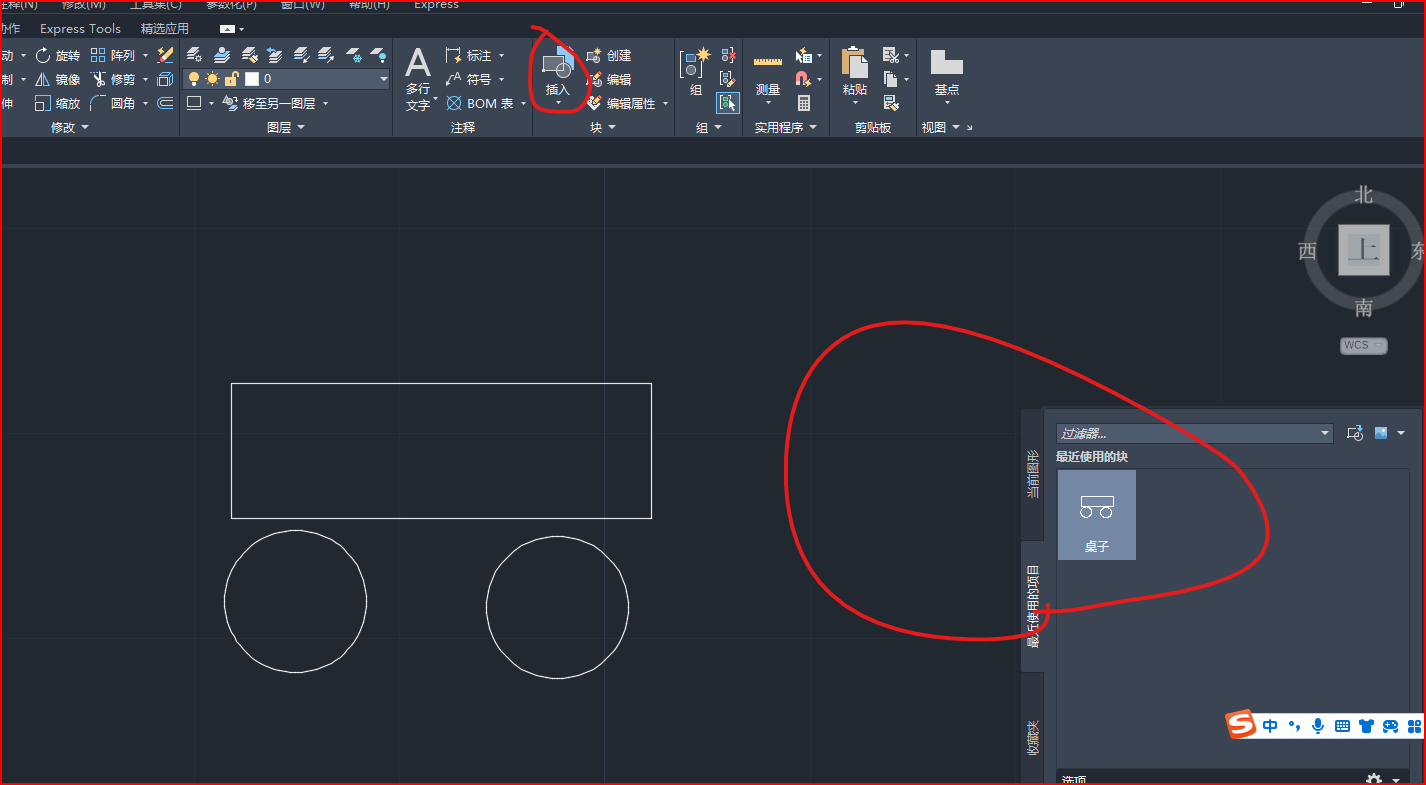

B+空格

永久块

代码语言：javascript
复制
W+空格

第二十三节：线的特性、设置线性

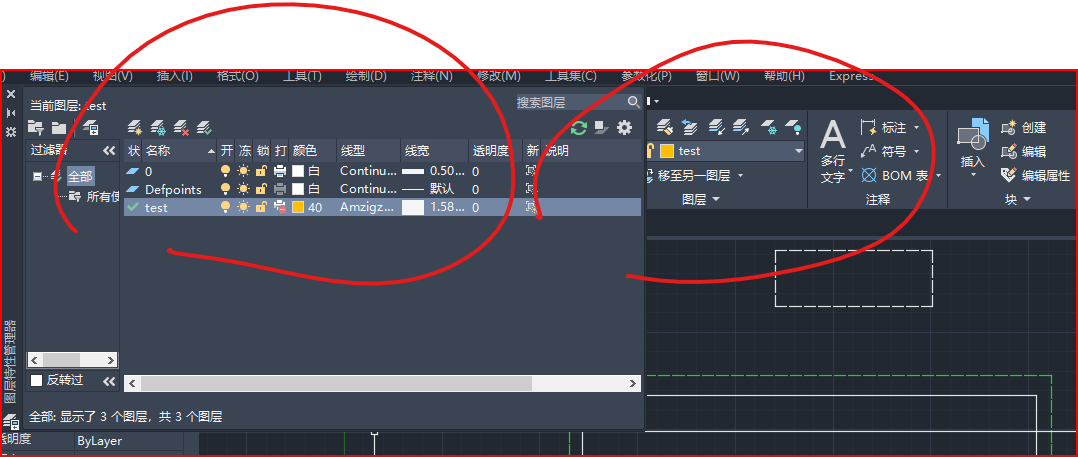

第二十四节：图层使用

代码语言：javascript
复制
LA+空格
