EtherCAT从站转RS232/RS485主站总线协议转换网关

EtherCAT从站转RS232/RS485主站总线协议转换网关

一，设备主要功能

疆鸿智能JH-ECT004实现EtherCAT网络与Modbus网络之间的数据通讯，可分别连接Modbus设备网络到EtherCAT网络，并且支持具有不同Modbus通讯波特率和其它设置。即将Modbus设备转换为EtherCAT设备。

应用广泛：：应用于支持RS485接口的变频器、仪表、上位机、扫码枪等等。例如在智能仓储系统中，货架的位置信息采集可能通过RS485接口的传感器完成，而整个仓储的控制系统基于EtherCAT网络。利用这种转换，能够准确、快速地将传感器数据采集到控制系统中，实现货物的精准存储和管理。

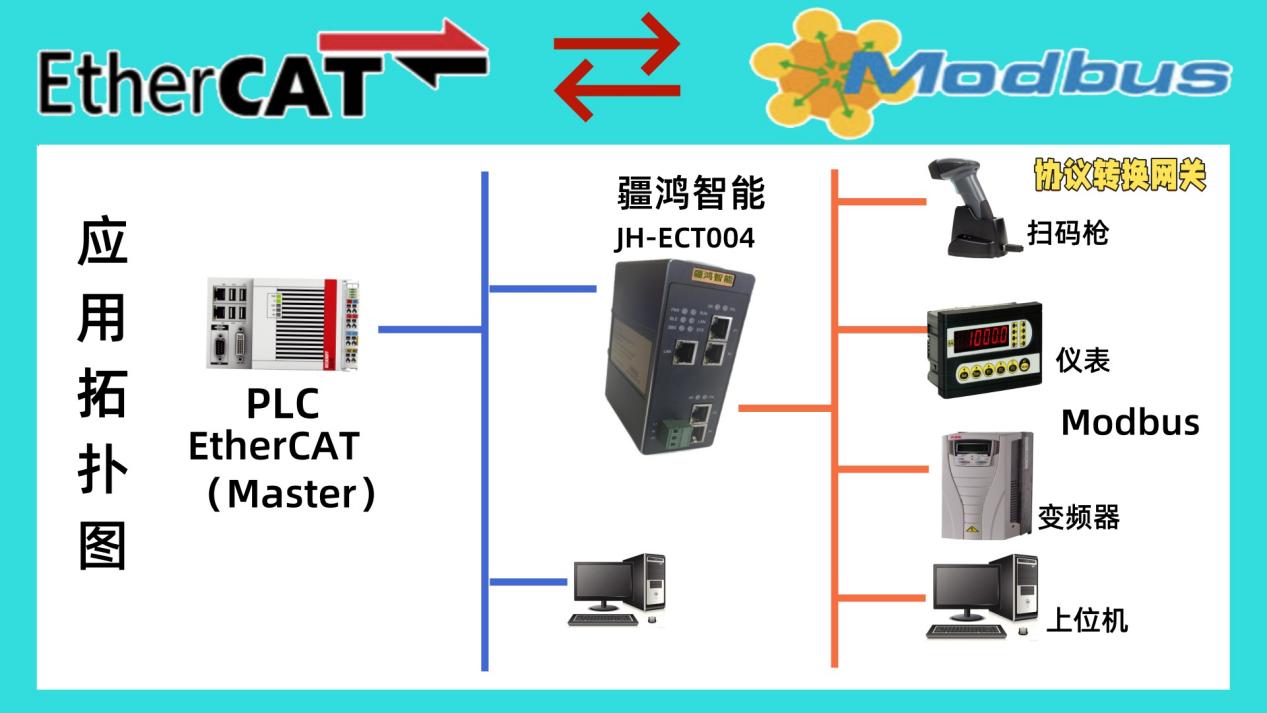

二，典型应用拓扑图

004

三，设备技术参数

疆鸿智能JH-ECT004在EtherCAT一侧为EtherCAT从站，在Modbus一侧可以作为Modbus主站

ESI文件由配置工具自动生成

支持最大的输入字节数为500字节，最大的输出字节为500字节

支持Modbus RTU主站/从站

支持波特率：1200bit/s, 2400bit/s, 4800bit/s, 9600bit/s, 19200bit/s, 38400bit/s, 57600bit/s, 115200bit/s其它波特率可以定制。

校验方式：无、奇、偶

数据位：7、8、9位

停止位：1位、2位

功能码：作为Modbus RTU主站，支持01H、02H、03H、04H、05H、06H、0FH;

四，配置方法

1、正确连接电源，网线插入CFG配置口将疆鸿智能JH-ECT004与PC相连，给网关上电;

2、打开配置软件，根据需求在配置软件中进行配置(请参考配置软件的使用方法);

3、将配置下载到网关中;

4、连接主站控制器与网关模块;

5、等待网关会与PLC之间建立连接，此时ECT指示灯常绿;

6、网关模块Modbus侧通讯正常后，Tx、Rx绿色指示灯闪烁;

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-40～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

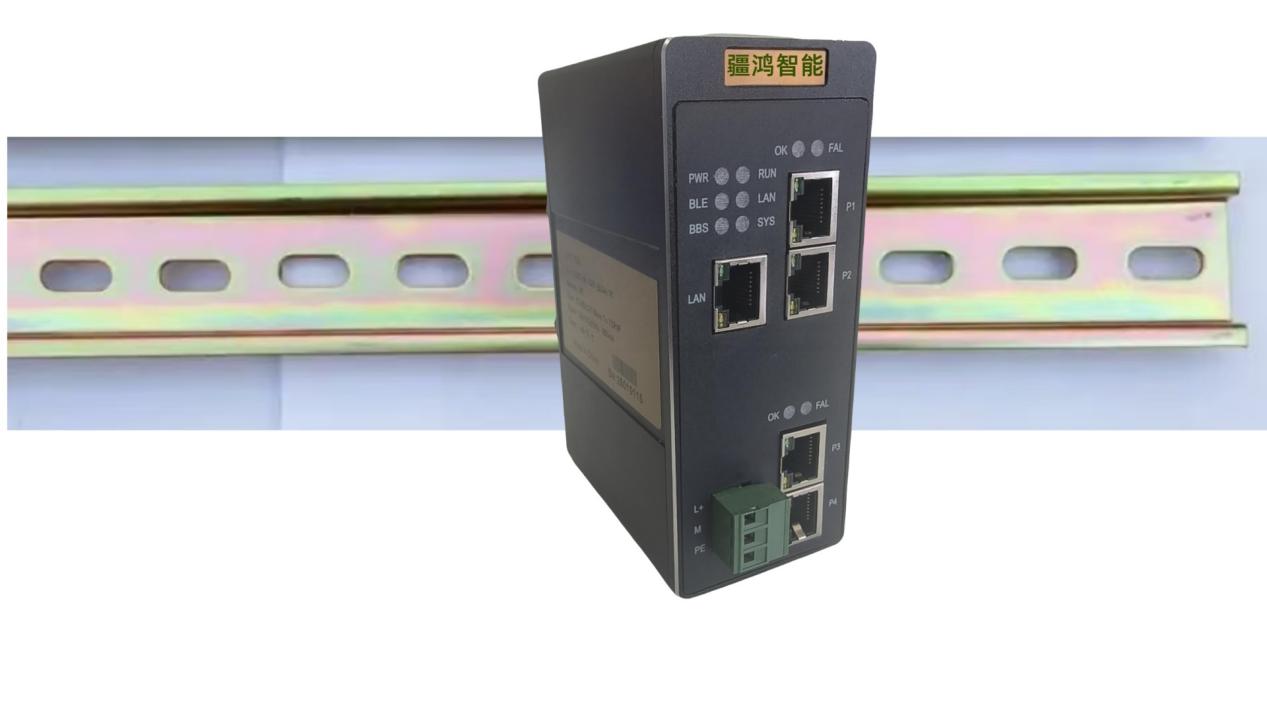

六，导轨安装图

导轨图片
