高速信号处理设计原理图:619-基于双FMC接口 ZU19EG 的6U VPX采集存储计算处理卡

原创
作者头像
用户11859187
发布2025-10-11 10:47:00
发布2025-10-11 10:47:00
340
举报

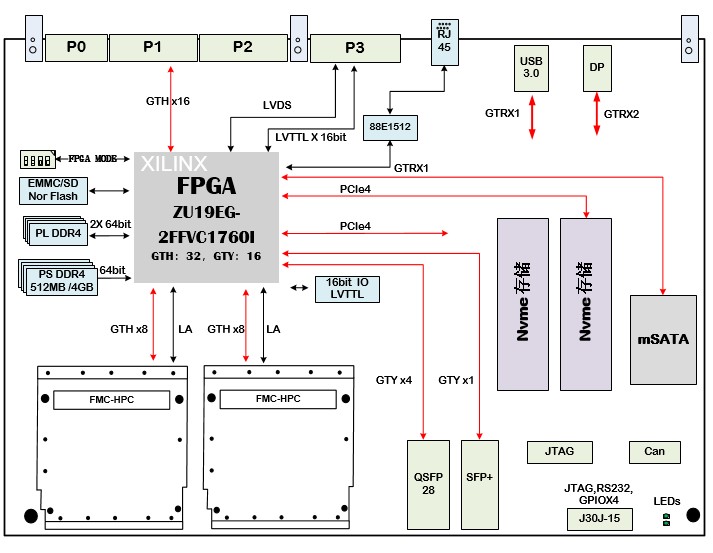

一、板卡概述

      该板卡是采集、存储、计算、管理一体的高集成度、加固型的信号处理平台,北京太速科技板卡基于Xilinx公司Zynq UltraScale+ MPSOC系列SOC XCZU19EG-FFVC1760架构,其中,ARM端搭载一组64-bit DDR4,总容量达4GB,可稳定运行在2400MT/s,板卡ARM对外支持1路USB3.0接口、2路千兆以太网接口、1路DP输出接口、2路调试串口(RS232)、2路Can接口;板卡具有自控上电顺序,支持多种启动模式,如Nor Flash启动,EMMC启动,SD卡启动等。PL端扩展两路标准FMC HPC接口,支持8路GTH(GTY)接口和LA/HA/HB全定义接口;PL端支持一组64-bit DDR4,容量均为4GB,最高运行速率支持2666MT/s;PL端8个GTH扩展PCIe接口,2个QSFP28 100G光纤;6U VPX 接口支持16个GTH和32对LVDS。板卡设计满足工业级要求,可用于高速信号的采集,存储和计算,管理一体化设计应用。

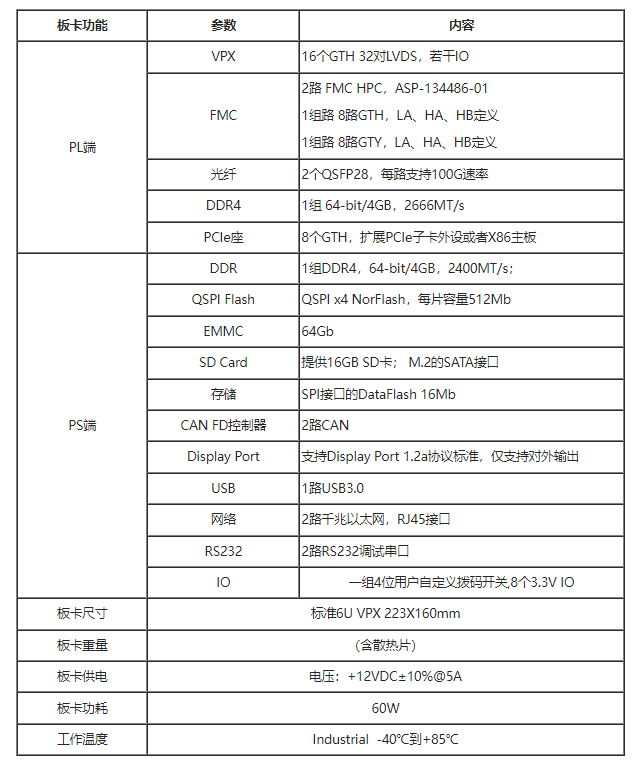

二、主要功能和性能

三、软件支持:

● PS端QSPI加载测试代码;

● PS端EMMC加载测试代码;

● PS端SD卡加载测试代码;

● PS端DDR4读写测试代码;

● PS端千兆网口收发测试代码;

● PS端RS232接口读写测试代码;

● PS端CAN接口读写测试代码;

● PS端DisplayPort接口测试代码;

● PS端USB3.0接口读写测试代码;

● PL端SPI接口的DataFlash读写测试代码;

● PL端4组 M.2接口ibert模式测试代码;

● PL端的DDR读写测试代码

● PL端6U VPX 接口PCIe Gen3 x8 XDMA接口测试软件;

● 其它GPIO信号连通性测试代码;

四、应用领域:

● 采集计算管理一体高速信号处理

ZU19EG开发板, 高速信号处理, 信号处理平台, 信号处理平台 采集计算管理
