MDK启动文件堆栈空间手动指定地址方法和验证

原创

Simon223

发布于 2025-10-11 13:31:52

1190

文章被收录于专栏：安富莱嵌入式技术分享安富莱嵌入式技术分享

【应用场景】

比如STM32H743/H750系列，他有多个RAM空间，这里我们将需要快速执行的堆栈空间分配到DTCM， 0x2000 0000，128KB容量末尾。程序主RAM分配到AXI SRAM, 0x2400 0000，512KB容量

【设置验证】

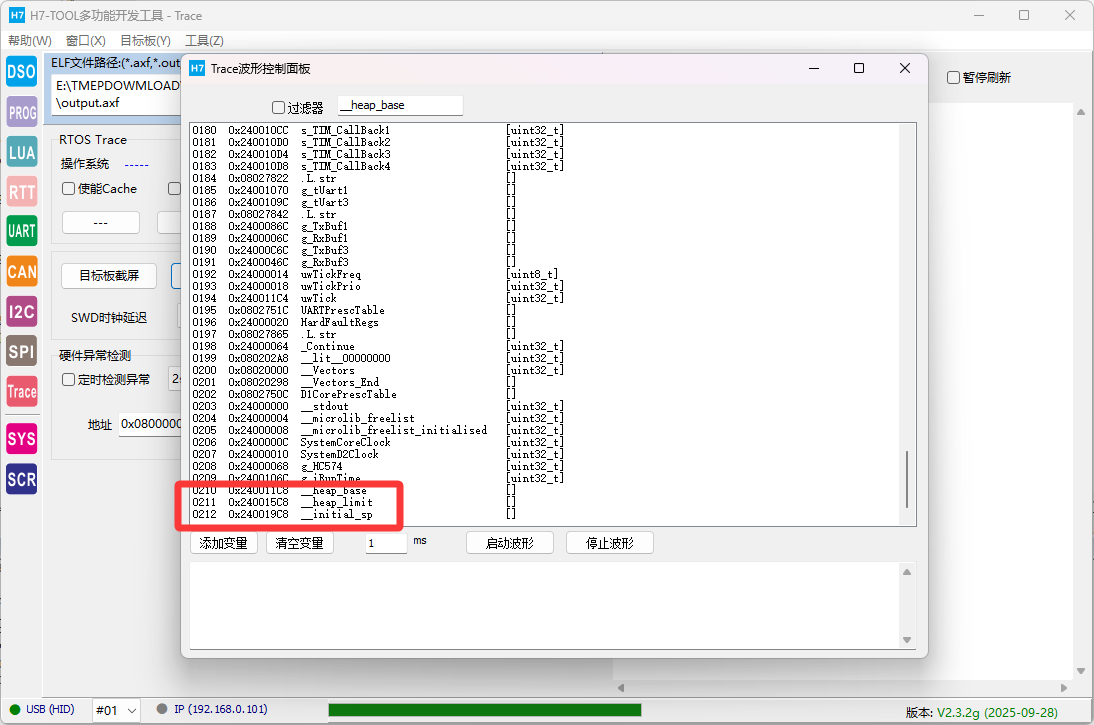

默认设置的情况下，堆栈空间是这样的，从地址0x240011C0开始，前1KB是heap，后面1KB是stack

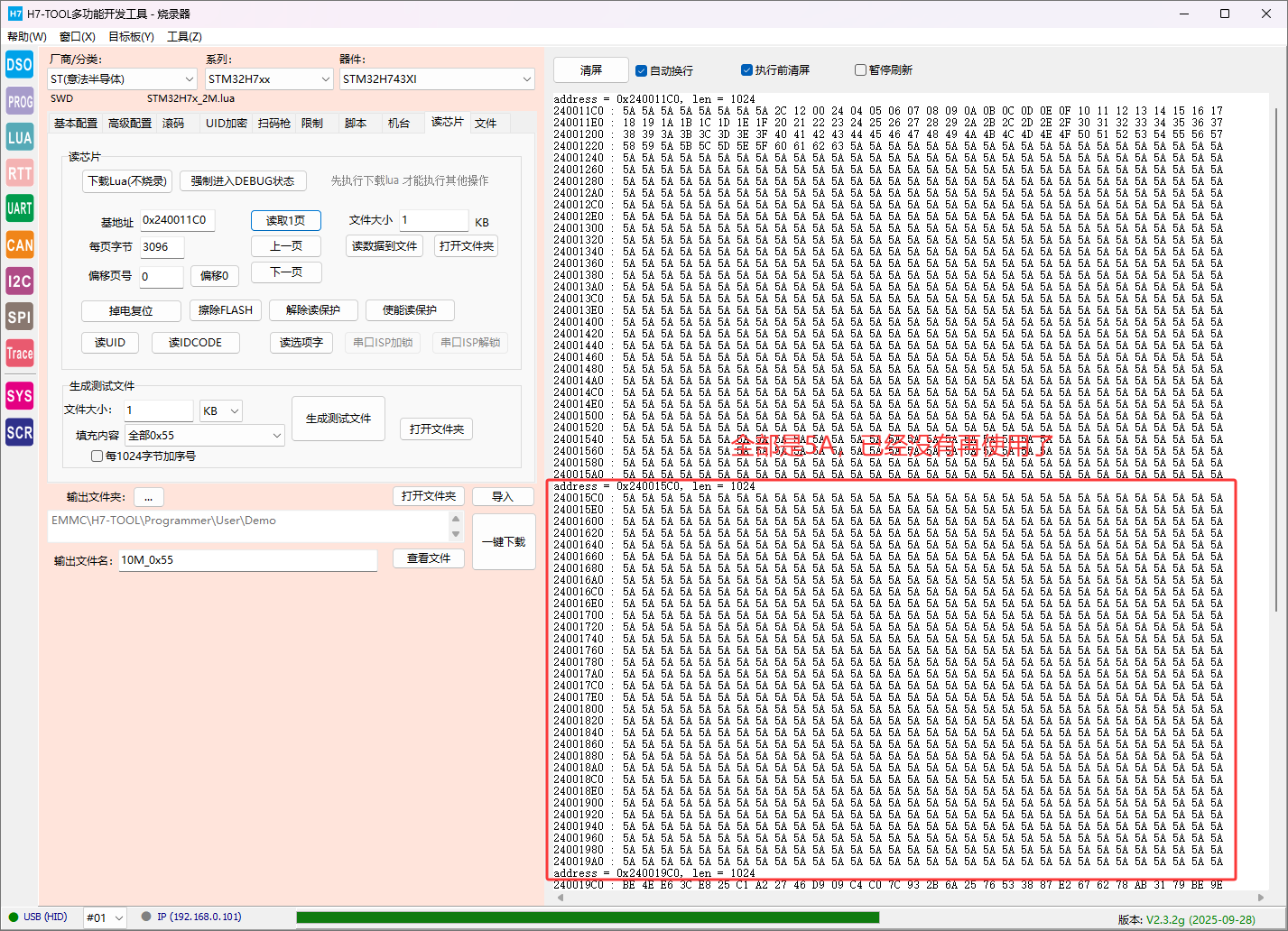

为了方便看问题，我将堆栈都初始化为0x5A了。

为了方便展示问题，我们这里设置STACK大小和HEAP大小都配置为1KB，并设置STACK到DTCM末尾的1KB，即如下配置：

; Amount of memory (in bytes) allocated for Stack
; Tailor this value to your application needs
; <h> Stack Configuration
;   <o> Stack Size (in Bytes) <0x0-0xFFFFFFFF:8>
; </h>

Stack_Size      EQU     0x00000400

                AREA    STACK, NOINIT, READWRITE, ALIGN=3
Stack_Mem       SPACE   Stack_Size
__initial_sp    EQU     0x2001FFFF


; <h> Heap Configuration
;   <o>  Heap Size (in Bytes) <0x0-0xFFFFFFFF:8>
; </h>

Heap_Size       EQU     0x0000400

                AREA    HEAP, NOINIT, READWRITE, ALIGN=3
__heap_base
Heap_Mem        SPACE   Heap_Size
__heap_limit

这个时候，可以看到，stack已经没有再占用AXI SRAM空间了
