1. 项目背景

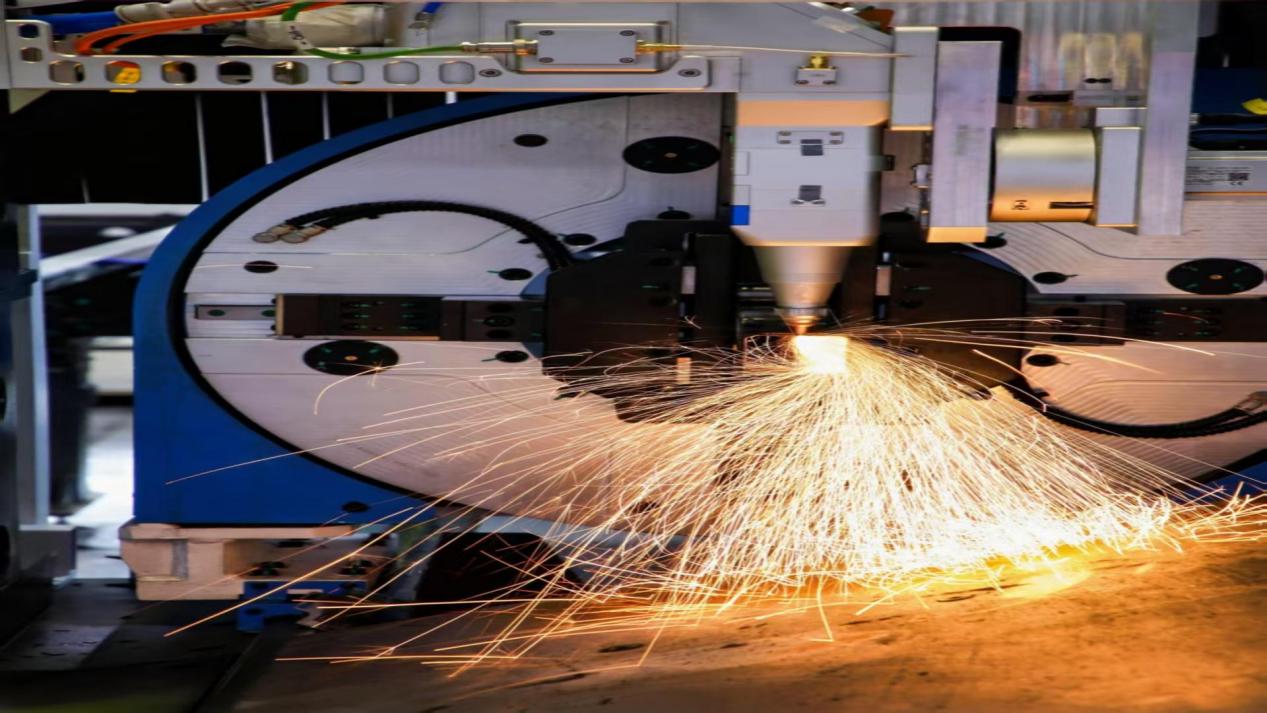

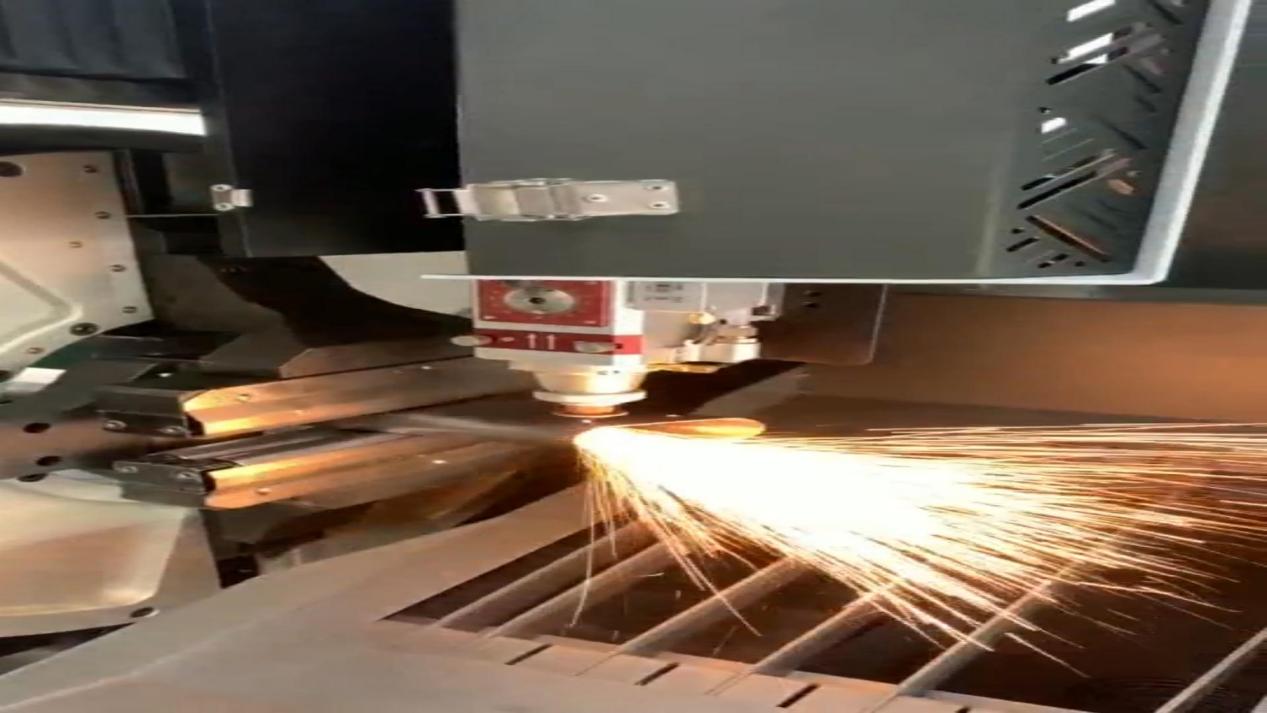

在工业自动化领域，不同设备间的通信协议差异常成为系统集成的难题。某制造企业生产线中，核心控制器采用支持ETHERCAT总线的倍福PLC，而新增的激光切割设备仅支持MODBUS RS485通信。由于两种协议不兼容，导致数据无法直接交互，影响了生产线的协同工作效率。传统改造方案需对激光切割机硬件进行升级，成本较高且实施周期长。因此，需寻找一种经济高效的协议转换方案，在不改变现有设备结构的前提下实现无缝通信。

4df340478d2607ea5b6808de48898d6e_c4877746ly1hzkbblhsltj20j60j63yu

2. 解决方案

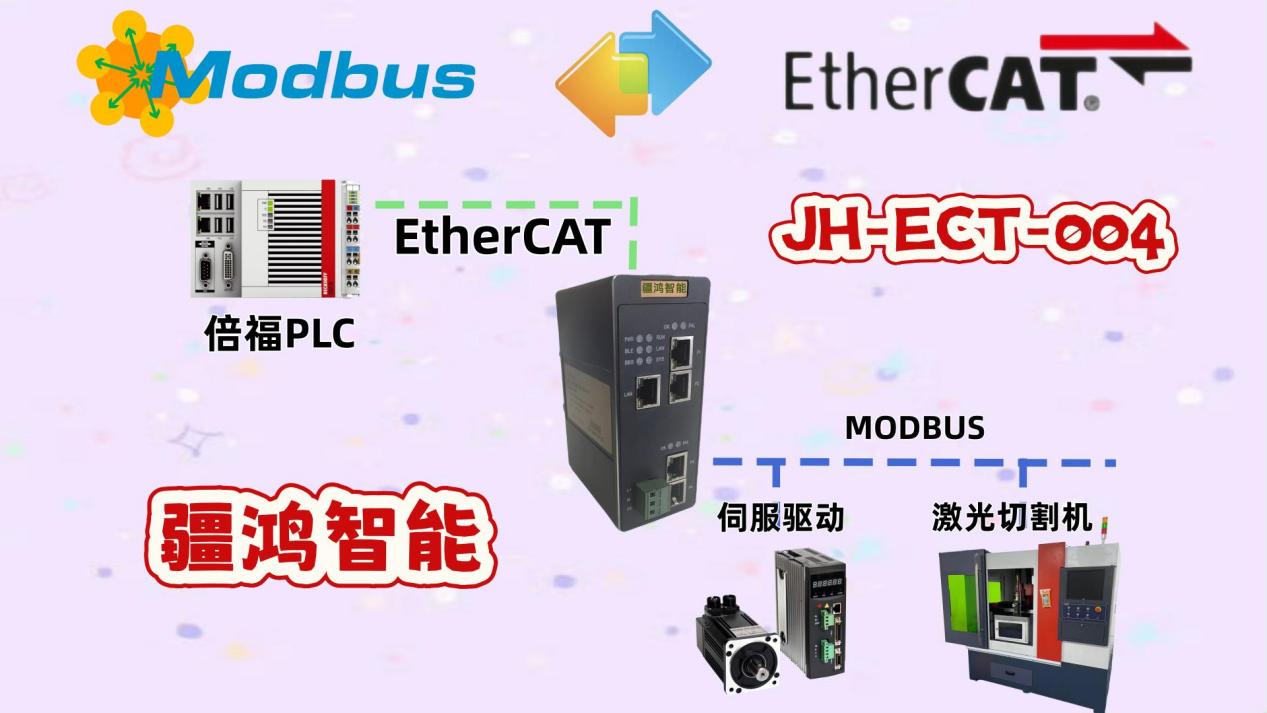

针对协议不兼容的问题，采用协议网关作为核心转换设备。该网关需具备以下功能：

- 通过ETHERCAT接口与倍福PLC通信，实时采集控制指令与设备状态。

- 通过RS485接口连接激光切割机，以MODBUS协议传输数据。

- 实现数据格式与通信规则的动态映射，确保指令解析与响应的准确性。

具体实施中，通过配置网关内部参数，将PLC发送的ETHERCAT数据包转换为MODBUS寄存器读写操作，并遵循激光切割机的自由协议格式。同时，网关支持错误重传与信号隔离功能，提升了通信链路的可靠性。

424a6f8e2d09d169db5903d9df47f47f_25db9db601aaf7634c8ea9ef92e41779_for=bg

3. 网关设备选型

经综合比较，选用某国产多功能工业网关。其硬件搭载双核处理器，配备1个ETHERCAT从站接口和1个光电隔离的RS485接口，支持-40~75°C宽温工作环境。软件层面，内置协议库支持ETHERCAT与MODBUS RTU/ASCII的双向转换，并提供图形化配置工具，可灵活定义数据地址映射关系。该设备兼具成本优势与适配性，有效降低了集成复杂度。

4. 应用效果

系统投入运行后，实现了预期目标：

- 实时性提升：激光切割机接收指令的延迟稳定在20ms以内，满足产线节拍要求。

- 稳定性增强：网关连续运行3个月未出现通信中断，数据丢包率低于0.01%。

- 维护便捷：网关诊断接口可实时监测通信状态，故障排查效率提高60%以上。

此外，该方案避免了设备硬件改造，节省了约15%的集成成本。

51c92bbf12c5351a7df6d9e7bbdbdef8_1740041537618470IdQq

5. 总结

本次通过协议网关实现ETHERCAT与MODBUS RS485转换的实践表明，针对异构设备通信问题，采用专用转换设备是一种兼具经济性与实用性的解决方案。其核心价值在于通过软硬件协同设计，以较低成本打破了协议壁垒，为同类企业的设备集成提供了参考。未来，随着工业通信技术的发展，柔性化、模块化的协议转换方案将进一步提升智能制造系统的适应性。
