H90A4A :120V大功率同步降压芯片方案 48V60V80V90V100V降3.3V5V12V/4A动态响应卓越 近100%占空比

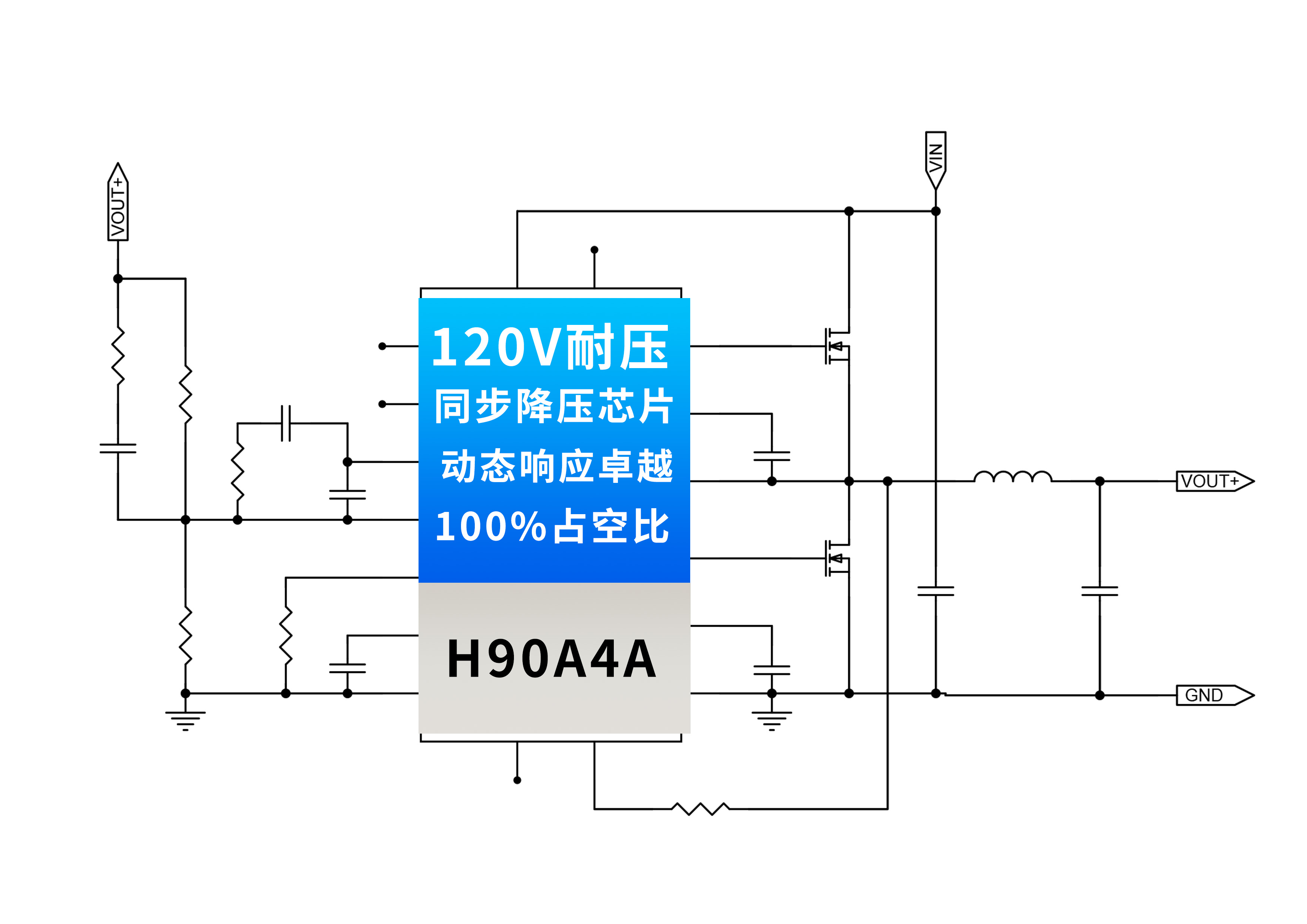

H90A4A：优异性能的120V高压大功率同步降压解决方案

在现代电子系统中，尤其是在工业控制、汽车电子和新能源领域，对电源管理芯片的要求日益严格。它们需要应对宽范围、高电压的输入波动，提供高效、稳定、洁净的电源输出，并能在复杂的电磁环境和动态负载条件下可靠工作。H90A4A便是在此背景下诞生的一款高性能、全集成同步降压DC-DC转换器，其卓越的参数和丰富的功能使其成为高压降压应用中的理想选择。

一、 核心性能优势：为高压严格环境而生

H90A4A的竞争力在于其宽的电压适应能力和良好的功率处理能力。其输入电压范围覆盖6V至120V，能够应对48V、60V、80V乃至100V等常见工业总线电压，甚至能承受更高的电压浪涌冲击，为系统提供了坚固的一道防线。在输出方面，它支持0.8V至60V的宽范围可调输出，大输出电流达4A，能够直接为微处理器、FPGA、多类传感器和通信模块提供3.3V、5V或12V等标准电压，实现了从高电压总线到低电压负载的直接、高效转换。

其 “近100%占空比” 能力是一个关键亮点。当输入电压非常接近输出电压时（例如，从12V输入降至5V输出），传统降压芯片的开关管导通时间会逼近周期极限，导致效率下降。而H90A4A在此工况下，其同步整流管可以近乎持续导通，使得输入输出之间的压差降至低，显著提升了低压差条件下的转换效率，拓宽了其应用场景。

二、 优异的动态响应与优异的控制模式

“动态响应优异”是该芯片的另一大标签。这意味着当负载电流发生剧烈、快速的跳变时（例如，设备从待机模式突然进入全速运行），H90A4A能够通过其快速的控制环路，迅速调整开关占空比，将输出电压的波动抑制在极小的范围内。这对于核心处理器和模拟电路的稳定运行至关重要，避免了因电压跌落或过冲导致的系统复位或数据错误。

为了适应不同的应用需求，H90A4A支持频率可调（100kHz至1MHz）。用户可以根据效率优先（选择较低频率）或元器件体积优先（选择较高频率，从而使用更小的电感和电容）的原则进行灵活优化。同时，它提供了FPWM（强制连续导通模式）。在轻载时，FPWM模式能避免传统PWM模式跳入脉冲 skipping 模式所产生的噪声，并保持开关频率恒定，这非常有利于通过电磁兼容性（EMC）测试，简化了产品认证的难度。

三、 高集成度与全方位的保护机制

作为一款同步整流芯片，H90A4A内部集成了功率MOSFET，取代了传统非同步方案中需要的外部续流二极管。这不仅简化了外部电路设计，更通过降低导通压损和反向恢复损耗，将系统效率提升至95%以上，减少了热能浪费，提升了系统可靠性。

在保护方面，H90A4A可谓“全副武装”：

软启动功能：通过在启动阶段缓慢变大占空比，有效防浪涌电流，保护了芯片自身和后级负载。

过流保护（OCP）：实时监测输出电流，在发生过载或短路时，迅速限制电流或关闭输出，防止损坏。

热关断保护（OTP）：当芯片结温超过阈值时，自动停止工作，待冷却后恢复，提供了的热良好保障。

输入欠压锁定（UVLO）：确保在输入电压未达到稳定工作阈值前，芯片不启动，避免了在异常低压下工作的不稳定状态。其VCC和栅极驱动电路也具备的UVLO保护，确保了内部逻辑和驱动的可靠性。

电源良好（PG）信号：该引脚会输出一个信号，指示输出电压是否已稳定在额定值的正常范围内。这为系统级的上电时序管理提供了便利。

四、 灵活的控制与紧凑的封装

芯片提供了使能（EN）引脚，允许通过外部信号控制芯片的开关，便于实现节约模式或远程控制。其死区自适应技术能够自动防止同步整流管的同时导通（直通），确保了开关过程的厉害与平滑，无需外部复杂设置。

这些功能都被集成在一个紧凑的ESSOP-10封装中。该封装具有良好的散热性能和较小的占板面积，非常适合空间受限且对散热有要求的应用场景。

五、 应用领域

凭借上述特性，H90A4A非常适合应用于：

电动汽车/电单车：车载电源系统、电池管理系统（BMS）、仪表盘供电。

工业自动化：PLC、伺服驱动器、工业机器人控制器。

通信设备：基站、路由器、交换机的二次电源。

太阳能发电系统：光伏逆变器中的控制电路供电

通用高压分布式电源架构。
