（云计算HCIP）HCIP全笔记（八）本篇介绍网络技术基础，包含：网络交换的流程、交换机原理、VLAN技术、VLAN划分与接口类型、路由原理、路由转发流程、静态路由和默认路由

1. 交换技术基础

1.1 以太网交换基础

1.1.1 以太网协议

以太网是当今现有局域网（Local Area Network，LAN）采用的最通用的通信协议标准，该标准定义了在局域网中采用的电缆类型和信号处理方法。

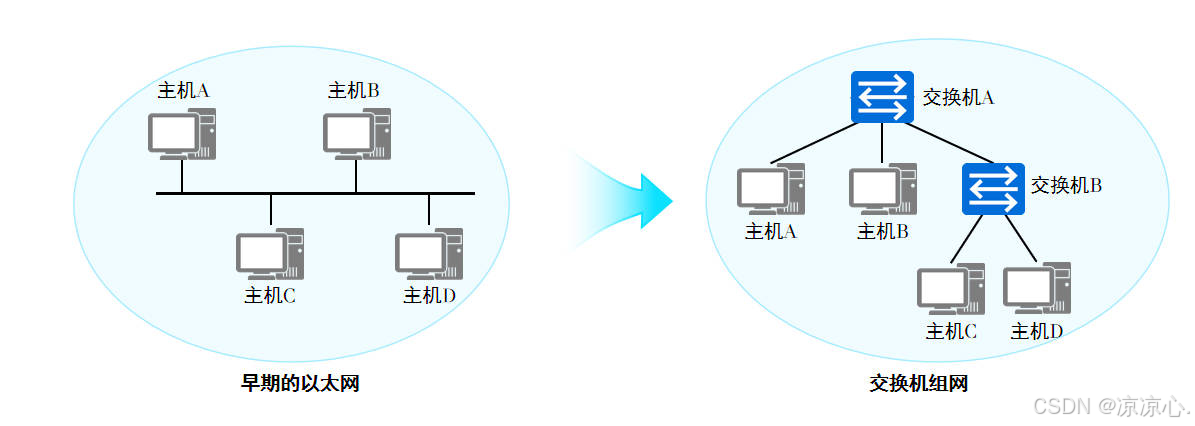

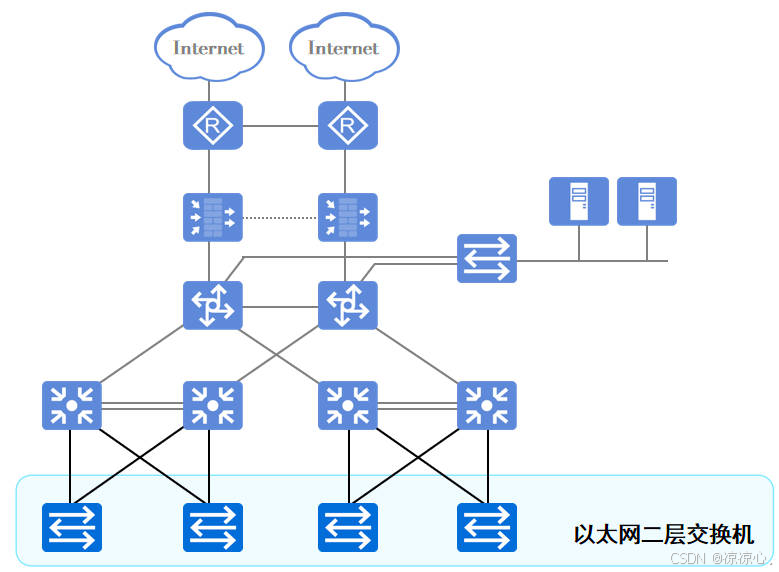

1.1.2 以太网二层交换机

以太网二层交换机转发数据的端口都是以太网口，并且只能够针对数据的二层头部（以太网数据帧头）中的MAC地址进行寻址并转发数据。

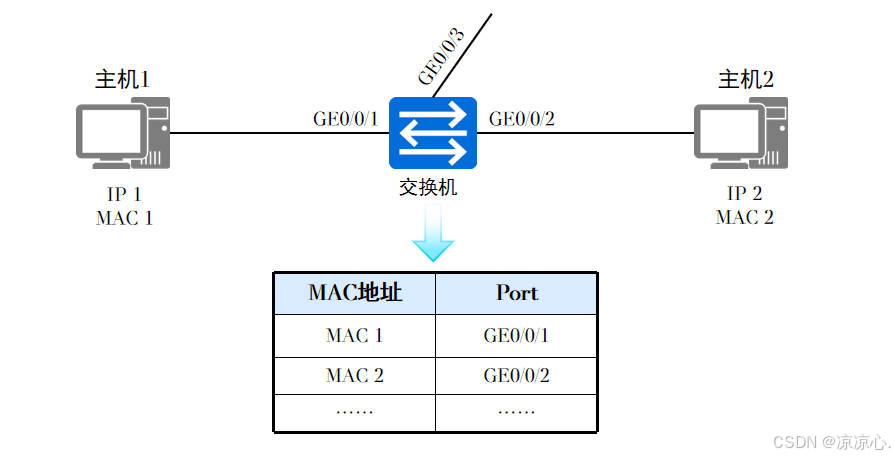

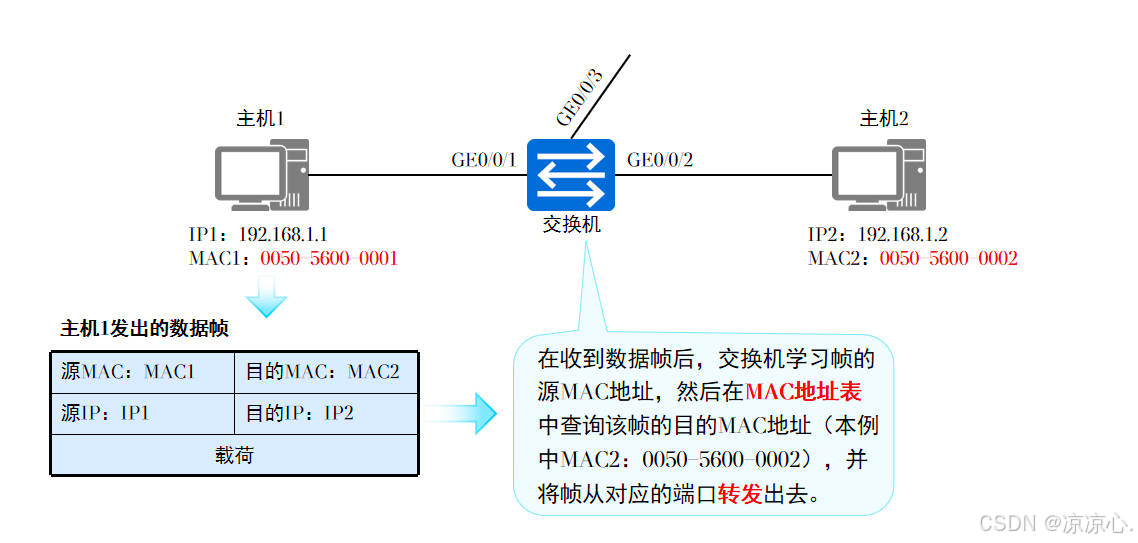

每台交换机中都有一个MAC地址表，存放了MAC地址与交换机端口编号之间的映射关系

1.1.3 交换机原理

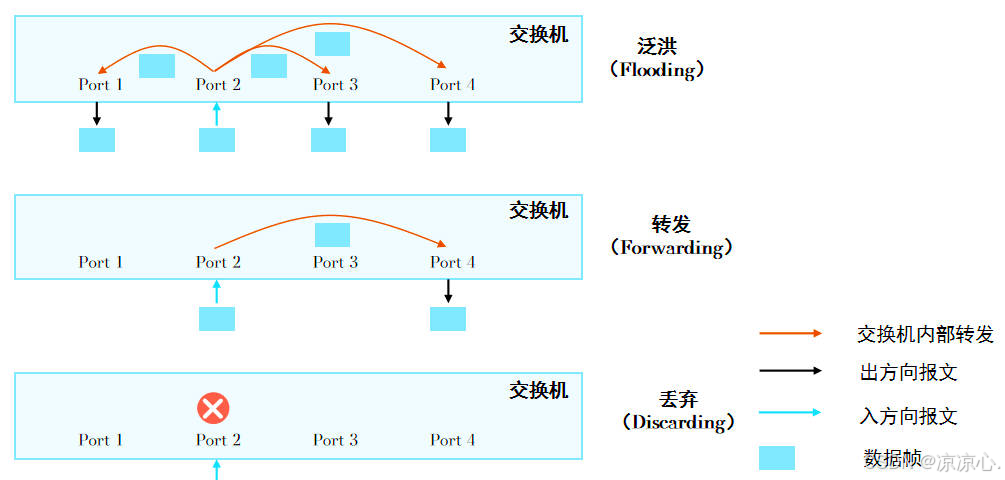

交换机的3中数据帧处理行为

• 交换机对于从传输介质进入某一端口的帧的处理行为一共有3种：

在这里插入图片描述

1.2 VLAN 技术基础

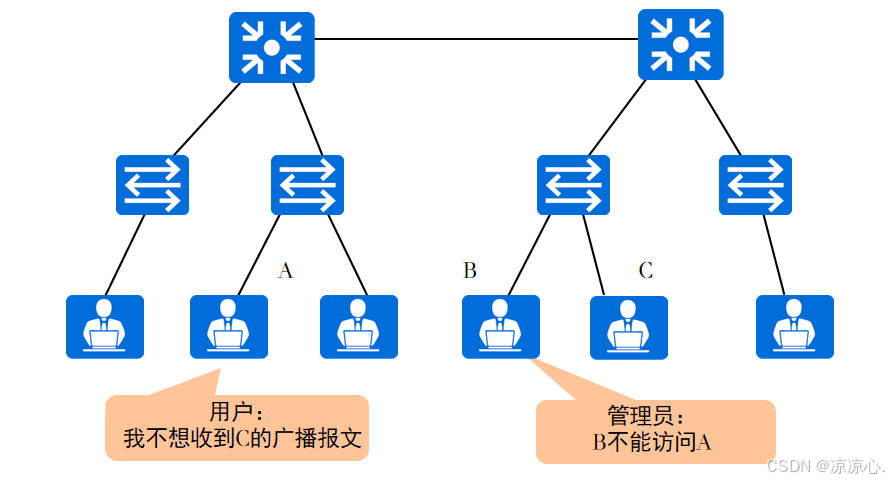

1.2.1 VLAN出现的原因

以太网缺少转发手段，广播影响范围广

在这里插入图片描述

信号传输由于没有限定的区域，就会在整个庞大的局域网或其他网络群中四处乱串

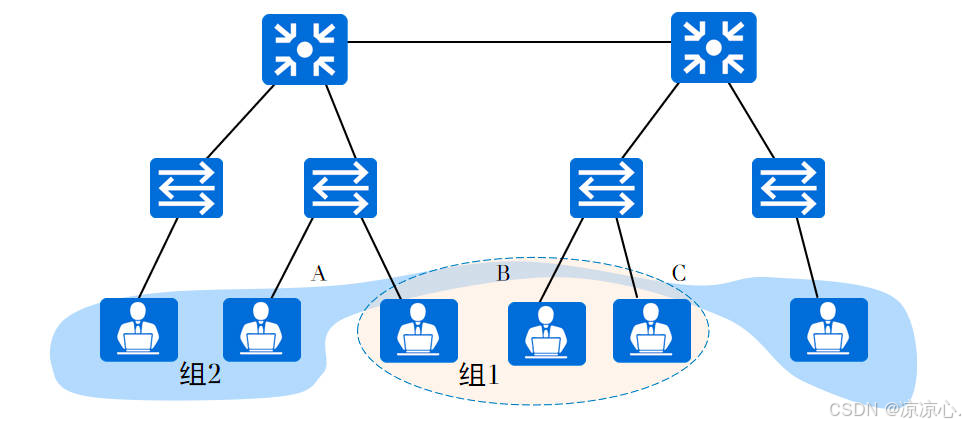

1.2.2 VLAN技术的目标

VLAN技术把用户划分成多个逻辑的网络（组），组内可以通信，组间不允许通信，二层转发的单播、组播、广播报文只能在组内转发。

同时，VLAN技术可以很容易地实现组成员的添加或删除。

在这里插入图片描述

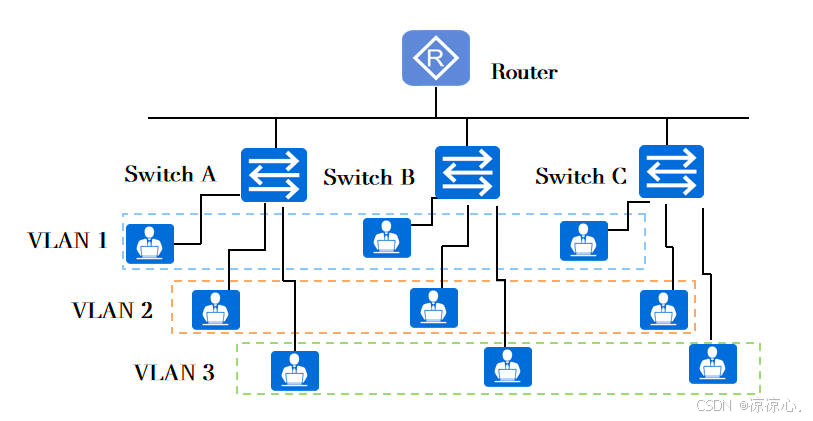

1.2.3 什么是VLAN

VLAN（Virtual Local Area Network）即虚拟局域网，是将一个物理的LAN在逻辑上划分成多个广播域（多个VLAN）的通信技术。

在这里插入图片描述

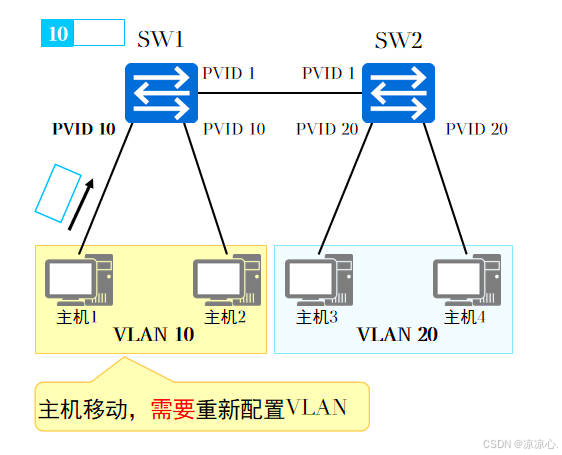

1.2.3.1 基于接口的VLAN划分

在这里插入图片描述

原理

• 根据交换机的接口来划分VLAN
• 网络管理员预先给交换机的每个接口配置不同的PVID，将该接口划入PVID对应的VLAN
• 当一个数据帧进入交换机时，如果没有带VLAN标签，该数据帧就会被打上接口指定PVID的Tag，然后数据帧将在指定PVID中传输

缺省VLAN，PVID

• Port VLAN ID，是接口上的缺省VLAN
• 取值：1~4094

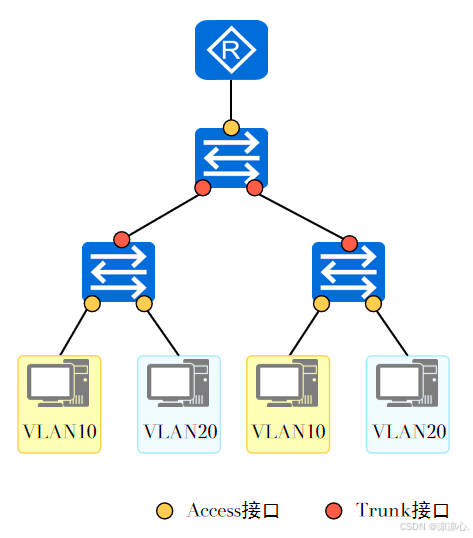

1.2.4 VLAN的接口类型

在这里插入图片描述

Access接口：

• 交换机上常用来连接用户PC、服务器等终端设备的接口。Access接口所连接的这些设备的网卡往往只收发无标记帧。Access接口只能加入一个VLAN。

Trunk接口：

• Trunk接口允许多个VLAN的数据帧通过，这些数据帧通过802.1Q Tag实现区分。Trunk接口常用于交换机之间的互联，也用于连接路由器、防火墙等设备的子接口。

Hybrid接口：

• Hybrid接口与Trunk接口类似，也允许多个VLAN的数据帧通过，这些数据帧通过802.1Q Tag实现区分。用户可以灵活指定Hybrid接口在发送某个（或某些）VLAN的数据帧时是否携带Tag。

2. 路由技术基础

2.1 路由基础原理

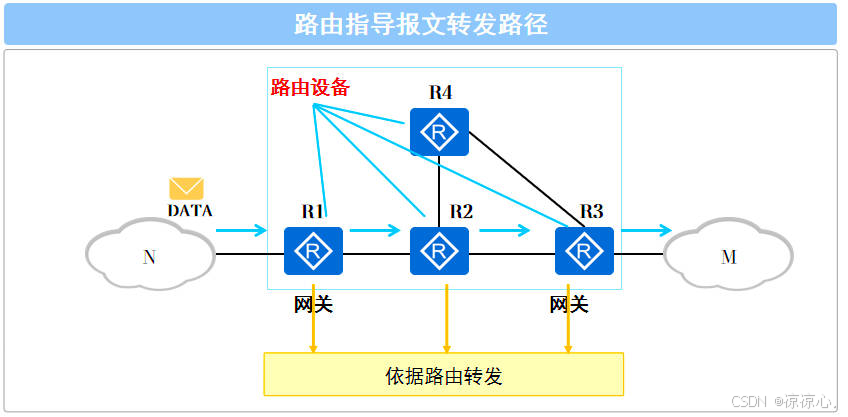

2.1.1 路由是什么

在这里插入图片描述

路由：

• 指导报文转发的路径信息，通过路由可以确认转发IP报文的路径。

路由设备：

• 依据路由转发报文到目的网段的网络设备，最常见的路由设备：路由器。

​ 路由设备维护着一张路由表，保存着路由信息。

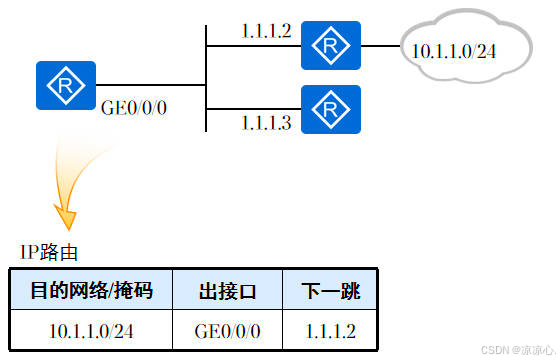

2.1.2 路由信息介绍

在这里插入图片描述

路由中包含以下信息：

• 目的网络：标识目的网段
• 掩码：与目的地址共同标识一个网段
• 出接口：数据包被路由后离开本路由器的接口
• 下一跳：路由器转发到达目的网段的数据包所使用的下一跳地址

这些信息标识了目的网段、明确了转发IP报文的路径。

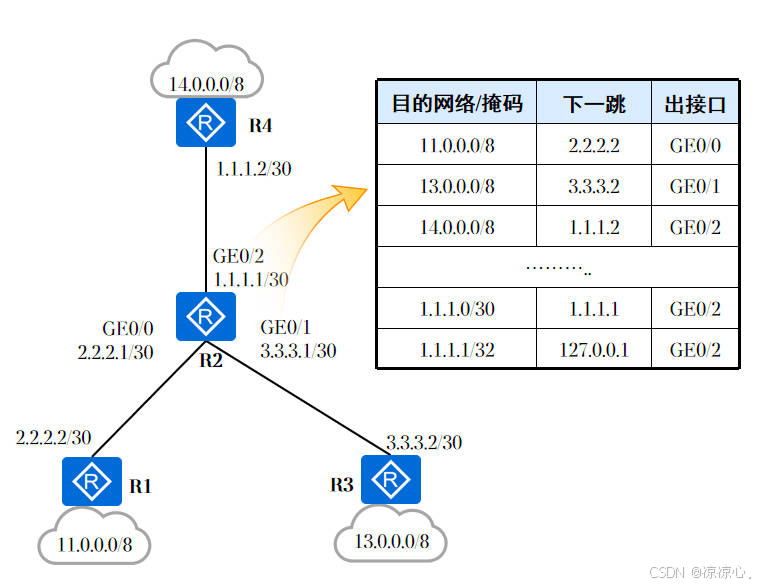

2.1.3 路由表

在这里插入图片描述

• 路由器通过各种方式发现路由
• 路由器选择最优的路由条目放入路由表中
• 路由表指导设备对IP报文的转发
• 路由器通过对路由表的管理实现对路径信息的管理

2.1.4 路由转发流程

在这里插入图片描述

ip1的请求要发送至ip2上去

请求先会来在网关1进行第一次的路由转发，转发到下一个路由处

来到网关2再进行第二次的路由转发，转发到网关3去

在网关3这匹配了路由表，发现网关内部是存在目标地址的，那么转发进行目标IP

2.2 静态和缺省路由

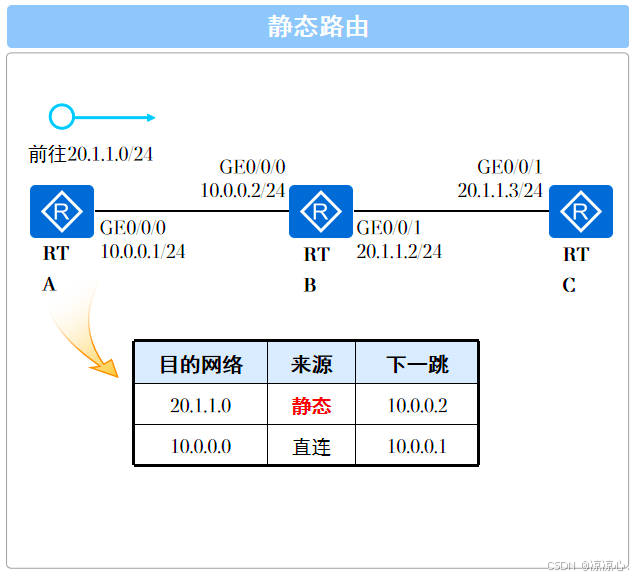

2.2.1 静态路由介绍

在这里插入图片描述

静态路由是由网络管理员手动配置路由条目，配置方便，对系统要求低，适用于拓扑结构简单并且稳定的小型网络

• 缺点是不能自动适应网络拓扑的变化，需要人工干预。
• RTA上转发目的地址属于20.1.1.0/24的报文，在只有直连路由的情况下没有路由匹配。此时可以通过手动配置静态路由，使RTA发送前往20.1.1.0/24网段的报文交给下一跳10.0.0.2转发。

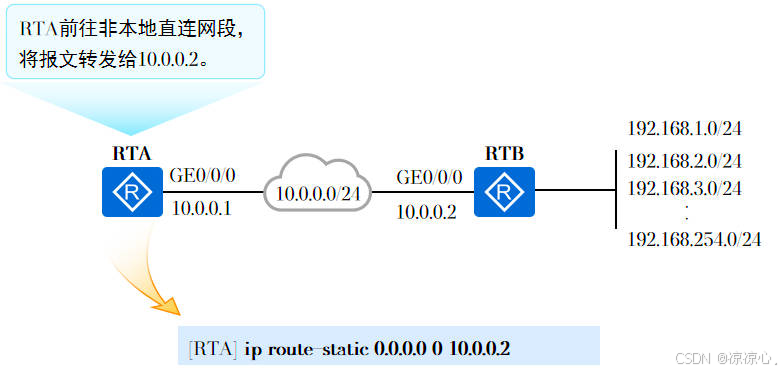

2.2.2 缺省路由（默认路由）

缺省路由是一种特殊的路由，当报文没有在路由表中找到匹配的具体路由表项时才使用的路由； 如果报文的目的地址不能与路由表的任何目的地址相匹配，那么该报文将选取缺省路由进行转发。

• 缺省路由在路由表中的形式为0.0.0.0/0，缺省路由也被叫做默认路由

在这里插入图片描述

缺省路由一般用于企业网络出口，配置一条缺省路由让出口设备能够转发前往Internet上任意地址的IP报文。
