MODBUS转PROFINET协议转换网关详解，建议点赞收藏

一、网关主要功能

实现Modbus转Profinet功能，能够实现Modbus接口仪表、变频器、综保、软启动器等设备接入到S71500、S71200、CPU315-2PN/DP、S7400等PROFINET网络系统，是串口Profinet网关的一种。网关在Profinet一侧是Profinet从站，在串口一侧物理接口有RS-485或-232两种，支持Modbus RTU主站或从站。

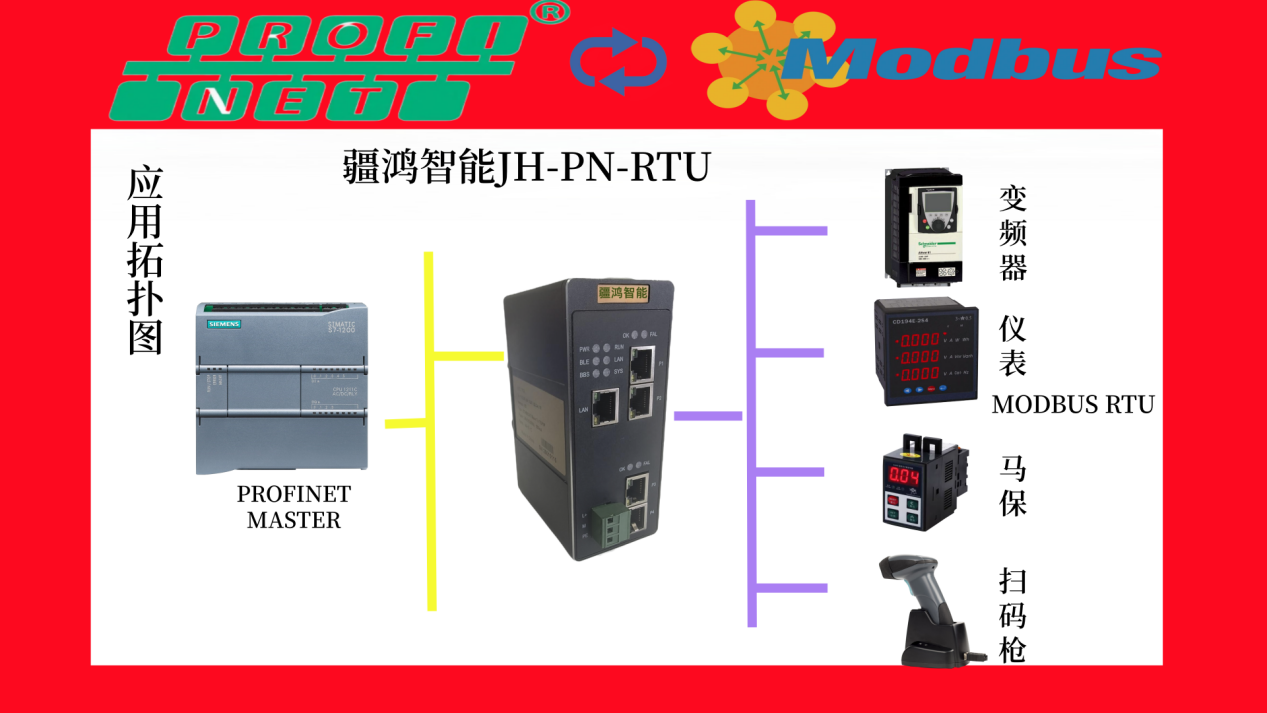

应用拓扑图

clone

二、产品优势特点

1、应用广泛：

凡具有RS232/485 接口，标准 MODBUS RTU 协议的设备都可以使用本产品实现与现场总线 PROFINET 的互连。如：具有 MODBUS 协议接口的变频器、电机启动保护装置、智能高低压电器、电量测量装置、各种变送器、智能现场测量设备及仪表等等。

2、应用简单：

用户不用了解 PROFINET 和 MODBUS 技术细节，用户只需参考本手册及提供的应用实例，根据要求完成配置，不需要复杂编程，即可在短时间内实现连接通信。

3、透明通信：

用户可以依照 PROFINET 通信数据区和 MODBUS 通信数据区的映射关系，实现 PROFINET 到 MODBUS 之间的数据透明通信。

4、通讯稳定可靠：

产品使用西门子专用 profinet 芯片解决方案，符合 profinet 协议规范，抗干扰能力强。

5、Modbus RTU:

指令可以选择轮流一直发送，也可以选择有变化后发送单次;可以选择从机在线检测功能

三、技术指标

1、网关在 Profinet 侧作为从站，在 Modbus 侧既可以作为主站又可以作为从站。Modbus 数据和 Profinet 数据的通信采用映射方式，使用方便。

2、两个 RJ45 以太网接口，支持 100BASE-TX，MDI/MDIX 自侦测, 集成以太网交换机，方便将 PROFINET 设备组成菊花链。

3、ROFINET/V2.2 协议，网关 PROFINET 侧采用实时(RT)通讯功能，符合： GB/T25105-2014《工业通信网络 现场总线规范 类型 10: PROFINET IO 规范》， IEC61158-5-10：2007，IDT。

4、电磁兼容指标： EFT： level 4; class A 浪涌： level 2; class A 静电: level 3 ;class A

5、支持 Modbus RTU 协议,支持 01H、02H、03H、04H 、05H、06H、0FH、10H 功能码。

6、MODBUS 协议接口为标准 RS232 或 RS485 接口可选(默认 RS485 接口)，半双工;波特率：300、600、1200、 2400、4800、9600、19.2K、38.4K、57.6K 可选;校验位(8 位无校验 1 停止位、8 位偶校验 1 停止位、8 位奇校验 1 停止位、8 位无校验 2 停止位)可选。

7、其他计数指标

最大输入/输出数据量

① Max Input Bytes ≤1440 Bytes

② Max Output Bytes ≤1440 Bytes

1)电源电压：通过网关接入生产线控制系统，网关供电：12-24V，冗余双路电源输入，集成3路以上modbus(RS485)传感器。

2)额定功率 3W(24V/125mA)。

3)环境温度：运输和存储：-40℃~+70℃工作温度： -20℃~+60℃

4)工作相对湿度：5~95%(无结露)

5)外形尺寸：(长)120mm×(宽)82mm×(厚)38mm

6)安装方式：35mm 导轨

7)防护等级：IP20

8)重量：约 300g
