CC-Link IE FB转DeviceNet 实现欧姆龙 NJ 与西门子 S7-1500 在汽车车身焊接飞溅物监测系统的高效通讯案例

案例背景

DeviceNet 转 CC-Link IE在汽车制造工厂拥有高度自动化的生产线，生产线的不同环节由不同的控制系统管理。其中，车身焊接车间采用 CC-Link IE FB 主站的欧姆龙 PLC，负责精确控制焊接机器人的动作和焊接参数，保证车身焊接质量。而总装车间则使用 DeviceNet 主站的西门子 PLC，管理各种装配设备和物流输送系统。塔讯 TX 131-RE-DNS/CCIE 网关为了实现整个汽车生产流程的高效协同，需要打通这两个不同协议的控制系统之间的通讯壁垒。


设备参数

· CC-Link IE FB 主站 PLC：欧姆龙 NJ 系列，具有良好的开放性和强大的运动控制功能，适合焊接车间复杂的机器人控制需求。

· DeviceNet 主站 PLC：西门子 S7-1500 系列，在工业自动化领域应用广泛，对总装车间的设备控制稳定可靠。

· 塔讯 TX 131-RE-DNS/CCIE 网关：作为协议转换的核心设备，具备快速响应和稳定运行的特性。


配置过程

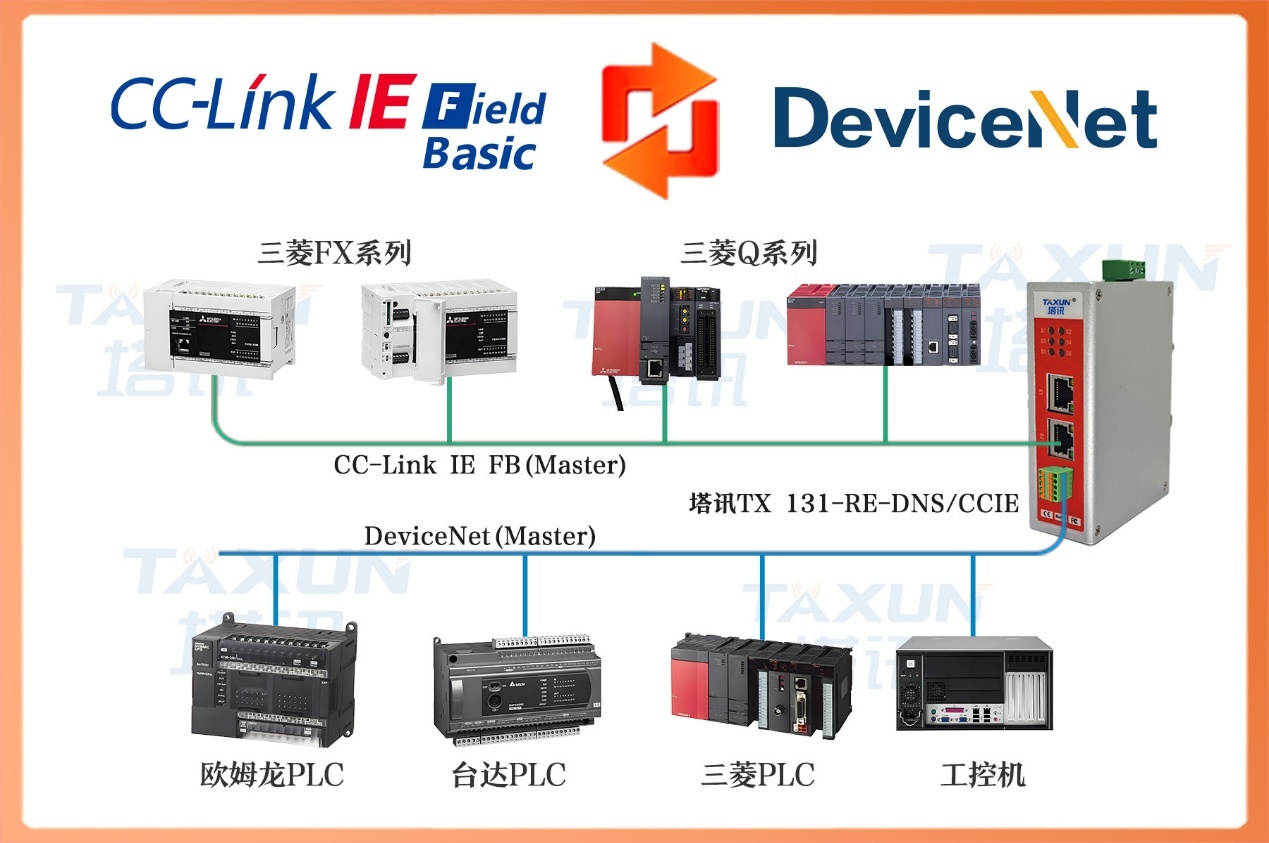

1. 硬件搭建：使用合适的网线，将DeviceNet 转 CC-Link IE塔讯网关与欧姆龙 PLC 的 CC-Link IE FB 接口以及西门子 PLC 的 DeviceNet 接口分别连接，确保硬件链路正常。

2. 欧姆龙 PLC 配置：在欧姆龙 Sysmac Studio 软件中，配置 CC-Link IE FB 网络，添加塔讯网关为从站设备，设置其网络参数，包括网络 ID、站号等。同时，定义需要与西门子 PLC 通讯的数据区域。


3. 西门子 PLC 配置：通过西门子 TIA Portal 软件，对 DeviceNet 网络进行组态，将CC-Link IE FB转DeviceNet塔讯网关添加为从站节点。设置网关在 DeviceNet 网络中的相关参数，如节点地址、传输速率等，保证与主站 PLC 的兼容性。

4. 数据交互设置：借助塔讯网关的配置工具，进行细致的数据交互设置。将欧姆龙 PLC 中焊接机器人的工作状态、焊接参数等数据，映射到 DeviceNet 从站的对应数据区，以便西门子 PLC 获取。同时，将总装车间设备的物料需求等数据，通过网关反向传输给欧姆龙 PLC。在这一过程中，多次运用 DeviceNet 转 CC-Link IE 技术，将不同协议的数据进行转换和适配，确保数据在两个 PLC 系统间准确无误地流动，满足汽车制造过程中对数据实时性和准确性的严格要求。


案例总结

在汽车制造行业，本案例的通讯配置具有重要意义。通过塔讯 TX 131-RE-DNS/CCIE网关实现的 CC-Link IE FB 与 DeviceNet 主站 PLC 通讯，使得车身焊接和总装两个关键车间的控制系统能够协同工作。从技术层面分析，网关的数据转换功能和稳定的通讯性能，保证了不同品牌 PLC 之间数据的可靠传输。数据交互设置实现了生产数据的双向流动，为生产计划的实时调整和优化提供了数据依据。例如，总装车间可以根据焊接车间的生产进度，提前准备物料，提高了整个生产线的协同效率。DeviceNet 转 CC-Link IE 在其中的应用，解决了不同协议数据格式不一致的问题，为汽车制造行业的自动化生产线集成提供了有效的技术手段，提升了生产的智能化水平和产品质量。
