使用这种方法，仅使用一个TOOL就可以方便同时运行Modbus主机和从机。 【Modbus专题视频】

可以用来熟悉Modbus协议

BSP视频教程第23期：通过Modbus解析器，轻松掌握Modbus主从协议栈（2022-09-16） https://www.armbbs.cn/forum.php?mod=viewthread&tid=115474

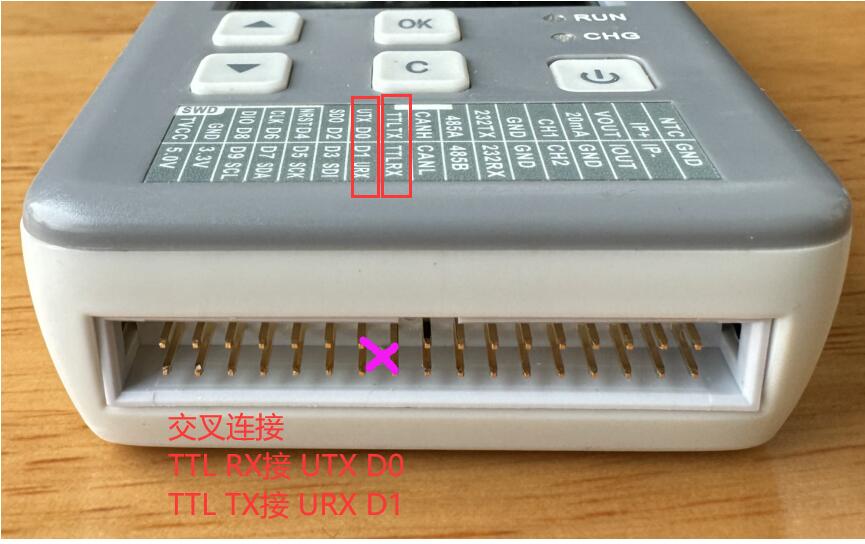

BSP视频教程第24期：应用实战，设计一款属于自己的Modbus RTU主从协议栈（2022-10-03） https://www.armbbs.cn/forum.php?mod=viewthread&tid=115788 【硬件接线】

【Modbus测试】

主机使用TTL 串口1，从机使用TTL 串口2

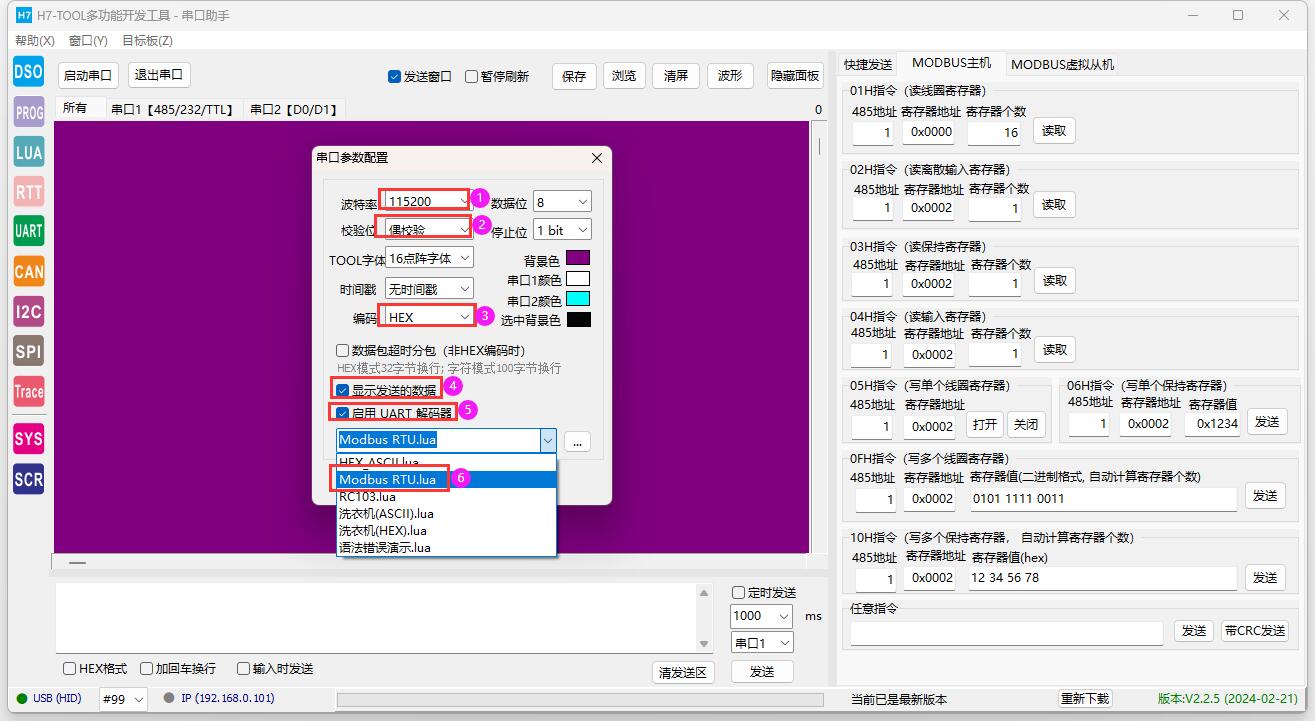

1、基础配置如下：

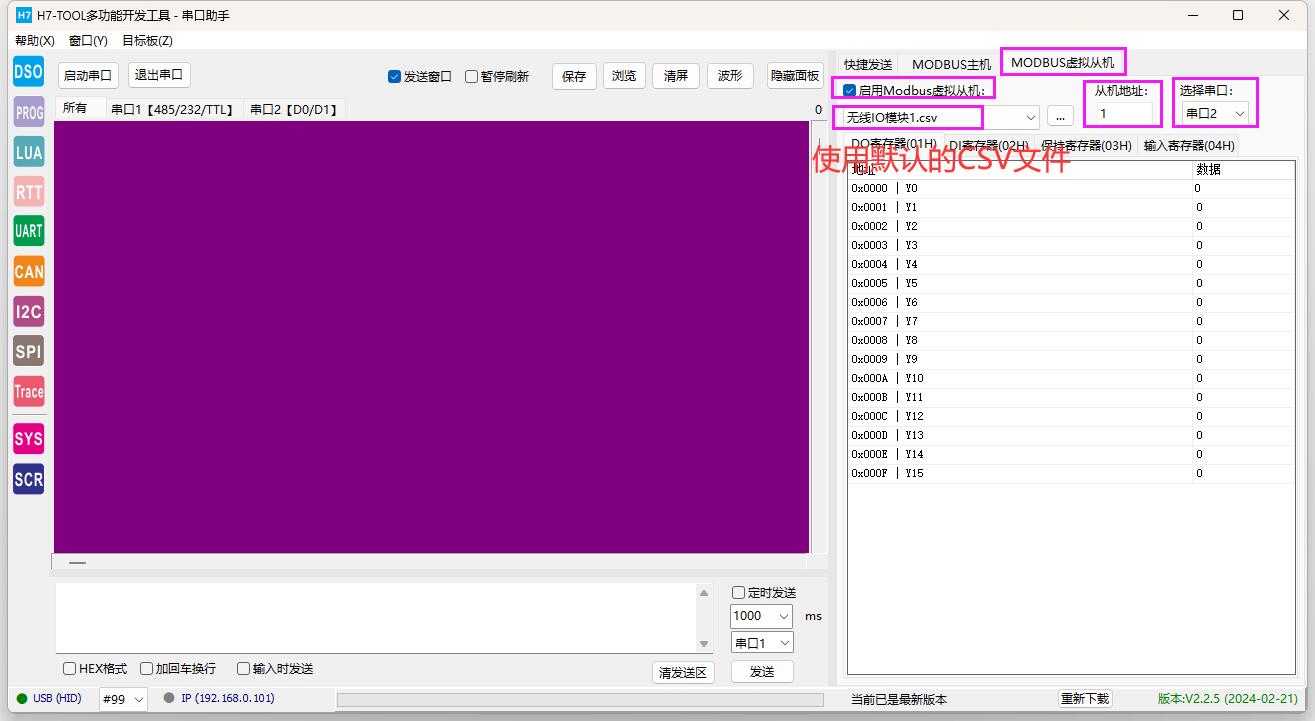

2、设置Modbus从机使用串口2，并使能

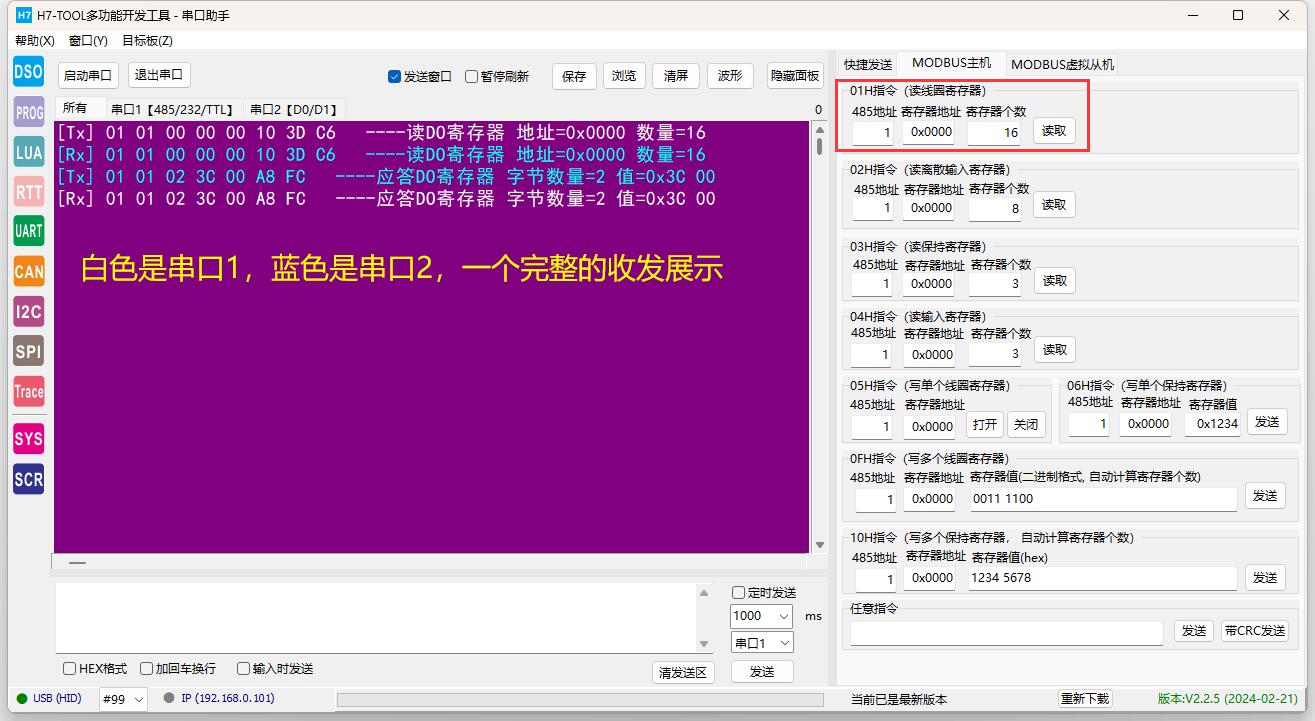

3、测试01H读线圈寄存器，从地址0x0000，读取16个寄存器

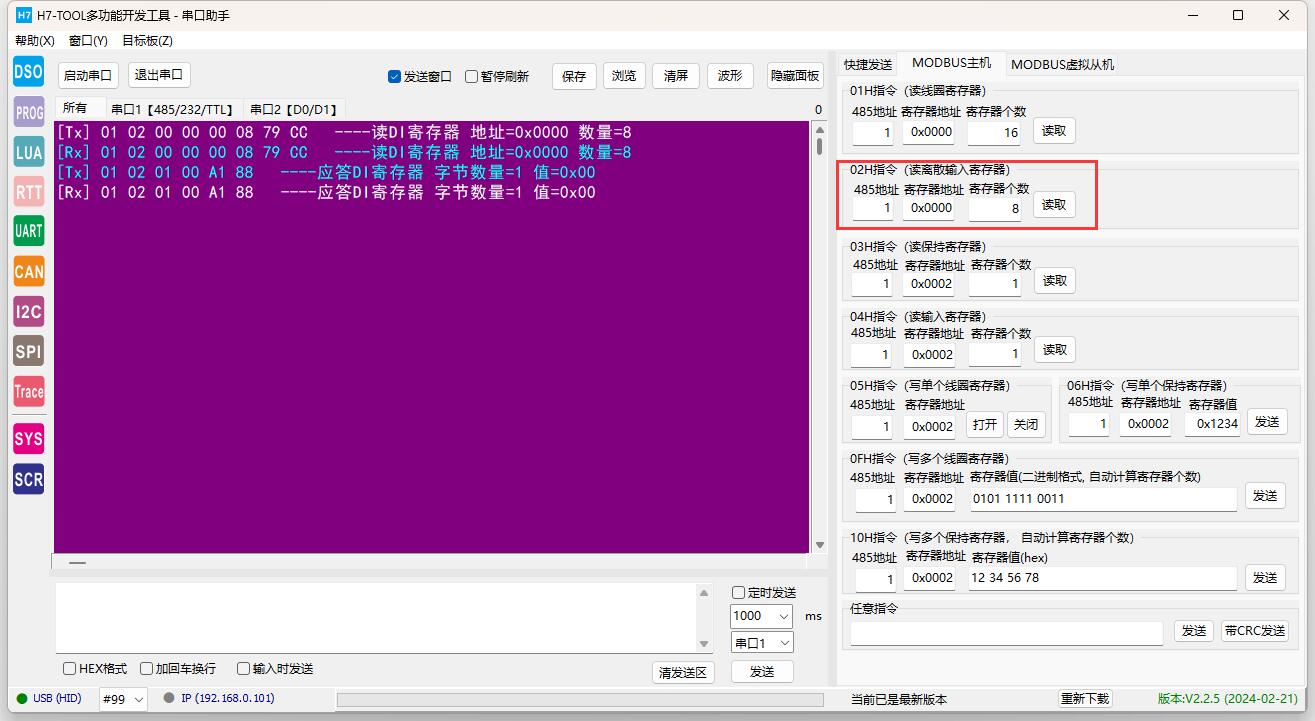

4、测试02H读离线输入寄存器，从地址0x0000，读取8个寄存器

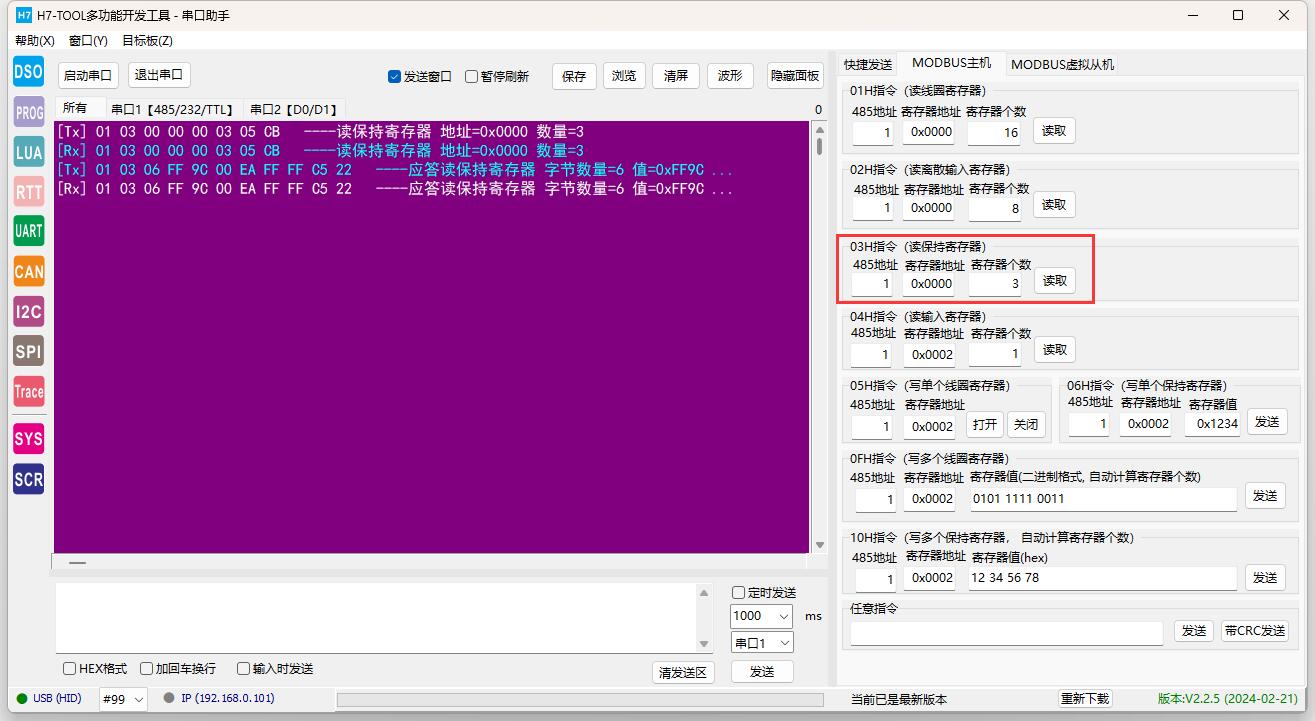

5、测试03H读保持寄存器，从地址0x0000，读取3个寄存器

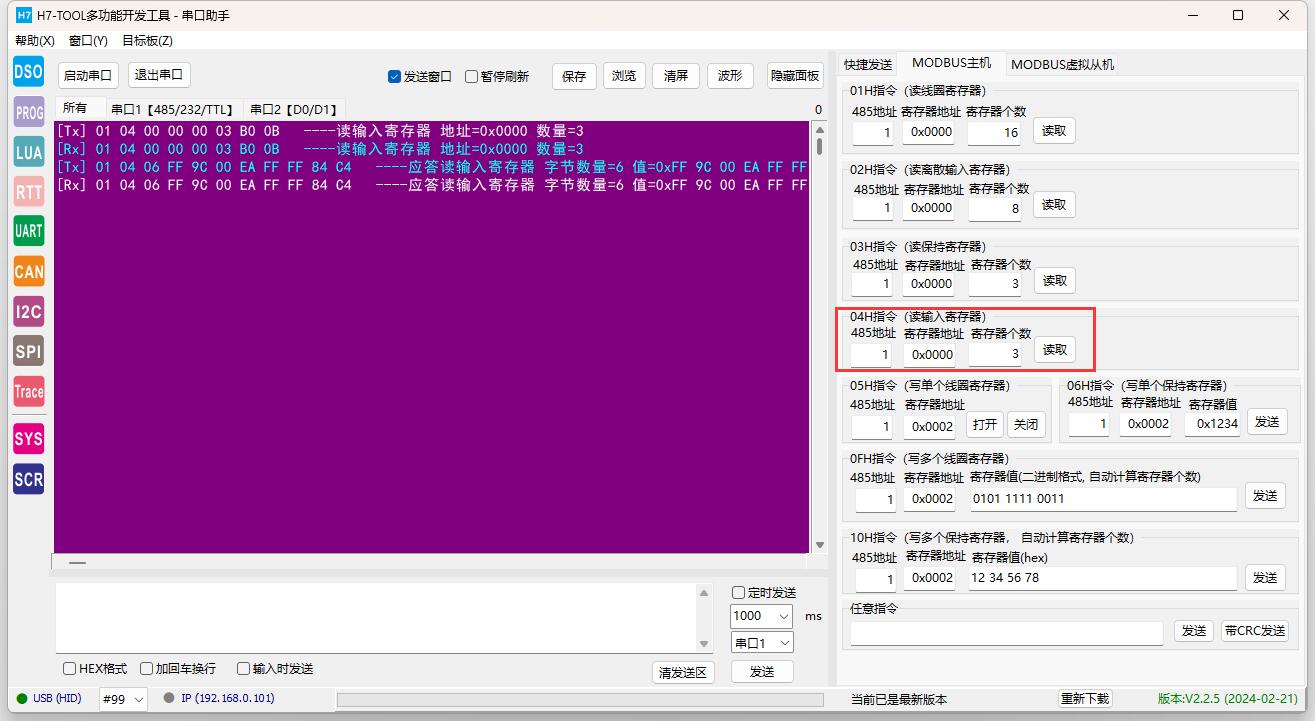

6、测试04H读输入寄存器，从地址0x0000，读取3个寄存器

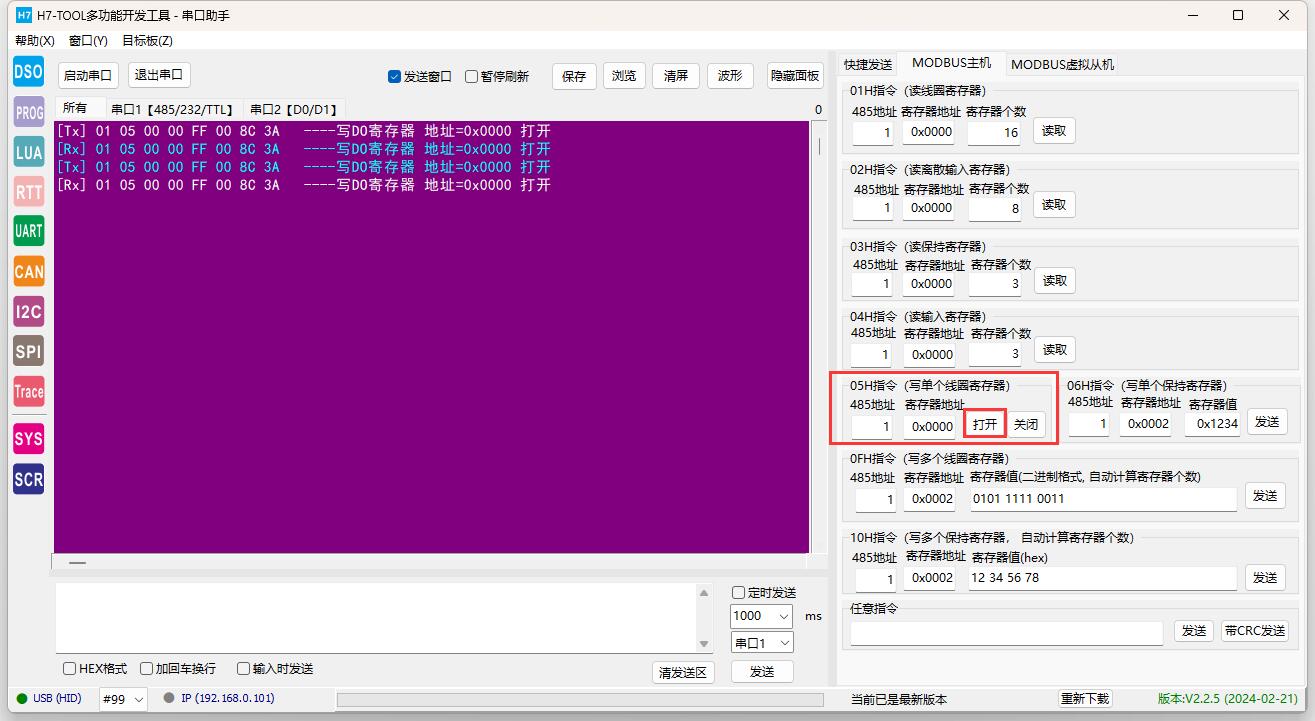

7、测试05H写单个线圈寄存器，地址0x0000

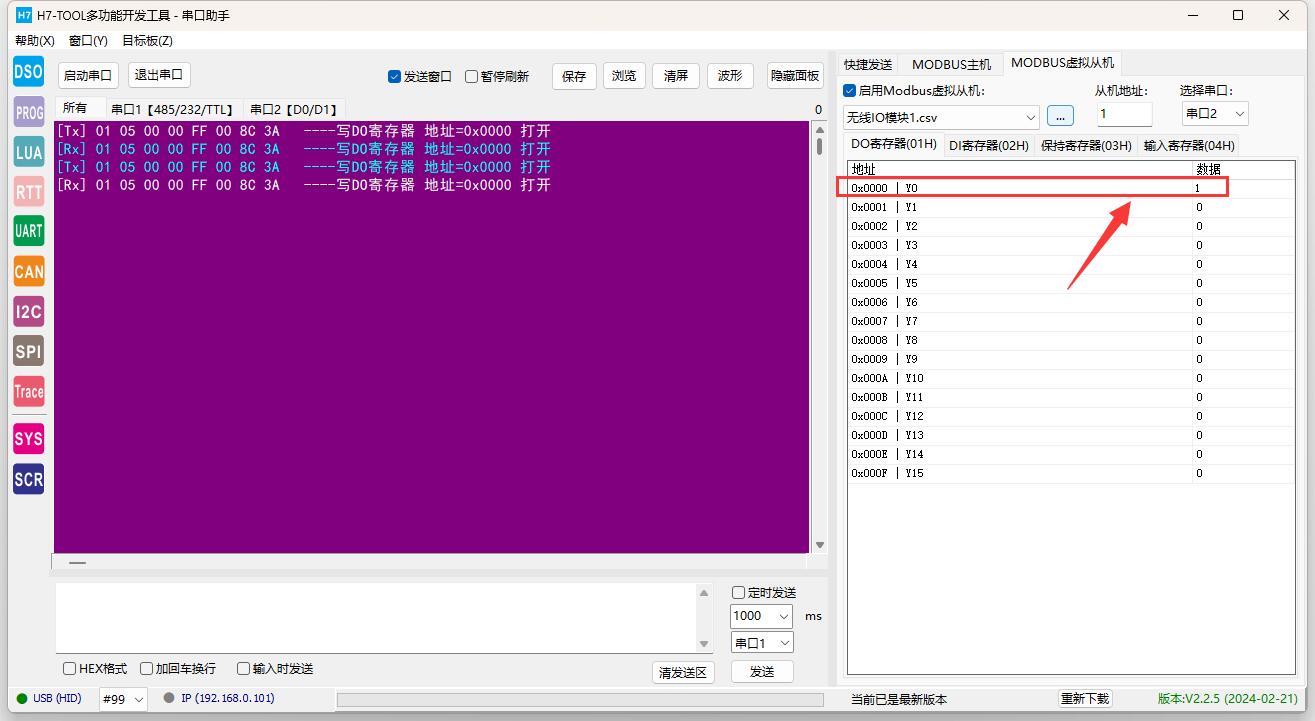

可以看到地址0x0000地址的数据已经修改（Modbus从机这里的DO寄存器选项支持01H，05H和0x0FH）

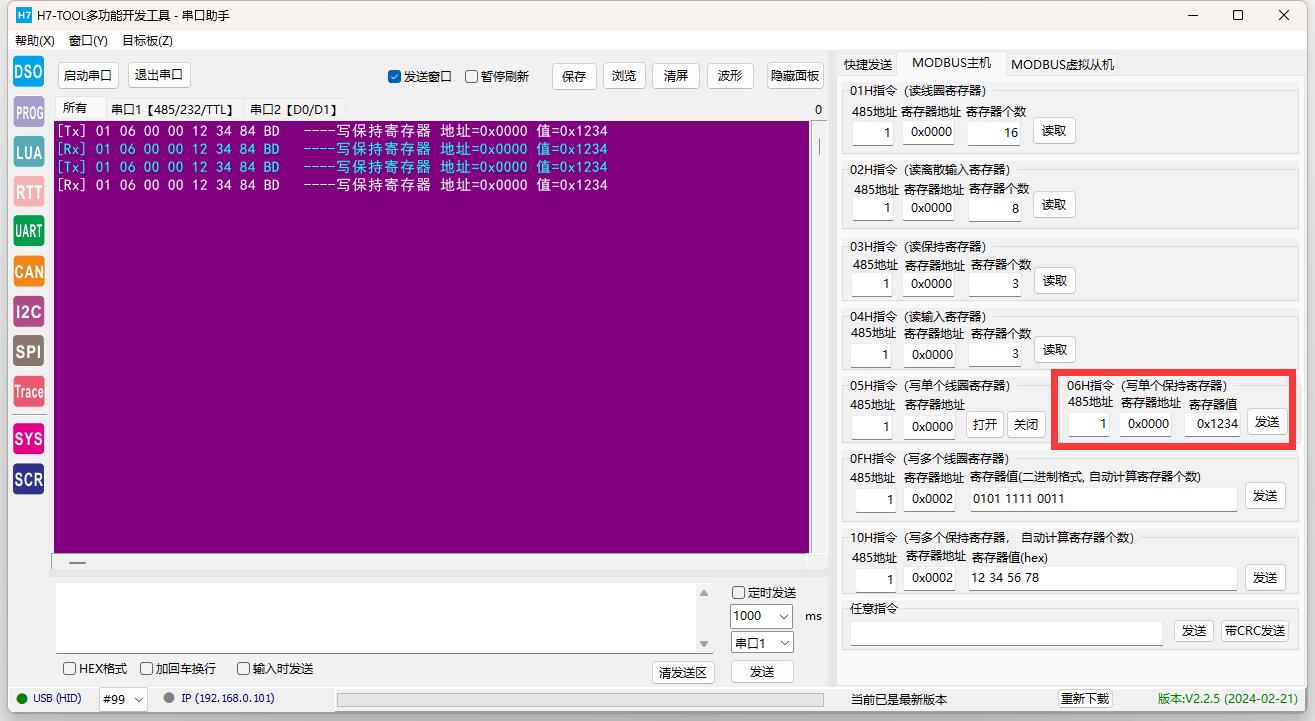

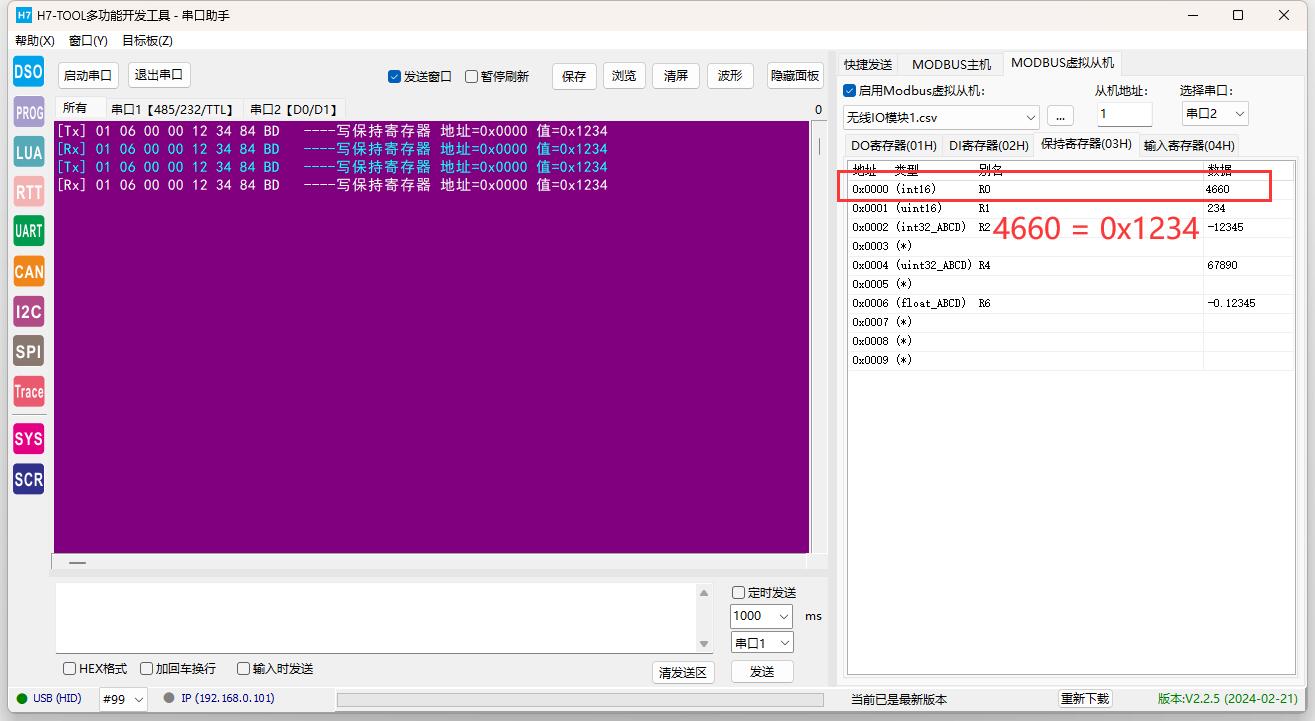

8、测试06H写单个保持寄存器，地址0x0000

可以看到地址0x0000地址的数据已经修改（Modbus从机这里的保持寄存器选项支持03H，06H，10H）

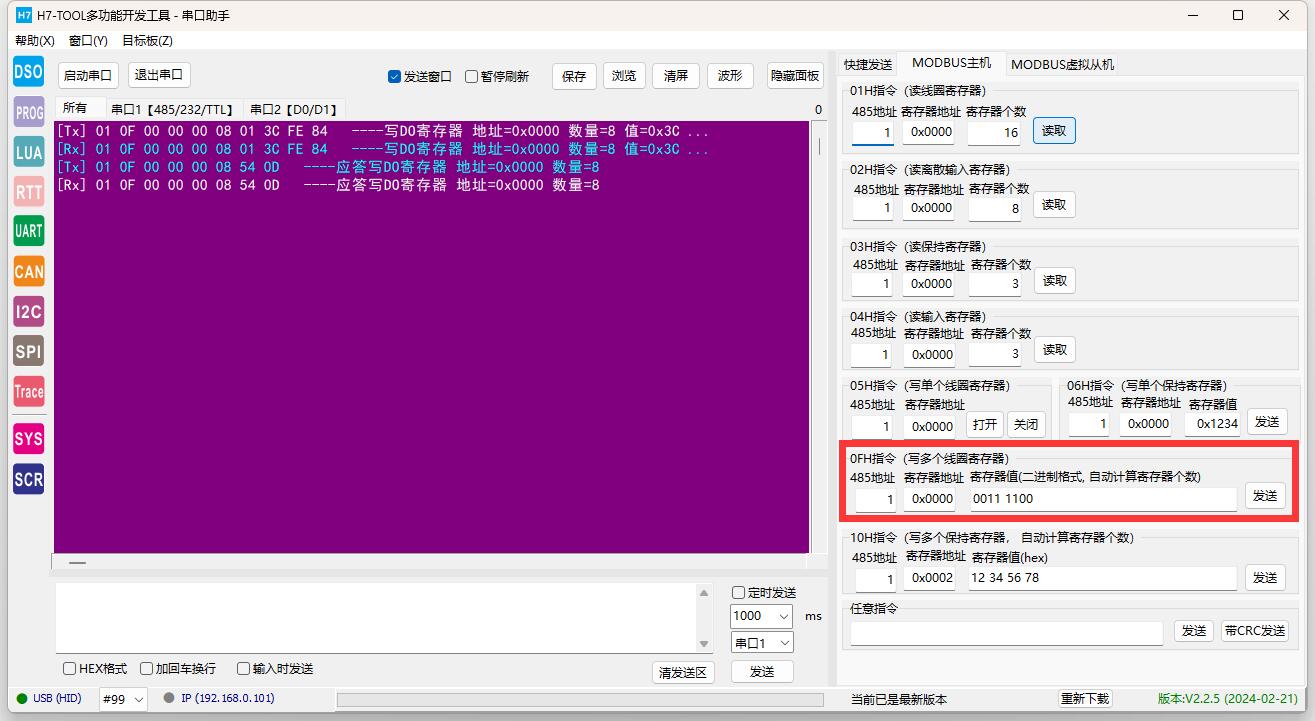

9、测试0FH写多个线圈寄存器，地址从0x0000开始，写8个线圈值

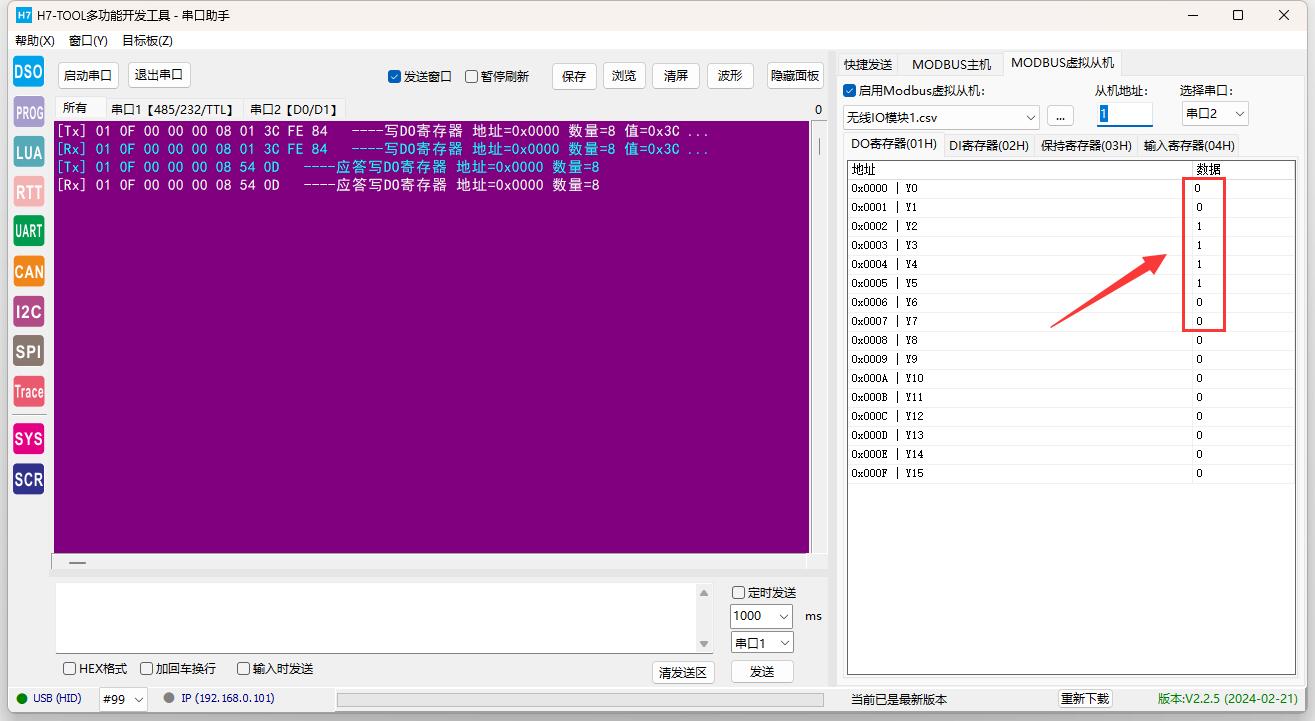

可以看到地址0x0000地址的数据已经修改（Modbus从机这里的DO寄存器选项支持01H，05H和0x0FH）

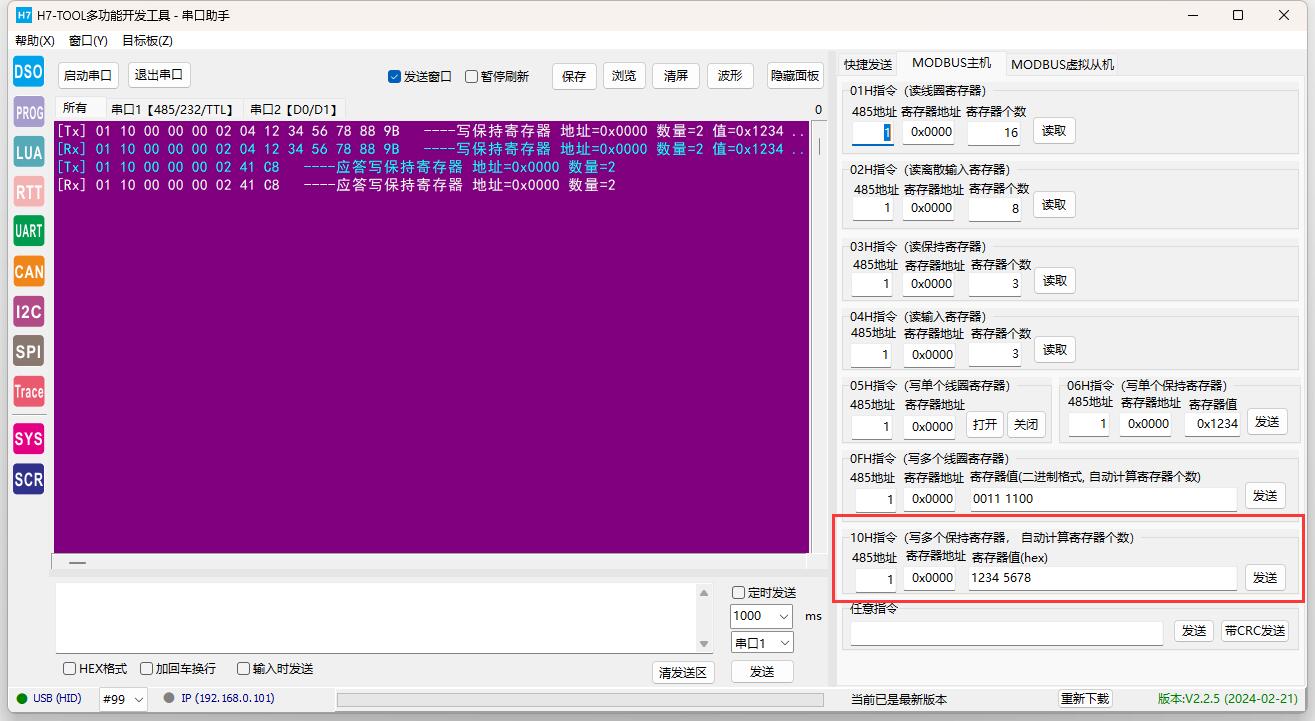

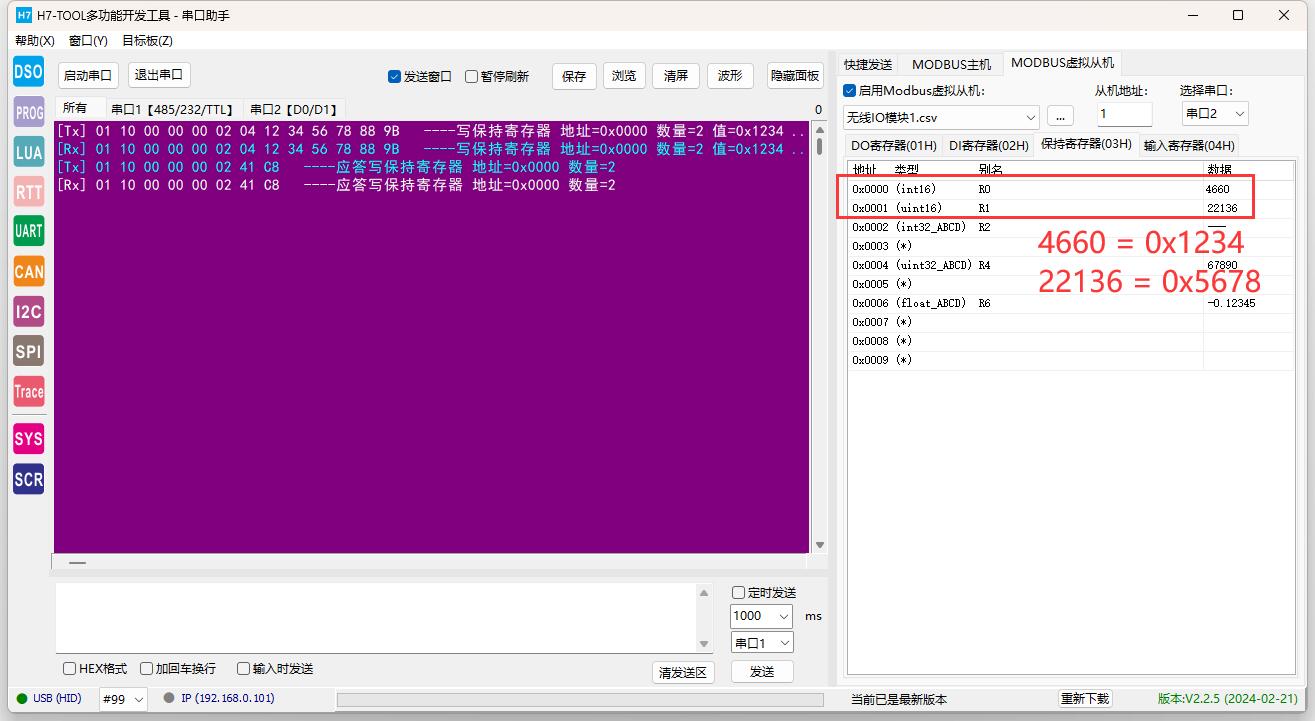

10、测试10H写多个保持寄存器，地址从0x0000开始，写两个寄存器

可以看到地址0x0000地址的数据已经修改（Modbus从机这里的保持寄存器选项支持03H，06H，10H）
