H7-TOOL示波器自检CANFD/CANFD助手是否正常输出波形，单设备，无需外置CAN节点

【问题描述】

为了方便大家测试H7-TOOL的CAN硬件是否可以正常输出，这里提供一个仅需TOOL就可以方便测试方法。

同时开启TOOL的示波器和CANFD助手功能即可，方便大家做自检。 【测试原理】

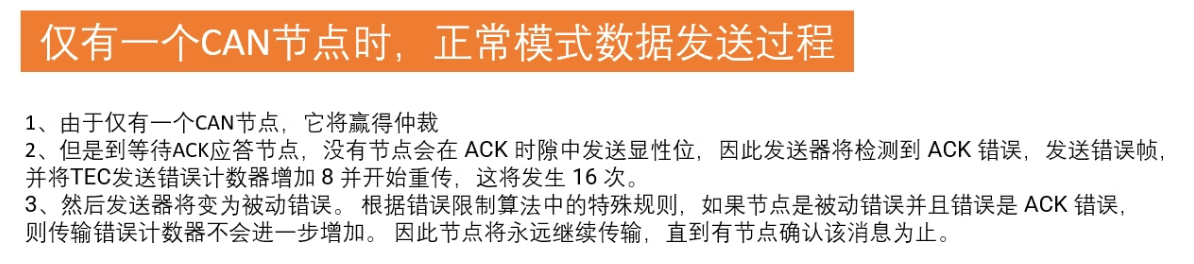

我们这里是仅一个CAN/CAFD节点，也就是TOOL本身自带的

根据这个原理说明，我们这里仅需测试下是否有正常波形输出即可，可以输出，至少说明TOOL硬件本身是没问题的。 【硬件接线】

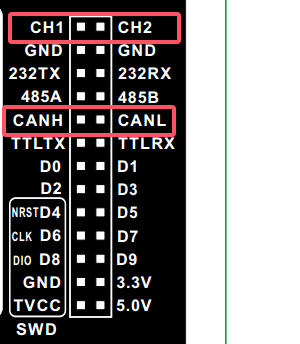

CANH和CANL分别接到示波器的CH1和CH2上

【实测】

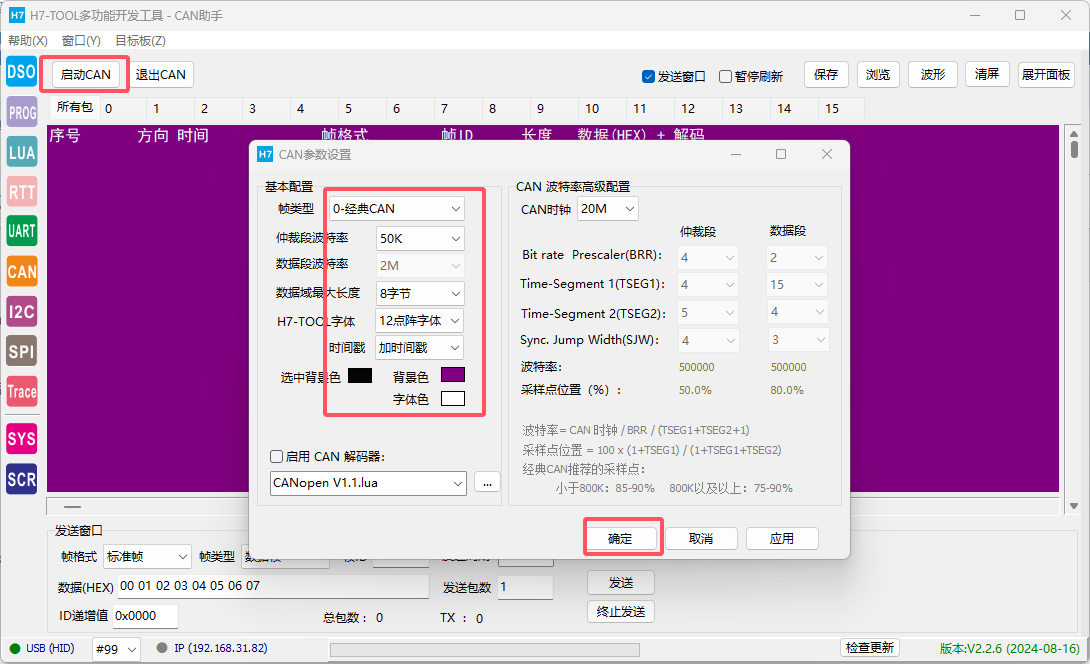

CAN上位机配置使用经典CAN，波特率50Kbps

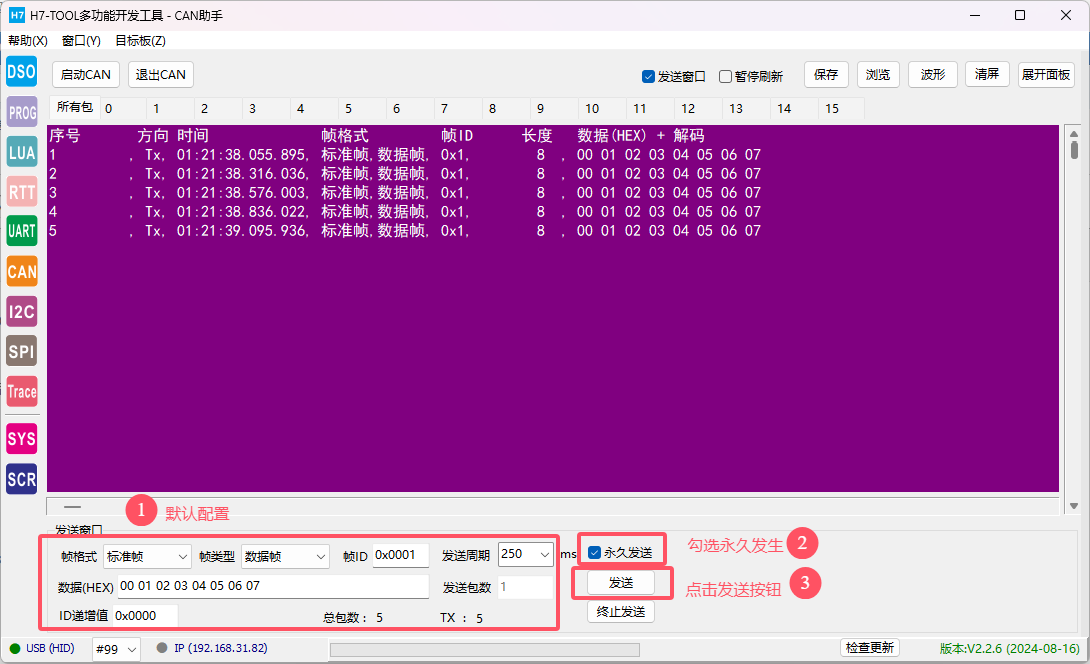

启动循环发送：

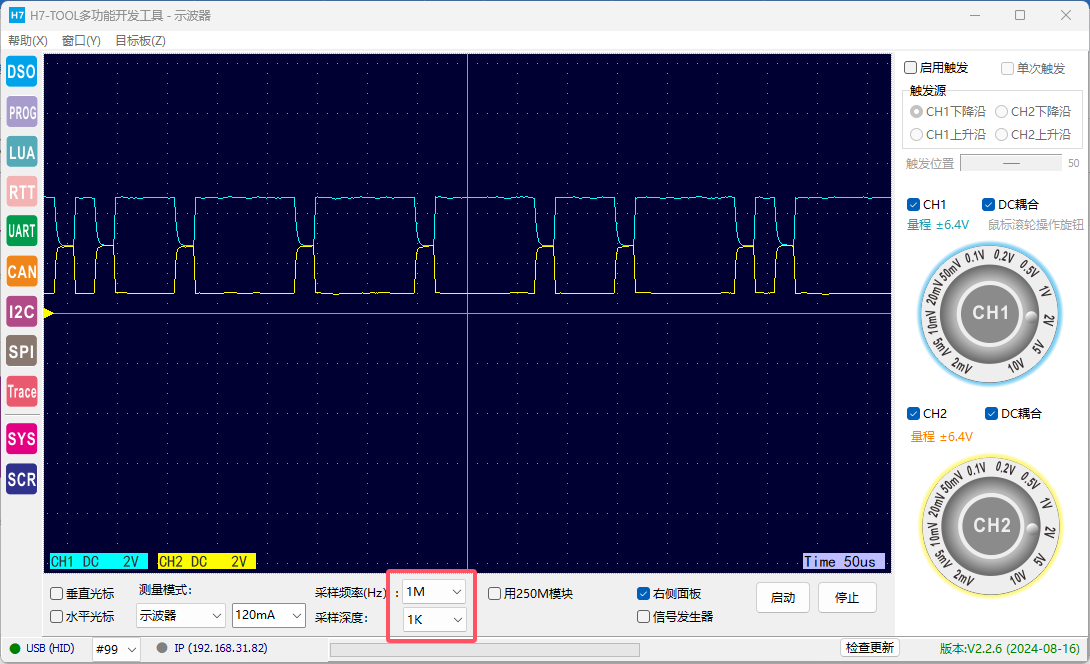

然后启动示波器，默认1M采集即可
