‌LoRaWAN+热释电红外（PIR）人体活动监测系统

一款LoRa人体活动红外探测器高可靠性的探测人体热释电红外探测器，基于LoRa无线通信技术，具有低功耗、低电压显示，防拆报警以及在线报告等优势。广泛应用于银行、仓库以及家庭等场所的安全防范

以下是关于 ‌LoRaWAN+热释电红外（PIR）人体活动监测系统‌ 的详细技术方案，结合低功耗广域通信与运动检测特性：

‌一、系统架构‌

‌二、核心器件选型‌

‌1. 热释电红外传感器（PIR）‌

• ‌型号推荐‌：
  • 低成本方案：RE200B（探测距离5m，FOV 120°）
  • 高灵敏度：AMN34111（数字输出，内置菲涅尔透镜）
• ‌关键参数‌：
  • 波长响应：8-14μm（匹配人体红外辐射）
  • 触发延迟：可调（0.5s~5min）

‌2. LoRaWAN模组‌

• ‌推荐型号‌：
  • 工业级：RA-08H（CN470频段，-148dBm接收灵敏度）
  • 低功耗：RN2903（支持Class A/C，休眠电流1μA）
• ‌通信配置‌：
  • 发射功率：14dBm（兼顾距离与功耗）
  • 数据速率：SF7（城市环境平衡速率与抗干扰）

‌三、低功耗设计‌

技术参数

‌理论续航‌：

• 2000mAh电池下，每日50次触发 → 约3年寿命

‌四、典型应用场景‌

‌1. 智慧建筑 occupancy监测‌

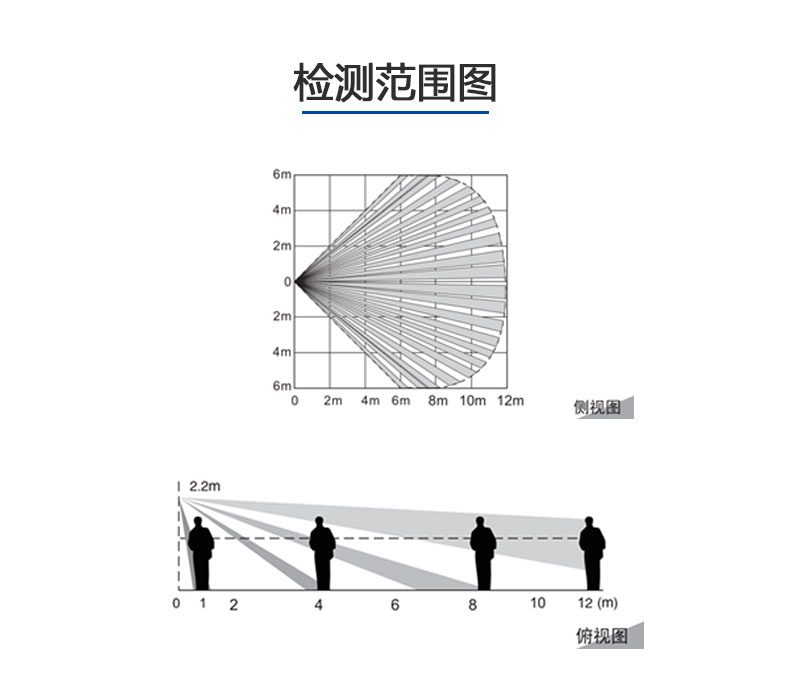

• 产品特点： 　　1、LORAwan无线通讯扩频技术，超远传输距离; 　　2、快速安装，使用便捷; 　　3、电量监测、低压提示; 　　4、移动侦测、红外感应; 　　5、探测距离10M， 工作温度-10℃~+55℃;

‌2. 养老院安全监护‌

• ‌特殊设计‌：
  • 跌倒检测算法（通过触发频率判断）
  • 紧急报警（LoRaWAN Class C持续监听）

‌3. 农业大棚防盗‌

• ‌抗干扰措施‌：
  • 滤光片屏蔽动物辐射（如牛体温引发的误报）
  • 方向性安装（只监测出入口区域）

‌五、抗干扰优化‌

1. ‌PIR层面‌：

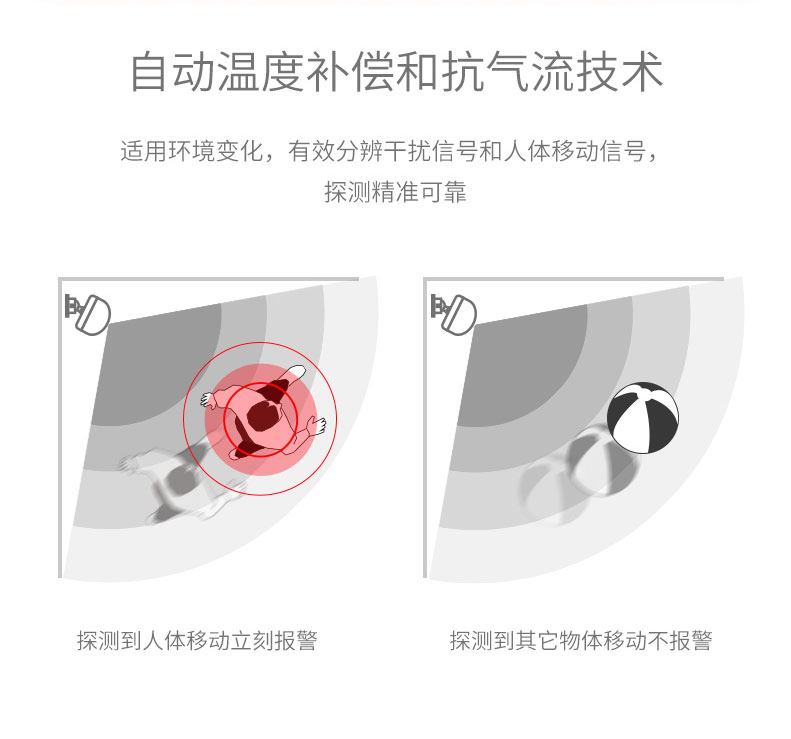

   • 温度补偿电路（-20℃~60℃范围内灵敏度稳定）
   • 差分信号处理（抑制环境热噪声）
2. ‌LoRa层面‌：
   • 信道跳频（CN470频段96信道轮询）
   • 前向纠错（FEC）增强穿透性

‌六、对比其他技术方案‌

‌七、部署建议‌

1. ‌PIR安装角度‌：
   • 避免正对窗户/暖气片（温度变化干扰）
   • 倾斜15°提升地面反射探测效果
2. ‌LoRa网关密度‌：
   • 城市环境：每平方公里3-5个网关
   • 农村环境：每10平方公里1个网关

如需具体硬件电路设计（如PIR信号放大电路），可提供更多需求细节进一步优化。
