使用和调试DALI模块的方法

DALI调光驱动电源里面都会有一块DALI解码模块，用于接收DALI信号，解码出PWM信号，用于驱动调光恒压或恒流芯片进行对灯光调节功能。这里

产品特点：

采用高性能 CPU 设计,功耗低,性能稳定可靠;

模块化设计,超小体积, 引脚少,与 LED 驱动电源集成更容易;

符合 IEC62386 标准,兼容性好,根据DALI-2标准设计，可以任何符合DALI 协议的设备同挂一条总线控制;

属性类型: DT6（LED调光），DT8（调色）

可选择PWM 输出有效电平,以适应各种由PWM 进行调节亮度的驱动芯片，设计更灵活;

四种PWM 输出模块型号,适用各种不同的应用：

模块可定制。

适合于由PWM 方式调光调色的 LED 调光驱动器。

信号接口具有高压保护功能.

电气参数：

供电电源：DC3.3~5.2V (电压电流必须要稳定可靠,否则可能会导致CPU 不正常工作);

引脚逻辑电平：高电平=VCC,低电平=GND

PWM 频率：500Hz, 推挽输出,最大输出电流 10mA;

调光范围: 0%(关闭),1%~100%(开启)。

LED 指示灯：模块正常工作时，LED 心跳闪烁。

产品尺寸与引脚说明:

模块尺寸

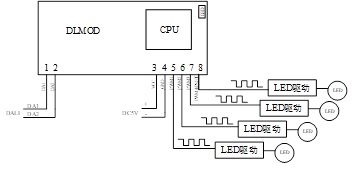

模块应用框图

Layer 封装图:

DALI模块封装图

单位：mm

根据参考设计电路，我做了DALI模块测试板

参考设计图

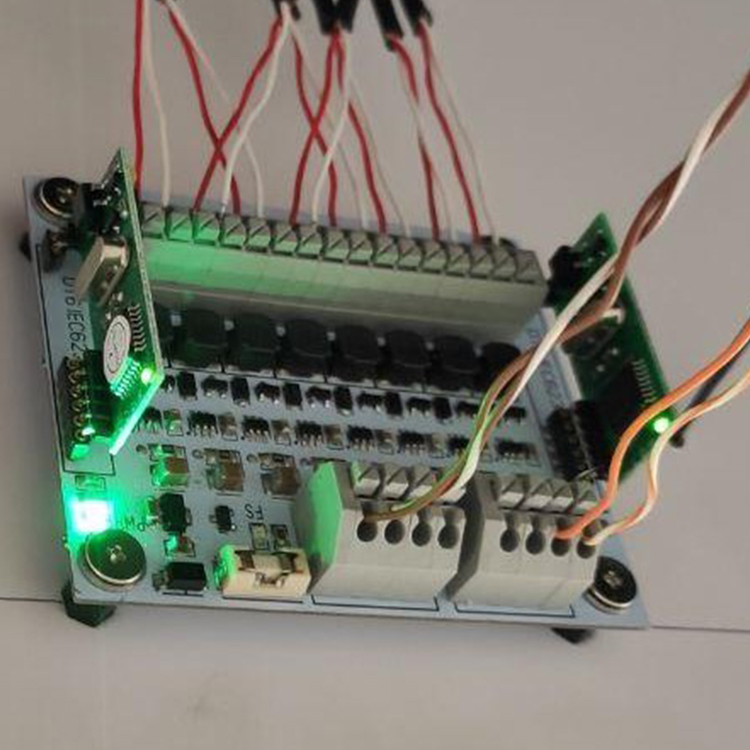

DALI测试板

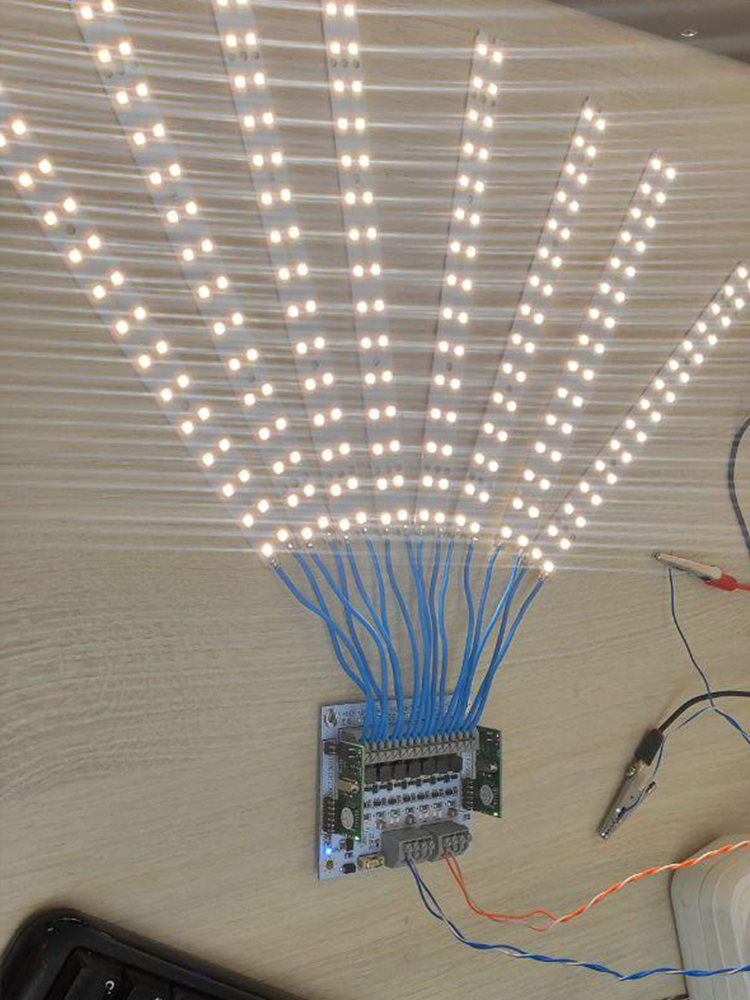

DALI模块多通道独立控制

我使用DALI主型号VH-DLGW-U+ DALI控制软件Dalitools进行调试，DALi主机自带有DALI总线供应电源DALI PS功能，采用USB直接连接电脑，调试起来很方便

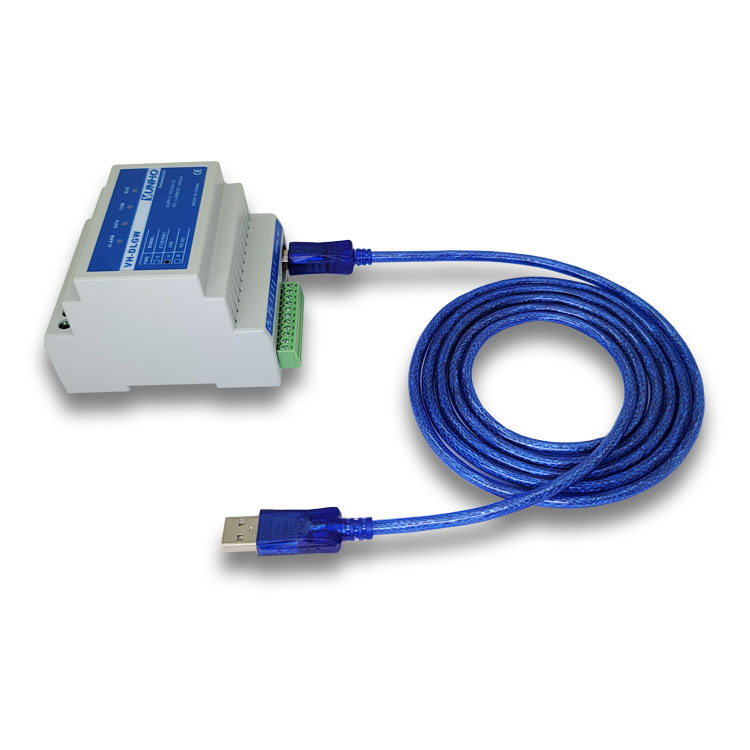

DALI主机

DALI功能调试

任何符合DALI标准的调试主机（网关）控制器，支持DT6，DT8的完整功能的，都是可以用来调试的。下面以我司的Dalitools软件（配合我司VH-DLGW-U型号DALI主机）作举例。

DT6调光类型（型号CTT-DLMOD-1/2/3/4）,该类型在软件上扫描上来是显示DT6 LED灯具（Led lamp）类型，仅具可以调明暗亮度。 DT6模块多少路就扫描出多少个地址， 每个地址是单独调节的，参数也是单独设置的。

DALI DT6模块软件控制

DT8调光调色类型（型号CTT-DLMOD-TC，CTT-DLMOD-RGBW），该类型扫描上来显示为多类型(Mutiltype),表示支持2二个以上的类型，调光调色的功能，则由DT6+DT8两种类型组合而成。

CTT-DLMOD-TC双色温调光调色类型，采用的DT8中的TC工作方式，只占用DALI一个地址，软件上除了在控制操作界面上进行亮度调节处，还可以到扩展功能界面上进行控制，软件下部显示出DT6 DT8可点击切换两种类型的扩展参数。

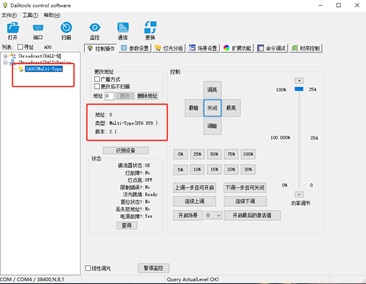

DALI DT8双色温软件控制

软件下部显示出DT6 DT8可点击切换两种类型的扩展参数，在颜色类型特性参数中，读出来，显示TC=1，即为TC双色温类型，然后，点击TC，即可以弹出双色温控制窗口了

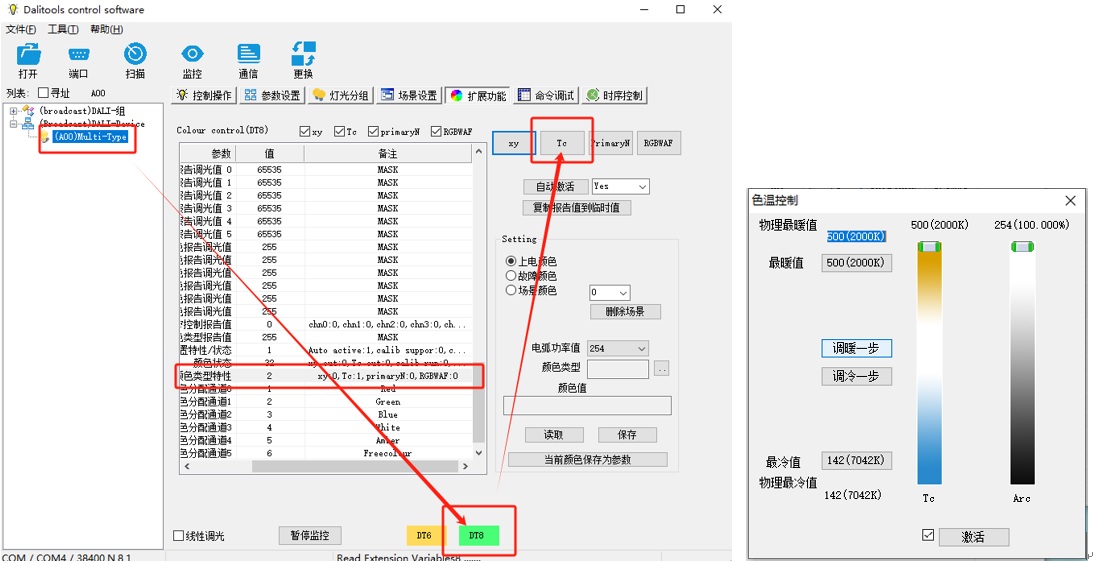

DALI双色温控制

CTT-DLMOD-RGBW多彩色调光调色类型，采用的DT8中的RGBWAF工作方式，可用于RGB或RGBW控制，都是只占用一个DALI地址，软件上除了在控制操作界面上进行亮度调节处，还可以到扩展功能界面上进行控制，软件下部显示出DT6 DT8可点击切换两种类型的扩展参数。

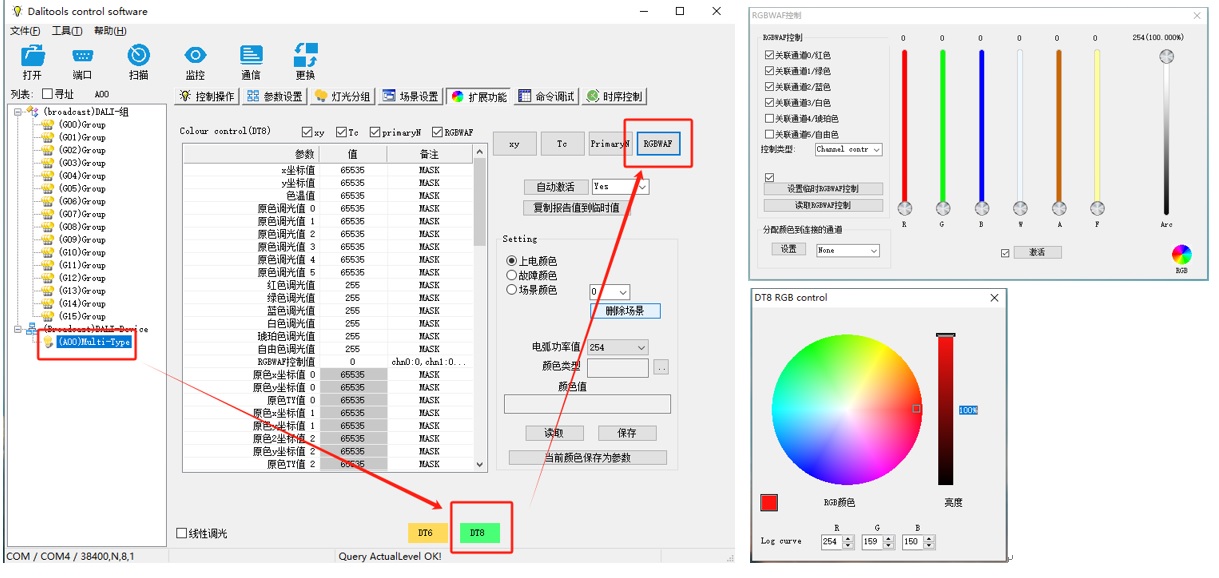

DALI DT8 RGB调色控制
