白盒测试实训—逻辑覆盖-语句覆盖法-参考答案

任务1

题目：

根据下面的代码段，画出程序流程图，对程序流程图进行分析，设计一组测试用例，满足语句覆盖。

任务步骤：

1. 分析代码，画出程序流程图；
2. 分析流程图，写出分析结果；
3. 设计测试用例，用例结果书写方式参考案例。

代码段：

public void Test(int x, int y)
{
int a = -1;
    int b = -1;
    if ((x>0)||(y>0))
    {
        a = 10;
    }
    if ((x<10)&&(y<10))
    {
        b = 0;
    }
}

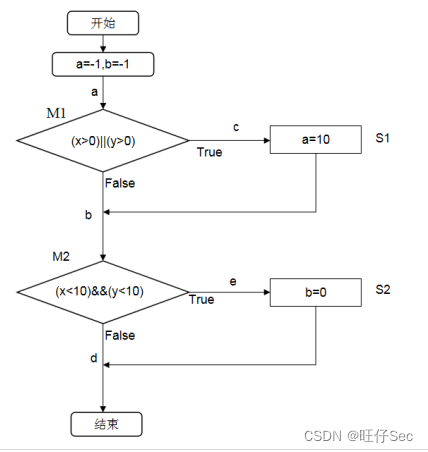

流程图：

程序流程图

答案：

根据流程图分析，包括内容如下：

2个语句：S1、S2。

2个判断：M1、M2。

（1）假设输入一组数据x=5,y=5：

1. 经过M1判定时，M1为True，所以走c路径，执行S1；
2. 经过M2判定时，M2为True，所以走e路径，执行S2。

用例设计：

语句覆盖用例如下：

任务2

题目：

根据下面的代码段，画出程序流程图，对程序流程图进行分析，设计一组测试用例，满足语句覆盖。

任务步骤：

1. 分析代码，画出程序流程图；
2. 分析流程图，写出分析结果；
3. 设计测试用例，用例结果书写方式参考案例。

代码段：

public class Test {
	int x;
	public void TestT(int a, int b) {
		if(a>9 && b>5) {
			x = a * a * b;
		}else {
			if(a<0 && b<0) {
				x = a - b;
			}else {
				x = a + b;
			}
		}
	}
}

流程图：

程序流程图

答案：

根据流程图分析，包括内容如下：

3个语句：S1、S2、S3。

2个判断：M1、M2。

1. 假设输入一组数据a=10，b=6：
2. 经过M1判定时，M1为True，所以走b路径，执行S1。

（2）假设输入一组数据a=-1，b=-2：

1. 经过M1判定时，M1为False，所以走c路径。
2. 经过M2判定时，M2为True，所以走d路径，执行S2。

（3）假设输入一组数据a=0，b=2：

1. 经过M1判定时，M1为False，所以走c路径。
2. 经过M2判定时，M2为False，所以走e路径，执行S3。

用例设计：

语句覆盖用例如下：

任务3

题目：

根据下面的代码段，画出程序流程图，对程序流程图进行分析，设计一组测试用例，满足语句覆盖。

任务步骤：

1. 分析代码，画出程序流程图；
2. 分析流程图，写出分析结果；
3. 设计测试用例，用例结果书写方式参考案例。

代码段：

public class Test1 {
	public void TestS(int x, int y) {
		int a = 0;
		while(x>0) {
			if(y == 0) {
				x = y+2;
				break;
			}else {
				if(y == 1){
					a = y+10;
				}else {
					a = y+20;
				}
			}
			x=x-1;
		}
	}
}

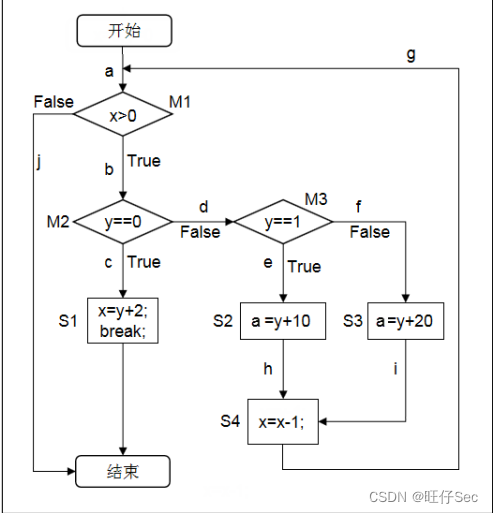

流程图：

程序流程图

答案：

根据流程图分析，包括内容如下：

4个语句：S1、S2、S3、S4。

3个判断：M1、M2、M3。

（1）假设输入一组数据x=10，y=0：

1. 经过M1判定时，M1为True，所以走b路径；
2. 经过M2判定时，M2为True，所以走c路径，执行S1。

（2）假设输入一组数据x=4，y=1：

1. 经过M1判定时，M1为True，所以走b路径；
2. 经过M2判定时，M2为False，所以走d路径；
3. 经过M3判定时，M3为True，所以走e路径，执行S2，走h路径，执行S4。

（3）假设输入一组数据x=5，y=2：

1. 经过M1判定时，M1为True，所以走b路径；
2. 经过M2判定时，M2为False，所以走d路径；
3. 经过M3判定时，M3为False，所以走f路径，执行S3，走i路径，执行S4。

用例设计：

语句覆盖用例如下：

任务4

题目：

根据下面的代码段，画出程序流程图，对程序流程图进行分析，设计一组测试用例，满足语句覆盖。

任务步骤：

1. 分析代码，画出程序流程图；
2. 分析流程图，写出分析结果；
3. 设计测试用例，用例结果书写方式参考案例。

代码段：

public class Login {
	public static void login(String username,String password) {
	       if (username == "" || password == "") {
	    	   System.out.println("用户名或密码不能为空");
	       }
else if(username=="admin" && password =="123456" ) {
	    	   System.out.println("登录成功");

	        }
else if(username!="admin" && password =="123456" ) {
	        	   System.out.println("请输入正确的用户名");
	        }
	        else if(username=="admin" && password !="123456") {
	        	   System.out.println("请输入正确的密码");
	        }
	        else {
	        	   System.out.println("请输入正确的用户名和密码");
	        }

	    }
}

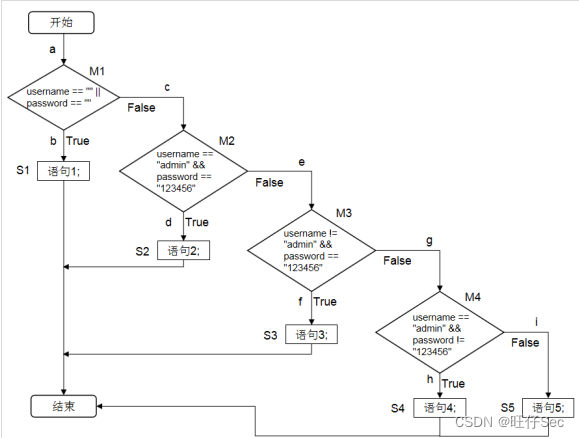

流程图：

程序流程图

答案：

根据流程图分析，包括内容如下：

5个语句：S1、S2、S3、S4、S5。

4个判断：M1、M2、M3、M4。

（1）假设输入一组数据username="" ， password ==""：

1. 经过M1判定时，M1为True，所以走b路径，执行S1。

（2）假设输入一组数据username="admin" ， password =="123456"：

1. 经过M1判定时，M1为False，所以走c路径；
2. 经过M2判定时，M2为True，所以走d路径，执行S2。

（3）假设输入一组数据username="ad" ， password =="123456"：

1. 经过M1判定时，M1为False，所以走c路径；
2. 经过M2判定时，M2为False，所以走e路径；
3. 经过M3判定时，M3为True，所以走f路径，执行S3。

（4）假设输入一组数据username="admin" ， password =="111111"：

1. 经过M1判定时，M1为False，所以走c路径；
2. 经过M2判定时，M2为False，所以走e路径；
3. 经过M3判定时，M3为False，所以走g路径；
4. 经过M4判定时，M4为True，所以走h路径，执行S4。

（5）假设输入一组数据username="abc" ， password =="123"：

1. 经过M1判定时，M1为False，所以走c路径；
2. 经过M2判定时，M2为False，所以走e路径；
3. 经过M3判定时，M3为False，所以走g路径；
4. 经过M4判定时，M4为False，所以走i路径，执行S5。

用例设计：

语句覆盖用例如下：

任务5

题目：

根据下面的代码段，画出程序流程图，对程序流程图进行分析，设计一组测试用例，满足语句覆盖。

任务步骤：

1. 分析代码，画出程序流程图；
2. 分析流程图，写出分析结果；
3. 设计测试用例，用例结果书写方式参考案例。

代码段：

public class Leapyear {
	public void Year(int year) {
		if(year %4 ==0 && year%100!=0){
			System.out.println("leap year.");
		}else if(year%400==0) {
			System.out.println("Century leap year.");
			}
		else {
			System.out.println("It is not leap year.");
		}

	}
}

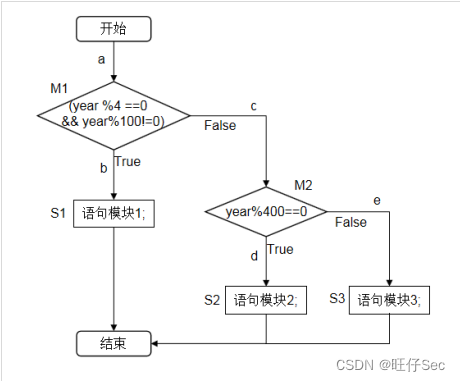

流程图：

程序流程图

答案：

根据流程图分析，包括内容如下：

3个语句：S1、S2、S3。

2个判断：M1、M2。

（1）假设输入一组数据year=2004：

1. 经过M1判定时，M1为True，所以走b路径，执行S1；

（2）假设输入一组数据year=2000：

1. 经过M1判定时，M1为False，所以走c路径；
2. 经过M2判定时，M2为True，所以走d路径，执行S2；

（3）假设输入一组数据year=2018：

1. 经过M1判定时，M1为False，所以走c路径；
2. 经过M2判定时，M2为False，所以走e路径，执行S3；

用例设计：

语句覆盖用例如下：
