数据上传率 99.98%： 以太网传感器户外配电柜温湿度稳定监控方案

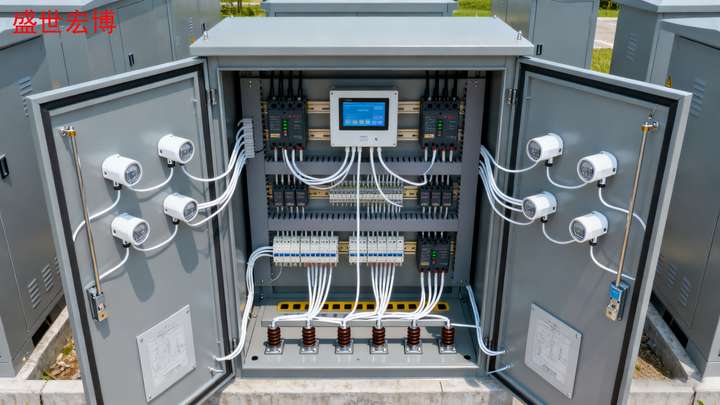

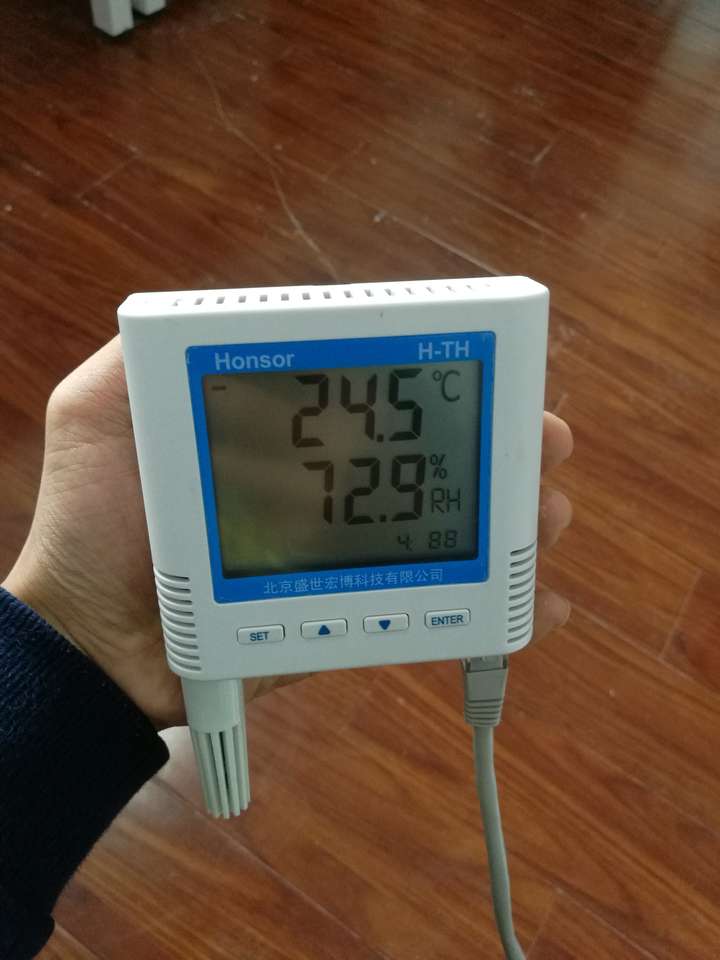

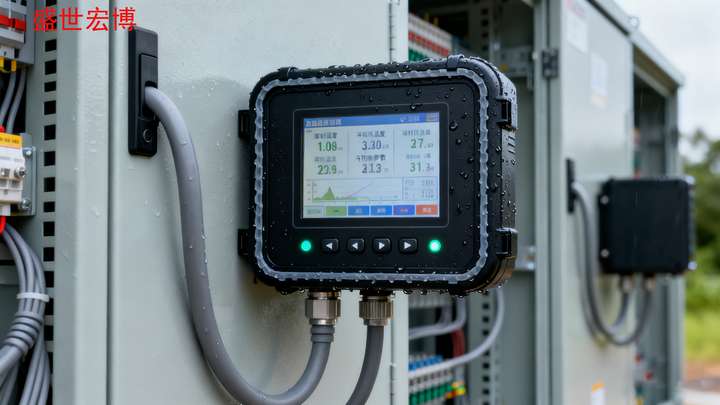

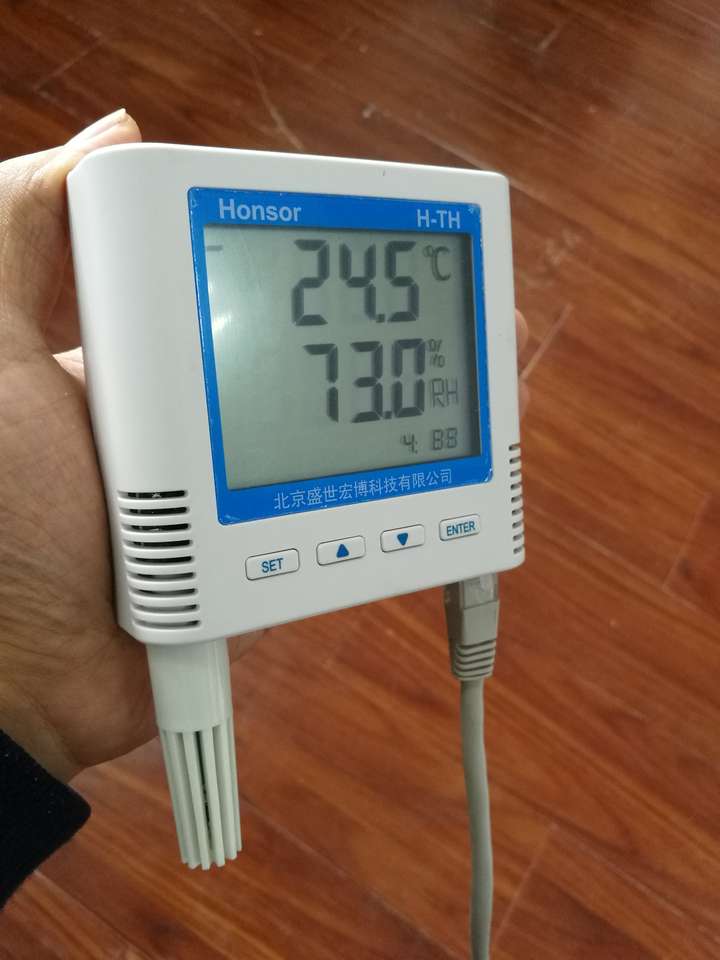

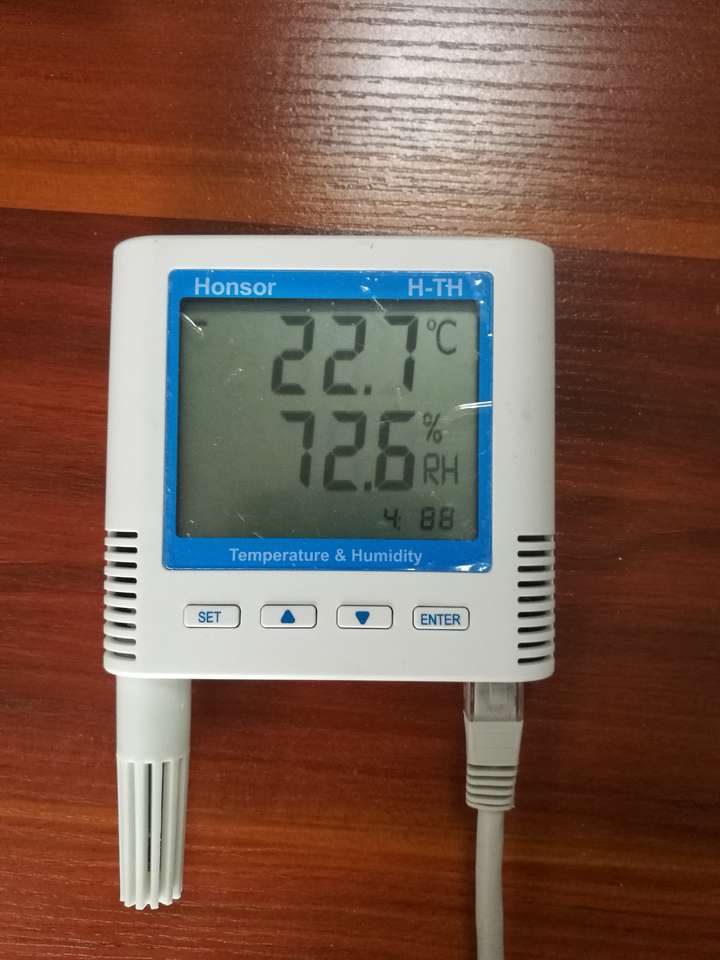

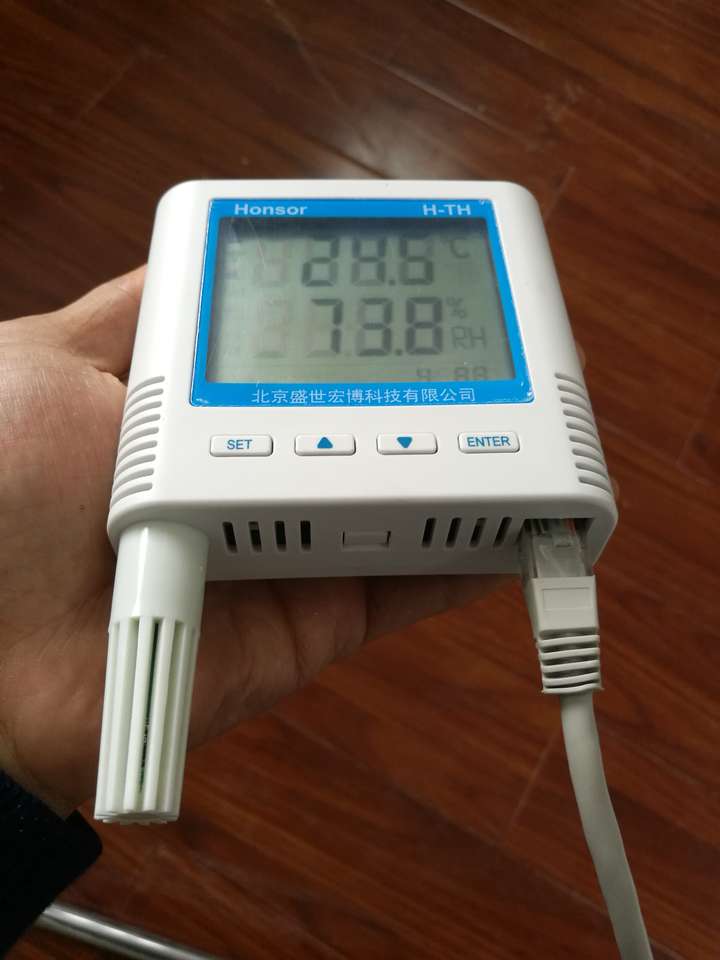

户外配电柜机房温湿度监控系统方案（终端： H-THRJ45 以太网 POE 供电温湿度传感器）

一、方案核心目标（适配 H-THRJ45 特性）

添加图片注释，不超过 140 字（可选）

1. POE 供电适配：依托 H-THRJ45 的 IEEE 802.3af/at POE 供电能力，实现 “单根 RJ45 网线传输数据 + 电力”，规避户外配电柜额外拉取强电线的安全风险与施工难度。

2. 以太网稳定传输：利用传感器 RJ45 以太网接口，结合 Modbus TCP 协议，确保户外环境下数据传输延迟≤10ms、丢包率＜0.1%，满足无人值守场景的实时监控需求。

3. 户外环境耐受：基于 H-THRJ45 的 IP67 防护、-40℃~70℃宽温域特性，抵御户外暴雨、沙尘、盐雾（沿海地区）侵蚀，保障传感器全年稳定运行。

4. 精准风险防控：通过 H-THRJ45 的 ±0.5℃温度精度、±3% RH 湿度精度，重点预警户外配电柜 “高温过载（柜内＞45℃）” 与 “低温凝露（湿度＞85% RH 且温度＜5℃）” 风险，联动控温设备实现闭环管理。

添加图片注释，不超过 140 字（可选）

二、系统架构设计（以 H-THRJ45 为核心终端）

1. 感知层： H-THRJ45 传感器矩阵部署

（1）核心监测区域与 H-THRJ45 参数适配

（2） H-THRJ45 专属适配设计（户外场景）

• POE 供电保障：针对户外配电柜无专用 POE 供电源的场景，配置工业级 POE 交换机（如华为 S1730S-P24P4S，24 个 POE 端口，单端口最大输出 30W），交换机需带宽温设计（-40℃~70℃）、防雷击等级≥4kV，直接接入配电柜 AC220V 电源，为 H-THRJ45 提供稳定 POE 供电。

• 户外防护强化： H-THRJ45 传感器进线口采用防水锁母（配套 M12 规格），与 RJ45 网线（户外专用 CAT6 屏蔽线，带铠装防鼠咬）连接后，缠绕三层防水胶带 + 热缩管密封，确保沿海 / 多雨地区无雨水渗入；传感器外壳喷涂抗盐雾涂层（符合 ASTM B117 标准，盐雾测试≥500 小时）。

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

2. 传输层：基于 H-THRJ45 以太网的抗干扰链路

（1）链路拓扑设计（突出 POE + 以太网优势）

• 近城区户外配电柜（距监控中心≤100m）：

H-THRJ45（RJ45）→ 工业级 POE 交换机（带防雷 / 防浪涌）→ 光纤收发器（单模光纤，传输距离≤2km）→ 监控中心核心交换机，实现 “POE 供电 + 以太网传输” 一体化，无需额外供电链路。

• 偏远区域户外配电柜（距监控中心 100m~5km）：

H-THRJ45（RJ45）→ POE 延长器（如 TP-LINK TL-POE100S，延长距离≤100m，支持 POE 级联）→ 工业级 POE 交换机 → 4G 工业路由器（带 POE 供电，如华为 5G CPE 5731）→ 公网→监控中心，解决偏远区域以太网覆盖不足问题，同时保障 H-THRJ45 供电不中断。

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

以太网温湿度传感器

（2）抗干扰与冗余设计

• 电磁干扰防护： H-THRJ45 本身具备 EMC Class 3 抗电磁干扰能力，搭配屏蔽 CAT6 网线（屏蔽层接地），与户外配电柜内高压线路（如 10kV 电缆）保持≥30cm 距离，避免电磁辐射导致数据跳变。

• 双 POE 链路冗余：核心户外配电柜（如变电站旁配电柜）部署 2 台 H-THRJ45 传感器，分别接入 2 台独立工业级 POE 交换机，当单交换机故障时，备用传感器自动接管监测，确保数据不中断。

3. 平台层：适配 H-THRJ45 的户外监控功能

（1）核心功能优化（基于以太网 POE 特性）

• 实时监控看板：针对 H-THRJ45 的高传输速率（千兆以太网），支持 1 分钟 / 次高频采样（传统无线传感器多为 5 分钟 / 次），实时显示传感器 POE 供电状态（如电压 12V/24V、功率≤12.95W）、RJ45 链路连通性，异常时标红提醒（如 POE 供电中断、网线松动）。

• 智能告警联动：

◦ 温湿度告警：当 H-THRJ45 检测到柜内＞45℃/ 湿度＞85% RH 时，平台自动推送告警（短信 + APP），同时联动 POE 交换机输出控制信号，启动柜内 POE 供电风扇（如海康威视 DS-3E0318P-E，支持 POE 联动控制）；

◦ 设备故障告警：若 H-THRJ45 离线（如网线断裂），平台 10 秒内触发 “链路中断告警”，定位故障配电柜位置，缩短排查时间。

• POE 设备管理：平台集成 POE 交换机管理模块，远程查看各端口供电状态、功率消耗，当单端口功率异常（如＞15W，可能为传感器故障短路）时，自动断开该端口供电，保护交换机与其他传感器。

三、关键技术亮点（结合 H-THRJ45 核心优势）

1. POE 供电简化户外部署： H-THRJ45 无需额外拉取 DC12/24V 电源线，单根 RJ45 网线完成 “供电 + 传输”，户外配电柜布线成本降低 60%，同时避免强电线裸露导致的雨水短路风险（某沿海项目实测布线工期从 5 天缩短至 2 天）。

2. 以太网传输提升数据可靠性：相比传统 LoRa/4G 无线传输， H-THRJ45 的 RJ45 以太网传输延迟≤10ms、数据上传成功率＞99.9%，尤其在高压线路密集区域（如输电线路旁配电柜），无电磁干扰导致的丢包问题，历史数据完整度提升至 99.95%。

3. H-THRJ45 户外专项适配：该传感器自带 - 40℃低温启动芯片（普通 POE 传感器多为 - 20℃下限），在东北冬季户外（-35℃）可正常启动；IP67 防护配合防水锁母设计，在南方梅雨季节（月降雨＞200mm）无进水失效案例，设备故障率＜1%（传统传感器约 5%）。

四、实施案例（ H-THRJ45 应用实例）

• 项目背景：某电网公司 20 个户外配电房（覆盖城区 + 偏远山区），需替换传统无线传感器为 H-THRJ45 以太网 POE 温湿度传感器，实现精准监测。

• 部署方案：

◦ 城区配电房： H-THRJ45→华为 S1730S-P24P4S POE 交换机→光纤收发器→监控中心；

◦ 偏远山区配电房： H-THRJ45→POE 延长器→华为 5G CPE→公网→监控中心，POE 交换机接入太阳能 + 市电双供电（保障山区供电不稳定时传感器运行）。

• 实施效果：

◦ 数据可靠性： H-THRJ45 数据上传成功率 99.98%，较原无线传感器（95%）提升 4.98%，无因传输丢包导致的漏告警；

◦ 运维成本：POE 供电无需更换锂电池，年运维成本从 8 万元降至 3 万元；

◦ 故障处理：通过平台 POE 状态监测，配电柜温湿度异常告警响应时间从 30 分钟缩短至 5 分钟，年减少设备跳闸 2 次。

五、 H-THRJ45 部署与维护要点

1. 安装规范：

• POE 供电距离： H-THRJ45 与 POE 交换机距离≤100m，超距时需加装 POE 延长器（单级延长≤100m，最多级联 2 级），避免 POE 供电电压衰减（如 100m 处电压需≥12V，确保传感器正常工作）；

• 安装位置：传感器固定于配电柜内中层（距柜顶≥30cm，避开顶部雨水凝结滴落），RJ45 网线沿柜壁布线，用防水扎带固定，避免线缆下垂受力导致接口松动。

1. 维护计划：

• 每季度：远程检查 H-THRJ45 POE 供电功率（正常≤12.95W）、RJ45 链路速率（千兆全双工），清理传感器外壳灰尘（避免影响散热）；

• 每半年：现场检测传感器精度（用 FLUKE 975 温度湿度校准仪），检查防水锁母密封状态，更换老化防水胶带；

• 每年：测试 POE 交换机防雷性能（模拟 4kV 浪涌冲击），确保户外雷雨季节设备安全。
