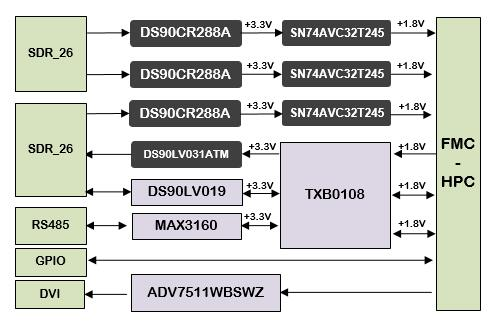

一、板卡概述
该板卡为了考虑兼容1.8V电平IO，适配Virtex7，Kintex Ultrascale，Virtex ultrasacle + FPGA而特制，如果要兼容原来的3.3V 也可以修改硬件参数。板卡支持1路Full Camera link输入，同时支持1路HDMI输出。

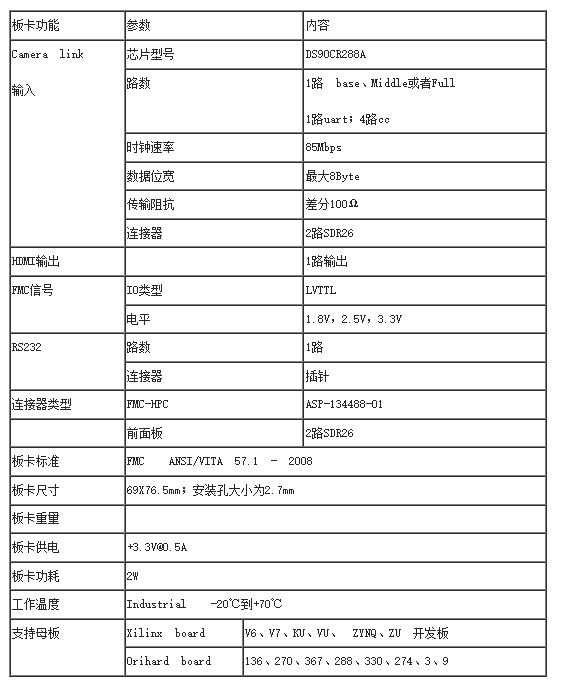

二、性能指标

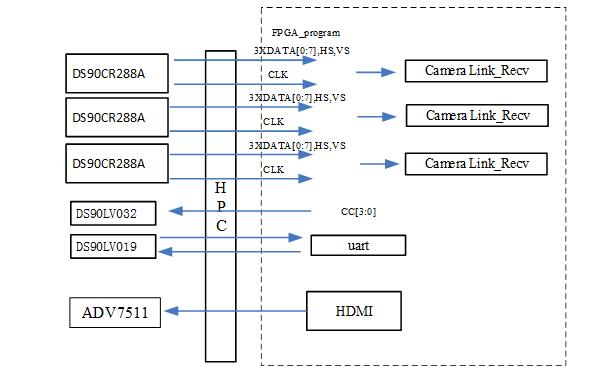

三、软件内容
板卡提供对应FPGA载板的Camera link信号输入接口程序，包括Camera link 、uart、CC信号。
四、板卡应用
板卡配置FPGA母板用于工业图像信号处理。
Camera Link 输入子卡,Camera Link 子卡,CameraLink开发板,模拟数据采集处理,图像信号处理,万兆网络光纤 PCIe
