Profinet从转CCLinkIE主总线协议转换网关建议点赞收藏

Profinet从转CC-Link IE Field Basic主总线协议转换网关建议点赞收藏

一，设备主要功能

1、疆鸿智能JH-PN-CCLKIEM型网关是Profinet从转CC-Link IE FIELD BASIC主工业级Porfinet网关。‌这种网关设备允许将Profinet网络中的设备连接到CC-Link IE FIELD BASIC网络中，‌从而实现不同工业通信协议之间的互操作性。‌这些网关设备通常具有两个以太网接口，‌分别用于连接Profinet和CC-LINK IE FIELD BASIC网络1/2。‌

2、网关作为Profinet网络设备一侧的从站(即Slave),做为CC-Link IE FIELD BASIC网络设备一侧的主站(即Master)。

3、应用广泛：支持CC-Link IE FIELD BASIC接口的三菱伺服驱动器、耦合器、仪表、PLC、DCS、FCS等从站设备。

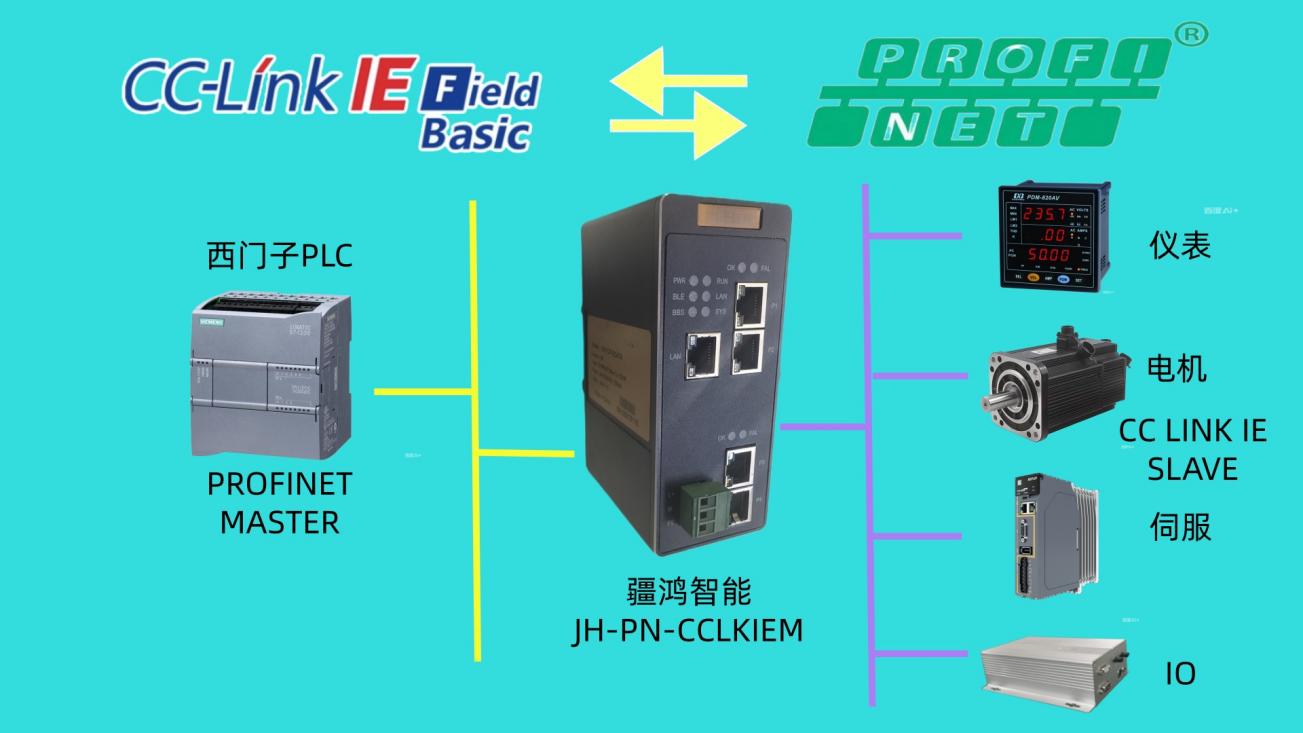

二，典型应用拓扑图

IMG_256

三，技术参数

疆鸿智能JH-PN-CCLKIEM型网关在PROFINET一侧为PROFINET从站，在CC-LINK IE FIELD BASIC一侧为CC-LINK IE FIELD BASIC主站;

支持标准的Profinet I/O协议

Profinet支持的最多16个槽位，支持最大的输入字节数为1440字节，最大的输出字节为1440字节，输入输出字节的长度由TIA Portal设定

支持DC – Synchronous、SM Synchronous模式

支持拓扑查看器、诊断检测、自动扫描

四，电器参数

电源: 直流24V/200mA (18V~ 30V可用) 使用中建议接好保护地PE

工作环境: -40 ~85°C，湿度≤95%

防护等级: IP20

安装方式: DIN-35mm导轨

Profinet从转CC-Link IE Field Basic主总线协议转换网关就介绍到这，如需获取手册请与公司商务经理联系，我们真诚期待与您交流~
