Power BI华夫饼图表函数

Power BI 2025年9月推出了DAX UDF（user-defined functions）用户自定义函数，定义一次计算，可在任何地方重复使用。参考文档：

https://learn.microsoft.com/zh-cn/power-bi/transform-model/desktop-user-defined-functions-overview

这种重复使用可以是DAX驱动的图表（结合SVG/HTML），我会把前期分享的很多图表样式进行函数式封装，方便用户在不了解SVG/HTML的情况下也可以自定义图表效果。

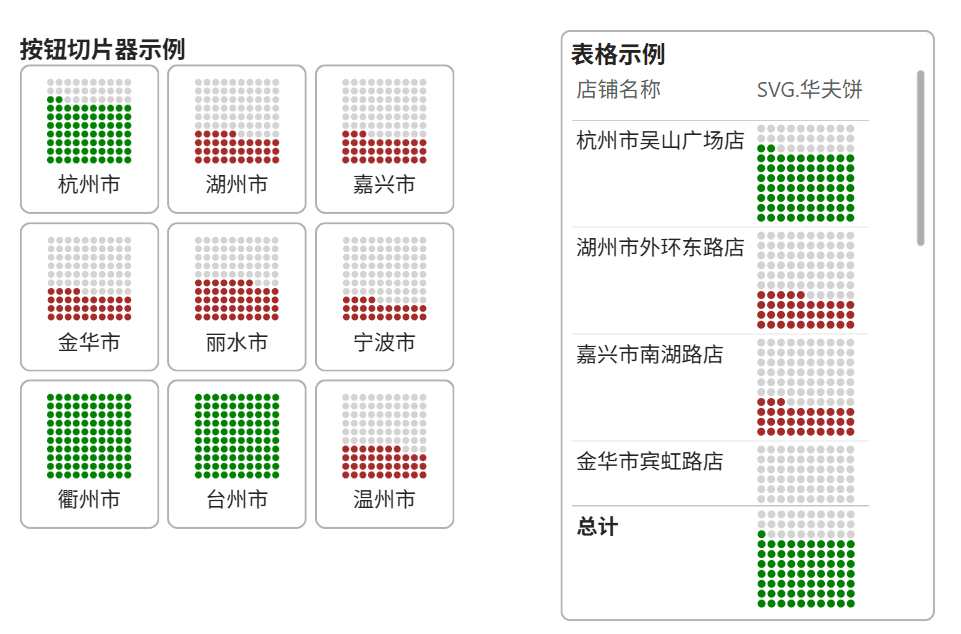

今天分享华夫饼图。下图效果仅仅使用了一个简单度量值生成：

度量值 =SVG_Waffle([M.业绩达成率],IF([M.业绩达成率]<0.5,"Brown","green"))

如何在你的模型应用？

首先，找到SVG_Waffle的函数代码，打开

https://junminwu.github.io/

选择SVG专题中的图表函数：

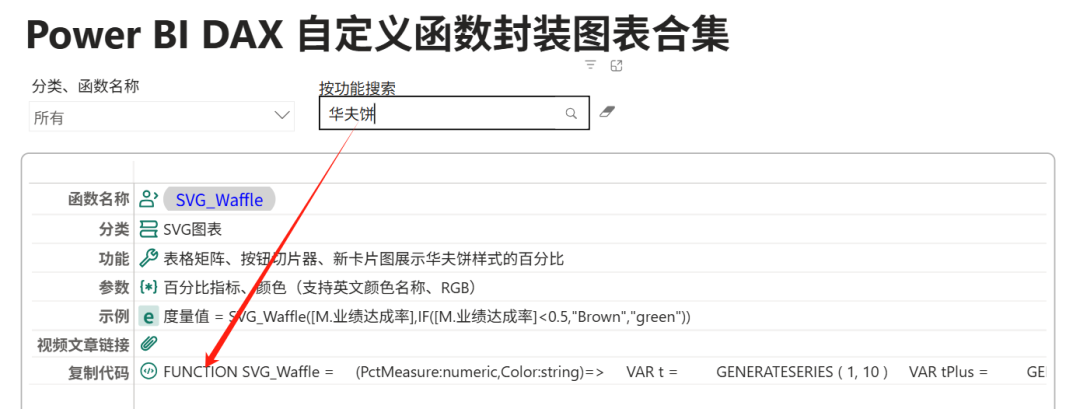

搜索“华夫饼”，鼠标右键复制代码：

确保Power BI Desktop是2025年9月的版本，如果不是，安装包地址：

https://www.microsoft.com/zh-cn/download/details.aspx?id=58494

打开文件-选项和设置-选项-预览功能，勾选“DAX用户自定义函数”：

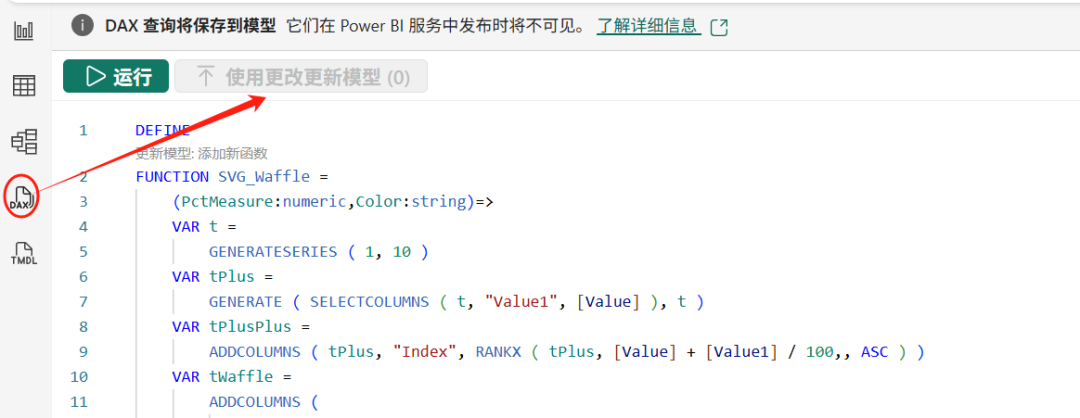

切换到DAX查询视图，粘贴代码，点击右上角的使用更改更新模型即生效。

新建度量值，引用华夫饼函数：

SVG.华夫饼 =SVG_Waffle([M.业绩达成率],"deepskyblue")

第一个参数为百分比度量值，第二个参数为华夫饼颜色（可以条件变化）。

如果是按钮切片器使用，把以上度量值放入图像区域：

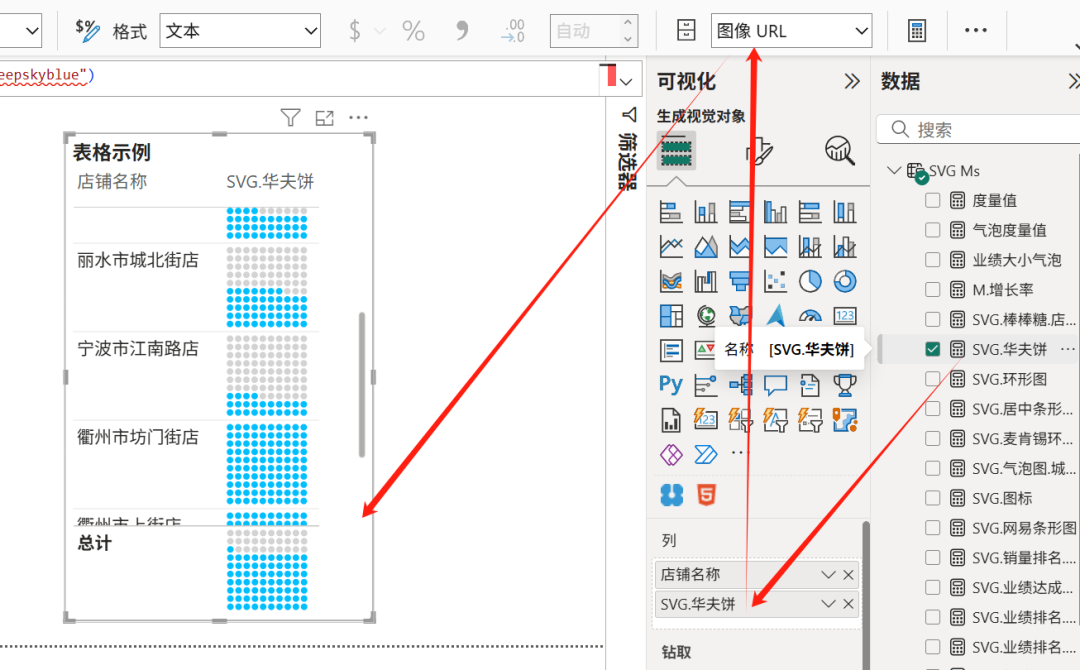

如果是表格矩阵使用，标记为图像URL放入列值：

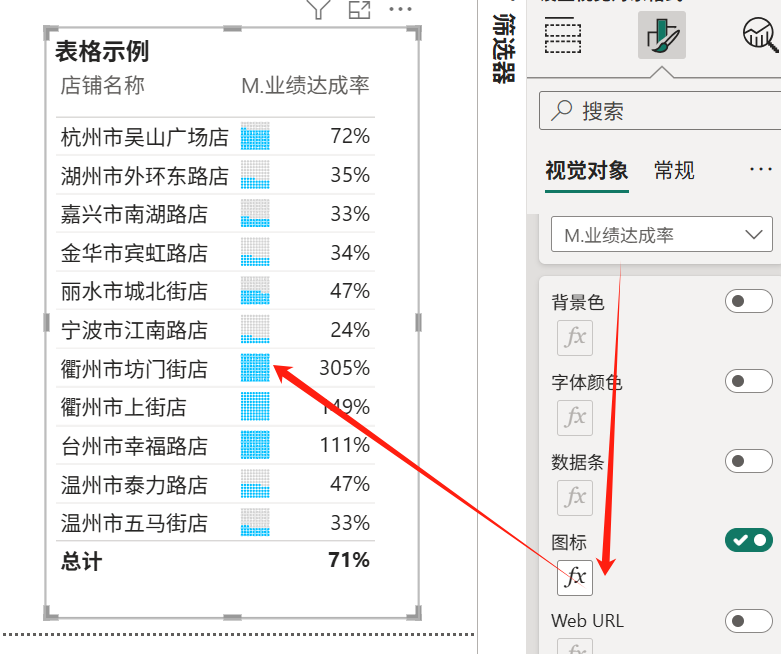

也可以放入条件格式图标：

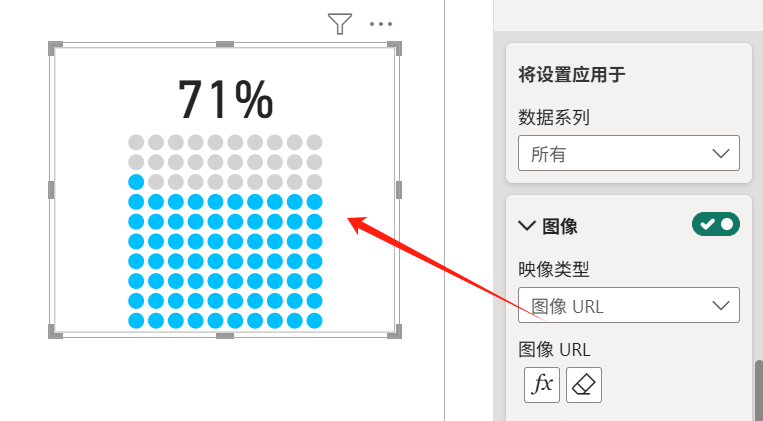

如果是新卡片图视觉对象使用，图像区域选择URL：
