【隐语Secretflow】轻量级隐私计算任务编排框架Kuscia架构解析

打开链接点亮社区Star，照亮技术的前进之路。每一个点赞，都是社区技术大佬前进的动力

Github 地址： *https://github.com/orgs/secretflow/kuscia

架构

Kuscia（Kubernetes-based Secure Collaborative InfrA）是一款基于 K3s 的轻量级隐私计算任务编排框架，旨在屏蔽异构基础设施和协议，并提供统一的隐私计算底座。在此基础上，kuscia 提供了资源管理、应用调度、容器加载、服务发现、数据安全访问、运维监控等诸多能力。

Kuscia 集群由控制平面（俗称调度面、Master）和节点组成。控制平面负责调度，节点负责计算。

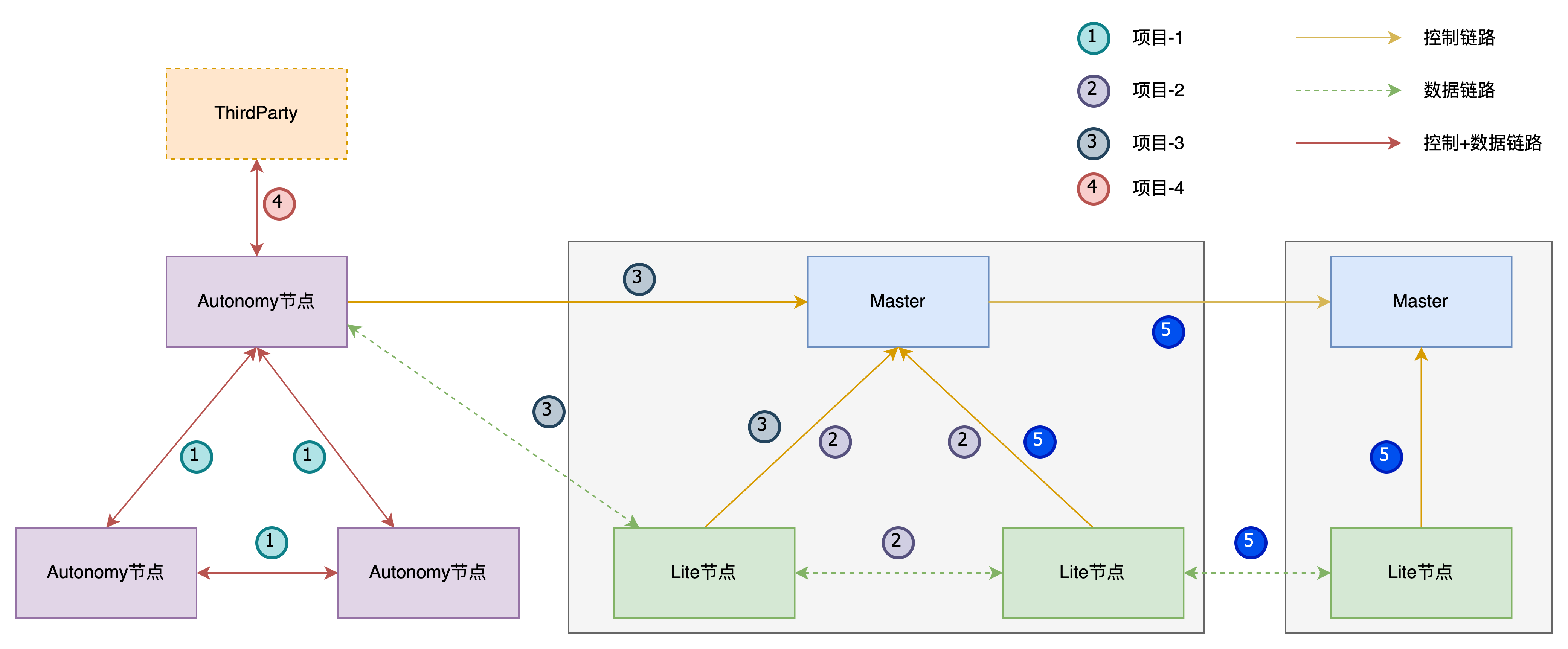

一般来讲，控制平面和节点之间，1:N 组成了中心化网络，1:1 组成了点对点（P2P）网络。中心化网络中的节点称为 Lite 节点，点对点网络中的节点称为 Autonomy 节点。

Kuscia 支持 Lite 节点与 Autonomy 节点、以及两个中心化网络互联互通，并支持与第三方厂商的节点互联互通，从而构建更大的隐私计算网络。

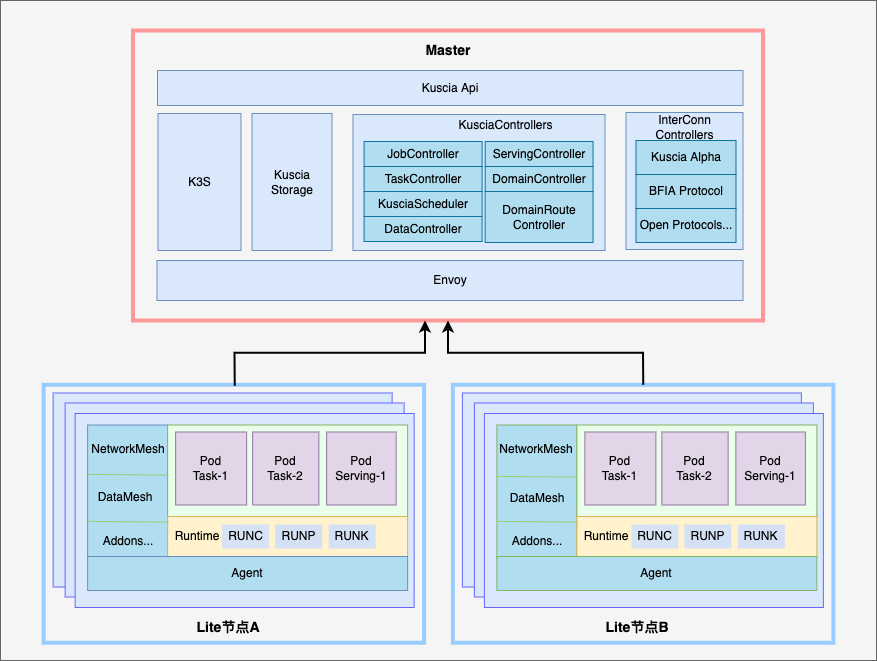

Kuscia 组件

控制平面

控制平面监听和响应集群事件，实现资源管理和应用调度功能，核心组件包括 K3s、Kuscia Controllers、Kuscia Storage(暂未开源)、Envoy、互联互通适配器。

K3s

K3s 是一个轻量级的 Kubernetes 发行版，用于处理 Kubernetes 的内置资源。

Kuscia Controllers

Kuscia 扩展了一组 K3s 控制器，用于处理 Kuscia 的自定义资源，这些控制器包括：

• Job Controller：作业控制器，负责解析作业 DAG 的描述信息，进行 DAG 的编排与多任务调度、采集任务状态。
• Task Controller：任务控制器，负责解析任务的描述信息，实现多方任务的 Co-Scheduling 调度，对应作业 DAG 中的顶点。
• Kuscia Scheduler： Kuscia 调度器，负责多方 Pod 的 Co-Scheduling 调度，具备 All-or-Nothing 调度效果。
• Domain Controller：节点控制器，负责管理节点资源、为节点分配 Namespace。
• DomainRoute Controller：路由控制器，负责管理节点与节点、节点与 Master 的路由规则以及身份认证和鉴权策略。
• InterConn Controllers：互联互通控制器，负责不同控制平面下的节点互通，从而协同完成多方任务调度，支持多种互联互通协议。
• Data Controller: 数据控制器，负责数据授权管理，暂未开源。
• Serving Controller：服务控制器，负责常驻任务流的编排和调度，暂未开源。

Kuscia Storage

Kuscia Storage 是对 K3s 原生集群存储的补充。K3s 原生集群存储不适合存储大 value，因此对于大 value 的资源属性，如作业配置等，将存储在 Kuscia Storage

中。该模块暂未开源。

Envoy

Envoy 是一个开源的边缘和服务代理。在控制平面中，Envoy 是节点与 Master、Master 与 Master 之间的流量代理，从 DomainRoute Controller 接收路由规则和身份认证、鉴权策略。

Envoy 将发送给互联互通合作方 Master 的请求转发到对端的 Envoy（若对端非 Kuscia 架构，则转发给对端网关），同时对来自节点和互联互通合作方 Master

的请求进行身份认证和鉴权，将合法请求转发给 K3s 的 ApiServer 或 Kuscia Storage。

节点

节点的全称为隐私计算节点，由一组工作机器（或虚拟机）组成，托管运行隐私计算应用的 Pod。

根据组网模式的不同，节点分为 Lite 和 Autonomy 两种类型：

• 中心化网络中的节点称为 Lite 节点，Lite 节点不包含控制平面。
• 点对点网络（P2P）中的节点称为 Autonomy 节点，每个 Autonomy 节点包含独立的控制平面。

Lite 节点主要由 Agent、NetworkMesh、DataMesh（功能暂不完备），提供容器管理、通信管理、数据管理等功能。

此外，节点支持服务组件可插拔，用户可根据实际场景使用所需要的服务组件。

Agent

Agent 主要负责节点实例注册和容器管理。将节点实例注册为 K3s 集群的工作节点后，用于管理 K3s 集群下发的任务 Pod，并对 Pod 生命周期和节点实例生命周期进行管理。

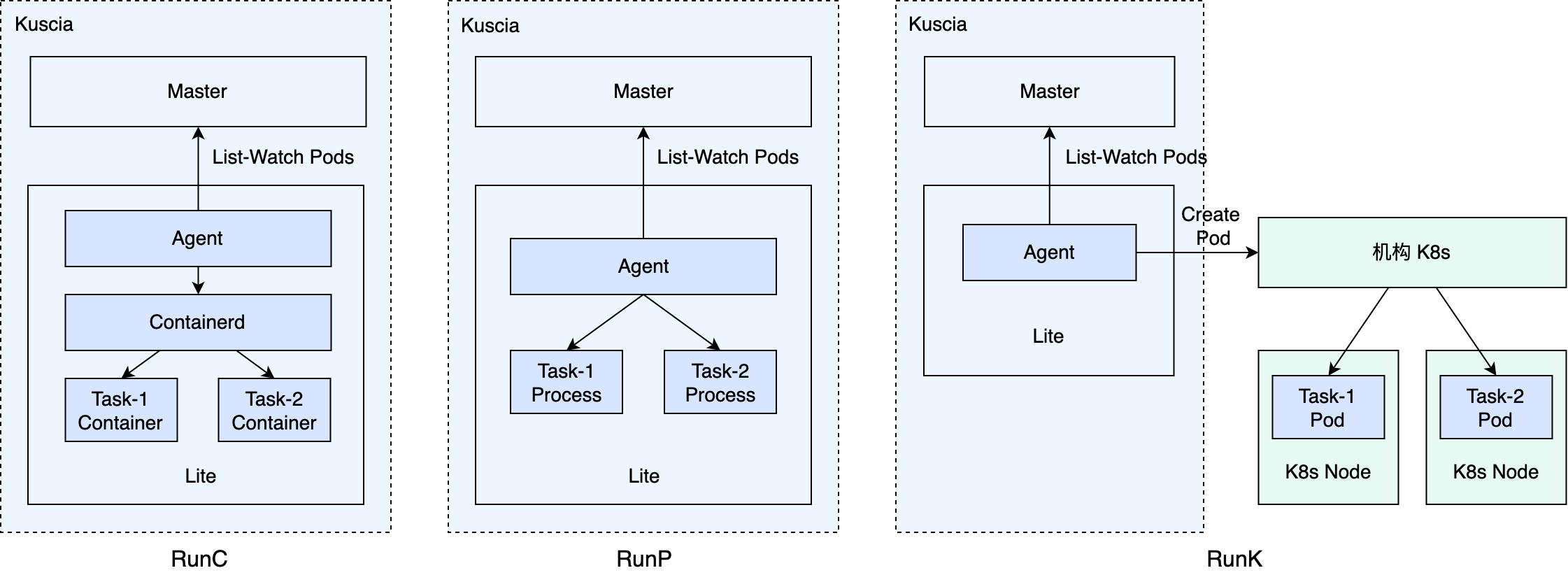

Agent 当前支持 RunC、 RunP 和 RunK 三种运行时：

• RunC：即容器运行时，以原生容器的方式拉起任务 Pod。
• RunP：即进程运行时，直接在 Agent 容器内以进程形式拉起任务 Pod。
• RunK：即 K8s 运行时，对接 K8s 集群，将任务 Pod 转发提交至 K8s 集群中执行。

三种运行时有各自的适用场景，你可以在不同的场景中根据运行时的特性来选择最合适的运行时：

• RunC： 在 ECS 部署环境中推荐使用，兼顾了安全性与便捷性。
• RunP： 在 K8s 部署环境中推荐使用，架构简单且对权限无要求。
• RunK： 在高并发任务场景中推荐使用，安全性强且资源利用率高。

NetworkMesh

NetworkMesh 是算法容器之间进行网络通信的基础设施，包含 CoreDNS、DomainRoute、Envoy、Transport 四个组件。

CoreDNS

CoreDNS 是一个灵活可扩展的 DNS 服务器，在 Kuscia 中，主要用于解析应用 Service 的域名，从而实现域内的服务发现。

DomainRoute

节点侧的 DomainRoute，一方面监听 DomainRoute Controller 配置的节点与节点、节点与 master 之间的路由规则、身份认证和鉴权策略；另一方面监听节点命名空间下的

Service 和 Endpoints，配置 Envoy 的 Upstream Cluster，从而实现跨域的服务发现。

Envoy

在节点侧，Envoy 是节点与 Master、节点与节点之间流量代理，从 DomainRoute 接收路由规则、身份认证和鉴权策略以及 Upstream Cluster 配置。

Envoy 将发送给 Master 和合作节点的请求转发给对端的 Envoy（若对端非 Kuscia 架构，则转发给对端网关），同时对来自合作节点的请求进行身份认证和鉴权，

将合法请求转发到目标应用的 Pod 上。

Transport

适配《北京金融科技产业联盟互联互通标准》的传输层通信组件，提供消息队列的传输模式。

DataMesh

负责数据源和数据集（数据表、模型、任务报告等）的注册和管理，元信息的查询修改功能。注意该组件暂未实现权限管控功能，请勿在生产环境中使用该组件。

组网模式

Kuscia 支持两种组网模式：中心化组网模式和点对点组网模式。

{#centralized}

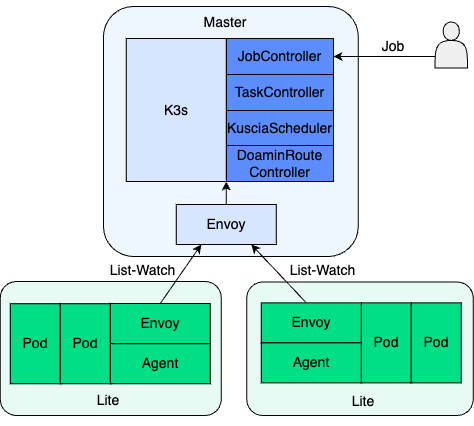

中心化组网模式

中心化组网模式下，多个节点共享控制平面，控制平面负责管理多个节点的资源和任务调度。这种模式下节点占用资源较少，称为 Lite 节点。

中心化组网模式适合于大型机构内部的节点互联，通过统一的控制平面，可显著降低运维和资源成本，且便于快速新增节点。

{#peer-to-peer}

点对点组网模式

在点对点（P2P: Peer-to-Peer）组网模式下，节点拥有独立的控制平面，节点实例和控制平面在同一个子网中，这种类型的节点被称为 Autonomy 节点。

在该模式下，参与方通过 InterConn Controller，

从调度方同步 Pod 到本集群，由本方 Scheduler 绑定到节点实例。

点对点组网模式适合小型机构或是安全性要求高的场景。

部署模式

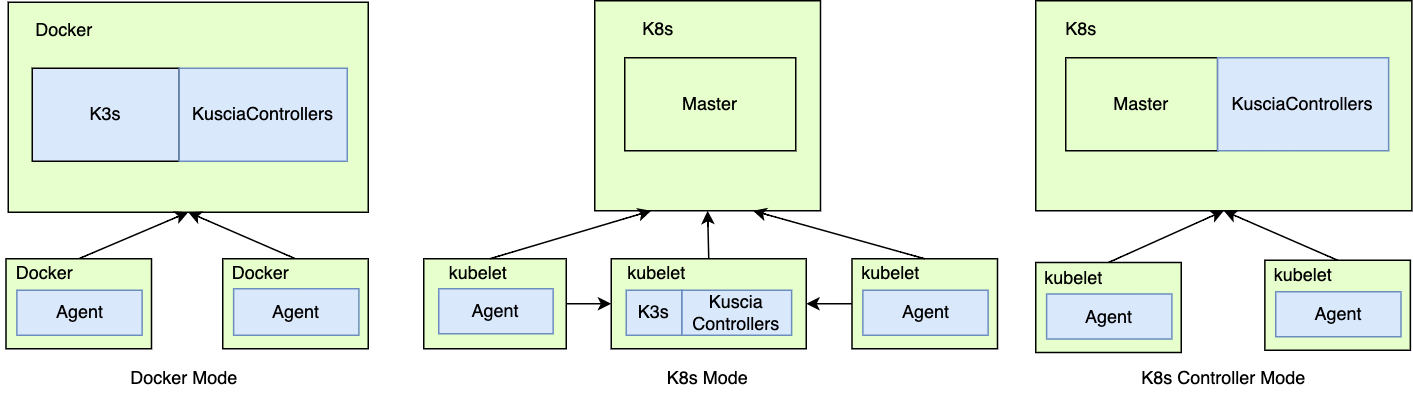

Kuscia 提供三种部署模式：Docker 模式、K8s 模式、K8s 控制器模式，以适配不同机构的基础设施。

• Docker 模式：适合基于物理机或虚拟机部署隐私计算任务的机构，可以直接在机器上以 Docker 容器方式部署控制平面和节点实例。
• K8s 模式：适合基于公有 K8s 集群部署隐私计算任务的机构，可将控制平面和节点以 K8s 应用的方式部署到机构 K8s 集群中。
• K8s 控制器模式：适合基于专有 K8s 集群部署隐私计算任务的机构，可将 Kuscia Controllers、Kuscia Storage、Envoy 部署在 K8s 集群的控制平面中。

作业编排与任务调度

在 Kuscia 编排框架中，作业（Job）编排和任务（Task）调度主要通过 Job Controller、Task Controller、InterConn Controller、Kuscia Scheduler 协同完成。

• Job Controller：负责 Job DAG 调度和 Job 生命周期管理。根据 Job DAG 中的 Task 依赖关系、调度参数等控制 Task 的调度顺序以及并行度。
• Task Controller：负责 Task 多个参与方之间的 Co-Scheduling 调度和 Task 生命周期管理。
• Kuscia Scheduler：负责 Task 在一个参与方下的多个 Pod 之间的 Co-Scheduling 调度和 Pod 生命周期管理。
• InterConn Controller：用于点对点（P2P）组网模式下，调度方与参与方之间的 Task 资源同步。

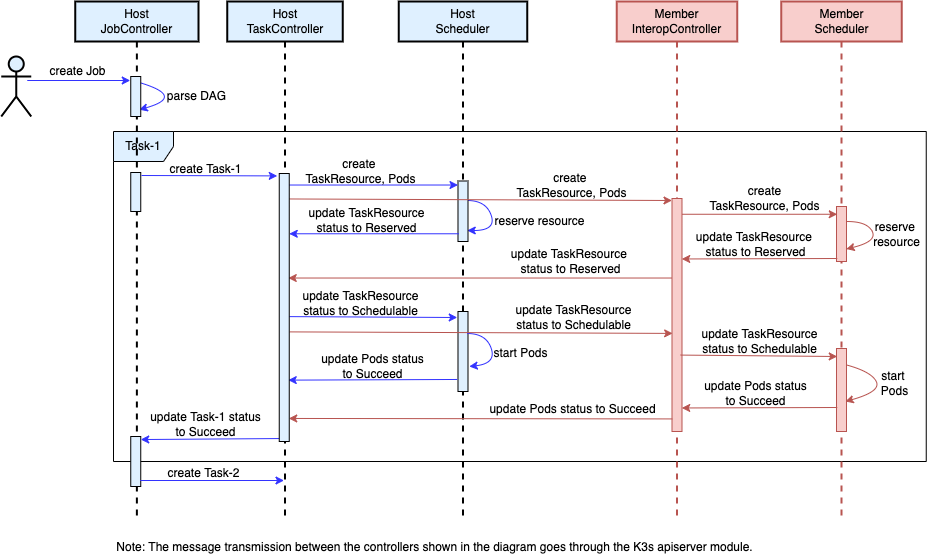

在点对点（P2P）组网模式下，Job 的调度时序图如下：

其中 Job 中的一个 Task 调度流程如下:

• Task Controller 在各参与方节点的 Namespace 下分别创建 TaskResource 对象和 PodGroup（包含一组 Label 相同的任务 Pod）。
• 任务参与方的 InterConn Controller 从调度方集群中将本方的 TaskResource 和 PodGroup 同步到参与方集群中。参与方集群中的 TaskResource 和 PodGroup 的状态也会通过 InterConn Controller 同步到调度方集群中。
  • Kuscia Scheduler 为各 PodGroup 中的 Pod 预留资源，当 PodGroup 中资源预留成功的 Pod 数量满足 MinReservedPods 阀值时，将 PodGroup 对应的 TaskResource 状态更新为 Reserved。在点对点（P2P）组网模式下，调度方的 Kuscia Scheduler 不会调度本集群中非本方的 Pod。
    • Task Controller 监听到 TaskResource 预留成功的数量满足 MinReservedMembers 阈值时，则将各参与方的 TaskResource 的状态更新为 Schedulable。
    • Kuscia Scheduler 监听到 TaskResource 的状态变为 Schedulable 后，绑定 PodGroup 中的任务 Pod 到已分配的节点上。
