芯片界的 “高压多面手” H6203F：硬核实力 + 贴心设计双在线！

想找一款能 hold 住高压输入、还能稳供电流的开关控制器？H6203F 必须拥有姓名！内置 150V 耐压 MOS “硬核 buff”，输入电压最高能扛 120V，日常给负载稳送 1.5A 连续电流，遇上瞬间峰值需求，3A 瞬时电流也能轻松应对，动力储备拉满～

输出电压想按需调节？简单！通过 VFB 采样电阻就能灵活设置，从 3.3V 低电压到适配场景的各类规格，精准匹配不同使用需求。130KHz 典型开关频率搭配 5KHz 最小开关频率，让输出动态响应又快又稳，关键时刻不掉链。

轻负载场景下，H6203F 会智能切换到 PWM+PFM 模式，变身 “节能小能手”，转换效率持续在线，既省心又省电。更有多重安全防护加持：软启动功能有效减弱输入打火时的浪涌冲击，热保护、输出短路保护、输出电流限制三重保障，让芯片运行更可靠，容错能力拉满；集成线路电压补偿和高带宽环路，实现 ±3.5% 的输出电压精度，精准把控每一份电力输出。

封装设计也暗藏巧思！采用 ESOP-8 封装，芯片底部自带功率散热焊盘，直接连接 VIN 输入端和内置 MOS 漏极，散热效率大幅提升，让芯片在高强度工作下也能保持稳定状态，延长使用寿命～ 不管是高压应用场景，还是对稳定性、效率有高要求的设备，H6203F 都能凭借全面实力轻松适配！

特征

 内置150V高压MOS

 宽压8V-120V输入范围





支持输出电压最低可调至

典型的

3.3V

1.5A持续电流及3A峰值瞬间电流

 转换效率最高可达95%

 超低的待机功耗

 输出电压精度±3.5%

 带软启动功能(SS)

 带过流保护功能(OCP)

 带过热保护功能(OTP)

 带输出短路保护功能(SCP)

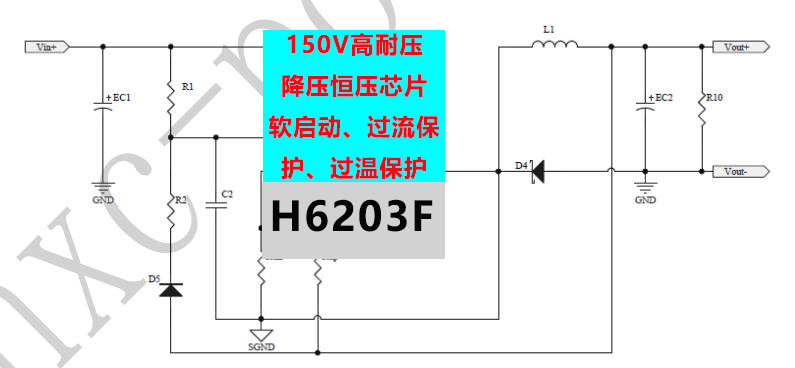

典型应用

 GPS定位器

 恒压电源

 MCU模块供电

应用指南：H6203F 是一款兼容宽压输入范围的开关降压型 DC-DC 控制器，支持输入电压高达

120V。芯片采用固定频率的 PWM 峰值电流模式控制方式，具有低待机功耗、超快响应速度

及优异线性电压和负载调整率。设定了典型频率 130KHz，轻载时会自动降低开关频率以获

得高的转换效率。H6203F 内部集成了软启动、过流保护、过温保护及输出短路保护等功能，

大大的提高系统可靠性。。H6203F 简化供电电路和电压采样电路，现只需极少的外围器件

即可达到优异的恒压特性，让系统成本变更低。作为降压式 BUCK 拓补结构，输出电压应

小于输入电压，H6203F 最小压差需要 4V。
