计算向左，内存向右；ScaleUp Fabric与内存池化

阅读收获

1. ScaleUp Fabric核心价值与演进：剖析ScaleUp Fabric（如NVLink）如何通过“内存语义”实现GPU间高效通信，及其向NVSwitch的演进，以满足大规模AI训练需求。
2. NVIDIA架构局限性：认识到当前NVLink/NVSwitch架构中内存与计算紧密耦合的缺陷，导致AI推理资源配置低效和成本高昂。
3. CXL与UALink的互补：理解CXL和UALink作为开放标准，在AI基础设施中如何分别解决CPU层和加速器层的内存互联问题，推动内存与计算解耦。
4. 内存池化变革：了解Fabric附加内存（FAM）和内存池化技术如何通过CXL和UALink实现内存独立扩展，构建更灵活、经济的AI计算平台。

全文概览

随着AI大模型参数规模的爆炸式增长，对计算和内存资源的需求已达到前所未有的高度。传统的服务器架构，尤其是GPU与CPU之间、以及GPU与GPU之间的数据传输瓶颈，是否已成为制约AI性能提升的关键？高速互联技术“ScaleUp Fabric”应运而生，旨在突破这些限制，但其演进路径和技术挑战也日益凸显。NVIDIA的NVLink/NVSwitch架构在ScaleUp领域独步天下，然而，其内存与计算紧密耦合的模式，尤其在对成本敏感的AI推理场景下，正面临资源配置效率的严峻考验。CXL和UALink等开放标准能否通过创新的“内存池化”技术，实现内存与计算的解耦，从而开启AI基础设施的新篇章？本文将深入探讨ScaleUp Fabric的演进、内存语义的价值，以及开放生态如何重塑AI算力格局。

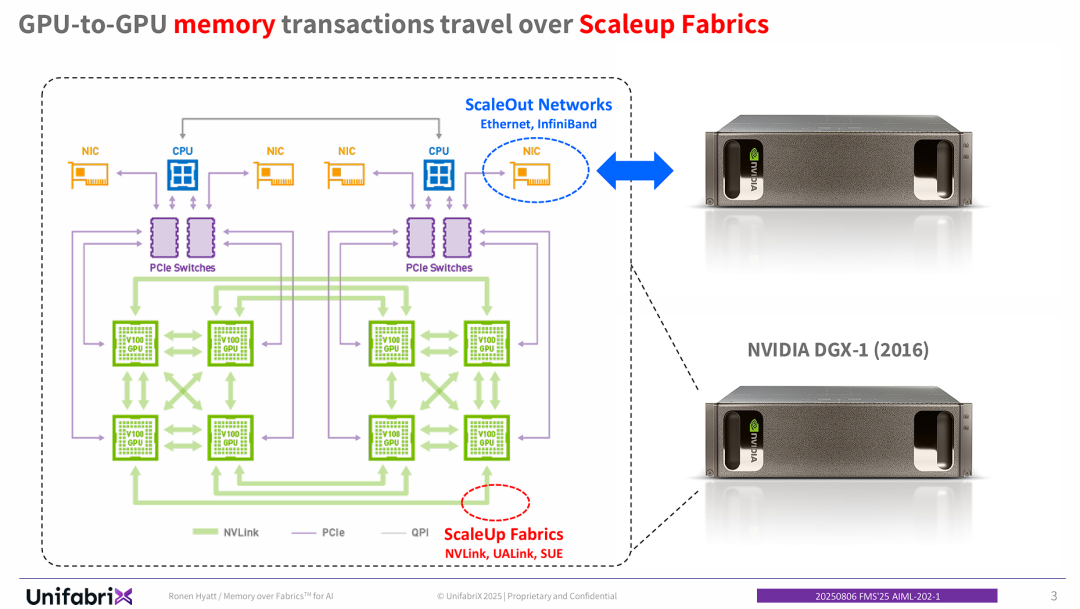

GPU到GPU的内存事务通过Scaleup Fabrics传输

GPU到GPU的内存事务通过Scaleup Fabrics传输

PPT的核心观点是区分并强调了“ScaleUp Fabrics”（向上扩展结构）的概念。

1. 区分两个扩展维度： 它明确区分了两种类型的网络/互联：
   • ScaleOut (横向扩展): 指的是节点与节点之间的通信，使用以太网（Ethernet）或InfiniBand等标准网络技术。
   • ScaleUp (纵向扩展): 指的是单个节点内部，特别是GPU之间的高速、专用互联。
2. 定义ScaleUp Fabric： PPT以NVIDIA DGX-1为例，将其内部用于GPU间直接通信的NVLink互联结构定义为一种“ScaleUp Fabric”。
3. 核心功能： 这种“ScaleUp Fabric”是实现GPU到GPU内存事务高效传输的关键通道。这意味着GPU可以直接、高速地交换数据，而无需（或减少）绕道CPU和PCIe总线，这对于大规模AI训练至关重要。

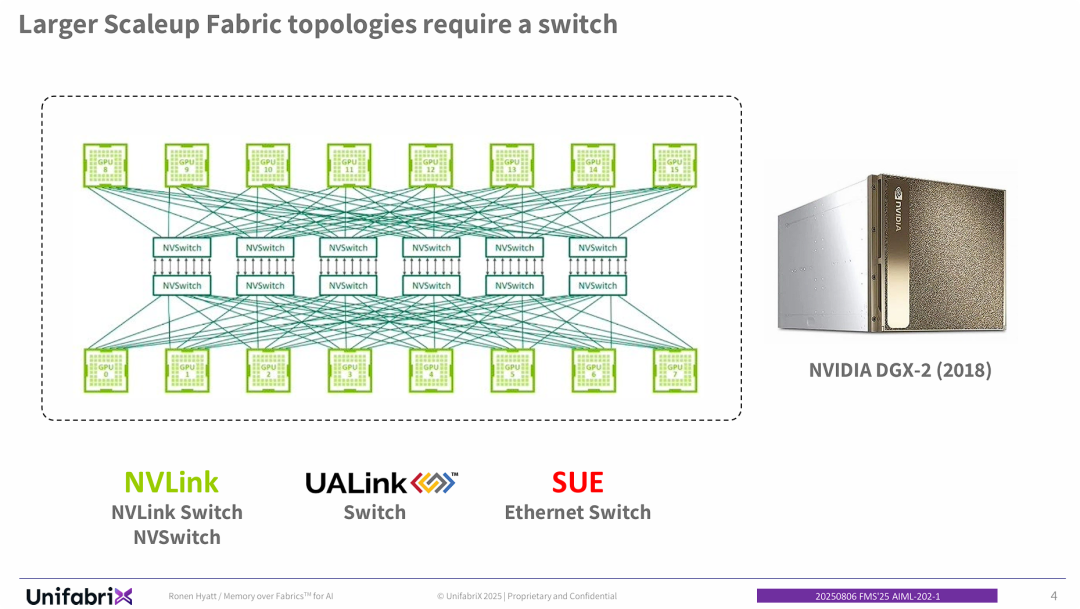

更大的Scaleup Fabric拓扑需要交换机

更大的Scaleup Fabric拓扑需要交换机

当构建更大规模的节点内“ScaleUp Fabric”时（例如从DGX-1的8 GPU扩展到DGX-2的16 GPU），直连的网状拓扑（Mesh）不再适用，必须引入专用的交换机。

1. 可扩展性的挑战： 上一张的DGX-1（8 GPU）使用的是无交换机（switch-less）的NVLink直连方式。而当GPU数量翻倍到16个时（如DGX-2），全互联（all-to-all）所需的端口和布线复杂度会急剧增加。
2. 解决方案：NVSwitch： 为了解决这个扩展性问题，NVIDIA引入了“NVSwitch”。DGX-2的架构利用12个NVSwitch构建了一个交换式NVLink结构。这使得所有16个GPU都能以全NVLink带宽（full NVLink bandwidth）进行“all-to-all”通信，就如同它们在一个巨大的交叉开关（Crossbar）上一样，极大地提升了GPU间的通信效率和带宽。
3. 拓展ScaleUp Fabric的定义： 这张图不仅展示了NVSwitch作为NVLink Fabric的实现方式，还通过图例引入了“UALink”和“SUE”两个新概念，暗示“ScaleUp Fabric”是一个更广泛的术语，可以包含多种不同类型的节点内高速互联交换技术（NVSwitch只是其中一种）。

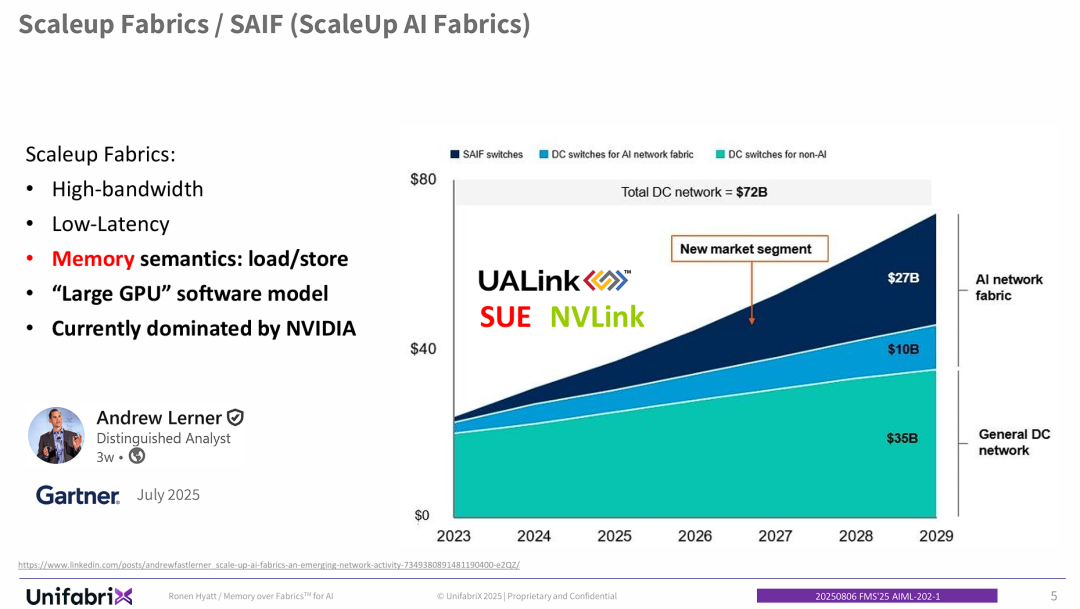

PPT的核心观点是定义“ScaleUp AI Fabric (SAIF)”是一个全新的、高价值的市场细分，它在技术上与传统的数据中心网络（即使是用于AI的Scale-Out网络）有着本质区别。

1. SAIF的技术本质： SAIF的核心是“内存语义”（Memory Semantics）。它不仅仅是“快”（高带宽、低延迟），更是让节点内（或机架内）的多个GPU能够像一个单一的大GPU一样工作，实现内存的直接、透明访问。
2. SAIF的市场定位： SAIF（深蓝色区域）被Gartner视为一个全新的增量市场，而不是对现有AI网络（浅蓝色区域）的简单替代。它正在快速增长，并将在未来几年占据数据中心网络市场（72B）的巨大份额。
3. 行业格局：
   • NVIDIA (NVLink) 目前主导这一领域。
   • 新的行业标准和联盟（如 UALink）以及其他技术的出现，表明业界正在激烈竞争，试图打破NVIDIA的垄断，抢占这个价值270亿美元的新兴市场。

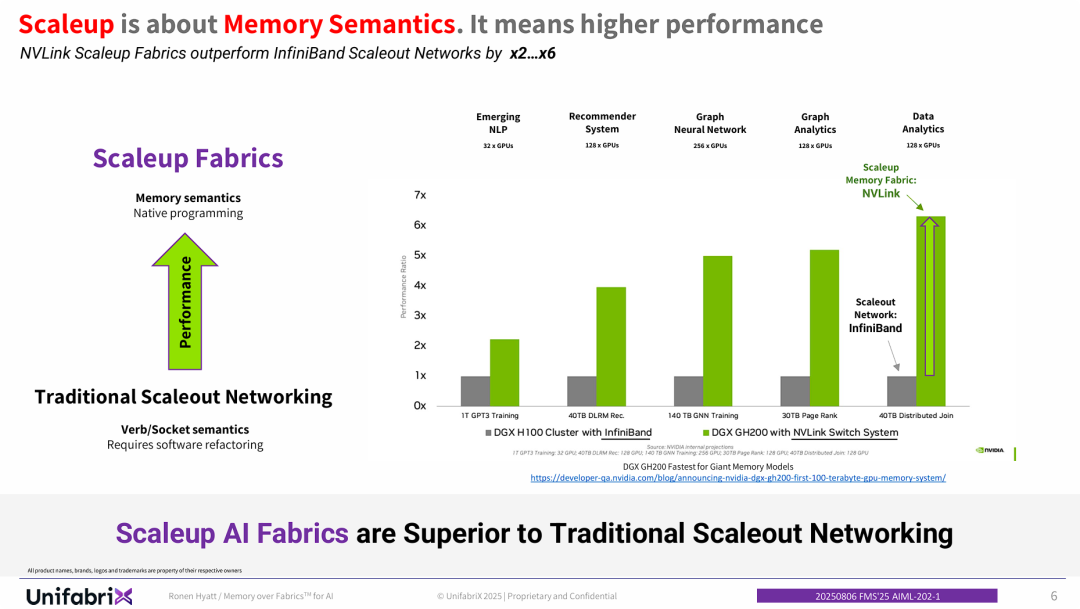

Scaleup的核心是内存语义，它意味着更高的性能

Scaleup的核心是内存语义，它意味着更高的性能

Scaleup Fabric的优越性不仅在于高带宽，更在于其根本的“内存语义”特性，这带来了巨大的性能收益和简化的编程模型。

1. 定义了关键技术差异： 明确区分了两种架构的编程模型。“Scaleup”使用“内存语义”，允许GPU像访问本地内存一样访问其他GPU的内存（原生编程，透明访问），而“Scaleout”使用“动词/套接字语义”，需要复杂的软件重构（如MPI）来管理数据传输。
2. 提供了量化性能证据： 通过对比NVIDIA自家的顶级产品（GH200 vs H100集群），PPT证明了“Scaleup Fabric”（NVLink）相对“Scaleout Network”（InfiniBand）在各种大规模AI和数据任务上实现了2倍到6.5倍的性能飞跃。

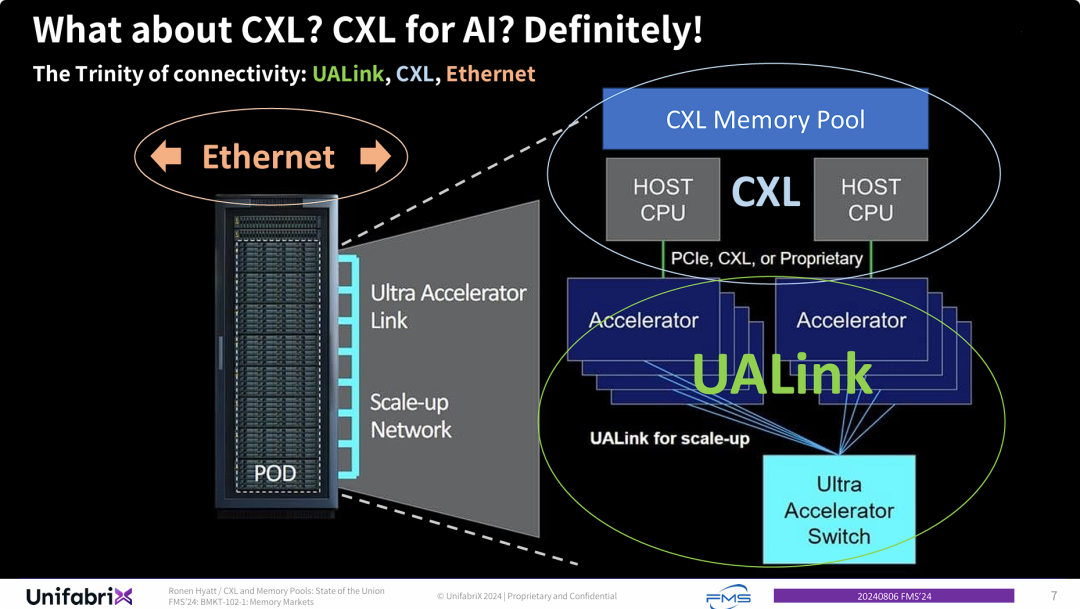

连接性的“三位一体”：UALink, CXL, Ethernet

连接性的“三位一体”：UALink, CXL, Ethernet

现代AI基础设施需要一个“三位一体”的连接模型，其中CXL和UALink（一种ScaleUp Fabric）是互补的，而非竞争关系，它们分别在不同的层级解决关键问题。

1. 定义“连接三位一体”：
   • Ethernet (Scale-Out)： 负责节点间（Inter-node / POD-to-POD）的通信。
   • CXL (Host-level Fabric)： 负责主机/CPU层的互联，实现CPU间的内存一致性和对共享“CXL内存池”的访问。
   • UALink (Accelerator-level Fabric)： 负责加速器/GPU层的互联（Scale-Up），通过专用交换机将多个加速器构建成一个“大GPU”模型，实现“内存语义”（Memory Semantics）通信。
2. CXL与UALink的互补性： 这张图清晰地表明，CXL和UALink服务于系统的不同部分。CXL解决了CPU的内存扩展和共享问题；UALink解决了GPU集群的高速内存通信问题。一个完整的AI服务器需要同时具备这两种技术，才能分别满足CPU和GPU的互联需求。

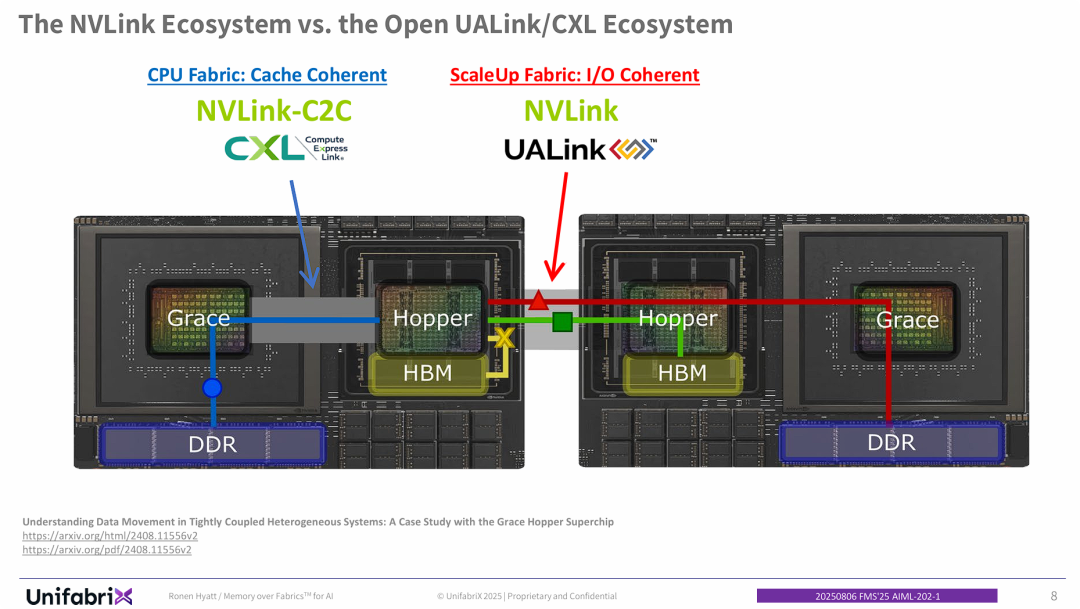

一个开放、可与NVIDIA匹敌的AI生态系统，需要两个关键的开放标准——CXL和UALink——来分别对标NVIDIA的两个核心专有技术。

1. 功能解构： 它将NVIDIA的成功（如GH Superchip）解构为两个层面的互联：
   • CPU-GPU（缓存一致性）： NVIDIA使用 NVLink-C2C。开放生态需要 CXL。
   • GPU-GPU（I/O一致性/内存语义）： NVIDIA使用 NVLink。开放生态需要 UALink。
2. “开放生态”的蓝图： 这张PPT清晰地描绘了“Open Ecosystem”（开放生态）的技术蓝图，即通过CXL + UALink的组合，来复现NVIDIA通过（NVLink-C2C + NVLink）实现的“CPU+GPU”紧密耦合以及“GPU集群”高速ScaleUp的能力。

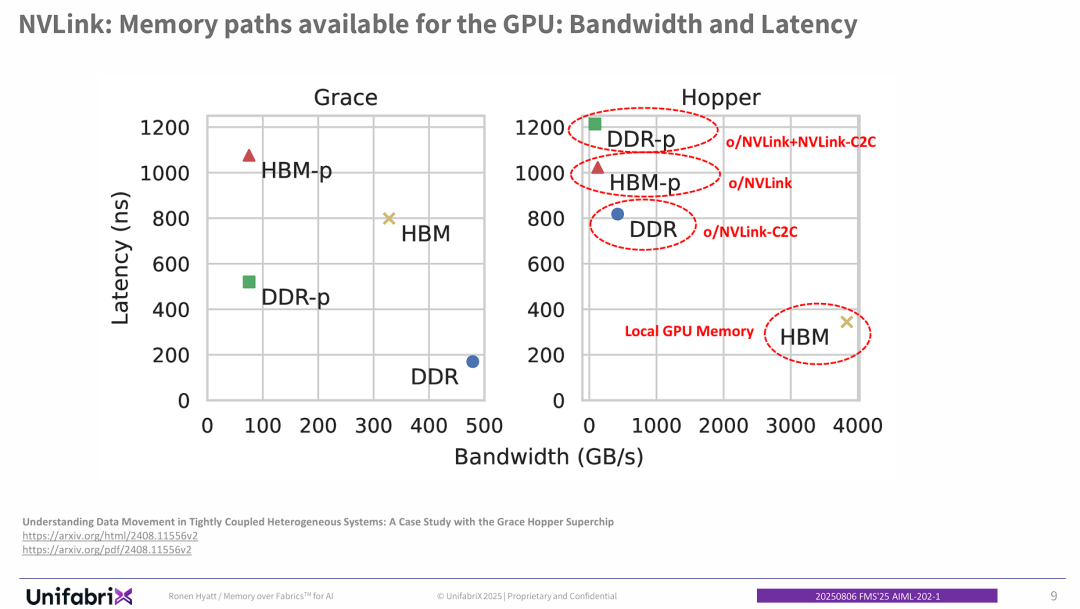

PPT的核心观点是：通过量化数据（带宽和延迟）来展示“ScaleUp Fabric”（如NVLink）所启用的“内存语义”访问的性能特征和层级。

1. 内存访问的层级性： 图表清晰地显示了内存访问的性能层级。对于GPU而言：
   • 最快： 本地HBM（~350ns, ~3900 GB/s）
   • 其次： 本地CPU的DDR（通过NVLink-C2C）（~850ns, ~500 GB/s）
   • 再次： 远程GPU的HBM（通过NVLink "ScaleUp Fabric"）（~1050ns, ~500 GB/s）
   • 最慢： 远程CPU的DDR（~1250ns, ~500 GB/s）
2. ScaleUp Fabric (NVLink) 的性能特征：
   • “HBM-p”数据点（远程GPU内存访问）就是“ScaleUp Fabric”的性能体现。
   • 高带宽： 它提供了约500-600 GB/s的带宽，这远高于传统PCIe，使得大规模数据在GPU之间移动成为可能。
   • 高延迟： 但它的 延迟（~1050 ns） 显著高于访问本地HBM（~350 ns）。
3. “大GPU”模型的代价： 结合前几张PPT，这张图说明了“ScaleUp Fabric”虽然能将多个GPU的内存（如HBM-p）聚合起来，形成一个“Large GPU”模型，但这种聚合不是没有代价的。它是一种 NUMA（非一致性内存访问） 架构：访问本地内存极快，访问远程内存（即使是通过NVLink）则会慢得多（高延迟）。因此，软件和算法必须意识到这种层级性，以优化数据局部性，才能真正发挥ScaleUp Fabric的威力。

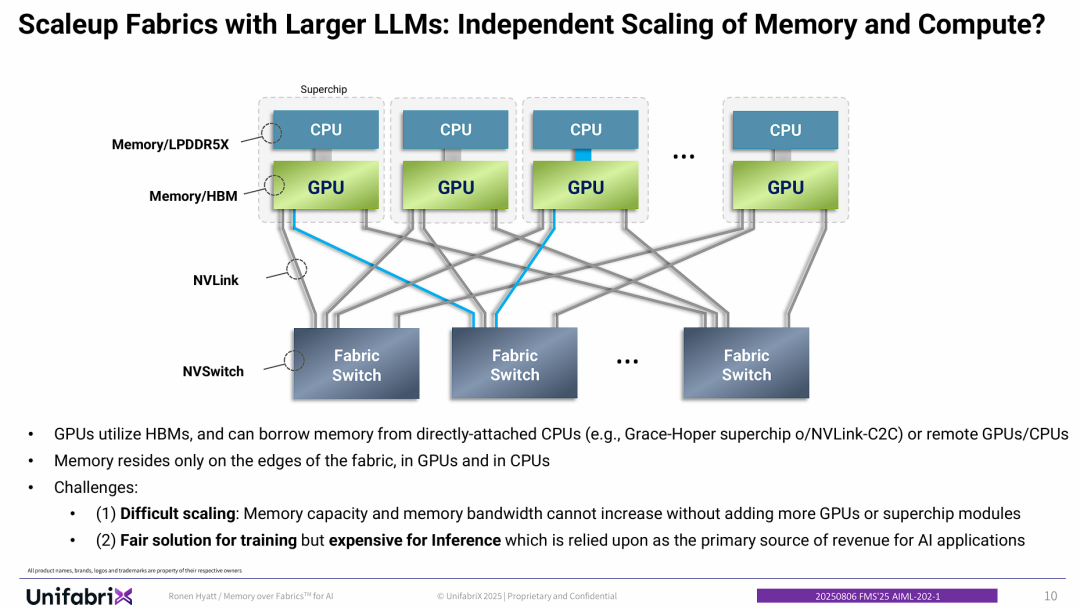

面对更大型的LLM，Scaleup Fabrics能否实现内存和计算的独立扩展？

面对更大型的LLM，Scaleup Fabrics能否实现内存和计算的独立扩展？

当前主流的ScaleUp Fabric实现（特指NVIDIA的NVLink/NVSwitch架构）存在一个重大缺陷：它无法实现内存和计算的独立扩展（即解耦）。

1. 回答了标题的问题： 标题问“能否独立扩展？”，而正文通过分析给出了否定的答案。
2. 指出了问题的根源： 问题的根源在于“内存与计算的紧密耦合”。在这种架构下，内存（HBM/DDR）被“困在”了GPU和CPU芯片上。
3. 揭示了“耦合”的后果： 这种耦合导致了“扩展困难”和“资源配置僵化”。用户无法按需独立增加内存池（例如为超大LLM模型），而必须被迫购买其并不完全需要的、昂贵的GPU计算资源。
4. 点明了推理（Inference）的痛点： 这种低效的资源配比在“推理”场景下尤为突出，因为推理工作负载（与训练相比）通常需要更高的内存/计算比。

Note

超节点可能并不适合做大规模推理，内存被捆绑在大量计算资源上导致投资成本过高。

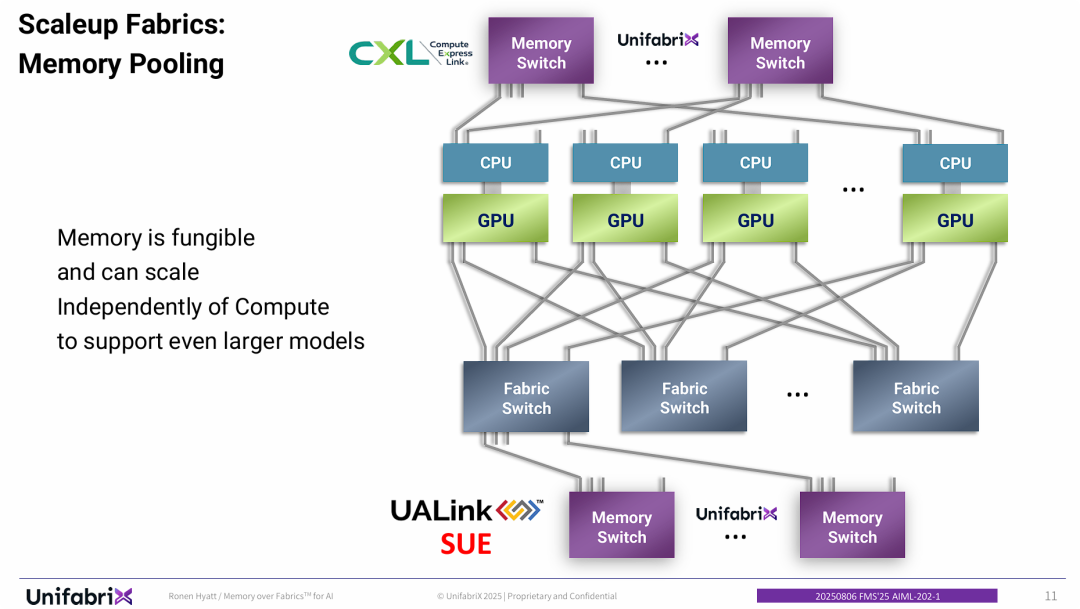

Scaleup Fabrics：内存池化

Scaleup Fabrics：内存池化

通过CXL和Fabric附加内存（Fabric-Attached Memory, FAM）技术，未来的ScaleUp Fabrics将实现“内存池化”，彻底解决内存与计算的耦合问题。

1. 解答了上一张PPT的挑战： 上一张PPT指出NVIDIA架构的缺陷（内存必须随GPU购买）。这张PPT展示的架构（以UALink/SUE/CXL/Unifabrix为代表的开放生态）则通过“内存池化”解决了这个问题。
2. 内存成为“一级公民”： 在这个新架构中，内存不再是CPU或GPU的附属品（不再只存在于"Fabric的边缘"）。相反，内存（通过"Memory Switch"）可以直接挂载到ScaleUp Fabric (UALink/SUE) 或 CPU Fabric (CXL) 上，成为一个可独立扩展、可被所有计算单元（GPU/CPU）按需访问的共享资源。
3. 实现了真正的独立扩展： 这张图展示的架构允许用户独立扩展计算或内存。如果一个大型LLM推理任务需要海量内存但计算量不大，用户可以只向Fabric中添加“Memory Switch”模块（即内存），而无需购买昂贵的、计算力过剩的GPU。这使得资源配置（尤其是针对推理）变得高效且经济。

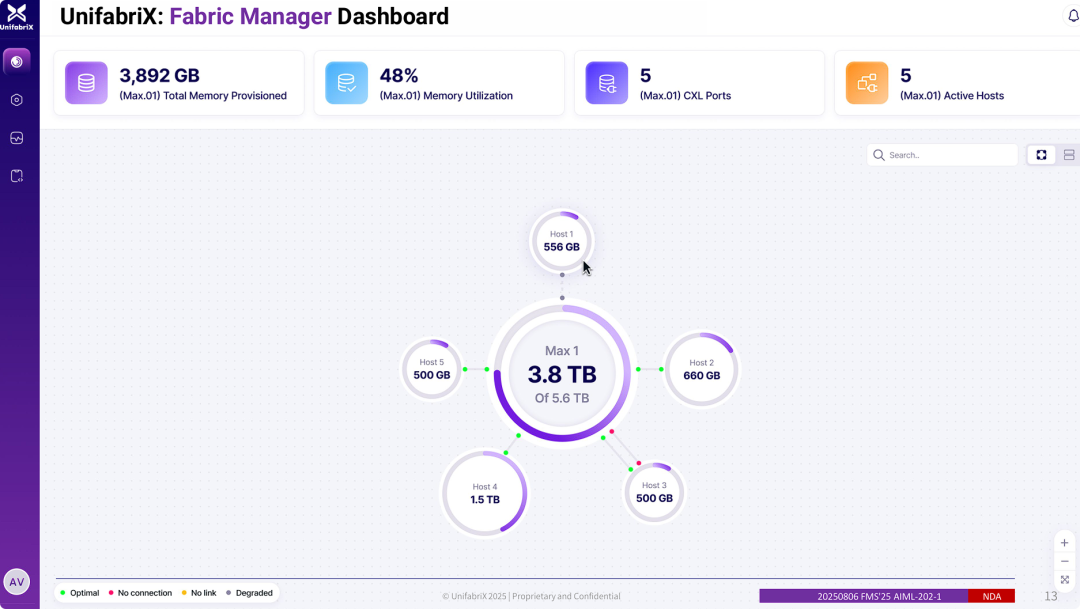

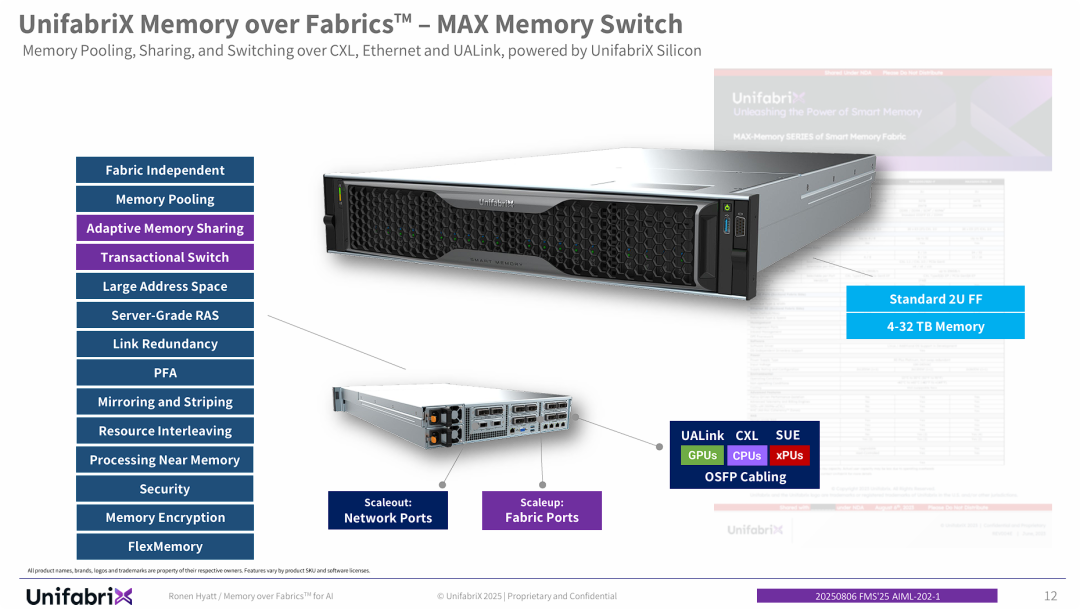

UnifabriX 产品视图/功能

测试数据

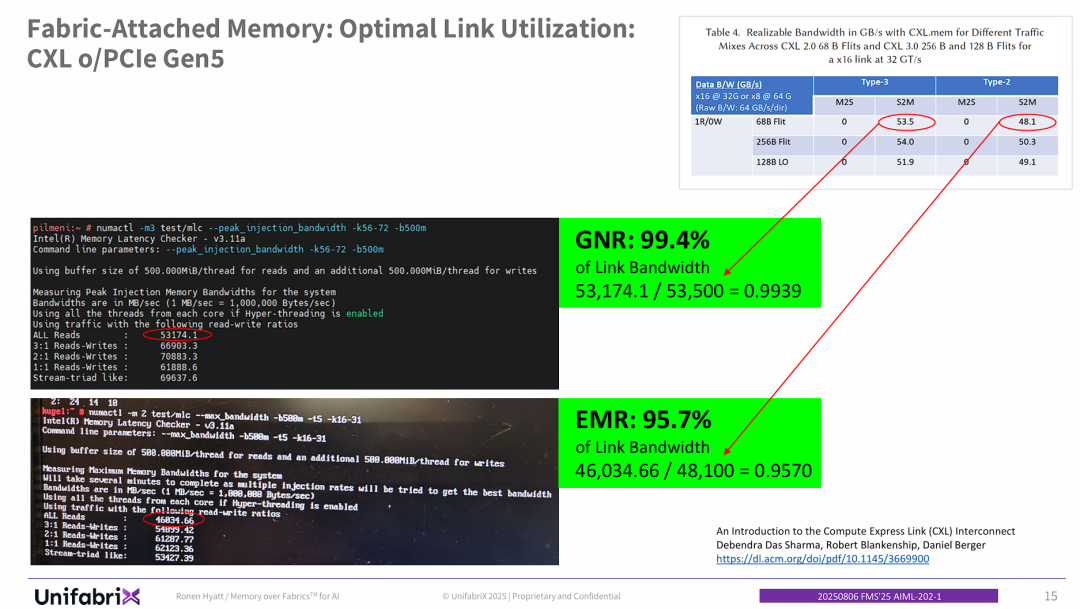

Fabric附加内存：最佳链路利用率：基于CXL over PCIe Gen5

Fabric附加内存：最佳链路利用率：基于CXL over PCIe Gen5

Unifabrix的Fabric附加内存（FAM）解决方案能够以极高的效率运行，几乎完全利用了底层CXL/PCIe Gen5物理链路的全部带宽。

1. 提供量化证据： 它不是空谈理论，而是通过标准测试工具（Intel MLC）跑出了实际的性能数据。
2. 对比理论极限： 它将实测数据与学术论文中的理论可实现带宽（已扣除协议开销）进行对比。
3. 证明高效性： 95.7% 和 99.4% 这两个极高的利用率数字是强有力的证据，表明该FAM解决方案的实现非常高效，其自身的协议或实现开销（overhead）极低，成功地将硬件的潜力（PCIe Gen5）几乎无损地转化为了实际的内存带宽。

CXL 协议模式 68/256B Flit

三个术语代表了不同CXL版本中数据传输的“信封”大小和格式。 可以把它理解为在高速总线上传输数据的“标准快递盒”。无论要寄送什么（数据、命令），都必须先装进这种固定大小的盒子里。

延伸思考

这次分享的内容就到这里了，或许以下几个问题，能够启发你更多的思考，欢迎留言，说说你的想法~

1. 在实际AI解决方案设计中，如何平衡ScaleUp Fabric带来的性能提升与其潜在的NUMA架构（非一致性内存访问）挑战，以优化数据局部性和整体系统效率？
2. CXL和UALink等开放标准能否真正打破NVIDIA在ScaleUp Fabric领域的垄断，其生态建设、互操作性以及性能优化面临的最大挑战是什么？
3. 对于不同规模和类型的AI工作负载（如训练、推理、边缘AI），ScaleUp Fabric、CXL和Ethernet的“三位一体”连接模型应如何进行最佳实践和资源配比，以实现性能与成本的最佳平衡？

原文标题：UnifabriX：Memory over FabricsTM for AI[1]
