MNNVL（Multi-Node NvLink）、NCCL超节点集合通信

前言

NCCL、ACCL等集合通信库发展的早期，并没有超节点（SuperNode/SuperPod）的概念，这些集合通信库是如何支撑超节点集合通信的？

AllReduce、AlltoAll等集合通信，是现在大模型训练/推理必不可少的底层支撑。并且随着大模型参数量不断上升，对集合通信性能的要求越来越高，超节点（SuperNode/SuperPod）应运而生。

哈哈哈，本文分享：

1、什么是超节点

2、非超节点的传统集合通信

3、超节点集合通信

哈哈哈，针对本文的部分视频说明：

MNNVL 超节点集合通信初识、NCCL、SuperPod、SuperNode，scale-up，Multi-Node NvLink、啥是超节点_哔哩哔哩_bilibili

一、什么是超节点

随着 AIGC 等大模型参数规模的不断增长，对 GPU 集群的规模需求也在不断扩大，从千卡级到万卡级甚至更高。传统的单台服务器受限于空间、功耗和散热等因素，能塞入的 GPU 数量有限，且基于 PCIe 协议的数据传输速率慢、时延高，无法满足需求。为了解决这些问题，超节点（SuperNode/SuperPod）被提出。超节点是通过超大带宽低延迟互联的多 GPU系统，由多台服务器和网络设备共同组成，这些设备处于同一个超带宽域。

在集合通信超节点编程中，一个超节点就被叫做一个NvLink域或AccLink域。也就是大家所熟知的MNNVL（Multi-Node NvLink）多节点NvLink或MNACL（Multi-Node AccLink）多节点AccLink。

来个形象点的解释就是：能够通过Nvlink/AccLink进行跨服务器（跨节点）超高带宽超低延迟通信的众多GPU，就构成了一个超节点。

哈哈哈，再来两个图直观的感受下。

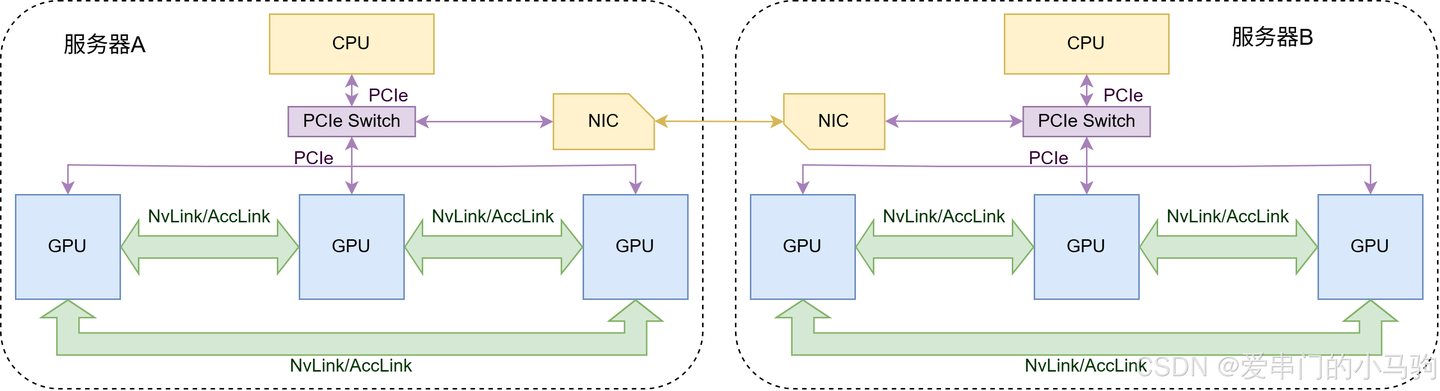

图1是一个超节点么？显然不是！服务器A是节点，服务器B是节点，但是服务器A和B之间是通过延迟较高网卡相连，不是通过高带宽低延迟的NvLink/AccLink相连，不构成一个超节点。

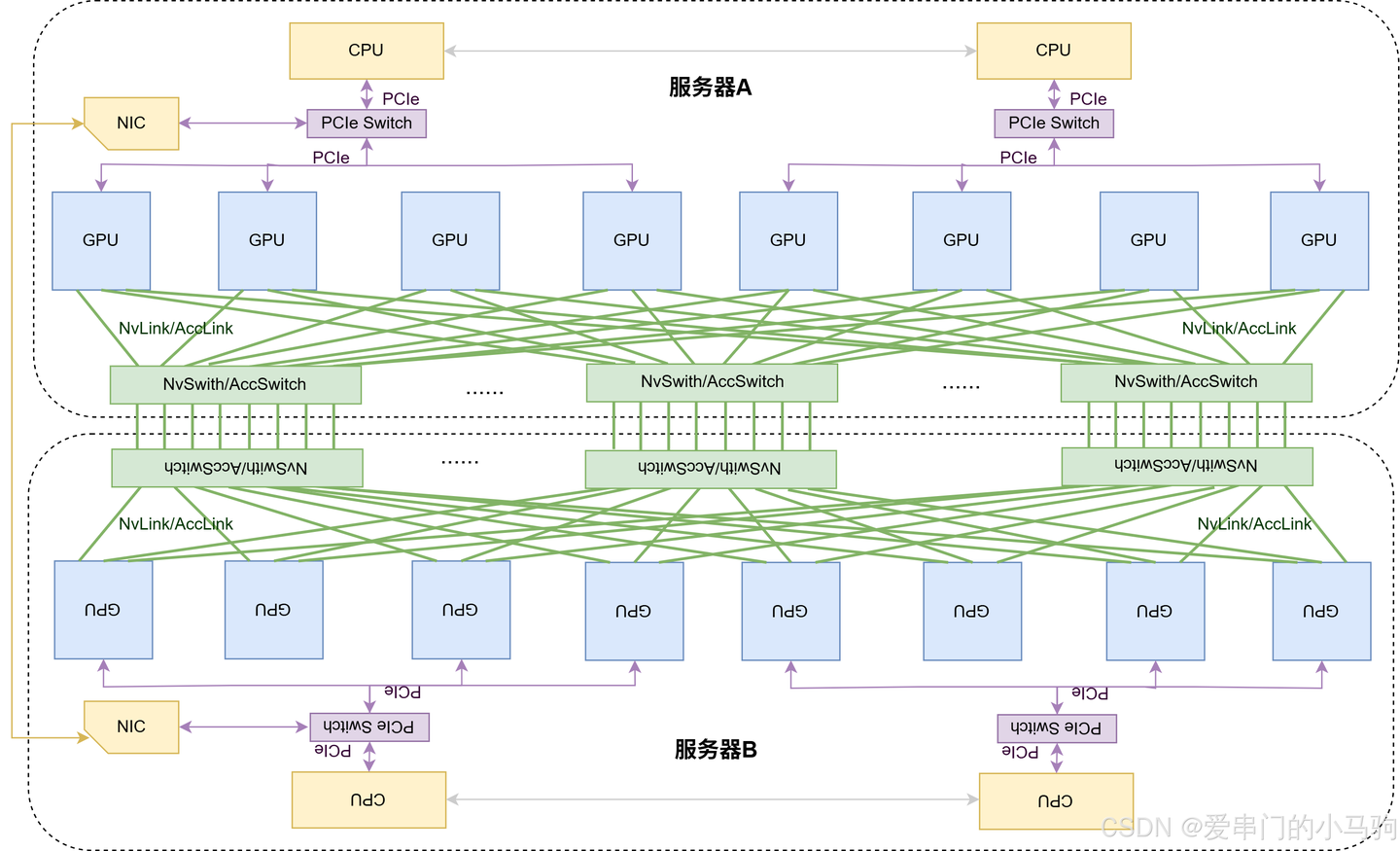

下面的图2是一个超节点么？哈哈哈，是的！服务器节点A和服务器节点B的众多GPU通过NvLink/AccLink相连，构成了NvLink/AccLink域，是多节点的NvLink/AccLink。

二、非超节点的传统集合通信

哈哈哈，浅浅回顾一下非超节点的集合通信。集合通信早期没有超节点，集合通信也相对简单点。

2.1 拓扑识别

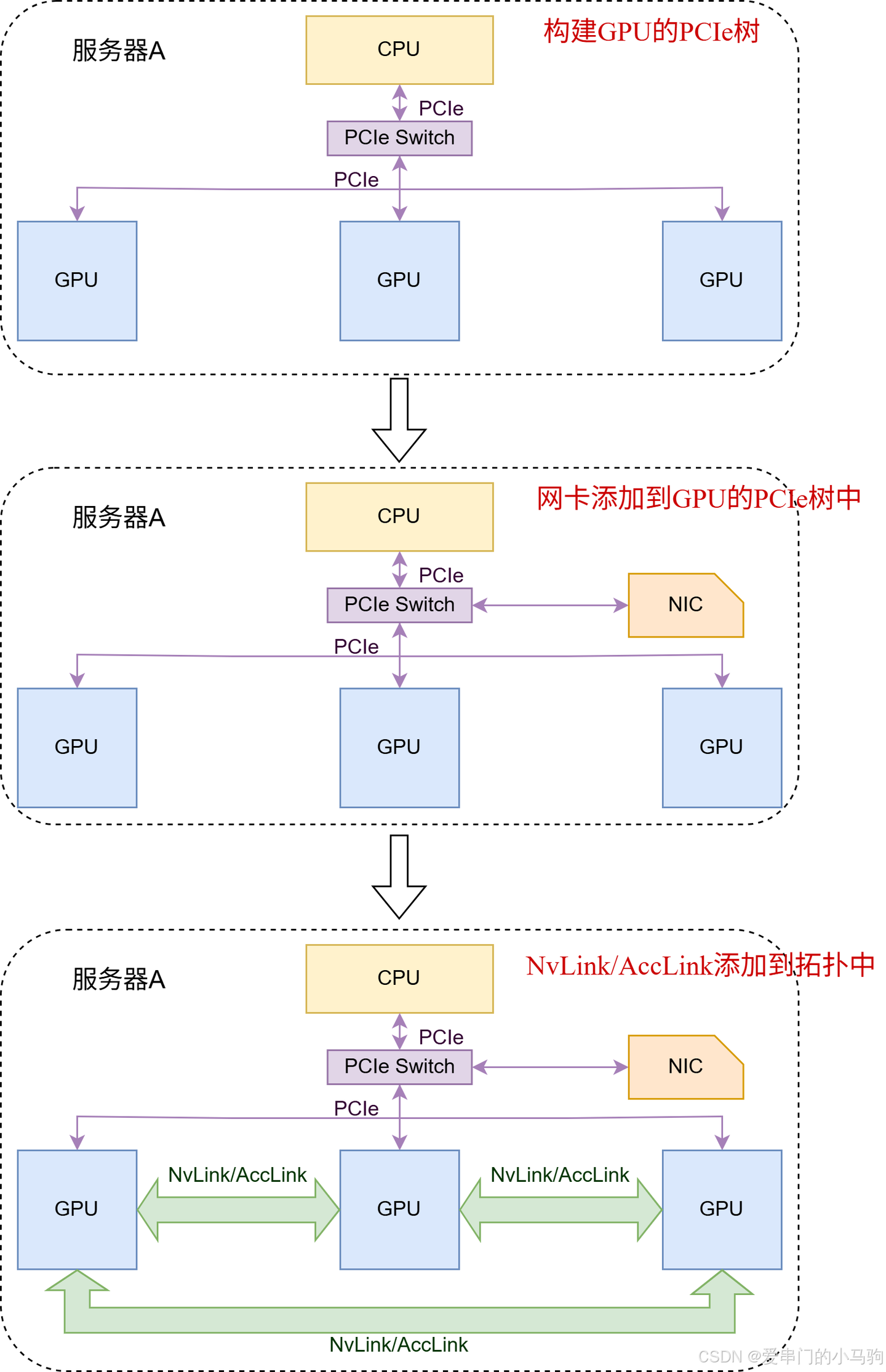

非超节点的传统集合通信拓扑识别核心流程如图3所示。

1.构建GPU的PCIe树

2.将网卡添加到GPU的PCIe树中

3.如果有NvLink/AccLink连接，将NvLink/AccLink添加到拓扑中。

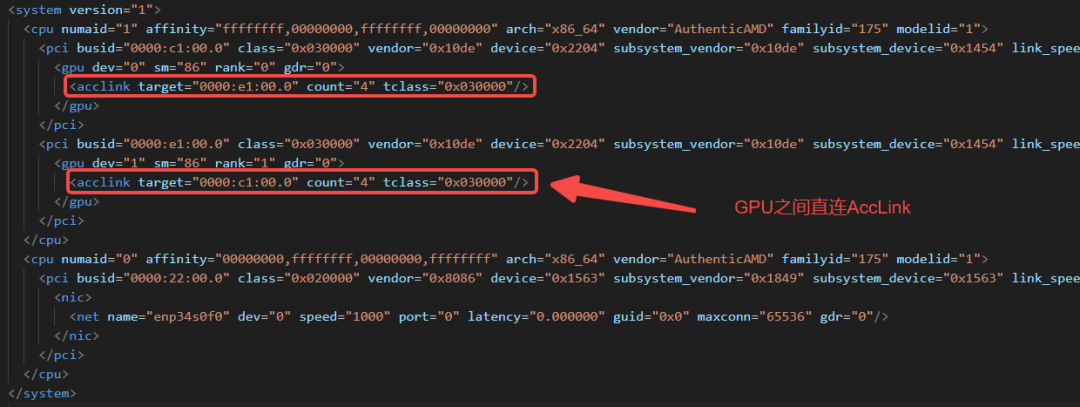

没有超节点时，每个服务器节点只需完成自生的拓扑识别，如图4所示，给出了ACCL识别出来的一台服务器拓扑文件，可以看到CPU、GPU、NIC、直连AccLink、PCIe等信息。

可以看出，没有超节点时，每个服务器只完成服务器内拓扑识别，难以满足超节点集合通信需求。那超节点的拓扑识别是如何做的，见下一章？

2.2 集合通信算法

传统非超节点集合通信，由于节点内NvLink/AccLink的通信延迟带宽性能远高于跨服务器的网卡通信，因此集合通信算法严格区分节点内和节点间通信。

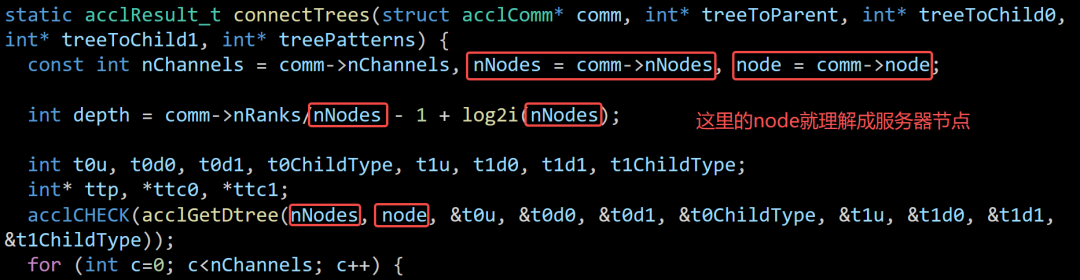

最常见的集合通信算法就是服务器内构建ring环，服务器间构建tree树。

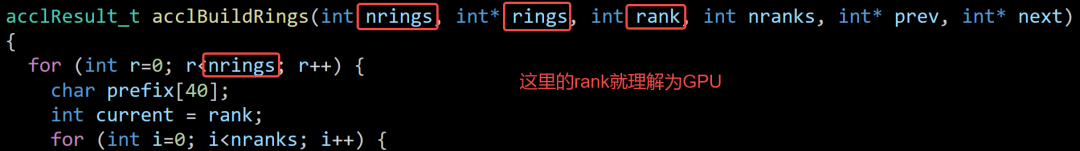

如下图所示，rank就代表GPU，服务器内构建ring环。

node就代表服务器节点，服务器间构建tree树。

由于超节点NvLink/AccLink是跨服务器的，还这么搞肯定有问题。

三、超节点集合通信

超节点出现后，集合通信的整个框架都做了相应修改和调整。今天呢，我们初步了解一下其中一部分内容。

3.1 拓扑识别

3.1.1 NvSwitch/AccSwitch交换芯识别

早期集合通信中，由于GPU数量有限，直接GPU间直连即可，没有NvSwitch/AccSwitch(NVS/ACS)，不需要识别交换芯片。因此在超节点拓扑识别中所要做的第一步就是将NvSwitch/AccSwitch交换芯识别出来。

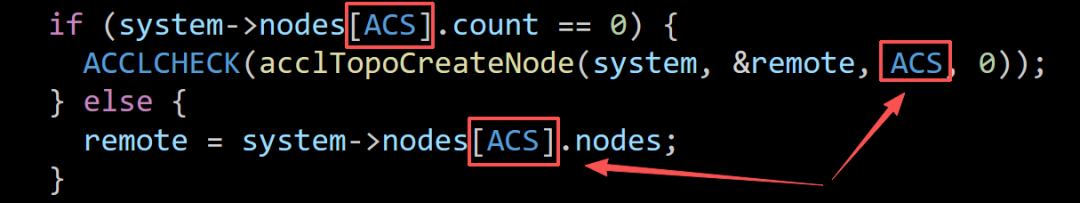

如上图代码所示，ACS就代表AccSwitch交换芯，将AccSwitch交换芯识别出来，并增加到集合通信的拓扑图中。

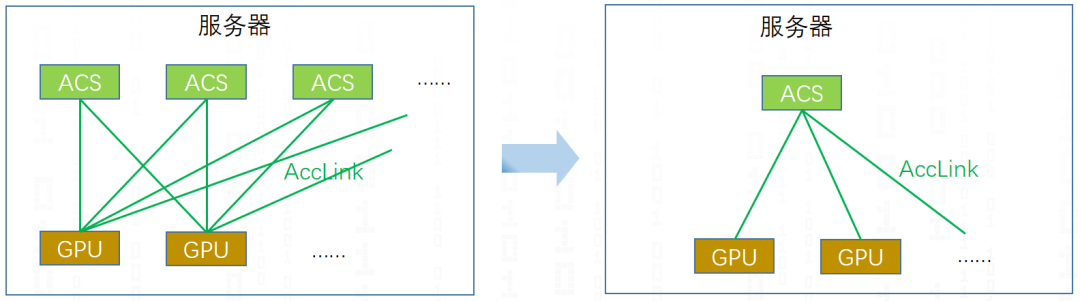

并且只要在system->nodes[ACS].count == 0时才会创建ACS节点，本质如图5所示，不管实际有多少个AccSwitch交换芯拓扑上将其合并为一个，标识当前服务器里面有AccSwitch。当然探微芯联ACCL集合通信库也支持不合并AccSwitch交换芯的拓扑架构，来进行通信优化，这又是另外一套了，挖个坑，有时间再介绍，哈哈哈，此次我们还是偏NCCL。

​

3.1.2 跨服务器拓扑识别

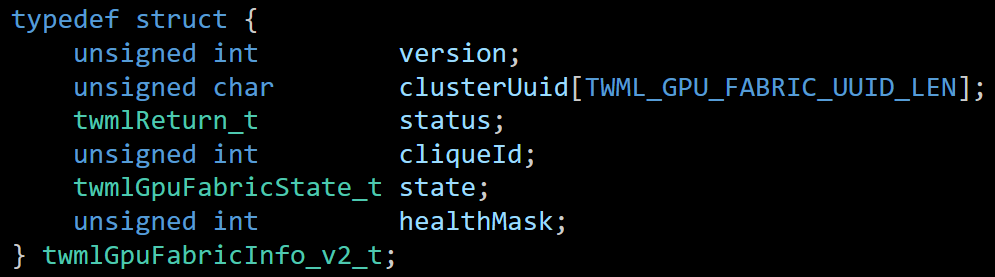

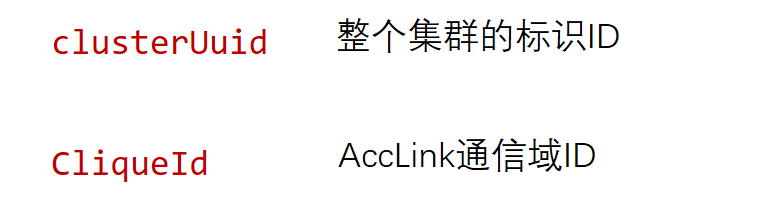

超节点，当然不能只在服务器节点内搞一搞，必须得跨服务器。如下面的图所示，建立集群和AccLink域的超节点标识clusterUuid、CliqueId。

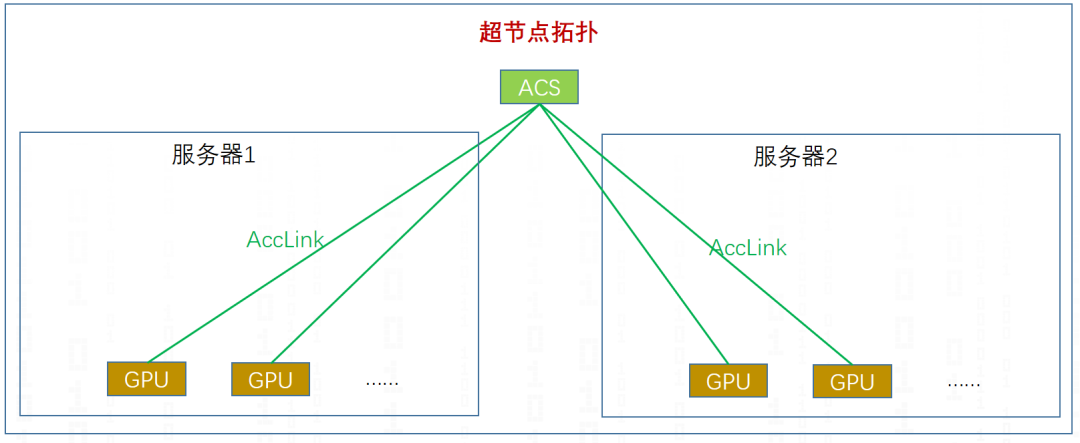

标识通信域之后，进行跨服务器拓扑融合，得到如图6的AccLink域的超节点拓扑。自此，ACCL构建了自己的超节点拓扑，一个AccLink通信域

3.2 集合通信算法

针对超节点的集合通信，有一个两个需要注意的点。

1.有跨服务器的AccLink，当然不用网卡进行通信。

2.多级AccSwitch的影响。

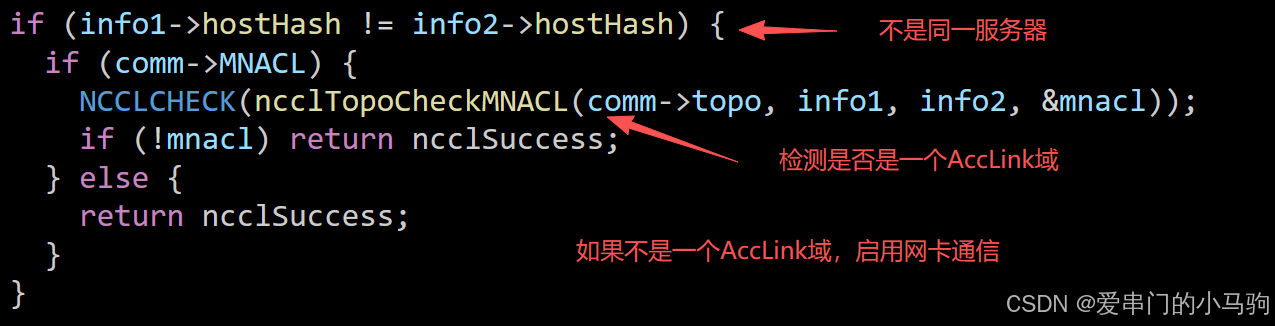

针对第一条，如下图所示，集合通信时，检测两个服务器间能否进行AccLink通信，如果能进行AccLink通信，用AccLink通信，否则才使用网卡进行通信。

针对第二条，多级AccSwitch的影响，我们将下面的图7抽象一下。

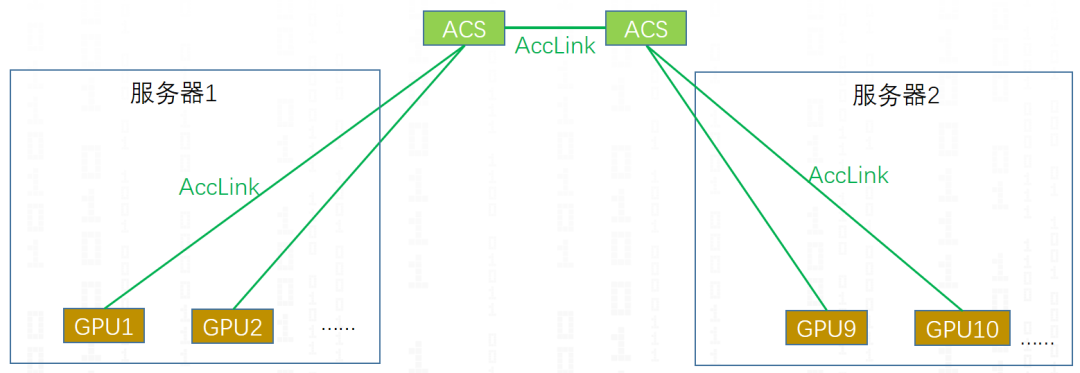

抽象一下，得到下面的图8，可以明显看出GPU1和GPU2只通过一级ACS（AccSwitch）就能进行通信，而GPU1和和GPU9需要进行两级ACS（AccSwitch）进行通信，在集合通信中，对能够一级ACS（AccSwitch）进行通信的GPU进行标记，优先一级ACS，优化通信过程。

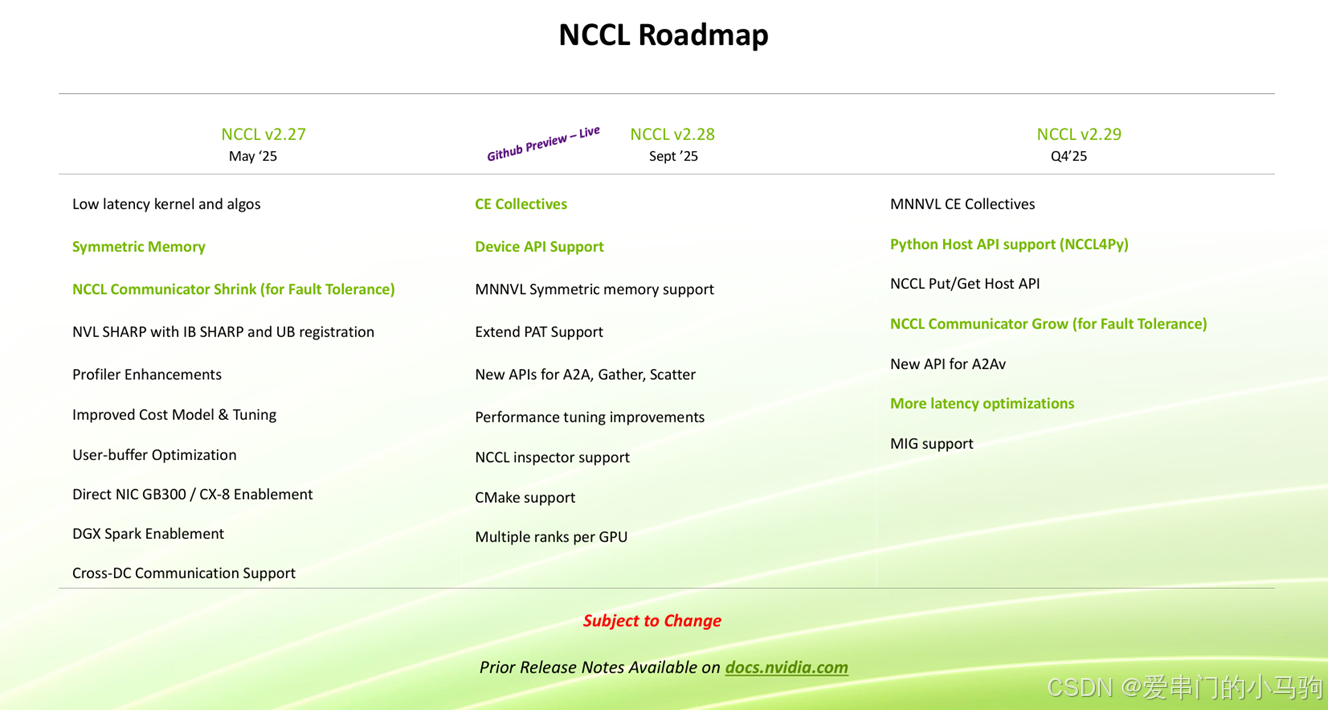

当然ACCL/NCCL超节点还有在网计算、Symmetric Memory对称内存、单端put/fetch操作，AccSwitch/NvSwitch特性等等。记得点个关注、我们下次有时间继续分享。就道是纸短情长啊，哈哈哈纸也不短，毕竟电子纸，就是得早点睡觉明天继续奋斗。
