虚拟局域网VLAN
一、VLAN
1、VLAN的概述
- VLAN（虚拟局域网）是Virtual Local Area Network的 简称

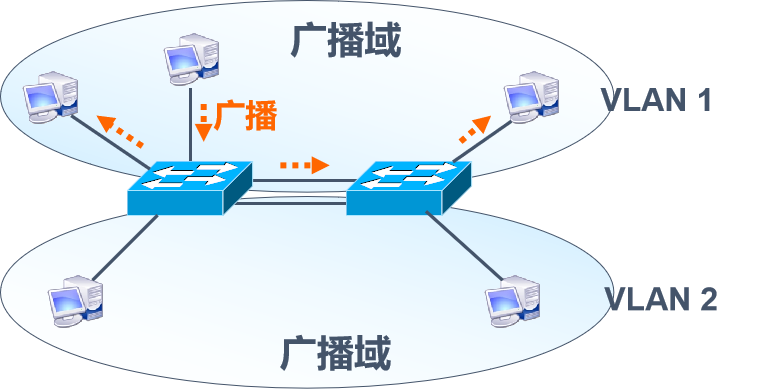

- VLAN是将一个物理的LAN在逻辑上划分成多个广播域 的通信技术，不同VLAN间不能够直接通信
2、VLAN的优势
- 控制广播
- 增强网络安全性
- 简化网络管理
3、VLAN的种类
- 静态VLAN

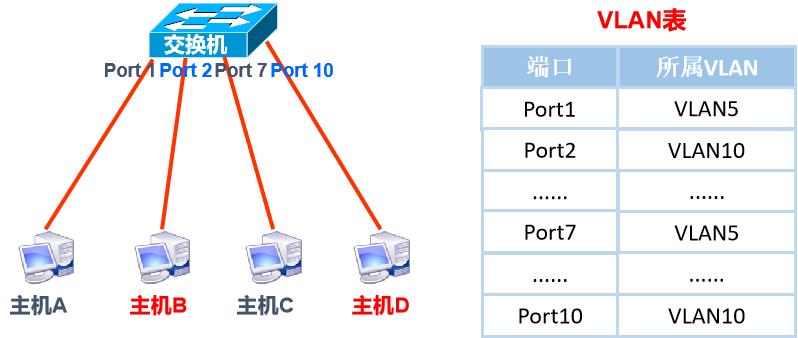

- 基于端口划分静态VLAN。主要是在交换机上创建对 应VLAN，并将交换机的接口加入到对应VLAN中，如 下图所示：
- 动态VLAN
- 基于MAC地址划分VLAN。根据终端用户的MAC地 址，决定属于哪一个VLAN；VMPS（VLAN 管理策略 服务器) 中包含一个文本文件，文件中存有VLAN与 MAC地址对应表。交换机对这个文件进行下载，然后 对文件中的MAC地址进行校验。从而实现主机自动加 入对应VLAN中，此种方式下终端设备可以连接在任 意位置，只要MAC地址不变，加入的vlan就不变，设 备移动性强，但在实际应用场景中相对较少，所以， 这里不做细致讲解，本节主要讲解静态VLAN配置
二、静态 VLAN 配置
1、VLAN 的范围

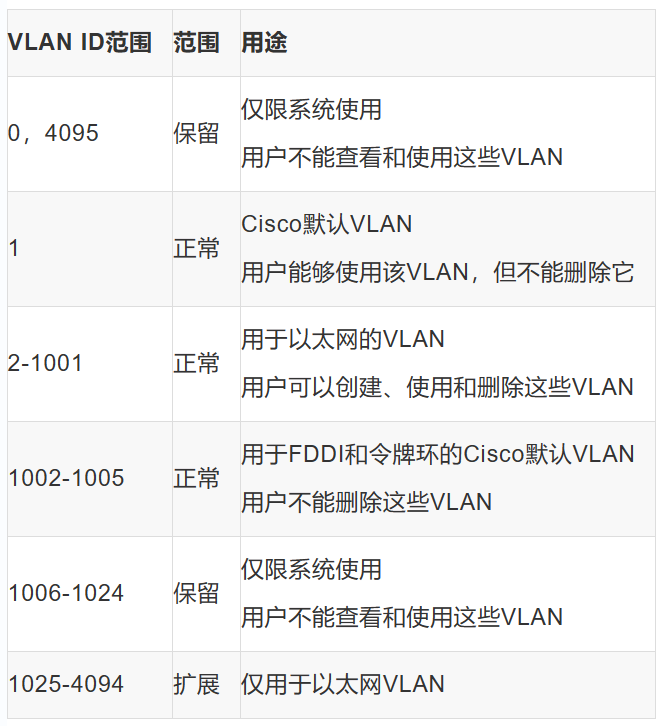

- VLAN的范围（思科设备为例，总计4096个VLAN，不 同设备大同小异）
2、配置步骤
创建VLAN（两种方法）
VLAN数据库配置模式
Switch#vlan database //进入VLAN数据库模式
Switch(vlan)#vlan 2 name xiaoshoubu
//添加VLAN 2并命名xiaoshoubu，如不指定名称系统会使用默认名称
Switch(vlan)#exit //保存退出全局配置模式
Switch(config)#vlan 2 //添加一个VLAN 2
Switch(config-vlan)#name xiaoshoubu
//给VLAN命名xiaoshoubu，此命令可选将交换机的端口加入到相应的VLAN中
将端口加入VLAN
Switch(config)#interface fastethernet 0/10
//进入要配置的端口f0/10
Switch(config-if)#switchport mode access
//定义二层端口模式，默认为access端口，可省略
Switch(config-if)#switchport access vlan 2
//将端口添加到VLAN 2中
Switch(config-if)#no switchport access vlan 2
//如需将端口从某个VLAN中删除可执行命令同时将多个端口加入VLAN
Switch(config)#interface range f0/1 – 10
//使用范围关键字range
Switch(config-if-range)#switchport access vlan 2还原接口为默认配置状态
Switch(config)#default interface f0/10验证VLAN的配置
查看所有VLAN的摘要信息
Switch#show vlan brief查看指定VLAN信息
Switch#show vlan id 2删除VLAN（使用 no vlan vlan-id 命令删除VLAN）
VLAN数据库中删除VLAN
Switch#vlan database
Switch(vlan)#no vlan 2
Deleting VLAN 2...全局模式下删除VLAN
Switch#configure terminal
Switch(config)#no vlan 20三、VLAN 实验案例
1、配置案例

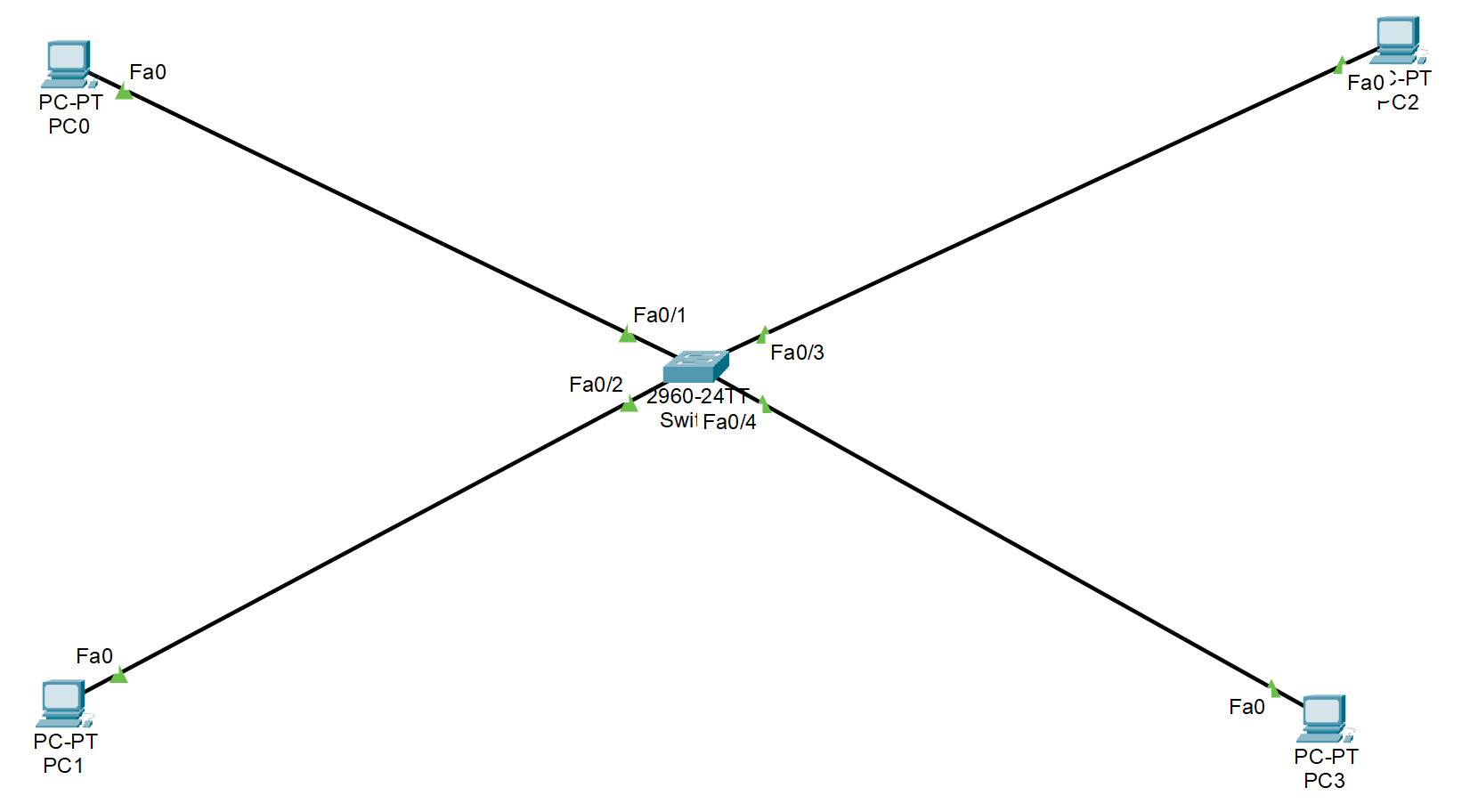

- 实验拓扑
- 实验要求
- 交换机0上创建vlan 10和vlan 20，并将对应接口 加入到对应vlan中

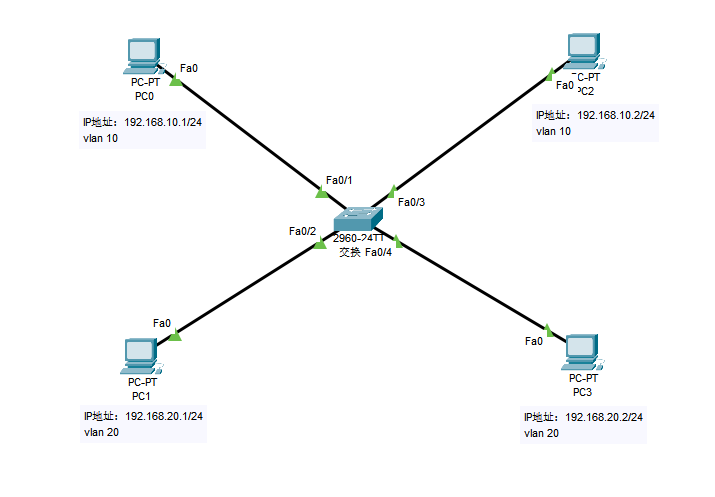

- PC 上配置 IP 地址，相同 VLAN 的 PC 配置相同 网段的 IP 地址，不同 VLAN 的 PC 配置不同网段的 IP 地址

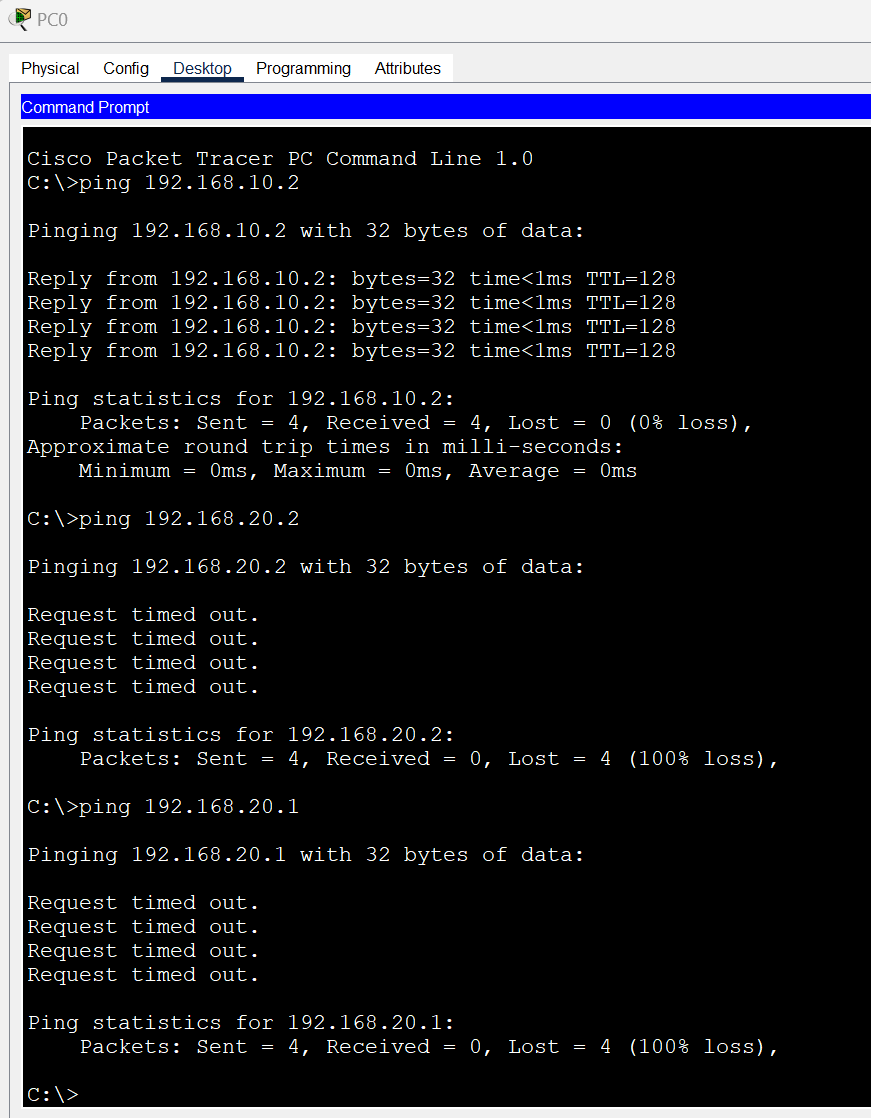

- 最终实现相同 VLAN 可以通信，不同 VLAN 无法 进行通信
2、配置脚本
//Switch0
int vlan 10
exit
int vlan 20
exit
int vlan 30
exit
int vlan 40
exit
interface FastEthernet0/1
switchport access vlan 10
switchport mode access
!
interface FastEthernet0/2
switchport access vlan 20
switchport mode access
!
interface FastEthernet0/3
switchport access vlan 10
switchport mode access
!
interface FastEthernet0/4
switchport access vlan 20
switchport mode access//PC1、2、3、4
PC 上配置 IP 地址，相同 VLAN 的 PC 配置相同网段的 IP 地址，不同 VLAN 的 PC 配置不同网段的IP 地址测试
