大家好，我是技术UP主小傅哥。

凡是不具备面向对象思维，不善用设计模式解决复杂场景逻辑的，其实都只是把产品流程图，复制粘贴到 IntelliJ IDEA 代码工程里而已。这群死鬼，能把一个类里的编码行数撑到爆，少则几千，重则上万！

不是设计模式没有用，是不会设计模式的人没有用

其实对于设计模式的使用，简单来讲，就是你是否具备把控代码的能力。尤其是遇到复杂的业务逻辑时候，怎么把这些逻辑分区分块的设计实现，而不是都叠加到一个类，或者一个方法里。

所以，在你看到有设计模式编码的工程，都会清晰的看到工程的包下，设计出的分区，每个分区包下，又划分了业务、规则、服务等，用类划分了业务，所以代码的可维护性会更高。

接下来，小傅哥给大家分享一个设计模式框架（星球「码农会锁」扳手工程项目），这个框架是小傅哥基于做的非常多的业务项目，提炼出来的通用设计模式组件，可以让非常多的业务场景使用。对小白使用设计模式来说，非常友好，不用重复写设计模式代码啦！

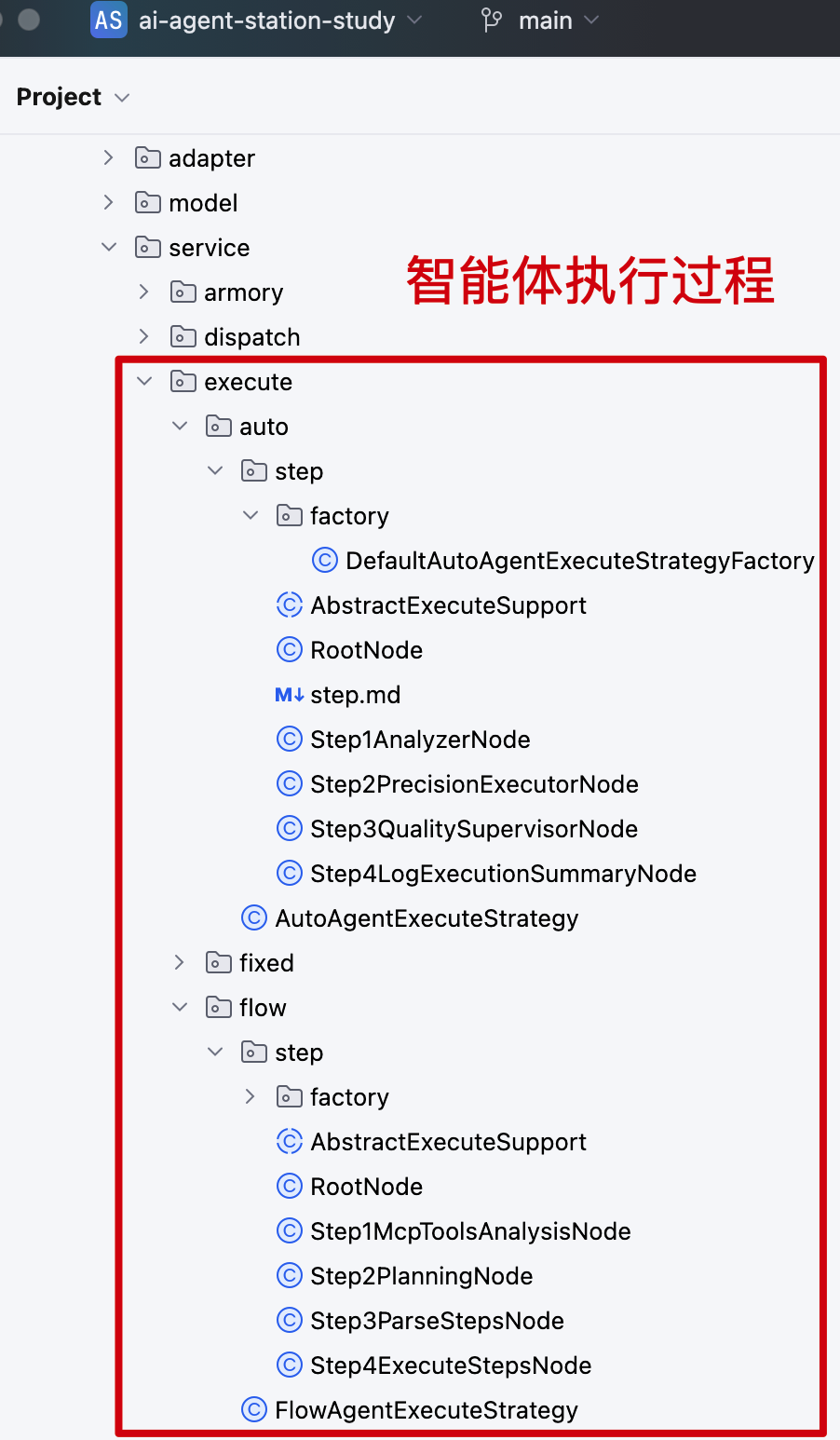

文末还提供了，使用设计模式解决实际场景问题的业务项目，学习后非常提高编程思维和编码能力！

一、适用场景

做业务功能开发的程序员，所承接的需求，从产品的PRD文档看，基本就是一个流程走完，走下一个流程。这个过程，包括调用了外部的接口，可能是锁券，也可能是风控，还可能是账户，或则会是协议，以及配置中心获取数据。再通过一些加工判断进行落库和发送MQ，并返回最终结果。

可能这样咋一看也不复杂，一个类里写多个方法也可以搞得定，但产品的流程是不断迭代的，当有几十个甚至到上百个流程加入进来后，它的需求会把你压的喘不过气。牵一发动全身，感觉产品就写了一点文档，但你要改的代码，甚至包括了全部的流程。因为产品的文档，是每次都新提的，但你的代码可不是每次都从0到1新写的。

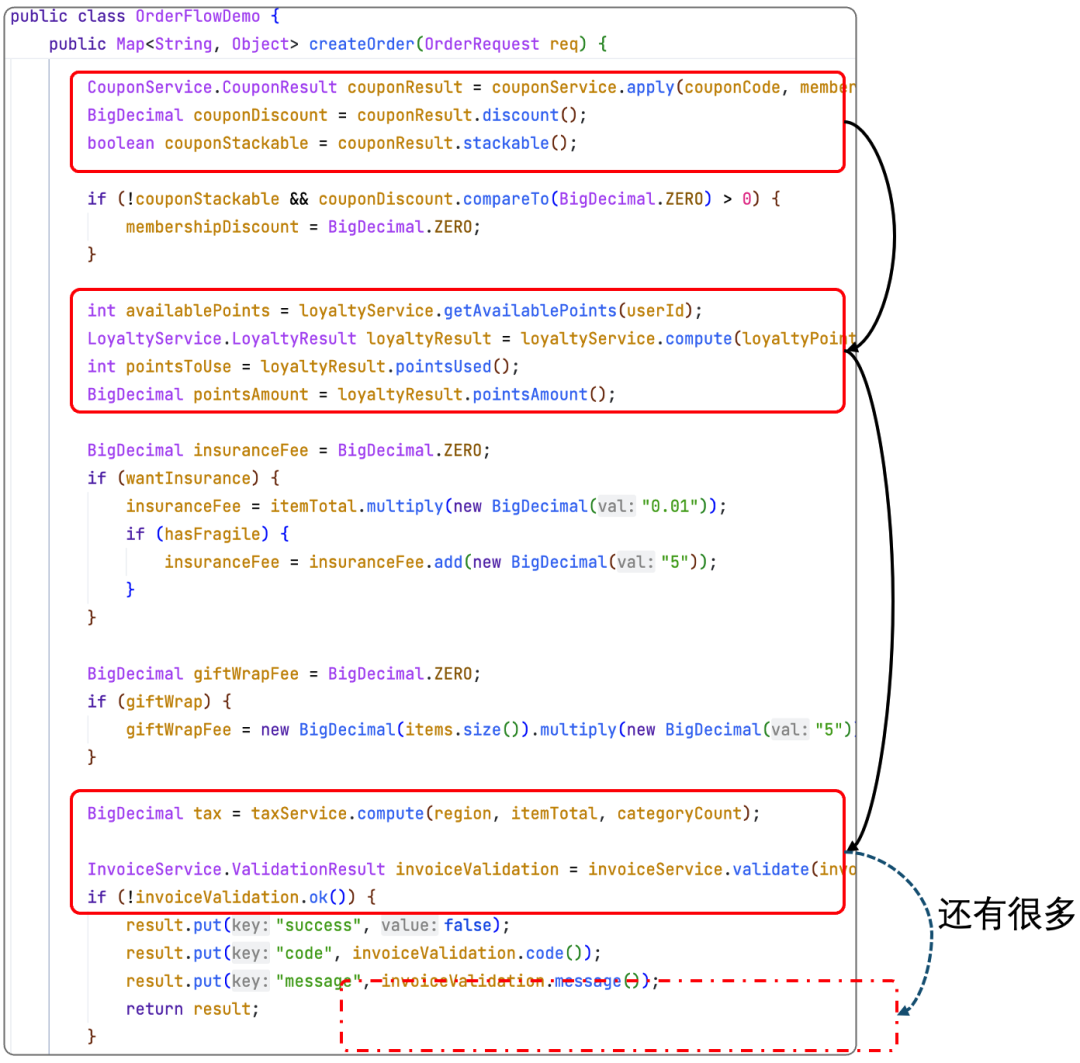

就像这么这段下单的代码；

你要经过一些列的接口调用，封装最终的执行逻辑。包括；基本校验、身份校验、设备校验、人脸识别、支付环境、账户信息、风控信息、订单库存、优惠判断（组合优惠）、购物车数据、父子单-拆单等等。一些列操作。

这些流程代码，在做任何区分和设计时，都可能直接放到一个类的一个方法或者多个方法里去做处理。那么下次产品要迭代新的功能时，其实你的工作量是成倍增加的。

所以，我们也一直和这样的代码做”斗争”，想办法让代码像乐高积木一样，先按照不同的场景拆分出不同的服务类，同一属性多种形态则使用策略模式。之后在通过规则树和责任链的叠加，组合，替换，按照不同的业务，配置出不同的流程结构。

其实，通常解决复杂业务流程处理的设计模式，主要包括；责任链、规则树（多节点流程转换）、策略模式（Map key->value），这些设计模式可以解决80%的复杂业务流程编码问题。

二、设计模式

1. 责任链

我们有这样一种场景，在一个大的业务流程中，A产品功能，需要过01、02、04规则。B产品功能，需要过01、03、04规则。同时B产品功能，会在03规则命中时候，需要返回到前端，让用户完成人脸识别，之后在继续走B产品功能，这个时候03规则要放行，之后进入04规则。

那么，为了让功能实现的代码更加优雅，01、02、03、04，甚至更多的规则，就要分类的实现出对应的 filter 过滤节点。这些节点需要使用责任链实现，让他们可以被自由装配，并由工厂🏭配置 @Bean 对象，之后由枚举策略类提供服务（不同的枚举值对应产品，之后配置对应的执行策略 Bean 的名称）。

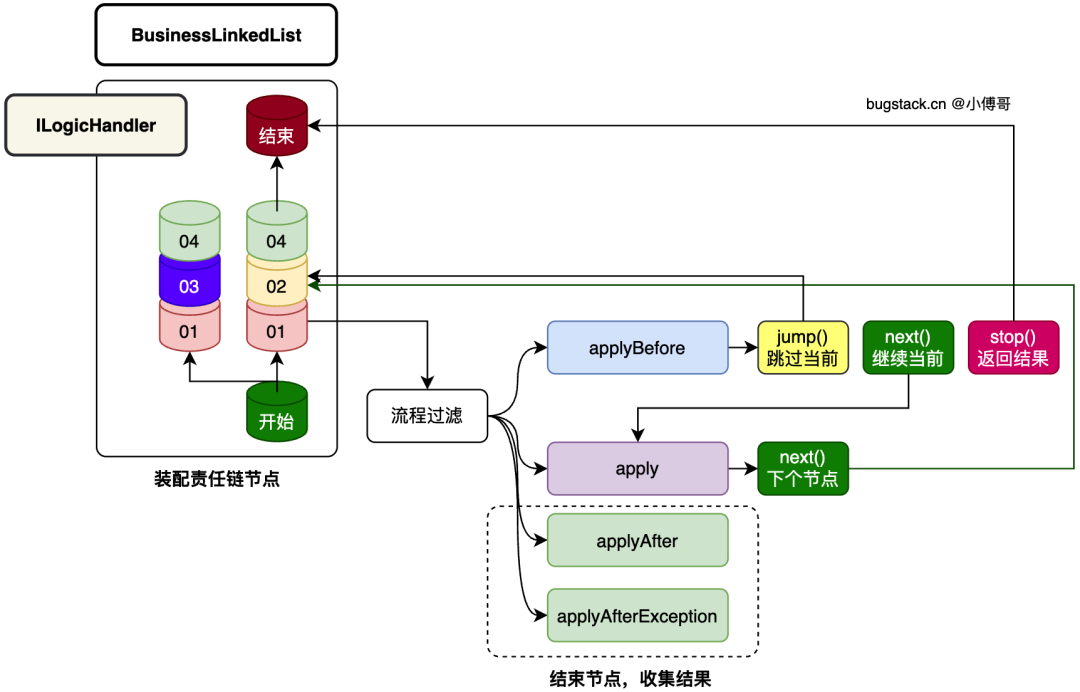

2.1 模型设计

左侧，是实现了 ILogicHandler 的责任链节点，并有 BusinessLinkedList 进行组装。这些节点可以被自由组装使用，满足不同场景的业务流程。
右侧，是流程节点执行示意图。每一个节点，都有4个方法；
- apply 是手里业务流程的，执行当前责任链具体的业务。
- appliyBefore 是受理前，做的一些列判断，以及是否跳过当前责任链节点，还是直接返回结果，还是继续当前节点。这样可以满足不同场景的使用诉求。
- applyAfter 是受理后，拿到执行结果，可以做的一些扩展流程，如日志、监控、MQ等。
- applyAfterException 同上，受理后，如果是发生异常了，那么要做的流程处理。

这个提炼出来的设计模式，看着不复杂，但很精妙，可以适配非常多的业务场景进行使用。

2.2 模型框架

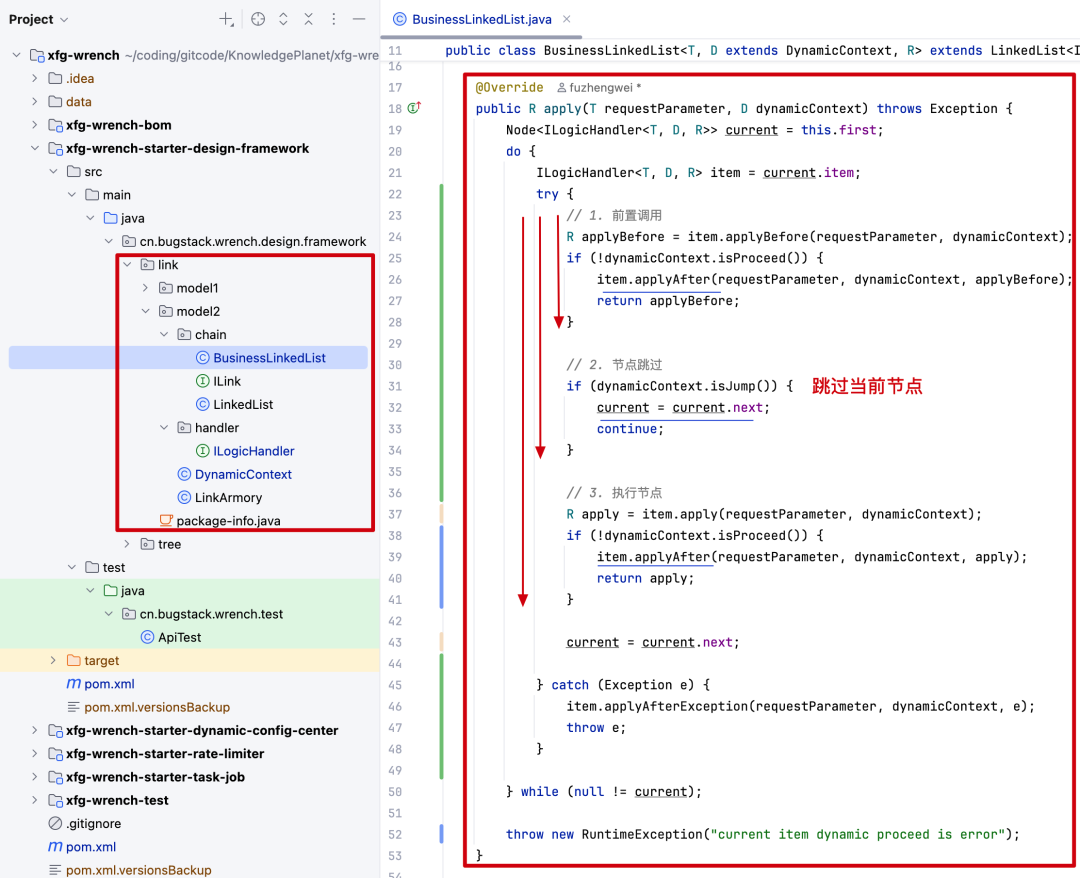

2.2.1 工程结构

chain - 定义链路装配和执行，LinkeList 是重写了 Java 的代码，重新写一份方便自己做扩展。
handler - 是每一个具体执行的方法，包括；受理的 apply、applyBefore、applyAfter、applyAfterException，以及流程节点转换的 next、stop、jump

2.2.2 核心代码

public class BusinessLinkedList<T, D extends DynamicContext, R> extends LinkedList<ILogicHandler<T, D, R>> implements ILogicHandler<T, D, R> {

    public BusinessLinkedList(String name) {
        super(name);
    }

    @Override
    public R apply(T requestParameter, D dynamicContext) throws Exception {
        Node<ILogicHandler<T, D, R>> current = this.first;
        do {
            ILogicHandler<T, D, R> item = current.item;
            try {
                // 1. 前置调用
                R applyBefore = item.applyBefore(requestParameter, dynamicContext);
                if (!dynamicContext.isProceed()) {
                    item.applyAfter(requestParameter, dynamicContext, applyBefore);
                    return applyBefore;
                }

                // 2. 节点跳过
                if (dynamicContext.isJump()) {
                    current = current.next;
                    continue;
                }

                // 3. 执行节点
                R apply = item.apply(requestParameter, dynamicContext);
                if (!dynamicContext.isProceed()) {
                    item.applyAfter(requestParameter, dynamicContext, apply);
                    return apply;
                }

                current = current.next;

            } catch (Exception e) {
                item.applyAfterException(requestParameter, dynamicContext, e);
                throw e;
            }

        } while (null != current);

        thrownew RuntimeException("current item dynamic proceed is error");
    }

}

关于节点流程的流转，主要由 BusinessLinkedList 类进行处理。这个过程就是拿到 LinkedList 以后，进行解链，逐个节点进行执行。
执行过程为，先判断前置调用，是否要跳过，之后执行受理业务的节点 apply，完成后则湖区下一个节点。
applyAfter、applyAfterException，则在过程中进行记录，所有子类需要则重写此方法即可接收结果。

2.3 应用代码

接下来，我们在看下如何使用的这个责任链。

2.3.1 节点设计

@Slf4j
@Service
public class RuleLogic201 implements ILogicHandler<String, Rule02TradeRuleFactory.DynamicContext, XxxResponse> {


    public XxxResponse apply(String requestParameter, Rule02TradeRuleFactory.DynamicContext dynamicContext) throws Exception{

        log.info("link model02 RuleLogic201");

        return next(requestParameter, dynamicContext);
    }

}

@Slf4j
@Service
publicclass RuleLogic202 implements ILogicHandler<String, Rule02TradeRuleFactory.DynamicContext, XxxResponse> {

    @Override
    public XxxResponse applyBefore(String requestParameter, Rule02TradeRuleFactory.DynamicContext dynamicContext) throws Exception {
        if ("1".equals(requestParameter)) {
            return jump(requestParameter, dynamicContext, new XxxResponse("00000"));
        } elseif ("2".equals(requestParameter)){
            return stop(requestParameter, dynamicContext, new XxxResponse("applyBefore 拦截结果"));
        }
        return next(requestParameter, dynamicContext);
    }

    public XxxResponse apply(String requestParameter, Rule02TradeRuleFactory.DynamicContext dynamicContext) throws Exception {

        log.info("link model02 RuleLogic202");

        return next(requestParameter, dynamicContext);
    }

    @Override
    public void applyAfter(String requestParameter, Rule02TradeRuleFactory.DynamicContext dynamicContext, XxxResponse result) throws Exception {
        log.info("正常结果拦截 {}", JSON.toJSONString(result));
    }

    @Override
    public void applyAfterException(String requestParameter, Rule02TradeRuleFactory.DynamicContext dynamicContext, Exception e) throws Exception {
        log.info("异常结果拦截 {}", e.getMessage());
    }


}

RuleLogic202 过滤节点，applyBefore 根据入参进行测试，是跳过，还是结束，或者是接续本节点的 apply 方法。
applyAfter、applyAfterException 则负责接收最后结果。

@Slf4j
@Service
public class RuleLogic203 implements ILogicHandler<String, Rule02TradeRuleFactory.DynamicContext, XxxResponse> {

    @Override
    public XxxResponse apply(String requestParameter, Rule02TradeRuleFactory.DynamicContext dynamicContext) throws Exception {
        log.info("link model02 RuleLogic203");

//        Integer.parseInt("xxx");

        return stop(requestParameter, dynamicContext, new XxxResponse("hi 小傅哥！"));
    }

}

apply 受理中，增加了 Integer.parseInt("xxx") 测试代码，让它可以抛异常。

2.3.2 节点编排

@Service
publicclass Rule02TradeRuleFactory {

    @Bean("demo01")
    public BusinessLinkedList<String, DynamicContext, XxxResponse> demo01(RuleLogic201 ruleLogic201,
                                                                          RuleLogic202 ruleLogic202,
                                                                          RuleLogic203 ruleLogic203) {

        LinkArmory<String, DynamicContext, XxxResponse> linkArmory = new LinkArmory<>("demo01", ruleLogic201, ruleLogic202, ruleLogic203);

        return linkArmory.getLogicLink();
    }

    @Bean("demo02")
    public BusinessLinkedList<String, DynamicContext, XxxResponse> demo02(RuleLogic202 ruleLogic202, RuleLogic203 ruleLogic203) {

        LinkArmory<String, DynamicContext, XxxResponse> linkArmory = new LinkArmory<>("demo02", ruleLogic202, ruleLogic203);

        return linkArmory.getLogicLink();
    }

    @EqualsAndHashCode(callSuper = true)
    @Data
    @Builder
    @AllArgsConstructor
    @NoArgsConstructor
    publicstaticclass DynamicContext extends cn.bugstack.wrench.design.framework.link.model2.DynamicContext {
        private String age;
    }

}

所有的节点，都可以由工厂进行编排。参考 demo01、demo02 两种方式。

2.4 测试结果

@Slf4j
@RunWith(SpringRunner.class)
@SpringBootTest
public class Link02Test {

    @Resource(name = "demo01")
    private BusinessLinkedList<String, Rule02TradeRuleFactory.DynamicContext, XxxResponse> businessLinkedList01;

    @Resource(name = "demo02")
    private BusinessLinkedList<String, Rule02TradeRuleFactory.DynamicContext, XxxResponse> businessLinkedList02;

    @Test
    public void test_model02_01() throws Exception {
        // requestParameter 1\2\3 测试3个流程
        XxxResponse apply = businessLinkedList01.apply("3", new Rule02TradeRuleFactory.DynamicContext());
        log.info("测试结果:{}", JSON.toJSONString(apply));
    }

    @Test
    public void test_model02_02() throws Exception {
        XxxResponse apply = businessLinkedList01.apply("123", new Rule02TradeRuleFactory.DynamicContext());
        log.info("测试结果:{}", JSON.toJSONString(apply));
    }

}

入参为1时

25-12-07.15:20:05.452 [main            ] INFO  RuleLogic201           - link model02 RuleLogic201
25-12-07.15:20:10.760 [main            ] INFO  RuleLogic203           - link model02 RuleLogic203
25-12-07.15:20:12.184 [main            ] INFO  RuleLogic203           - 正常结果拦截 {"age":"hi 小傅哥！"}
25-12-07.15:20:12.185 [main            ] INFO  Link02Test             - 测试结果:{"age":"hi 小傅哥！"}

入参为3时

25-12-07.15:12:36.600 [main            ] INFO  RuleLogic201           - link model02 RuleLogic201
25-12-07.15:12:36.600 [main            ] INFO  RuleLogic202           - link model02 RuleLogic202
25-12-07.15:12:36.600 [main            ] INFO  RuleLogic203           - link model02 RuleLogic203
25-12-07.15:12:36.676 [main            ] INFO  RuleLogic203           - 正常结果拦截 {"age":"hi 小傅哥！"}
25-12-07.15:12:36.676 [main            ] INFO  Link02Test             - 测试结果:{"age":"hi 小傅哥！"}

测试了 test_model02_01 入参为1和3的时候，获得到的结果。
为1的时候，RuleLogic202 节点的，是跳过的，不会被执行。
为3的时候，RuleLogic201、RuleLogic202、RuleLogic203 每个节点都会执行。

2. 规则树

我们有这样一种场景，一个大的产品功能线，是要过很多流程的，这些流程牵扯着不同的业务属性，如；授信、账户、风控、配置、营销、推荐，之后又要到，不同的产品线上，如A产品功能、B产品功能。

那么，规则树的编排就很适合这样的场景使用。它的设计可以像组装乐高积木，改一个大楼一样，有非常多的延展，来满足我们的场景诉求。

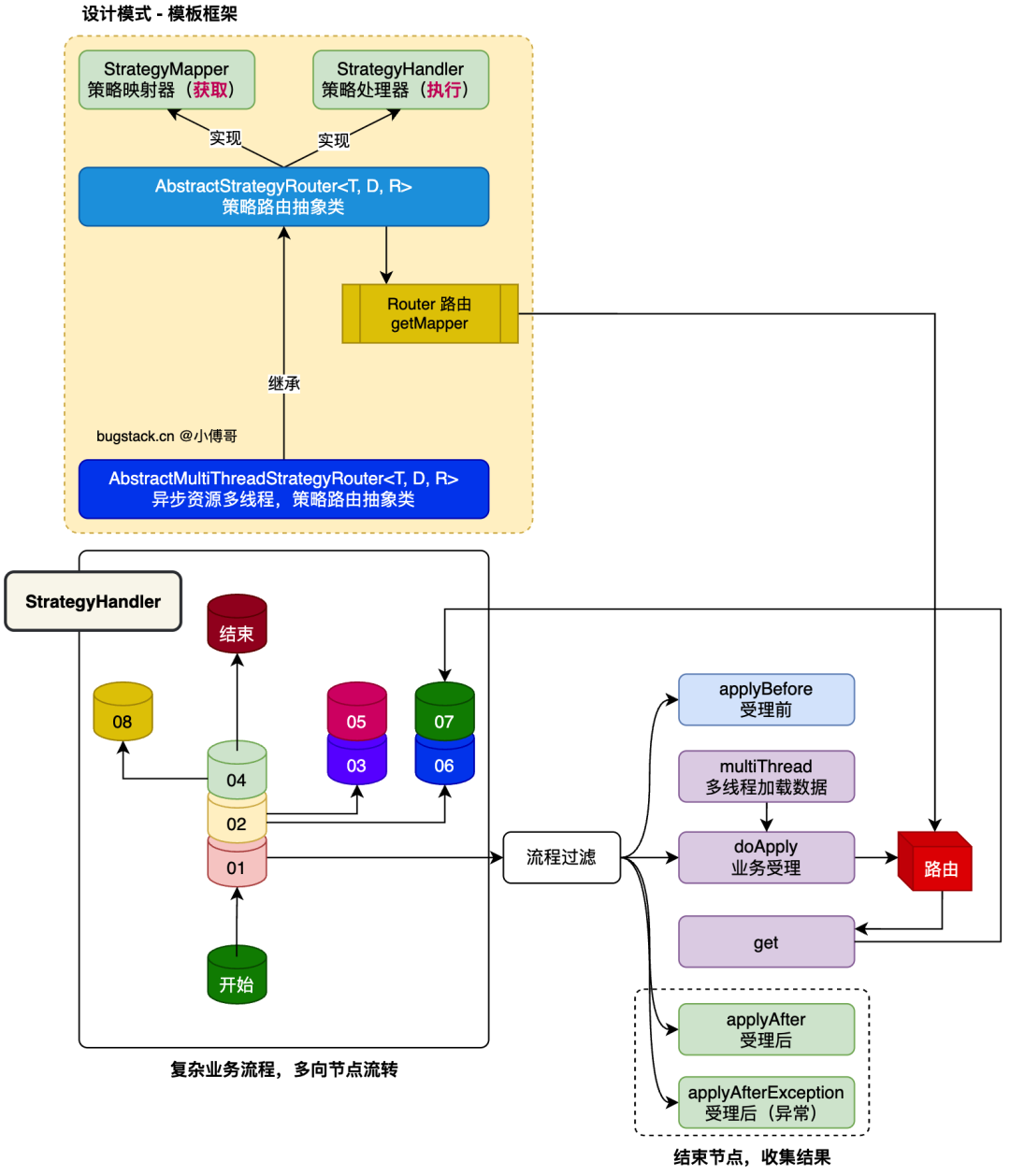

2.1 模型设计

左侧，是复杂的业务流程节点编排，可以通过【路由】，拿到 get 方法中的节点判断和处理，走到下一个节点。与责任链相比，单链路执行适合固定的流程，如一些规则过滤。而规则树则适合编排复杂业务流程。
右侧，是流程过滤提供的方法，包括了；多线程异步数据加载、业务受理、get负责路由执行时做的一些判断。而受理前、受理后、受理后异常，则在流程中进行穿插处理。

2.2 模块框架

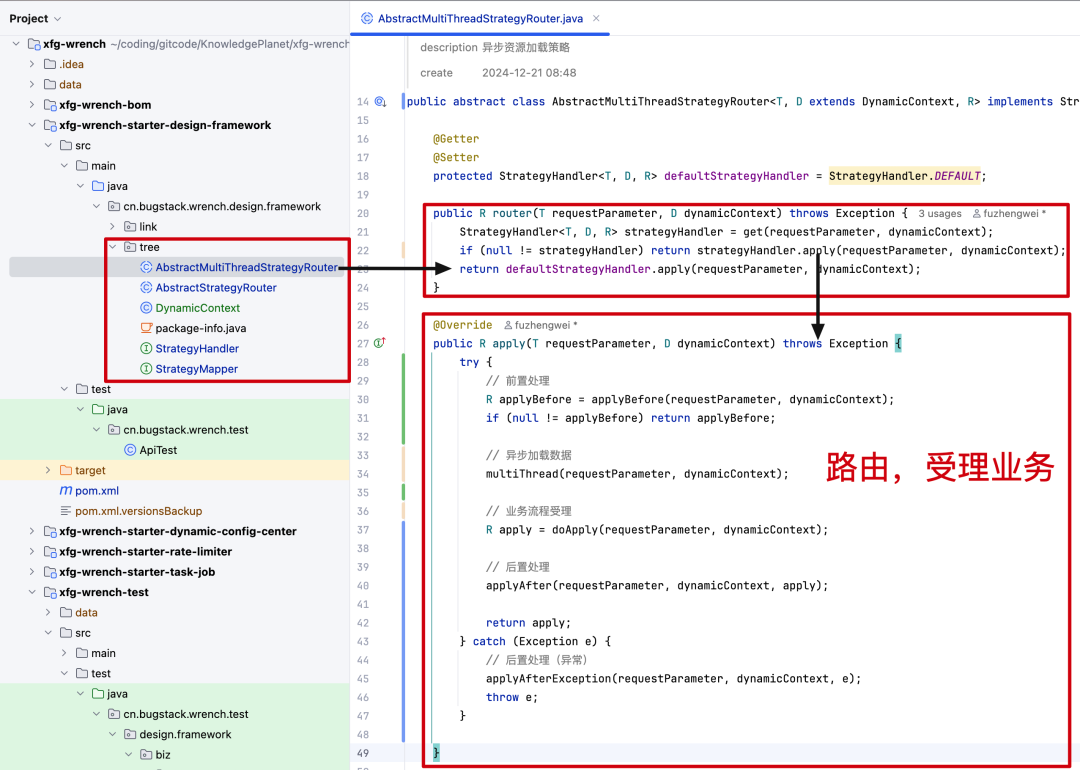

2.2.1 工程结构

AbstractMultiThreadStrategyRouter 抽象类，负责 router 路由到受理业务的操作。路由会负责获取 get 方法，get 就是由每个节点自己实现的路由，告诉从此节点下面应该进入哪个节点（可能是条件判断下的多个节点）
apply 受理操作，则分为，前置、异步数据、业务受理、后置，之后是异常的时候处理。

2.2.2 核心代码

public abstractclass AbstractMultiThreadStrategyRouter<T, D extends DynamicContext, R> implements StrategyMapper<T, D, R>, StrategyHandler<T, D, R> {

    @Getter
    @Setter
    protected StrategyHandler<T, D, R> defaultStrategyHandler = StrategyHandler.DEFAULT;

    public R router(T requestParameter, D dynamicContext) throws Exception {
        StrategyHandler<T, D, R> strategyHandler = get(requestParameter, dynamicContext);
        if (null != strategyHandler) return strategyHandler.apply(requestParameter, dynamicContext);
        return defaultStrategyHandler.apply(requestParameter, dynamicContext);
    }

    @Override
    public R apply(T requestParameter, D dynamicContext) throws Exception {
        try {
            // 前置处理
            R applyBefore = applyBefore(requestParameter, dynamicContext);
            if (null != applyBefore) return applyBefore;

            // 异步加载数据
            multiThread(requestParameter, dynamicContext);

            // 业务流程受理
            R apply = doApply(requestParameter, dynamicContext);

            // 后置处理
            applyAfter(requestParameter, dynamicContext, apply);

            return apply;
        } catch (Exception e) {
            // 后置处理（异常）
            applyAfterException(requestParameter, dynamicContext, e);
            throw e;
        }

    }

   // ... 省略部分代码

}

router 路由，是每个节点完成后，可以调用的方法，之后进入下一个节点处理，下一个节点拿到 get 路由策略，之后进行执行。
apply 是具体的业务受理过程，以此按照各个方法进行执行，如果 applyBefore 用户设置了 return 返回结果，则直接出去。

2.3 应用代码

2.3.1 节点设计

- 在测试模块下，设计了很多的节点，这些节点可以进行业务流转模拟。 - router 是表示 doApply 受理完业务以后，走到下一个节点。

2.3.2 实例代码

@Slf4j
@Component
publicclass AccountNode extends AbstractXxxSupport {

    @Autowired
    private MemberLevel1Node memberLevel1Node;

    @Autowired
    private MemberLevel2Node memberLevel2Node;

    @Resource
    private ThreadPoolExecutor threadPoolExecutor;

    @Override
    protected String applyBefore(String requestParameter, DefaultStrategyFactory.DynamicContext dynamicContext) {
        if ("1".equals(requestParameter)){
            return"xxx";
        }
        returnsuper.applyBefore(requestParameter, dynamicContext);
    }

    /**
     * 1. 可执行多线程异步操作，尤其在需要大量加载数据的时候非常有用
     * 2. multiThread 在需要的节点就重写，不需要的节点不用处理
     */
    @Override
    protected void multiThread(String requestParameter, DefaultStrategyFactory.DynamicContext dynamicContext) throws ExecutionException, InterruptedException, TimeoutException {
        CompletableFuture<String> accountType01 = CompletableFuture.supplyAsync(() -> {
            log.info("异步查询账户标签，账户标签；开户|冻结|止付|可用");
            returnnew Random().nextBoolean() ? "账户冻结" : "账户可用";
        }, threadPoolExecutor);

        CompletableFuture<String> accountType02 = CompletableFuture.supplyAsync(() -> {
            log.info("异步查询授信数据，拦截|已授信|已降档");
            returnnew Random().nextBoolean() ? "拦截" : "已授信";
        }, threadPoolExecutor);

        CompletableFuture.allOf(accountType01, accountType02)
                .thenRun(() -> {
                    dynamicContext.setValue("accountType01", accountType01.join());
                    dynamicContext.setValue("accountType02", accountType02.join());
                }).join();
    }

    @Override
    protected String doApply(String requestParameter, DefaultStrategyFactory.DynamicContext dynamicContext) throws Exception {
        log.info("【账户节点】规则决策树 userId:{}", requestParameter);

        Integer.parseInt("1xxx");

        // 模拟查询用户级别
        int level = new Random().nextInt(2);
        log.info("模拟查询用户级别 level:{}", level);

        dynamicContext.setLevel(level);

        return router(requestParameter, dynamicContext);
    }

    @Override
    public StrategyHandler<String, DefaultStrategyFactory.DynamicContext, String> get(String requestParameter, DefaultStrategyFactory.DynamicContext dynamicContext) throws Exception {
        String accountType01 = dynamicContext.getValue("accountType01");
        String accountType02 = dynamicContext.getValue("accountType02");

        int level = dynamicContext.getLevel();

        if ("账户冻结".equals(accountType01)) {
            return memberLevel1Node;
        }

        if ("拦截".equals(accountType02)) {
            return memberLevel1Node;
        }

        if (level == 1) {
            return memberLevel1Node;
        }

        return memberLevel2Node;
    }

}

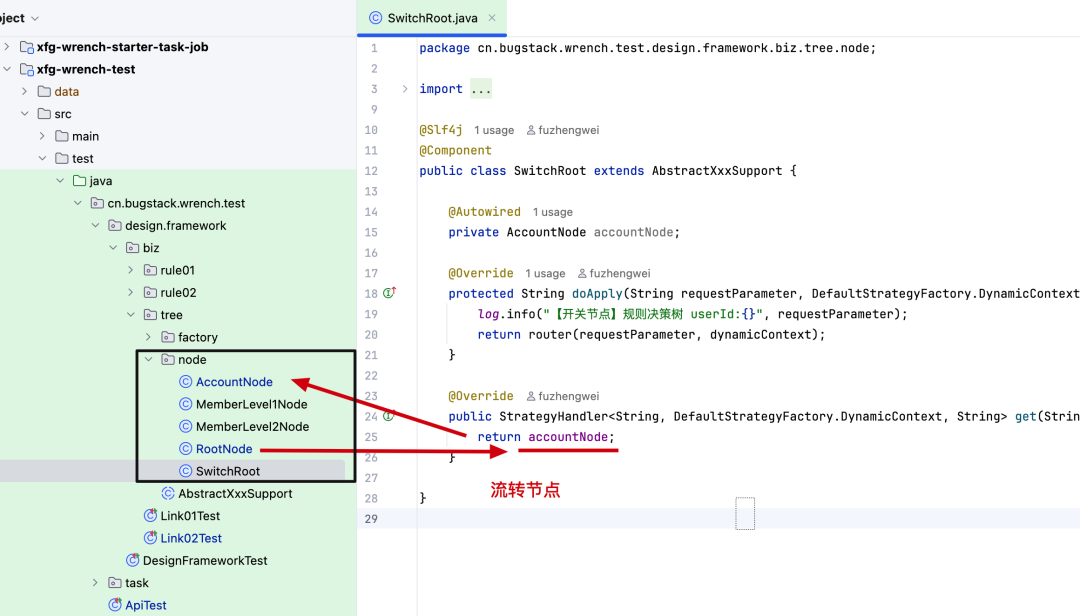

这个是从 SwitchNode 到下一个 AccountNode 节点，这个节点模拟的流程就基本和实际的业务类似了。
applyBefore 是做一些前置的处理，multiThread 是本节点异步数据的加载。
doApply 是受理业务，之后 get 是做路由操作。
另外，还可以添加 applyAfter、applyAfterException 做结果的受理处理。

2.3 测试结果

@Slf4j
@RunWith(SpringRunner.class)
@SpringBootTest()
public class DesignFrameworkTest {

    @Resource
    private DefaultStrategyFactory defaultStrategyFactory;

    @Test
    public void test() throws Exception {
        StrategyHandler<String, DefaultStrategyFactory.DynamicContext, String> strategyHandler = defaultStrategyFactory.strategyHandler();
        String result = strategyHandler.apply("xiaofuge", new DefaultStrategyFactory.DynamicContext());

        log.info("测试结果:{}", result);
    }

}

25-12-07.16:15:14.588 [main            ] INFO  RootNode               - 【开关节点】规则决策树 userId:xiaofuge
25-12-07.16:15:14.589 [main            ] INFO  SwitchRoot             - 【开关节点】规则决策树 userId:xiaofuge
25-12-07.16:15:14.592 [pool-2-thread-1 ] INFO  AccountNode            - 异步查询账户标签，账户标签；开户|冻结|止付|可用
25-12-07.16:15:14.592 [pool-2-thread-2 ] INFO  AccountNode            - 异步查询授信数据，拦截|已授信|已降档
25-12-07.16:15:14.592 [main            ] INFO  AccountNode            - 【账户节点】规则决策树 userId:xiaofuge
25-12-07.16:15:14.592 [main            ] INFO  RootNode               - 处理异常，applyAfterException - 用于做日志、监控和mq处理For input string: "1xxx"

java.lang.NumberFormatException: For input string: "1xxx"

 at java.lang.NumberFormatException.forInputString(NumberFormatException.java:65)
 at java.lang.Integer.parseInt(Integer.java:580)
 at java.lang.Integer.parseInt(Integer.java:615)
