科研绘图不求人，你自己就能做！手把手教你将ai科研绘图转换为“可编辑”的矢量图

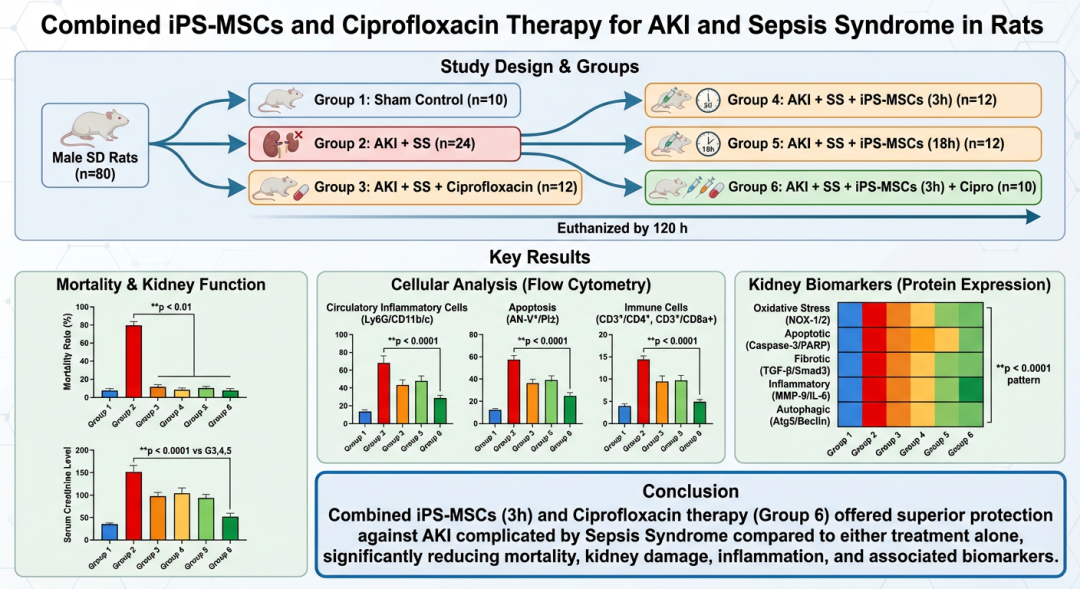

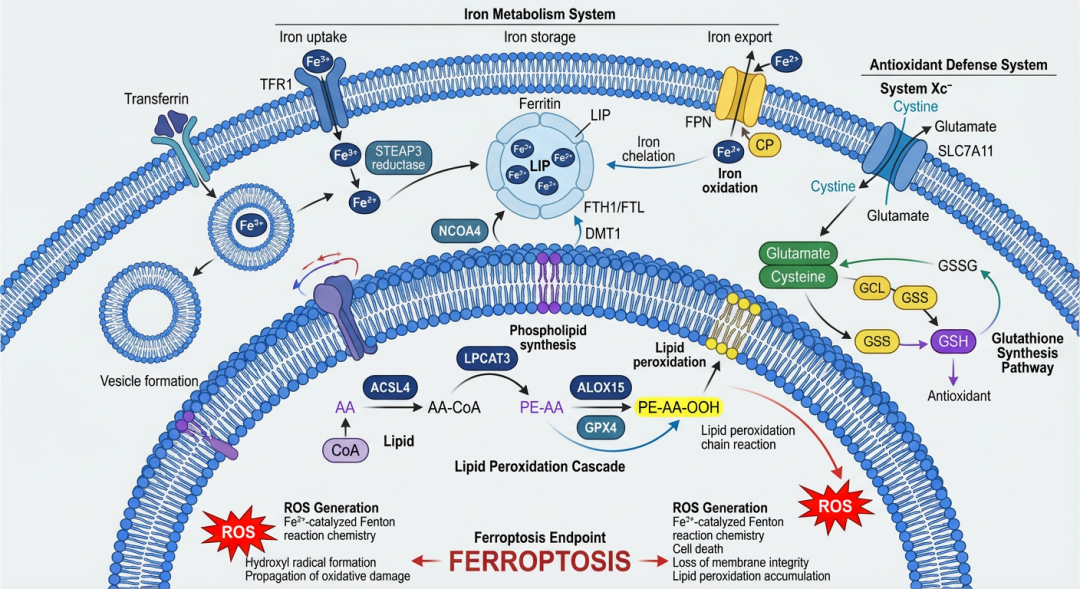

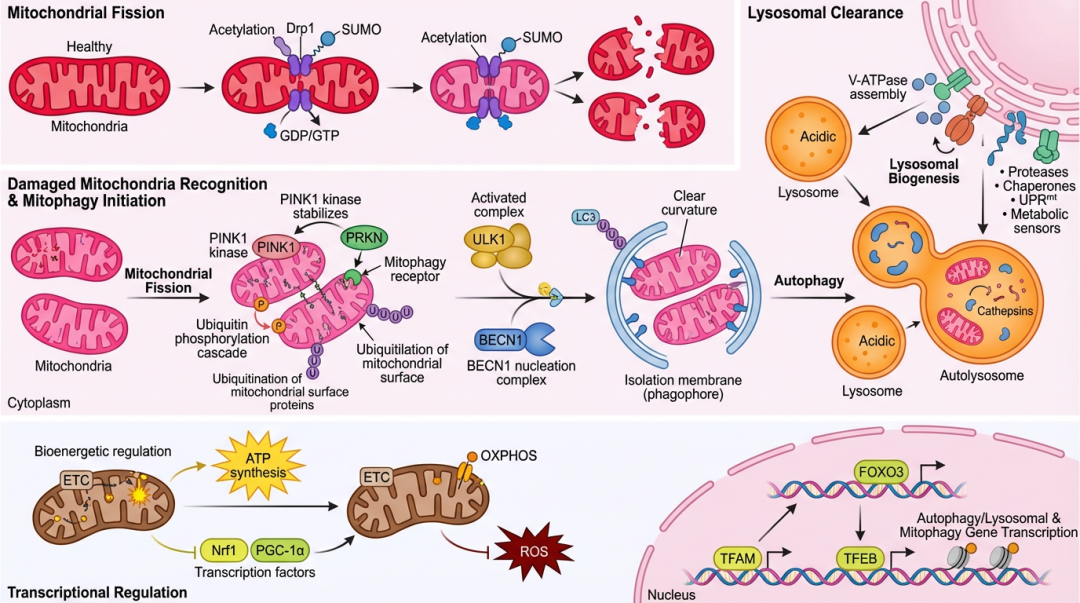

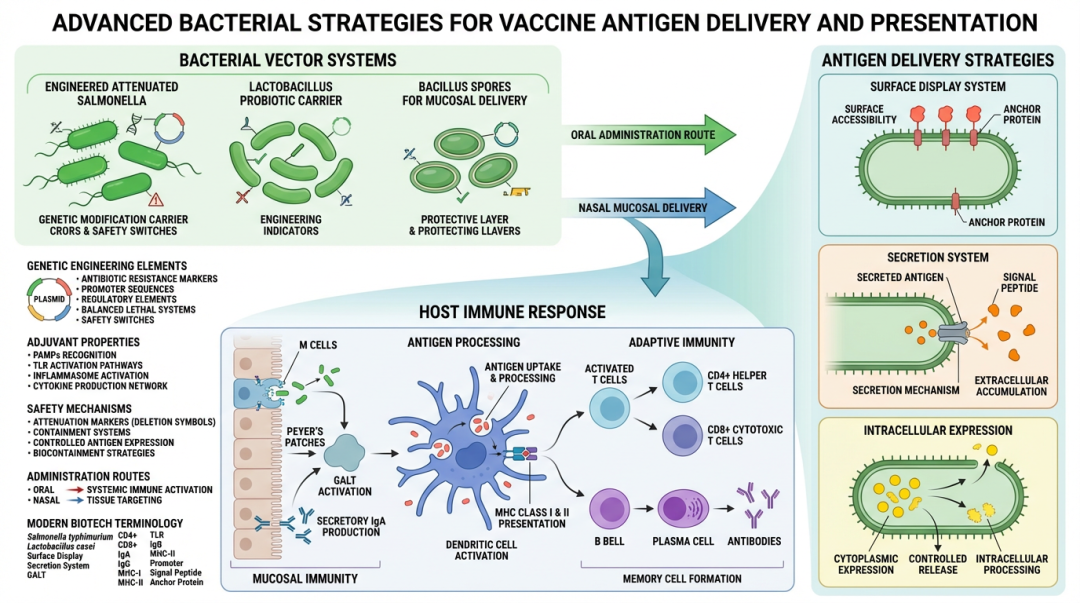

是的，我们苦逼科研人的“绘图神器”终于迎来了！先看效果！都是我自己绘制的！

这，就是它的能力，我已经被折服了！

接下来，我会尽量用人话把核心功能和在科研绘图中的具体用法讲清楚。

01

核心能力一：高保真度和专业级控制

这是让我觉得最有意思的部分，特别是对于 需要投稿高质量期刊 的同学来说。

以前用 AI 辅助科研绘图，最大的痛点之一就是控制力不够。你想要某种特定的 细胞模型光影 ，或者想调整显微镜视角的景深，基本上就是靠运气。科研AI绘图平台这次直接把这些参数暴露出来了，你可以精细控制：

• 物理效果：3D 分子球棍模型的光照、实验器材的金属/玻璃材质质感、微观视角的焦点。
• 图像构图：不是瞎蒙，而是有明确的参数可调，方便你安排 Figure 的布局。
• 分辨率：支持 1K、2K 和 4K，这对需要满足期刊 300 DPI 印刷要求的场景来说绝对是刚需。

举个例子，官方演示了一个操作：把原图中的背景光效替换成特定的景深效果。

这种局部编辑在以前是很难实现的，要么重新用 C4D 建模渲染，要么结果完全不可控。现在你可以直接用 Prompt 说“把背景虚化，突出前景的纳米材料结构”，它就给你处理好了。

另一个让我印象深刻的是 图像合成能力 。它能把电镜照片、数据图表、手绘示意图这些东西组合成一张连贯的 Figure 组图 。官方说可以在一张合成图里保持多个主体的一致性，或者融合多张高保真照片。

生成的图片

这个数字什么概念呢？就是说你可以丢一堆素材给它，包括你的实验数据图、拍摄的细胞荧光图、还有必要的标注元素，它能把这些东西合理地安排在一起，而不是东拼西凑出一个排版混乱的图。

还有一点值得一提：它可以把 实验草图变成精美的仪器示意图 ，把随手画的通路草稿变成逼真的 3D 结构。这对写标书、做 PPT 展示的朋友来说，应该是一个效率提升点。你不用再花大量时间学 Blender，直接丢个草图进去就能看到大致效果。

02

核心能力二：文字渲染终于能看了

如果你之前用过 AI 生成科研配图，应该深有体会—— 文字标注（Labeling） 一直是重灾区。生成的图表里，坐标轴数字经常歪七扭八，或者蛋白名称干脆就是一堆乱码。

科研AI绘图在这方面确实下了功夫。和之前的版本比起来，它在 图表文字渲染 上算是跨了一大步：

• 不管是简单的 p-value 还是复杂的 化学式、专有名词 ，文字都能生成得比较清晰准确。
• 支持多种纹理，甚至能模仿学术期刊常见的 Arial 或 Helvetica 字体 风格。
• 能处理逻辑性的文字内容，不是单纯地画字，而是理解这是图例（Legend）。

官方有一个演示案例挺有意思：用食材拼出单词。对应到我们的场景，就是能精准地在 细胞器或解剖图 的正确位置上标出名称，比如在粒线体旁边准确写出“Mitochondria”。这种精准的图文对应，以前基本靠 PS 后期手加，现在看起来直接生成的可行性高了很多。

生成的图片

但我觉得更实用的是 多语言本地化功能 。

这个功能的意思是，你可以对一张带有中文标注的机制图说“翻译成英文”，它不仅能翻译文字内容，还能保持原有的 学术配色和排版布局 。比如你硕博论文里用了中文配图，现在想发一篇英文 SCI，不用重新画图，直接让模型翻译并替换标注就行。这里展示一张中英文同时标注的图例。

生成的图片

这对需要 把中文成果转化为国际期刊论文 的团队来说，绝对是一个巨大的效率提升。

03

AI科研绘图转矢量图教程

AI生成的科研图虽然惊艳，但往往是位图（JPG/PNG），放大就糊，也没法修改文字和配色，根本没法直接投SCI。 今天分享一个“骚操作”： 利用 Adobe Illustrator (AI) 的图像描摹功能，1分钟把 JPG 变成可任意编辑的矢量图。 文末附大神参数设置。

为什么一定要转矢量图？

很多同学生成了很酷的科研示意图，结果导师说：“把这个蓝色改成红色，把背景去掉。”

这时候你发现： 位图根本改不动！

转成矢量图（Vector）后，你就能获得以下“超能力”：

• ✅ 任意放大不失真 （满足期刊 300dpi+ 要求）。
• ✅ 元素独立可拆解 （想删哪里删哪里）。
• ✅ 文字颜色随便换 （完美适配论文配色）。

准备工作（2样即可）

1.一张高清的 AI 绘图

建议：分辨率最好 ≥1080P 。底图越清晰，转换出来的路径越干净。（文末ai生成科研绘图教程）

2.Adobe Illustrator (AI)

版本：推荐 CC 2023 或 2024 版本，处理速度更快。

保姆级实操（5步速通）

Step 1：导入图片

打开 Illustrator → 新建画板 (Ctrl+N) → 直接把你的图片拖进去。 (💡 Tips: 画板大小建议设置成 A4 或论文常用尺寸)

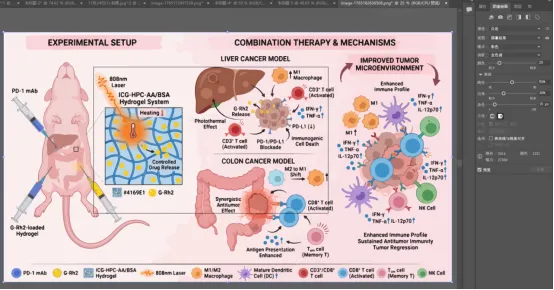

Step 2：找到“图像描摹”面板

选中图片后，如果你在右侧栏找不到“图像描摹”面板，请立刻去顶部菜单栏点击： 👉 窗口 (Window) > 图像描摹 (Image Trace)

Step 3：核心参数设置（⚠️ 重点！建议截图收藏）

这是最关键的一步，参数设不对，出来的全是噪点。请直接 “抄作业” ：

预设 (Preset)：选择 高保真度照片 （最重要！保留丰富细节）

颜色 (Colors)：拉到 20-30 左右（太高文件会卡，太低颜色会断层，科研图一般20够用）

路径 (Paths)： 50%（平衡线条流畅度）

边角 (Corners)： 30%（适合细胞、蛋白等不规则图形）

杂色 (Noise)： 10px（自动过滤掉背景里的脏点）

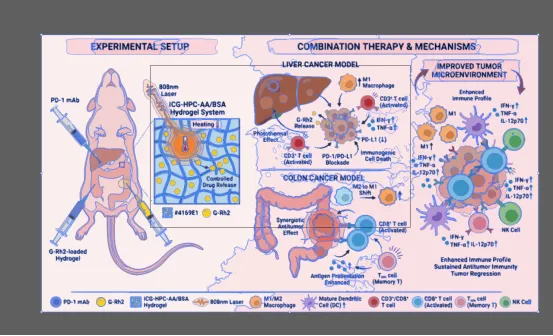

Step 4：执行“扩展”

参数调好后，点击顶部工具栏的 【扩展 (Expand)】 按钮。 👉 这一步是把“预览状态”变成实实在在的“路径锚点”。

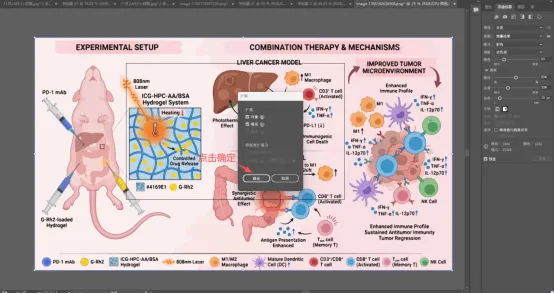

Step 5：取消编组，自由编辑

这时候图片虽然变成了路径，但还是黏在一起的。

操作：选中图形 → 右键 → 选择 取消编组 (Ungroup) 。

注意：复杂的图可能需要 连续取消编组 2-3 次 ，直到你用鼠标能单独选中某一个细胞或线条为止。

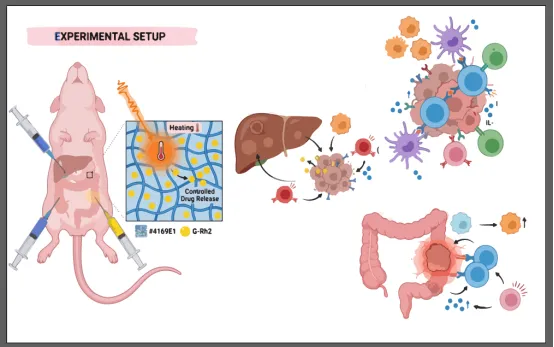

完成上述流程之后，咱们就可以随意拖拽组合已有元素，去调整自己想要的效果


避坑与进阶技巧

Q1：背景怎么快速去除？

转成矢量后，背景也变成了无数个小色块。 👉 技巧： 使用 魔棒工具 (Y) ，点击一下背景的颜色，Illustrator 会自动选中所有相同颜色的背景块，然后一键 Delete 删除即可！

Q2：转换后线条不圆润怎么办？

👉 技巧： 选中线条不平滑的部分，使用 平滑工具 (Smooth Tool) 蹭几下，线条立马丝般顺滑。

Q3：文件太大电脑卡死？

如果在 Step 3 中“颜色”参数设置过高（比如 >80），会生成成千上万个锚点。对于科研示意图，通常 颜色控制在 30 以内 视觉效果最好且不卡顿。

Q4：为什么转换后文字会乱码？

上传的图片清晰度越低转换为矢量图格式越容易乱码，这边建议使用2k及以上图形，直接删除掉文字部分，使用 Adobe Illustrator直接在上面添加文字。

04

如何去使用

为了让广大用户可以用上正版科研绘图神器 ，这里给大家推荐一个宝藏网站和使用教程：

1.注册账号并登陆

网址：https://dftianyi.com

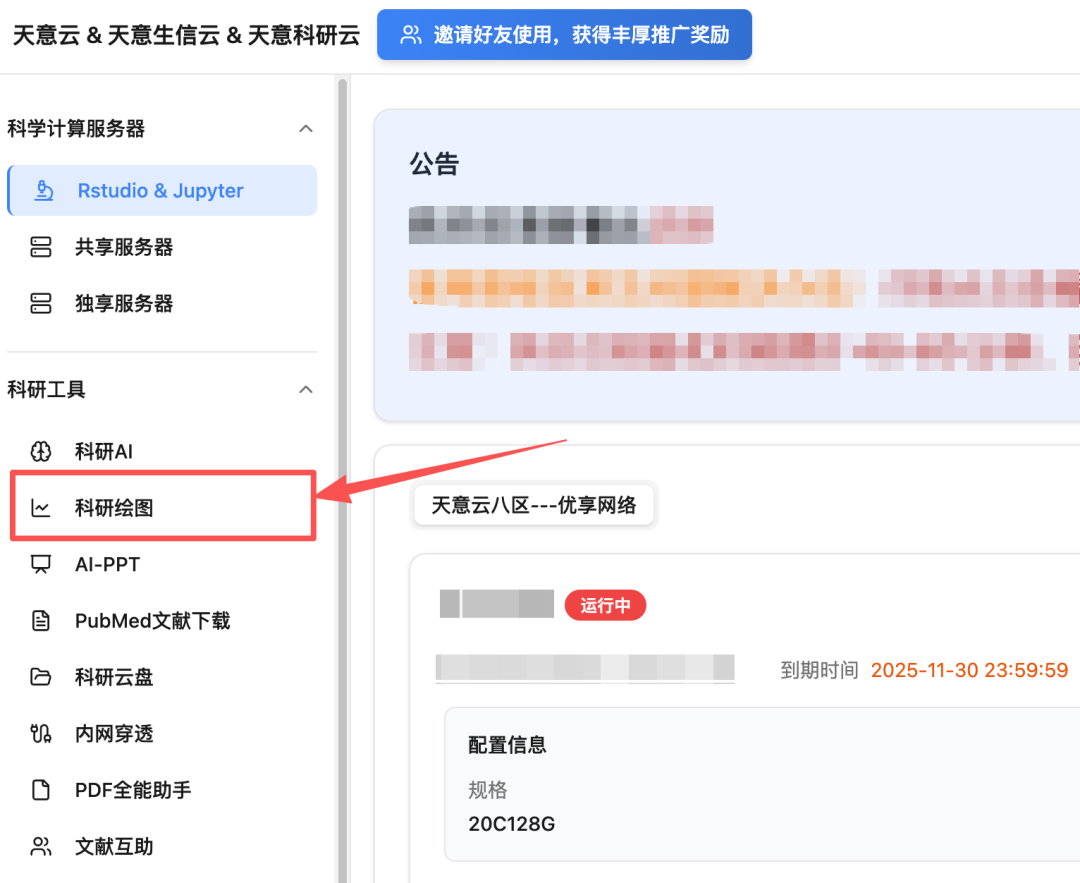

注册后点击侧边栏的科研绘图选项卡即可，现在注册享免费试用

2.在左侧点击科研AI绘图选项卡

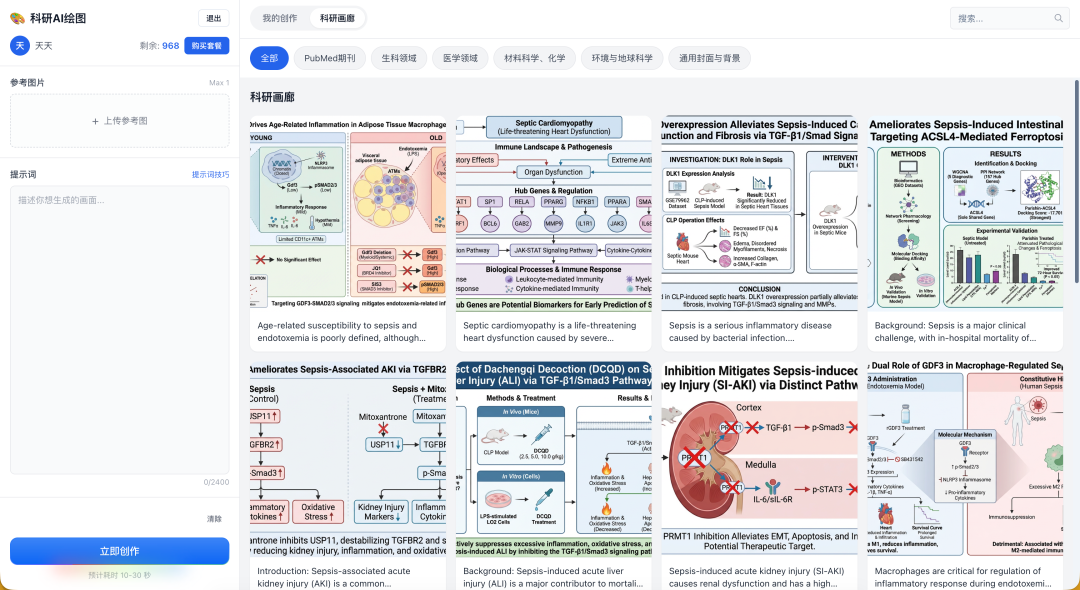

3.进入到科研绘图界面，每个人都可以免费体验试用一下绘图功能，相信你使用过后一定和我一样会被强大的绘图性能所震撼。
