字节跳动MegaScale万卡集群复盘与推演

摘要 (Abstract)

【—AGI小咖—账号战略升级提醒】洞察AGI时代，架构先行。本账号聚焦AI时代算力集群与芯片架构挑战，欢迎持续关注！前期我们分享了百度百舸、阿里HPN与腾讯星脉的组网架构。本期，我们将从字节跳动官方发布的《MegaScale: Scaling Large Language Model Training to More Than 10,000 GPUs》论文及《GPU Scale-up互联技术白皮书》白皮书入手，深度复盘和推演MegaScale如何利用网络、系统、算法的全栈优化解决方案来破解万卡集群之道的。

一：MegaScale万卡集群核心成果

2025年上半年，随着OpenAI的GPT-5、Google的Gemini 2.0，以及国内百度文心、阿里通义千问、腾讯混元、DeepSeek系列等万亿参数MoE模型的相继发布，万卡GPU集群似乎已成为AI基础设施的标配。

在 12,288 张 GPU 和 175B 参数模型的配置下，字节跳动的生产系统 MegaScale 实现了高达 55.2% 的模型浮点运算利用率 (MFU)，这一效率是目前主流开源框架的 1.34 倍。该系统在强扩展性（Strong-Scaling）和弱扩展性（Weak-Scaling）方面均表现出色。MegaScale在生产环境中稳定运行数周，即使经历了超过 100 次故障，仍能保证 90% 以上的有效训练时间。与此同时，所有算法优化均通过微基准测试（microbenchmarks）进行了“无损”验证，确保了模型损失函数（Loss）的稳定收敛。

二：MegaScale万卡集群的复盘与推演

接下来我们从网络、算法、系统三个层面进行复盘和推演，同时以智算网络的视角窥探和串讲其中真谛。

2.1 万卡集群算力网络层面的优化

2.1.1 优化设计之一：物理拓扑与“通信本地化”调度

(1)1:1无收敛比CLOS架构： 如图1，万卡集群基于Broadcom Tomahawk 4（25.6T）交换机构建了三层CLOS-like拓扑，严格按照1:1的无收敛比设计（32上行/32下行），400G交换机下行口通过特定的一分二AOC线缆拆分为两个200G端口接入服务器。

(2)通用标准化POD设计： 万卡集群由多个业界标准化的POD（Point of Delivery）组成：

①　ToR交换机组： 8台ToR交换机构成一个交换机组。

②　服务器接入： 每台服务器通过8张200G网卡接入8台TOR交换机，形成16个Multi-rail轨道。

③　POD规模： 每台ToR的32个400G下行口被拆分为64个200G端口，共同服务于64台服务器的接入的512张GPU卡。

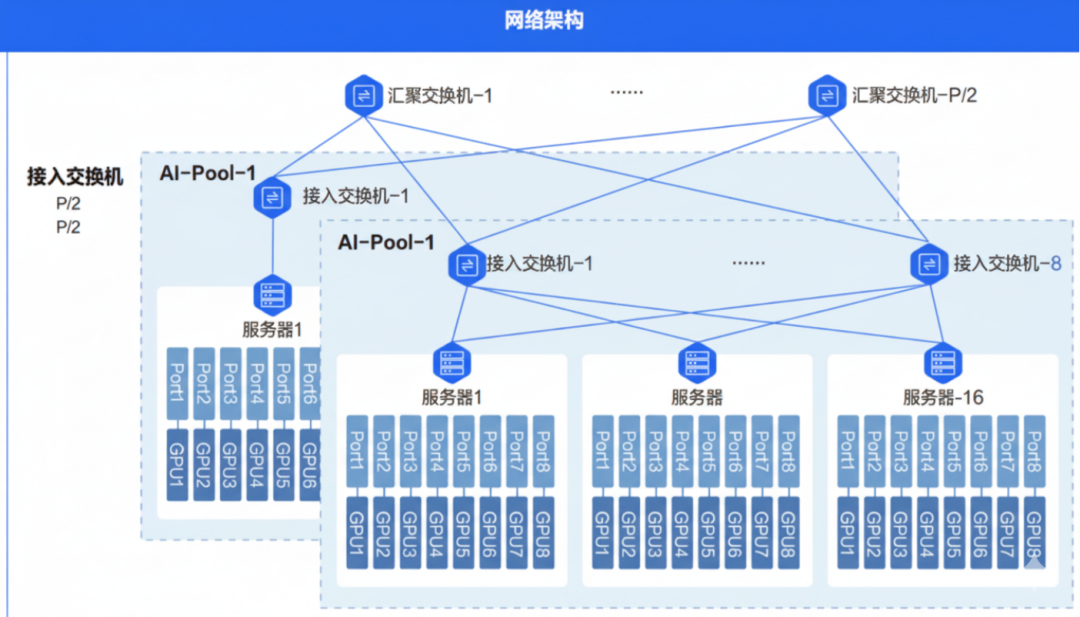

图1 ：8导轨优化的两层架构示意图

(3)调度灵魂 - 拓扑感知与ECMP冲突规避： 为了解决ECMP哈希冲突的问题，除了硬件层面的CLOS设计和多轨道连接设计外，MegaScale还通过定制化的Kubernetes系统之上的调度器，实现网络拓扑感知和核心“数据密集型节点”的通信严格控制在本地化上，这里面的核心——识别与调度“数据密集型节点”的工作流如下：

①　节点识别： 基于对3D并行通信模式的分析，系统将通信最密集、延迟最敏感的张量并行（TP）组，精准识别为“数据密集型节点”。

②　任务解析与拓扑感知： 高度定制化的Kubernetes调度器在接收训练任务后会做执行两个工作：A）解析其3D并行配置（如TP=8, PP=8, DP=192）；2）预先感知的全局网络拓扑（服务器与ToR的隶属关系）。

③　亲和性调度： 调度器为隶属同一TP组的GPU Pod设置强亲和性（strong affinity）规则，进而将其调度在同一POD乃至同一机柜内。

以上策略执行完毕后，最激烈的TP通信被“锁”在机柜内部，流量无需经过核心网络，进而在根源上避免了ECMP哈希冲突。

2.1.2 优化设计之二：应用层调优到协议栈优化 从字节跳动与北大联合发表的论文来看，MegaScale通过应用层调优仅解决了部分痛点，从Ethlink白皮书上看，给我们提供了不少从大模型底座层面继续优化的空间和演进思路。

正如由主流厂商参与的超以太网联盟（UEC）在2025年发布全新UET传输协议的1.0规范一样，字节跳动也推出了自研的Scale-up解决方案：EthLink。

(1)痛点： 为了获得更高的MFU，必须最大化释放计算引擎。传统Scale-up网络（如NVLink）依赖的Load/Store语义在传输大块数据时会消耗宝贵的计算资源；而传统Scale-out网络（如RoCEv2）的RDMA协议栈又相对笨重。AI训练既需要RDMA的大带宽，也需要Load/Store的低延迟，单一通信语义无法兼顾。

EthLink方案：字节跳动向我们深刻地阐述了有时候鱼和熊掌亦可兼得，即在协议栈层面创造性地原生支持RDMA与Load/Store两种语义，由AI应用自主进行智能选择：用硬件卸载的、轻量级的RDMA处理高带宽的张量数据，还是用Load/Store处理延迟敏感的控制信令。

(2)痛点： 联合论文原来通过自研拥塞控制算法以规避PFC风暴，同时精细调优NCCL参数以应对链路抖动，这些均属应用层的“被动响应”与“软件变通”。

EthLink演进： 将可靠性下沉至硬件，实现“主动保障”，具体体现在：

①　基于信用的流控 (CBFC): 替代原来用粗粒度的PFC，以更精细的方式管理交换机缓存。

②　硬件级链路层重传 (LLR): 在链路层实现快速丢包检测与重传。

(3)痛点③： 传统网络协议头开销大，且故障感知依赖秒级的应用层超时。

EthLink演进：优化标准以太数据包+交换机主动毫秒级通知GPU

①　优化的报文头 (OEFH): 以太网物理层之上，构建了一套专为GPU间通信设计的、更轻量级的链路层和事务层协议。传统的RoCEv2需要依赖IP和UDP头来进行路由和传输，而EthLink则直接使用6字节（即用6字节的头部替代臃肿的ETH+IP+UDP头）的OEFH进行寻址和转发，进而大幅提升GPU间通信的有效Payload率。

②　交换机事件通知 (Switch Event Notification): 颠覆传统故障发现模式，由交换机在链路中断时主动、快速通知源GPU，使其能毫秒级切换至健康路径，将故障恢复时间提升数个数量级。

2.2 万卡集群算力系统层面的优化

在3D 并行层面实现“一切皆可并行”，具体包括：对 All-Gather 操作进行预取以实现数据并行（DP），将Send/Receive 操作与计算阶段解耦以优化流水线并行（PP），以及将通信算子与GEMM 计算深度融合以提升张量并行（TP）效率。

此外，还通过用Redis 替换元数据存储、采用FlashAttention-2 等高效算子与Tree-based Loading 机制，同时利用异步解耦的Checkpointing 机制分离本地内存写入与HDFS 上传，从而全面优化了集群初始化、算子效率和检查点性能。

2.3 卡集群算力算法层面的优化

(1)Transformer块 (PTB)并行处理： Attention和MLP计算由原来的串行改为并行。

(2)滑动窗口注意力 (SWA)： 采用稀疏注意力机制进行长序列处理。

(3)LAMB优化器：相较于传统Adam优化器的批次大小（Batch Size）提升了4倍。

三：典型故障场景下协同作战与演进推演

以网络为主线，通过在训练中突发网络抖动，导致大量GPU突发NCCL通信超时，看看MegaScale各个核心组件之间是如何协同作战的：

1.应用层自愈与网络层响应： 面对端口抖动，MegaScale通过精细调优NCCL重传超时参数同时启用网卡adap_retrans特性，系统尝试在应用层面“硬扛”瞬时抖动。同时触发定制化拥塞控制算法基于RTT异常进行毫秒级调整，尽力维持网络稳定。然而从Ethlink解决方案上来看，上面这种仍是相对被动的软件层恢复机制，还有更好的推荐解决方案即通过硬件级链路层重传（LLR）机制，实现在纳秒级完成链路层自愈。

2.系统层定损： 当网络抖动超出底层自愈范畴，将引发集群级联超时（cascading timeouts）。

3.可视化溯源与主动汇报： MegaScale通过其3D并行训练可视化工具，基于正常节点超时前上报的日志在逻辑维度上重构数据流拓扑信息，通过“反向推理”来定位“沉默”的故障风暴眼。然而从Ethlink解决方案上来看这种“推断式”定位仍有延迟还可以有优化空间：通过交换机事件通知（Switch Event Notification）进行“主动汇报”，即由交换机在端口故障时主动、快速地通知源端GPU，进而在故障定位提供了来自网络层的权威证据，更快速的指导系统进行秒级的多路径切换。

4.外科手术式恢复： 基于可视化分析进行精准定位故障节点IP，同时提交自动化容错框架方案联动系统完成节点隔离与替换，同时从最新的检查点恢复训练，分钟级恢复集群训练。

四：总结与展望

基于字节跳动和北大研究团队联合发表的MegaScale万卡集群论文，同时结合字节跳动最近发布的Ethlink 技术白皮书，我们一起复盘和推演了MegaScale如何利用网络、系统、算法全栈优化的解决方案，打破大规模训练场景下的“算力墙”与“内存墙”，进而极致的释放万卡集群训练的性能的。

展望未来，一个基于开放以太网生态、软硬件协同、多语义融合的GPU互联架构，一套覆盖训练-推理全生命周期、并专项优化稀疏化（MoE）模型的端到端AI基础设施，或许会成为驱动通用人工智能算力持续指数级增长的核心引擎。【AGI小咖：洞察AGI时代，架构先行】本文由【AGI小咖】原创。您的转发、在看和点赞是对我们最大的支持！欢迎留言讨论。
