【Linux系统】进程地址空间

1. 程序地址空间回顾

在【C++内存管理】时，我们有提到过内存分布，可是我们对他并不理解！这次我们再来回顾一下，可以先对其进行各区域分布验证：

#include <stdio.h>
#include <unistd.h>
#include <stdlib.h>

int g_unval;
int g_val = 100;

int main(int argc, char *argv[], char *env[])
{
    const char *str = "helloworld";
    printf("code addr: %p\n", main);
    printf("init global addr: %p\n", &g_val);
    printf("uninit global addr: %p\n", &g_unval);

    static int test = 10;
    char *heap_mem = (char*)malloc(10);
    char *heap_mem1 = (char*)malloc(10);
    char *heap_mem2 = (char*)malloc(10);
    char *heap_mem3 = (char*)malloc(10);

    printf("heap addr: %p\n", heap_mem); //heap_mem(0), &heap_mem(1)
    printf("heap addr: %p\n", heap_mem1); //heap_mem(0), &heap_mem(1)
    printf("heap addr: %p\n", heap_mem2); //heap_mem(0), &heap_mem(1)
    printf("heap addr: %p\n", heap_mem3); //heap_mem(0), &heap_mem(1)
    printf("test static addr: %p\n", &test); //heap_mem(0), &heap_mem(1)
    printf("stack addr: %p\n", &heap_mem); //heap_mem(0), &heap_mem(1)
    printf("stack addr: %p\n", &heap_mem1); //heap_mem(0), &heap_mem(1)
    printf("stack addr: %p\n", &heap_mem2); //heap_mem(0), &heap_mem(1)
    printf("stack addr: %p\n", &heap_mem3); //heap_mem(0), &heap_mem(1)
    printf("read only string addr: %p\n", str);

    for(int i = 0 ;i < argc; i++)
    {
        printf("argv[%d]: %p\n", i, argv[i]);
    }
    for(int i = 0; env[i]; i++)
    {
        printf("env[%d]: %p\n", i, env[i]);
    }

    return 0;
}

运行结果;

ltx@hcss-ecs-d90d:~/lesson5$ touch code.c
ltx@hcss-ecs-d90d:~/lesson5$ vim code.c
ltx@hcss-ecs-d90d:~/lesson5$ touch Makefile
ltx@hcss-ecs-d90d:~/lesson5$ vim Makefile
ltx@hcss-ecs-d90d:~/lesson5$ make
gcc -o code code.c
ltx@hcss-ecs-d90d:~/lesson5$ ./code
code addr: 0x55fbceb76189
init global addr: 0x55fbceb79010
uninit global addr: 0x55fbceb7901c
heap addr: 0x55fbd04566b0
heap addr: 0x55fbd04566d0
heap addr: 0x55fbd04566f0
heap addr: 0x55fbd0456710
test static addr: 0x55fbceb79014
stack addr: 0x7fff7f9936c0
stack addr: 0x7fff7f9936c8
stack addr: 0x7fff7f9936d0
stack addr: 0x7fff7f9936d8
read only string addr: 0x55fbceb77004
argv[0]: 0x7fff7f99473b
env[0]: 0x7fff7f994742
env[1]: 0x7fff7f994752
env[2]: 0x7fff7f994760
env[3]: 0x7fff7f99477a
env[4]: 0x7fff7f994790
env[5]: 0x7fff7f99479c
env[6]: 0x7fff7f9947b1
env[7]: 0x7fff7f9947c0
env[8]: 0x7fff7f9947cf
env[9]: 0x7fff7f9947e0
env[10]: 0x7fff7f994dcf
env[11]: 0x7fff7f994e04
env[12]: 0x7fff7f994e26
env[13]: 0x7fff7f994e3d
env[14]: 0x7fff7f994e48
env[15]: 0x7fff7f994e68
env[16]: 0x7fff7f994e71
env[17]: 0x7fff7f994e88
env[18]: 0x7fff7f994e90
env[19]: 0x7fff7f994ea3
env[20]: 0x7fff7f994ec2
env[21]: 0x7fff7f994ee5
env[22]: 0x7fff7f994f26
env[23]: 0x7fff7f994f8e
env[24]: 0x7fff7f994fc4
env[25]: 0x7fff7f994fd7
env[26]: 0x7fff7f994fe0

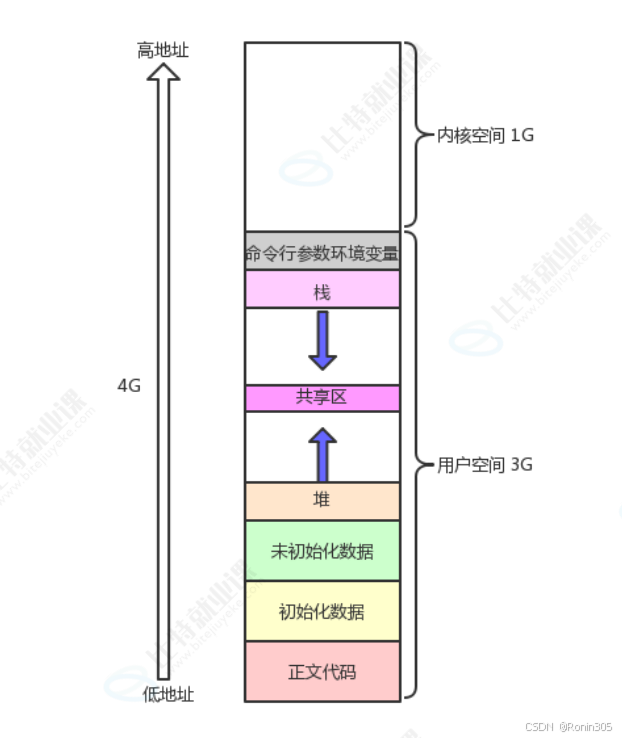

通过结果可以看到，地址时依次增大的

2. 虚拟地址

来段代码感受一下

#include <stdio.h>
#include <unistd.h>
#include <stdlib.h>

int gval = 0;

int main()
{
    pid_t id = fork();
    if(id == 0)
    {
        while(1)
        {
            printf("子: gval: %d, &gval: %p, pid: %d, ppid: %d\n", gval, &gval, getpid(), getppid());
            sleep(1);
            gval++;
        }
    }
    else
    {
        while(1)
        {
            printf("父: gval: %d, &gval: %p, pid: %d, ppid: %d\n", gval, &gval, getpid(), getppid());
            sleep(1);
        }
    }

    return 0;
}

运行结果：

ltx@hcss-ecs-d90d:~/lesson5$ ./code
父: gval: 0, &gval: 0x55ab2eaf6014, pid: 878687, ppid: 878659
子: gval: 0, &gval: 0x55ab2eaf6014, pid: 878688, ppid: 878687
父: gval: 0, &gval: 0x55ab2eaf6014, pid: 878687, ppid: 878659
子: gval: 1, &gval: 0x55ab2eaf6014, pid: 878688, ppid: 878687
子: gval: 2, &gval: 0x55ab2eaf6014, pid: 878688, ppid: 878687
父: gval: 0, &gval: 0x55ab2eaf6014, pid: 878687, ppid: 878659
父: gval: 0, &gval: 0x55ab2eaf6014, pid: 878687, ppid: 878659
子: gval: 3, &gval: 0x55ab2eaf6014, pid: 878688, ppid: 878687
子: gval: 4, &gval: 0x55ab2eaf6014, pid: 878688, ppid: 878687
父: gval: 0, &gval: 0x55ab2eaf6014, pid: 878687, ppid: 878659
子: gval: 5, &gval: 0x55ab2eaf6014, pid: 878688, ppid: 878687
父: gval: 0, &gval: 0x55ab2eaf6014, pid: 878687, ppid: 878659
子: gval: 6, &gval: 0x55ab2eaf6014, pid: 878688, ppid: 878687
父: gval: 0, &gval: 0x55ab2eaf6014, pid: 878687, ppid: 878659
子: gval: 7, &gval: 0x55ab2eaf6014, pid: 878688, ppid: 878687
父: gval: 0, &gval: 0x55ab2eaf6014, pid: 878687, ppid: 878659
子: gval: 8, &gval: 0x55ab2eaf6014, pid: 878688, ppid: 878687
父: gval: 0, &gval: 0x55ab2eaf6014, pid: 878687, ppid: 878659
^C

• 父子进程共享代码段，但拥有独立的数据段（包括全局变量gval）。初始时，子进程是父进程的副本，因此gval初始值都为0，地址也相同。
• 运行结果显示：
  • 父子进程输出的地址一致（例如，&gval: 0x55ab2eaf6014），但gval的值不同：父进程始终为0，子进程从0开始递增。
• 这证明变量gval在父子进程中是独立的副本：修改子进程的gval不影响父进程，反之亦然。

为什么地址相同但值不同？

• 在C/C++中，输出的地址是虚拟地址（virtual address），不是物理地址（physical address）。虚拟地址是进程视角的地址，由OS统一管理，每个进程都有自己的虚拟地址空间。
• 当fork()创建子进程时，OS为子进程复制父进程的虚拟地址映射，因此初始地址相同。但物理地址可能不同，因为OS将虚拟地址映射到不同的物理内存位置。

3. 进程地址空间

所以之前说‘程序的地址空间’是不准确的，准确的应该说成 进程地址空间 ，那该如何理解呢？看

图：

分页&虚拟地址空间

虚拟地址到物理地址的转换

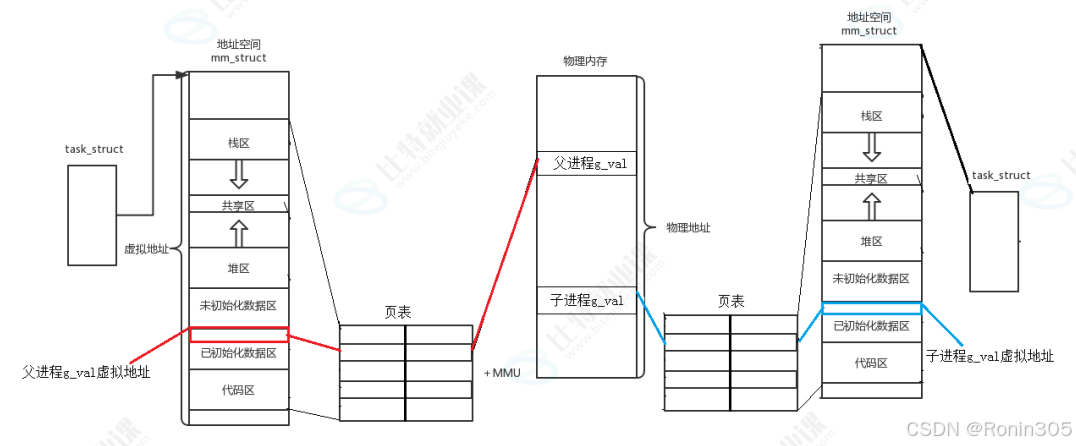

• 当进程访问一个虚拟地址（如0x55ab2eaf6014），MMU拦截该访问，查询页表找到对应的物理地址。父子进程可能有相同的虚拟地址，但页表映射到不同的物理地址，因此变量值独立。
• 在上面代码中，gval的虚拟地址相同，但物理地址不同：子进程的gval存储在另一个物理位置，导致值变化。(gval改变引起写时拷贝，在这之前子进程的虚拟地址空间和页表都是拷贝父进程的)

物理地址，用户一概看不到，由OS统一管理，OS必须负责将虚拟地址转化成物理地址：OS通过MMU硬件组件实现转换。MMU使用页表（page table）映射虚拟地址到物理地址，用户程序无法直接访问物理地址

一、再谈写时拷贝（COW）

写时拷贝是一种内存管理技术，用于在进程创建子进程时（例如通过fork()系统调用），避免立即复制父进程的内存页。具体步骤如下：

1. 父进程和子进程共享内存页：在fork()调用后，父进程和子进程共享相同的内存页。这意味着它们的虚拟地址空间中的某些区域（如已初始化数据区）指向相同的物理内存页。
2. 页表项设置为只读：为了实现写时拷贝，这些共享的内存页在页表中被标记为只读。这意味着如果任何一个进程尝试写入这些共享页，将会触发一个页错误（page fault）。
3. 页错误处理：当发生页错误时，内核会检查错误的原因。如果是因为写操作导致的页错误，内核会执行以下操作：
   • 复制页：内核会为写操作的进程（父进程或子进程）分配一个新的物理内存页，并将共享页的内容复制到新页中。
   • 更新页表：内核会更新写操作进程的页表，使其指向新的物理内存页，并将该页标记为可写。
   • 继续执行：进程继续执行，此时它对新页的写操作不会影响另一个进程。

二、如何理解虚拟地址空间

虚拟地址空间的概念

虚拟地址空间就像是一个虚拟的“地图”，程序中的每个变量、函数等都位于这个虚拟地图上的某个位置。这个“地图”对每个进程来说都是独立的，就像每个家庭都有自己的独立地址簿一样。

示例：

想象一下，一个城市中有许多图书馆。每个图书馆都有自己的书架编号系统，这些编号就像是虚拟地址。读者（程序）只需要根据书架编号（虚拟地址）就能找到书（数据）。不同图书馆的书架编号（虚拟地址）可能相同，但它们指向的是不同的书（不同的物理内存位置）。就好像在两个不同的图书馆中，都有编号为“123”的书架，但这两个书架上的书是完全不同的。图书馆管理员（操作系统）会将这些虚拟的书架编号（虚拟地址）映射到实际存放书籍的仓库位置（物理内存地址）。这样，读者（程序）不需要知道书籍实际存放的仓库位置，只需要知道图书馆内的书架编号（虚拟地址）就能访问书籍（数据）。

三、如何理解区域划分

区域划分的概念

区域划分是将虚拟地址空间按功能分割成不同区间（如代码区、堆区、栈区），每个区域通过 起始地址（start）和结束地址（end） 标记边界，由内核数据结构（如Linux的mm_struct）管理。区域可动态调整：扩大时修改end指针（如malloc申请堆空间），缩小时反向操作。

示例:

同桌两人共用一张100cm的课桌（虚拟地址空间）。他们在桌上画"三八线"划分区域：

• 小胖的区域：start=0cm, end=50cm
• 小美的区域：start=50cm, end=100cm 这就像操作系统的mm_struct结构体记录了每个区域的边界。

当小美想扩大地盘时，她将三八线移到30cm处，此时：

• 小胖的区域变为：start=0cm, end=30cm（缩小）
• 小美的区域变为：start=30cm, end=100cm（扩大） 这对应malloc扩大堆空间时，内核修改堆区的end值。

而小胖在50cm内放书包（堆区存变量）、小美在70cm处放水杯（栈区存局部变量），就像进程在不同虚拟区域存取数据。

4. 浅谈虚拟内存管理

由于刚开始学习，所以本篇文章只站在进程的角度去看待虚拟内存。

描述linux下进程的地址空间的所有的信息的结构体是 mm_struct （内存描述符）。每个进程只有一个mm_struct结构，在每个进程的 task_struct 结构中，有一个指向该进程的mm_struct结构体指 针。

1. mm_struct 的核心地位

作用：mm_struct 是描述整个进程用户空间虚拟地址空间的核心结构体，定义在 include/linux/mm_types.h 中 。

独立性：每个进程拥有独立的 mm_struct，确保进程地址空间隔离 。

与进程关联：在进程描述符 task_struct 中，通过指针 mm 指向该进程的 mm_struct：

struct task_struct {
    struct mm_struct *mm;      // 用户进程的地址空间描述符
    struct mm_struct *active_mm; // 内核线程借用前一个进程的地址空间
};

• 用户进程：mm 指向自身的 mm_struct。 内核线程：对于内核线程来说，mm字段通常为NULL。内核线程没有独立的用户空间地址，但它们可以使用任意进程的地址空间。此时，内核线程会使用active_mm字段来指向一个有效的地址空间。

可以说，mm_struct 结构是对整个用户空间的完整描述。在Linux内核中，每个进程都会拥有自己独立的mm_struct结构体实例，这个结构体包含了该进程所有内存管理相关的信息。正是由于这种独立性，才保证了每个进程都能拥有专属的虚拟地址空间，实现进程间的内存隔离。

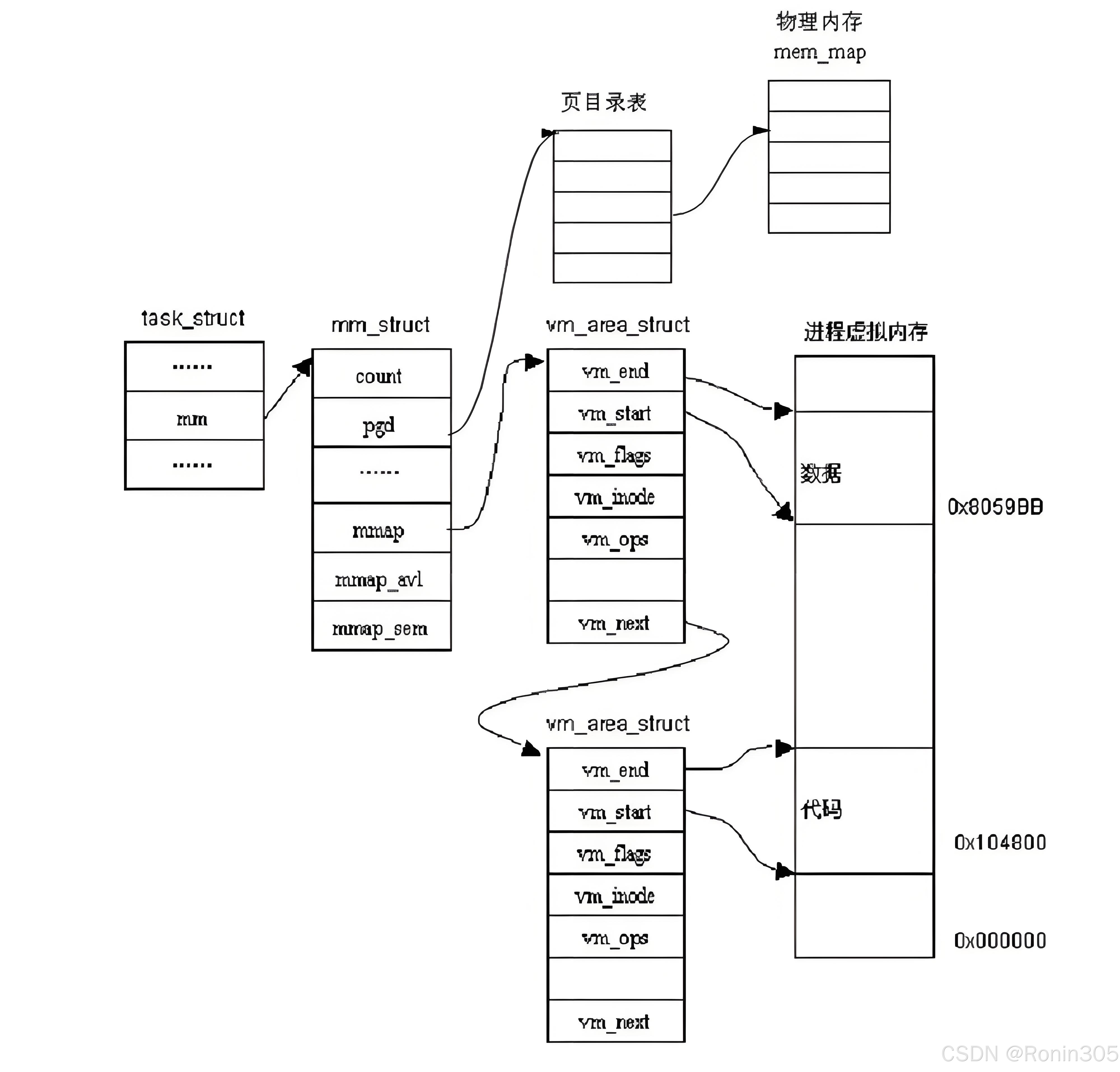

从进程控制块(task_struct)到内存描述符(mm_struct)的关联关系如下：

1. 在task_struct结构中，有一个名为"mm"的指针成员，它直接指向当前进程的内存描述符(mm_struct)
2. 当进程创建时(fork系统调用)，内核会为子进程分配一个新的mm_struct结构体实例
3. 这个新的mm_struct会继承或复制父进程的地址空间布局，但实际物理内存会被标记为写时复制(COW)

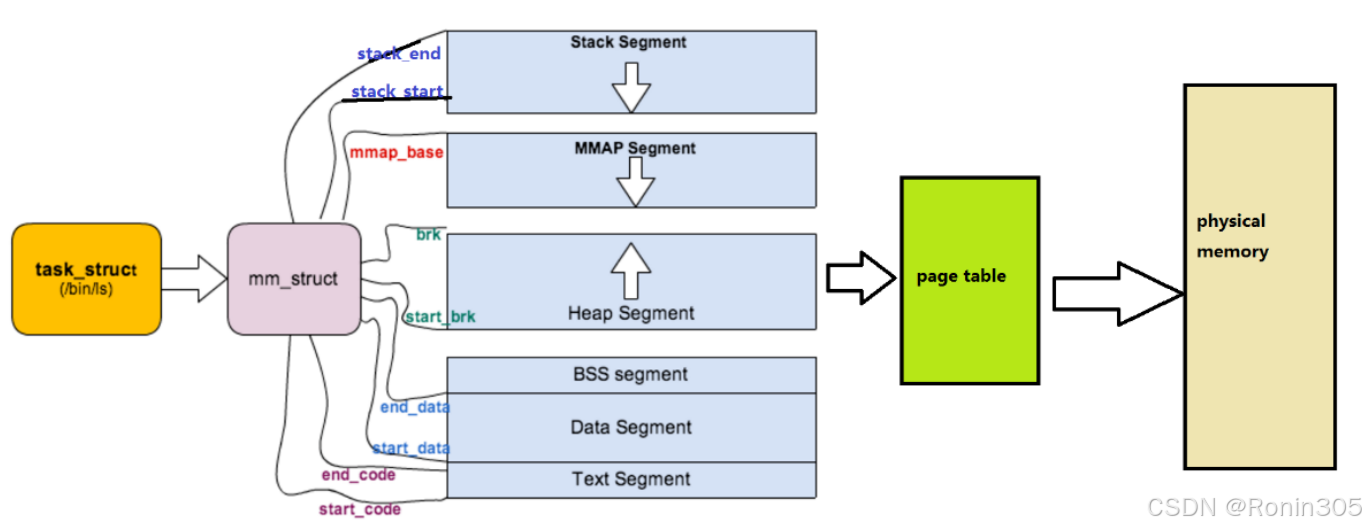

进程的地址空间的分布情况：

2. mm_struct 关键成员解析

(1) 虚拟内存区域管理

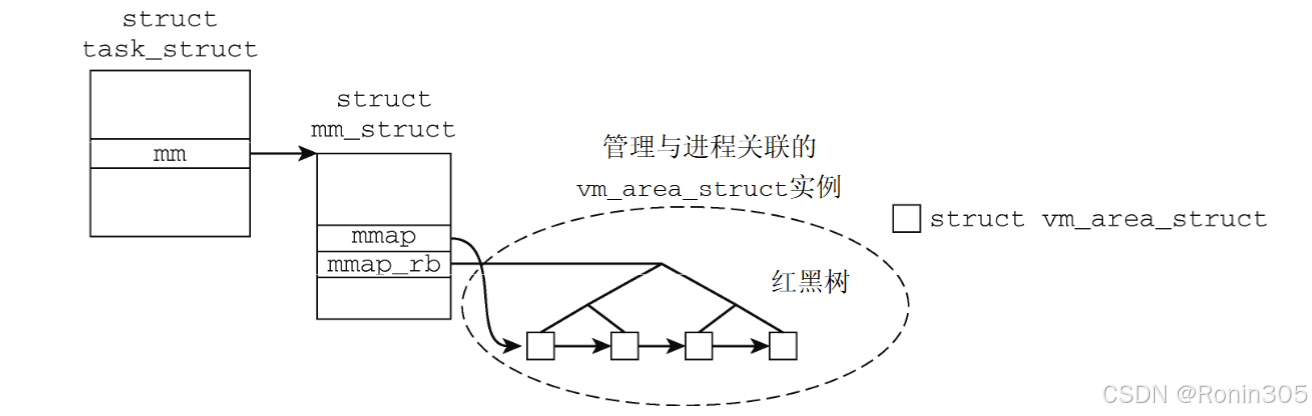

• mmap：指向一个单链表 —— vm_area_struct 链表的头部，链表中的每个节点都是一个vm_area_struct结构体，表示一个虚拟内存区域（VMA）。当进程的虚拟内存区域较少时，使用这种单链表的方式来组织。
• mm_rb：指向 红黑树根节点，树中的每个节点也是一个vm_area_struct结构体。当进程的虚拟内存区域较多时，使用红黑树来组织，以便更高效地进行查找、插入和删除操作。
• 双结构协同：链表与红黑树同步维护，链表用于顺序遍历，红黑树用于快速查找 。
• mmap_cache：缓存最近访问的 VMA，加速局部性访问 。

(2) 地址空间范围定义

task_size：用户空间大小（如 32 位系统为 3GB）。

分段地址边界：

unsigned long start_code, end_code;   // 代码段
unsigned long start_data, end_data;   // 数据段
unsigned long start_brk, brk;         // 堆（brk 动态扩展）
unsigned long start_stack;             // 栈起始地址
unsigned long arg_start, arg_end;      // 命令行参数
unsigned long env_start, env_end;      // 环境变量

这些字段明确划分用户空间各区域 。

(3) 页表与计数

• pgd：指向进程 页全局目录（Page Global Directory） ，管理虚拟到物理地址转换 。

• mm_users：共享该地址空间的进程数（如线程共享）。
• mm_count：mm_struct 的主引用计数，为 0 时释放结构体 。
• map_count：当前 VMA 的数量 。

(4) 同步与保护

• mmap_sem：读写信号量，保护 VMA 修改操作（如 mmap 系统调用）。
• page_table_lock：自旋锁，保护页表和 RSS（常驻内存集）统计 。

struct mm_struct
{
    /*...*/
    struct vm_area_struct *mmap; /* 指向虚拟区间(VMA)链表 */
    struct rb_root mm_rb; /* red_black树 */
    unsigned long task_size; /*具有该结构体的进程的虚拟地址空间的⼤⼩*/
    /*...*/
    // 代码段、数据段、堆栈段、参数段及环境段的起始和结束地址。
    unsigned long start_code, end_code, start_data, end_data;
    unsigned long start_brk, brk, start_stack;
    unsigned long arg_start, arg_end, env_start, env_end;
    /*...*/
}

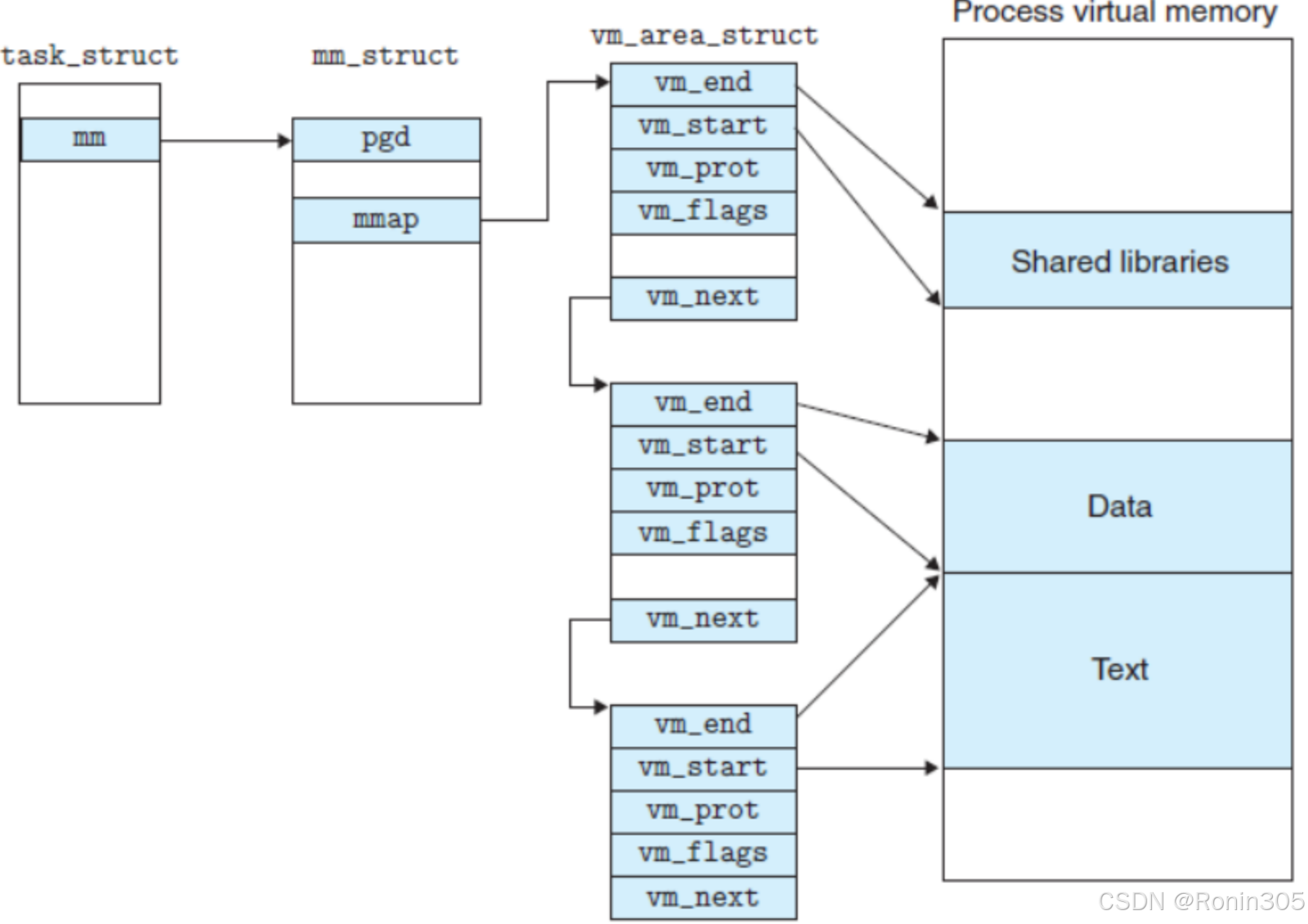

3. 虚拟内存区域（VMA）：vm_area_struct

vm_area_struct（简称 VMA）是 Linux 内核中描述进程虚拟地址空间中连续内存区域的核心数据结构。每个 VMA 代表一个具有相同属性（如访问权限、映射类型）的独立内存区间，例如代码段、堆、栈或内存映射文件。

VMA 的核心作用

• 内存区域抽象 将进程的虚拟地址空间划分为逻辑独立的区间（如代码段只读、堆可读写），每个区间对应一个 VMA。例如：
  • 代码段（.text）：VM_READ | VM_EXEC
  • 数据段（.data）：VM_READ | VM_WRITE
  • 共享库映射：VM_READ | VM_SHARED
• 缺页异常处理基础 当进程访问未分配物理页的虚拟地址时，内核通过 VMA 判断：
  1. 该地址是否属于有效 VMA（vm_start ≤ 地址 < vm_end）。
  2. 访问权限是否匹配（通过 vm_flags 校验）。
  3. 执行相应操作（如分配物理页、加载文件内容）。 （证据 1/9）
• 支持高级内存操作 通过 vm_ops 函数表实现按需分配（Demand Paging）、写时复制（Copy-on-Write）等机制。

关键字段包括：

struct vm_area_struct {
    unsigned long vm_start; //虚存区起始
    unsigned long vm_end; //虚存区结束
    struct vm_area_struct *vm_next, *vm_prev; //前后指针
    struct rb_node vm_rb; //红⿊树中的位置
    unsigned long rb_subtree_gap;
    struct mm_struct *vm_mm; //所属的 mm_struct
    pgprot_t vm_page_prot;
    unsigned long vm_flags; //标志位
    struct {
        struct rb_node rb;
        unsigned long rb_subtree_last;
    } shared;
    struct list_head anon_vma_chain;
    struct anon_vma *anon_vma;
    const struct vm_operations_struct *vm_ops; //vma对应的实际操作
    unsigned long vm_pgoff; //⽂件映射偏移量
    struct file * vm_file; //映射的⽂件
    void * vm_private_data; //私有数据
    atomic_long_t swap_readahead_info;
#ifndef CONFIG_MMU
    struct vm_region *vm_region; /* NOMMU mapping region */
#endif
#ifdef CONFIG_NUMA
    struct mempolicy *vm_policy; /* NUMA policy for the VMA */
#endif
    struct vm_userfaultfd_ctx vm_userfaultfd_ctx;
} __randomize_layout;

• vm_start、vm_end：分别表示该虚拟内存区域的起始和结束地址。
• vm_next、vm_prev：用于将多个vm_area_struct结构体连接成单链表。
• vm_rb：用于将vm_area_struct结构体插入到红黑树中。
• vm_mm：指向该虚拟内存区域所属的mm_struct结构体。
• vm_page_prot、vm_flags：分别表示该虚拟内存区域的页面保护属性和标志位，用于控制对该区域的访问权限。
• vm_ops：指向一个包含该虚拟内存区域操作函数的结构体，用于实现对该区域的特殊操作（如映射文件、共享内存等）。
• vm_pgoff：表示文件映射的偏移量，当该虚拟内存区域映射到一个文件时，这个字段表示文件中的起始位置。
• vm_file：指向该虚拟内存区域映射的文件对象（如果有的话）。
• 作用：将进程地址空间划分为不同属性的区域（如代码段只读、堆可读写）。
• 动态管理：通过 vm_ops 实现按需分配物理页（Demand Paging）。

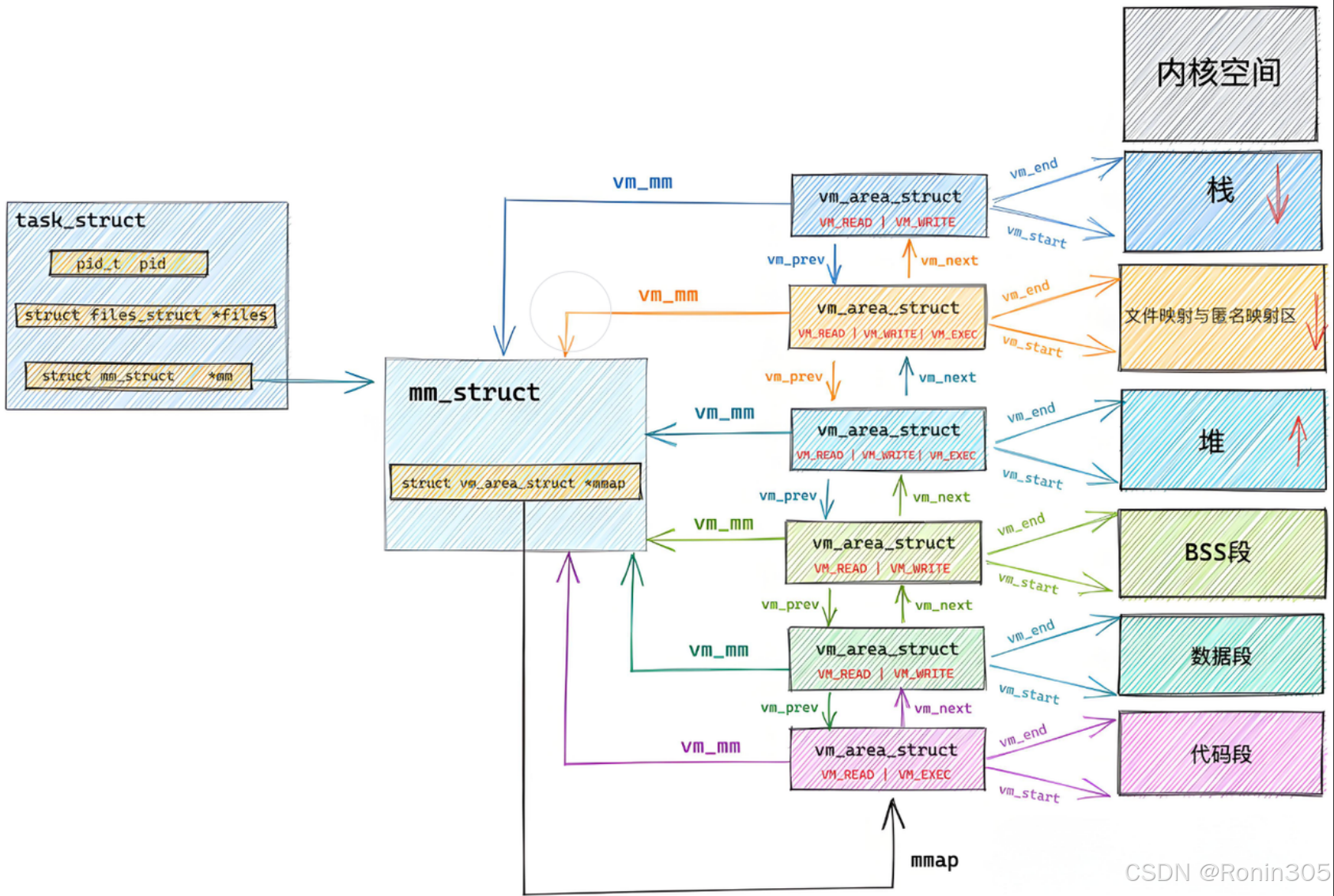

所以我们可以对上图在进行更细致的描述：

举例说明

假设一个进程调用了mmap系统调用，将一个文件映射到其虚拟地址空间中。此时，内核会执行以下步骤：

1. 创建一个新的vm_area_struct结构体，设置其vm_start和vm_end为映射区域的起始和结束地址。
2. 设置vm_file指向该文件对象，并设置vm_pgoff为文件中的起始偏移量。
3. 根据文件的访问权限，设置vm_flags和vm_page_prot。
4. 将该vm_area_struct结构体插入到进程的mm_struct结构体中，可能是插入到单链表或红黑树中。
5. 更新进程的页表，使得用户空间的代码可以访问该映射区域。

通过vm_area_struct，Linux内核能够灵活地管理进程的虚拟内存区域，支持各种复杂的内存操作，如动态内存分配、文件映射、共享内存等。

5. 为什么要有虚拟地址空间

一、直接操作物理内存的三大问题

1. 安全风险：内存无隔离

• 问题：所有进程可直接读写任意物理内存，恶意程序可篡改系统内核或其他进程数据。
• 案例：木马病毒通过修改系统关键内存（如中断向量表）导致系统崩溃。
• 虚拟地址解决方案：
  • 每个进程拥有独立的虚拟地址空间，通过页表映射到物理内存。
  • 硬件（MMU）自动检查访问权限：进程只能访问自己页表映射的合法区域。
  • 内核空间被标记为特权级（Ring 0），用户进程（Ring 3）无权访问。

2. 地址不确定性：程序加载位置随机

• 问题：程序每次运行时需加载到不同的物理地址，导致：
  • 编译时无法确定变量/函数地址（需重定位）。
  • 多进程运行时内存碎片化严重。
• 虚拟地址解决方案：
  • 进程视角的虚拟地址空间连续且固定（如32位Linux进程从0x08048000开始）。
  • 实际物理内存通过页表分散映射，进程无需感知物理位置变化。
  • 示例：程序代码段虚拟地址固定为0x08048000，物理地址由OS动态分配。

3. 效率低下：内存管理粗糙

• 问题：
  • 交换效率低：物理内存不足时需将整个进程换出到磁盘，耗时极长。
  • 内存浪费：进程即使只使用少量内存，也需预留连续物理空间。
• 虚拟地址解决方案：
  • 按需分页（Demand Paging）：
    • 进程启动时仅分配虚拟地址空间，物理页在访问时动态分配。
    • 如malloc()申请1GB虚拟空间，实际物理内存可能为0。
  • 页交换粒度细化：
    • 以 页（通常4KB） 为单位换入/换出，而非整个进程。
  • 写时复制（Copy-on-Write）：
    • 父子进程共享物理页，仅当修改时才复制新页，减少内存拷贝。

二、虚拟地址空间的四大核心优势

1. 安全隔离：进程间零干扰

• 进程A无法访问进程B的虚拟地址空间，即使两者虚拟地址相同（如0x4000）。
• 内核空间对用户进程不可见，防止恶意篡改。

2. 连续虚拟视图：简化程序开发

• 编译器可假设代码/数据从固定虚拟地址开始（如.text段从0x08048000）。
• 程序员无需关心物理内存布局。

3. 物理内存超分配（Overcommit）

char *p = malloc(1024 * 1024 * 1024); // 申请1GB虚拟空间
// 实际物理内存可能尚未分配

• OS允许分配的总虚拟内存 > 物理内存 + 交换空间。
• 物理页仅在首次访问时分配（触发缺页异常）。

4. 高效内存管理

三、关键机制：页表（Page Table）

虚拟地址空间的实现依赖硬件MMU和OS维护的页表：

虚拟地址 → MMU查询页表 → 物理地址

• 页表项（PTE） ：存储虚拟页到物理页帧的映射及权限位（读/写/执行）。
• 多级页表：减少内存占用（如x86四级页表：PML4 → PDPT → PD → PT）。

四、案例解析

场景：进程A和B同时运行

1. 虚拟视图：
   • A的堆地址：0x1a00000，B的堆地址：0x1a00000（相同虚拟地址）。
2. 物理实现：
   • A的页表映射到物理页帧100，B映射到物理页帧200。
3. 访问流程：
   • A访问0x1a00000 → MMU通过A的页表找到物理页帧100。
   • B访问相同虚拟地址 → MMU通过B的页表找到物理页帧200。

结论

虚拟地址空间通过 “间接层（Indirection）” 实现了：

1. 安全隔离：硬件强制进程内存隔离。
2. 地址确定性：虚拟地址固定，物理地址动态映射。
3. 资源超分配：物理内存按需分配+页粒度交换。
4. 管理解耦：进程管理（task_struct）与内存管理（mm_struct）分离。

设计哲学：虚拟化是计算机系统的核心思想——用软件抽象（虚拟地址空间）解决硬件限制（物理内存缺陷），正如虚拟机抽象物理机器、文件抽象磁盘块。
