IP协议

1.协议头格式

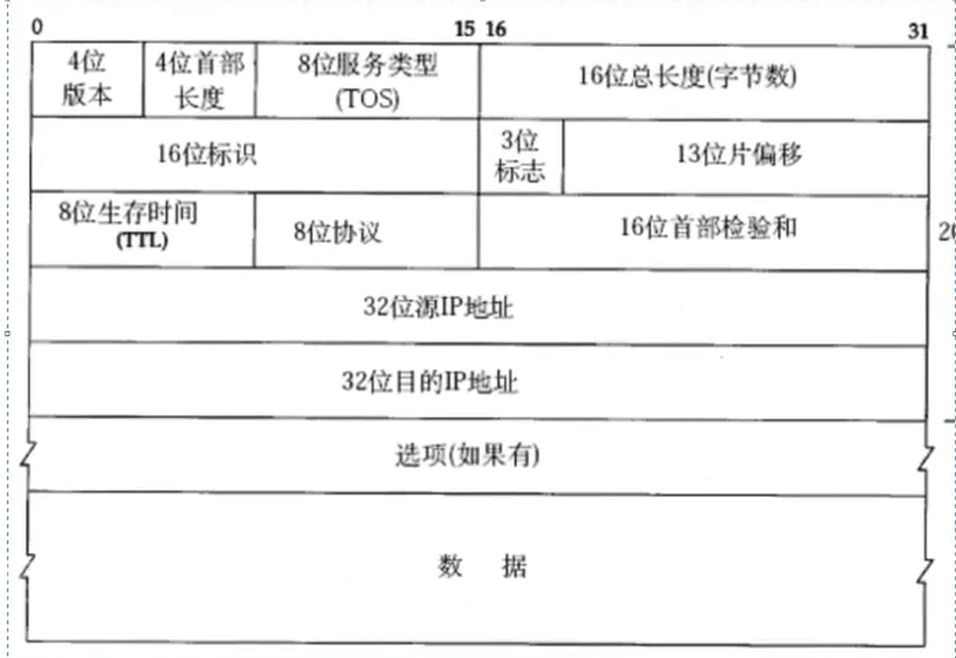

.IPv4 报文头部字段详解（逐字段整理）

• 4位版本号(version)：指定IP协议的版本，对于IPv4来说，就是4。
• 4位头部长度(header length)：IP头部的长度是多少个32bit，也就是 length × 4 的字节数。4bit表示最大的数字是15，因此IP头部最大长度是 15×4=60字节。
• 8位服务类型(Type Of Service)：3位优先权字段（已废弃），4位TOS字段，1位保留字段（必须置为0）。 4位TOS分别表示：最小延时、最大吞吐量、最高可靠性、最小成本。这四者相互冲突，只能选择一个。 对于ssh/telnet这样的应用程序，最小延时比较重要；对于ftp这样的程序，最大吞吐量比较重要。
• 16位总长度(total length)：IP数据报整体占多少个字节（头部+数据）。
• 16位标识(id)：唯一的标识主机发送的每一份数据报。如果IP报文在数据链路层被分片了，那么每一个片里面的id都是相同的。
• 3位标志字段： 第一位保留（保留的意思是现在不用，但是还没想好说不定以后要用到）； 第二位置为1表示禁止分片，这时候如果报文长度超过MTU，IP模块就会丢弃报文； 第三位表示“更多分片”，如果分片了的话，最后一个分片置为1，其他是0。类似于一个结束标记。
• 13位分片偏移(framegament offset)：是分片相对于原始IP报文开始处的偏移。其实就是在表示当前分片在原报文中处在哪个位置。实际偏移的字节数是这个值 × 8 得到的。因此，除了最后一个报文之外，其他报文的长度必须是8的整数倍（否则报文就不连续了）。
• 8位生存时间(Time To Live, TTL)：数据报到达目的地的最大报文跳数，初始是64。每经过一个路由，TTL -= 1，一直减到0还没到达，那就丢弃了。这个字段主要是用来防止路由循环的。

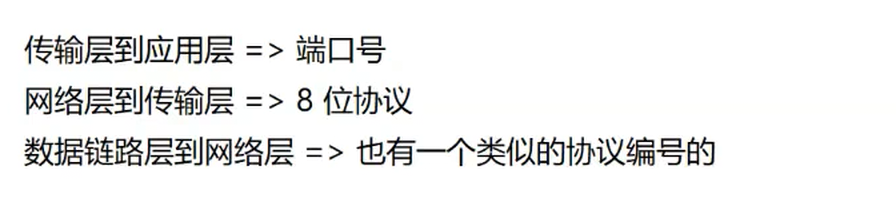

• 8位协议：表示上层协议的类型（如TCP=6，UDP=17，ICMP=1等）。

• 16位头部校验和：使用CRC进行校验，校验对象只包括IP头部，不包括数据部分。用来鉴别头部是否损坏。
• 32位源地址 和 32位目标地址：表示发送端和接收端。
• 选项字段（不定长，最多40字节）：可选信息，目前很少使用。

16位标识(id)

1.基本功能：

主机发送 IP 报文时，会给每个报文分配一个唯一的 16 位编号（这就是 “标识”），用来区分不同的报文 —— 相当于给每个包裹贴了独有的快递单号。

2.分片时的作用：

数据链路层有 “最大传输单元（MTU）” 限制（比如以太网 MTU 是 1500 字节），如果 IP 报文超过这个限制，会被拆成多个 “分片”。这时候，同一个原报文拆分出的所有分片，都会用和原报文相同的 id，接收方靠这个相同的 id，就能把这些分片重新拼回原来的完整报文。

3位标志字段：

1. 第一位：保留位相当于 “预留空位”—— 现在暂时不用这个位，但提前留着，方便以后 IP 协议升级时新增功能用。
2. 第二位：禁止分片位把这个位设为 1，就等于给报文加了 “禁止拆分” 的标签：如果报文长度超过数据链路层的 MTU（最大传输尺寸），IP 模块不会拆分它，而是直接丢弃这个报文。
3. 第三位：更多分片位这是分片的 “结束标识”：如果报文被拆成分片，除了最后一个分片，其他分片的这个位都设为 1；只有最后一个分片，这个位设为 0—— 接收方看到这个位是 0，就知道 “这是最后一块，能拼回完整报文了”。

点分十进制是IPv4 地址的标准表示格式

• 把 32 位二进制分成 4 个连续的 8 位段（每段叫一个 “字节”）；
• 把每个 8 位二进制段转换成十进制数（范围是 0~255，因为 8 位二进制最大是11111111，对应十进制 255）；
• 最后用 ** 英文句号 “.”** 把这 4 个十进制数隔开，就是点分十进制格式。

2 .地址管理

2.1网段划分

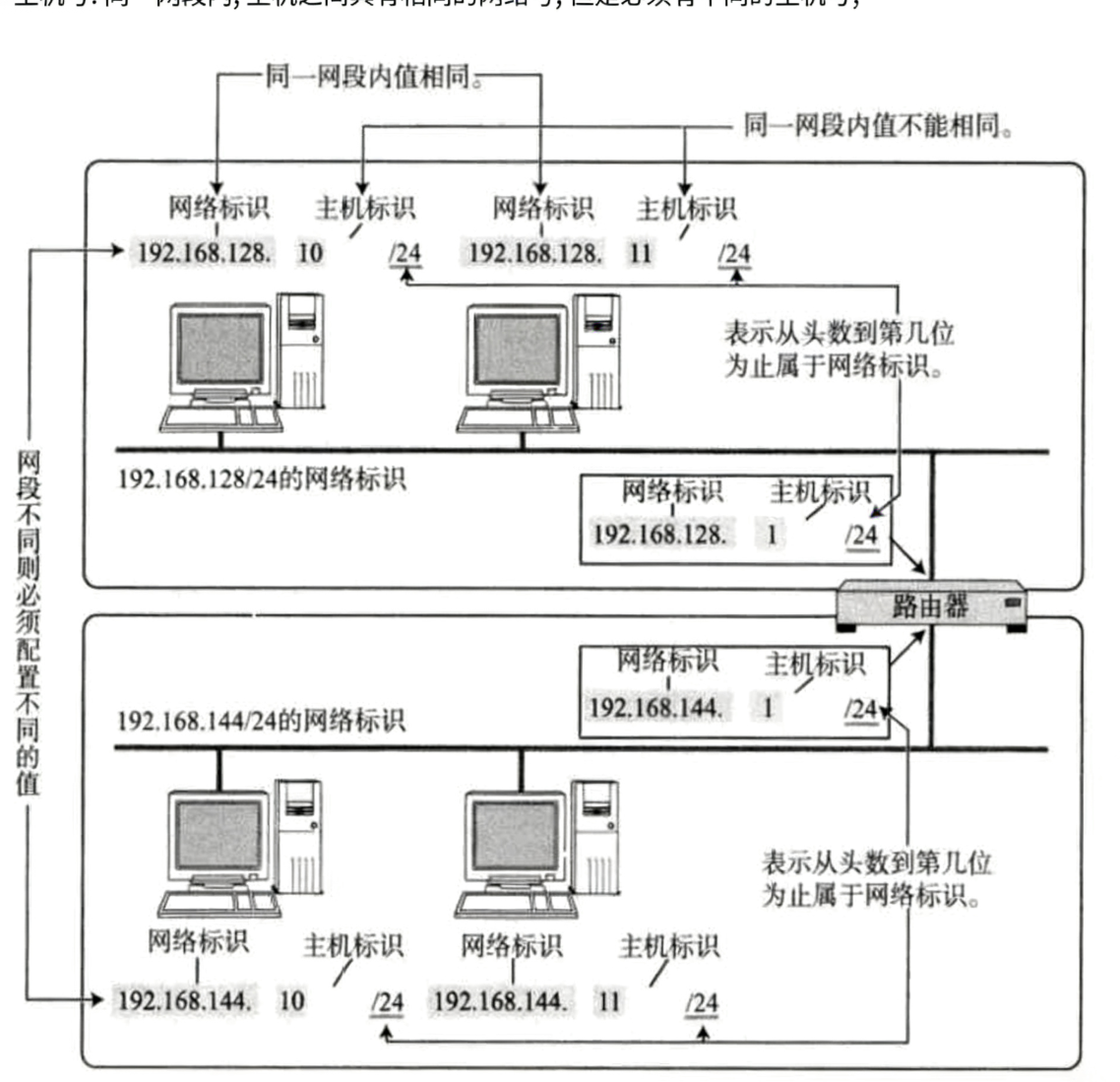

IP地址分为两个部分,网络号和主机号

• 网络号:保证相互连接的两个网段具有不同的标识;

• 主机号:同⼀网段内,主机之间具有相同的网络号,但是必须有不同的主机号;

• 不同的子网其实就是把网络号相同的主机放到⼀起.

• 如果在子网中新增⼀台主机,则这台主机的网络号和这个子网的网络号⼀致,但是主机号必须不能和 子网中的其他主机重复.

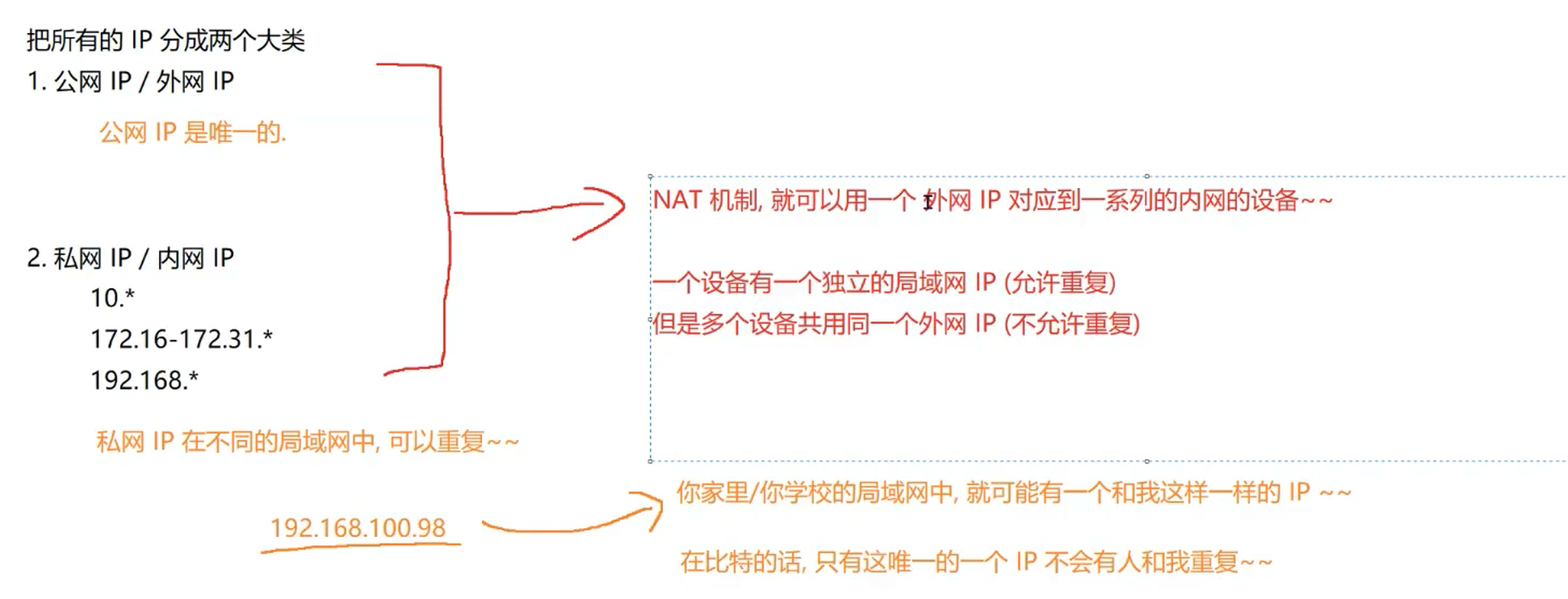

1 . 公网 IP（外网 IP）：互联网的 “唯一身份证”

• 特点：全互联网范围内唯一，就像每个人的身份证号，不会和别人重复。
• 作用：用来在整个互联网上标识设备，比如你访问百度，百度服务器的公网 IP 是独一无二的，才能被全球设备找到。

2. 私网 IP（内网 IP）：局域网的 “内部编号”

• 特点：只在自己的局域网内有效，不同局域网里可以重复（比如你家的 192.168.1.2 和邻居家的 192.168.1.2 不冲突）。
• 固定网段：只有这 3 类是私网 IP（其他都是公网 IP）：
  • 10 开头：比如 10.0.0.1
  • 172.16~172.31 开头：比如 172.20.1.5
  • 192.168 开头：比如 192.168.100.98

3. NAT 机制：“共享公网 IP” 的工具

因为公网 IP 数量有限，不够每个设备分，所以用 NAT（网络地址转换）让一个公网 IP 对应多个内网设备：

• 比如你家路由器会分配一个公网 IP（比如 220.181.38.148），你家的手机、电脑用的是私网 IP（比如 192.168.1.2、192.168.1.3）；
• 这些设备访问互联网时，路由器会通过 NAT 把它们的私网 IP 转换成同一个公网 IP 对外通信，相当于 “共享一个互联网身份证”。

通过合理设置主机号和网络号,就可以保证在相互连接的网络中,每台主机的IP地址都不相同. 那么问题来了,手动管理子网内的IP,是⼀个相当麻烦的事情.

• 有⼀种技术叫做DHCP,能够自动的给子网内新增主机节点分配IP地址,避免了手动管理IP的不便.

• ⼀般的路由器都带有DHCP功能.因此路由器也可以看做⼀个DHCP服务器.

DHCP 的全拼是 Dynamic Host Configuration Protocol（动态主机配置协议），它的核心作用是：自动给联网设备分配网络参数，不用手动设置就能上网。

2.2网络NAT映射：

第一步：两台设备同时发起访问，路由器建 “唯一映射”

当手机和电脑都访问百度时，路由器会分别处理两个请求：

1. 收到手机的请求（源：192.168.1.5:5000 → 目标：180.101.49.11:80）：
   • 分配公网映射端口 = 8080；
   • 新增 NAT 表记录：192.168.1.5:5000 ↔ 220.190.120.35:8080 → 180.101.49.11:80；
2. 收到电脑的请求（源：192.168.1.6:6000 → 目标：180.101.49.11:80）：
   • 分配公网映射端口 = 9090（确保和手机的 8080 不同）；
   • 新增 NAT 表记录：192.168.1.6:6000 ↔ 220.190.120.35:9090 → 180.101.49.11:80。

此时 NAT 表有两条完全独立的记录，核心区别在 “私网 IP + 私网端口” 和 “公网映射端口” —— 哪怕目标都是百度 80 端口，这两个维度的差异足以区分。

第二步：百度服务器返回响应，携带 “公网映射端口”

百度服务器收到两个请求后，会分别返回响应，响应的 “目的地址” 是路由器的公网 IP + 映射端口：

• 给手机的响应：目的 = 220.190.120.35:8080 → 源 = 180.101.49.11:80；
• 给电脑的响应：目的 = 220.190.120.35:9090 → 源 = 180.101.49.11:80。

服务器不需要知道内网设备，只需要按 “请求的来源公网标识” 返回数据 —— 这两个响应的 “目的端口”（8080 vs 9090）不同，是路由器区分的 “直接钥匙”。

第三步：路由器查 NAT 表，精准转发

路由器收到两个响应后，只需要做一件事：提取响应的 “目的公网映射端口”，匹配 NAT 表中的记录：

1. 响应目的端口 = 8080 → 匹配 NAT 表第一条记录 → 转发给内网 192.168.1.5:5000（手机）；
2. 响应目的端口 = 9090 → 匹配 NAT 表第二条记录 → 转发给内网 192.168.1.6:6000（电脑）。

整个过程中，路由器根本不需要 “额外判断”—— 公网映射端口是它自己分配的，且每个端口只对应一个 “私网 IP + 私网端口 + 目标服务” 的组合，只要端口匹配，就能精准找到对应的设备和应用

内网多个设备使用相同的本地端口号，只要它们访问的目标不同，NAT就可以复用同一个公网端口！

私网的IP在私网中只有一个，但是不同的设别可能他自己的操作系统分配的端口号一样，访问的公网IP是一样的，但是端口号不一样，所以说即使他们访问的同一个应用程序的服务器，服务器发送的响应也能很快的识别对应的私网设备

核心逻辑链（从设备访问到响应投递）

1. 私网侧唯一标识：同一局域网内，「私网 IP + 私网端口」组合绝对唯一（私网 IP 由路由器分配，唯一；私网端口由设备 OS 分配，单设备内同协议唯一，跨设备可重复，但 IP 不同导致组合唯一）；
2. 路由器分配公网端口：当不同设备（私网端口可相同）访问同一个公网服务器时，路由器会给每个「私网 IP + 私网端口」组合，分配唯一的公网端口（公网 IP 固定，公网端口不同，确保「公网 IP + 公网端口」唯一）；
3. 服务器接收请求：服务器只看到「公网 IP + 公网端口」，不知道私网信息，处理后返回响应，响应的 “目的地址” 就是这个「公网 IP + 公网端口」；
4. 路由器精准转发：路由器收到响应后，通过「公网端口」查 NAT 表，找到对应的「私网 IP + 私网端口」，把响应转发给目标设备。

同一时间，一个公网端口不是只能对应「一个内网端口」，而是只能对应「一个唯一的四元组（私网 IP + 私网端口 + 目的 IP + 目的端口）」”—— 只要四元组不同，同一个公网端口可以在同一时间对应多个不同的内网会话。

公网设备 A 直接访问局域网设备 B：

1. 私网 IP 是 “局域网内部地址”：局域网设备 B 的 IP（比如 192.168.1.10）是 “私网 IP”，这类 IP 在公网上是不可路由的—— 公网设备 A 根本找不到 “192.168.1.10” 这个地址（全世界有无数个局域网在用 192.168.x.x 网段）。
2. NAT 是 “单向机制”：路由器的 NAT 表，只有当局域网设备主动访问公网时才会建立映射（比如 B 主动访问百度，路由器会记录 “B 的私网 IP + 端口 ↔ 公网 IP + 端口”）。但公网设备 A 主动访问 B 时，路由器的 NAT 表里没有对应的映射记录，不知道该把 A 的请求转发给哪个内网设备，只能直接丢弃请求。

2.3内网穿透(公网访问内网的服务器)：

整个流程是这样的：

1. 建立中转连接：家里服务器的「内网穿透程序」主动和云服务器建立TCP 长连接（这一步能成功，因为 “内网设备主动连公网设备” 是 NAT 允许的）。
2. 外部发起访问：外部访问者（公网）访问云服务器的「13306 端口」。
3. 云服务器转发请求：云服务器收到 13306 端口的请求后，通过之前和家里服务器建立的TCP 长连接，把请求数据转发给家里的服务器。
4. 家里服务器处理请求：家里服务器的穿透程序收到数据后，把它转发给自己的「3306 端口服务程序」（比如 MySQL）；服务程序处理后，再把响应通过 TCP 长连接发回云服务器。
5. 云服务器返回响应：云服务器把家里服务器的响应，转发给外部访问者。

核心取决于 “是否有公网可达的中转节点（含云服务器），但是云服务器是最稳定常用的方法

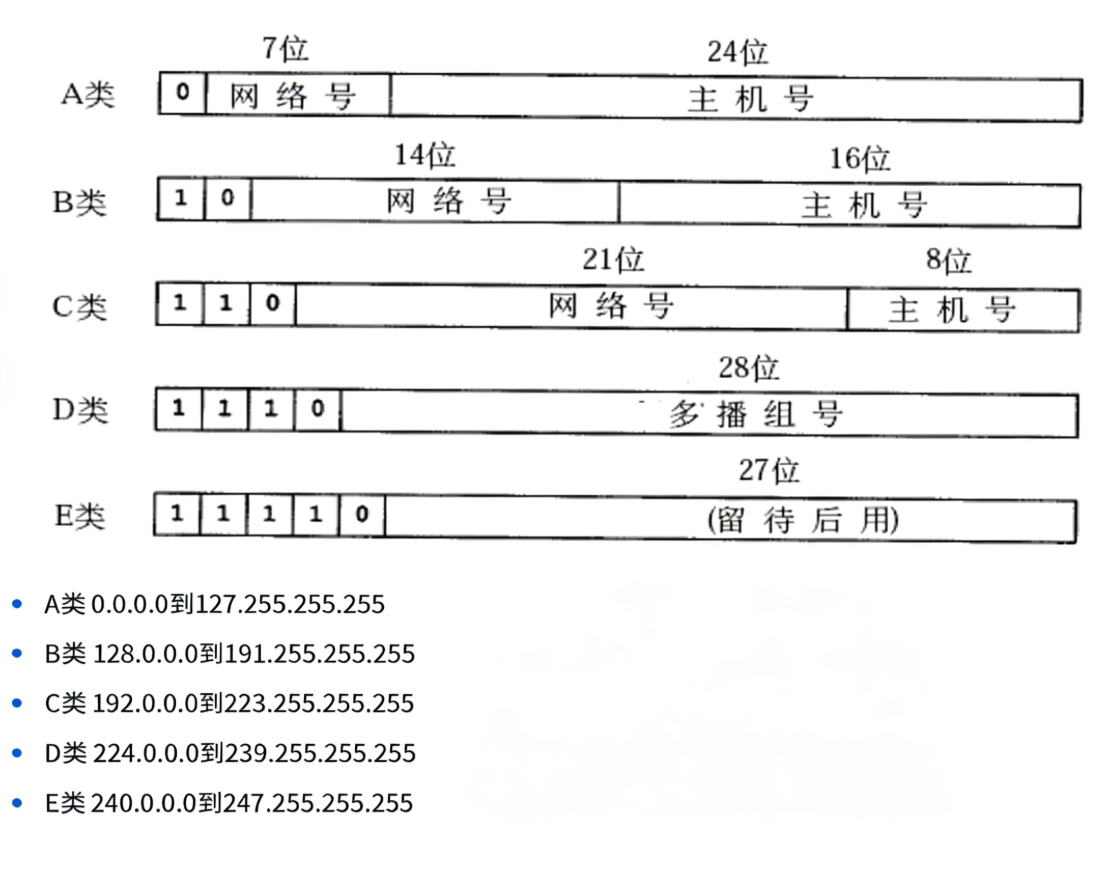

过去曾经提出⼀种划分⽹络号和主机号的方案,把所有IP地址分为五类,如下图所⽰。

随着Internet的飞速发展,这种划分方案的局限性很快显现出来,⼤多数组织都申请B类网络地址,导致B 类地址很快就分配完了,⽽A类却浪费了⼤量地址;

• 例如,申请了⼀个B类地址,理论上⼀个子网内能允许6万5千多个主机.A类地址的子网内的主机数更 多.

 • 然而实际网络架设中,不会存在⼀个子网内有这么多的情况.因此⼤量的IP地址都被浪费掉了.

针对这种情况提出了新的划分方案,称为CIDR(ClasslessInterdomainRouting)无类别域间路由）表示法:IP 地址 + “/” + 子网掩码二进制中 1 的位数

• 引入⼀个额外的子网掩码(subnetmask)来区分网络号和主机号;

• 子网掩码也是⼀个32位的正整数.通常用⼀串"0"来结尾;

• 将IP地址和子网掩码进行"按位与"操作,得到的结果就是网络号;

• 网络号和主机号的划分与这个IP地址是A类、B类还是C类无关;

可见,IP地址与子网掩码做与运算可以得到网络号,主机号从全0到全1就是子网的地址范围;

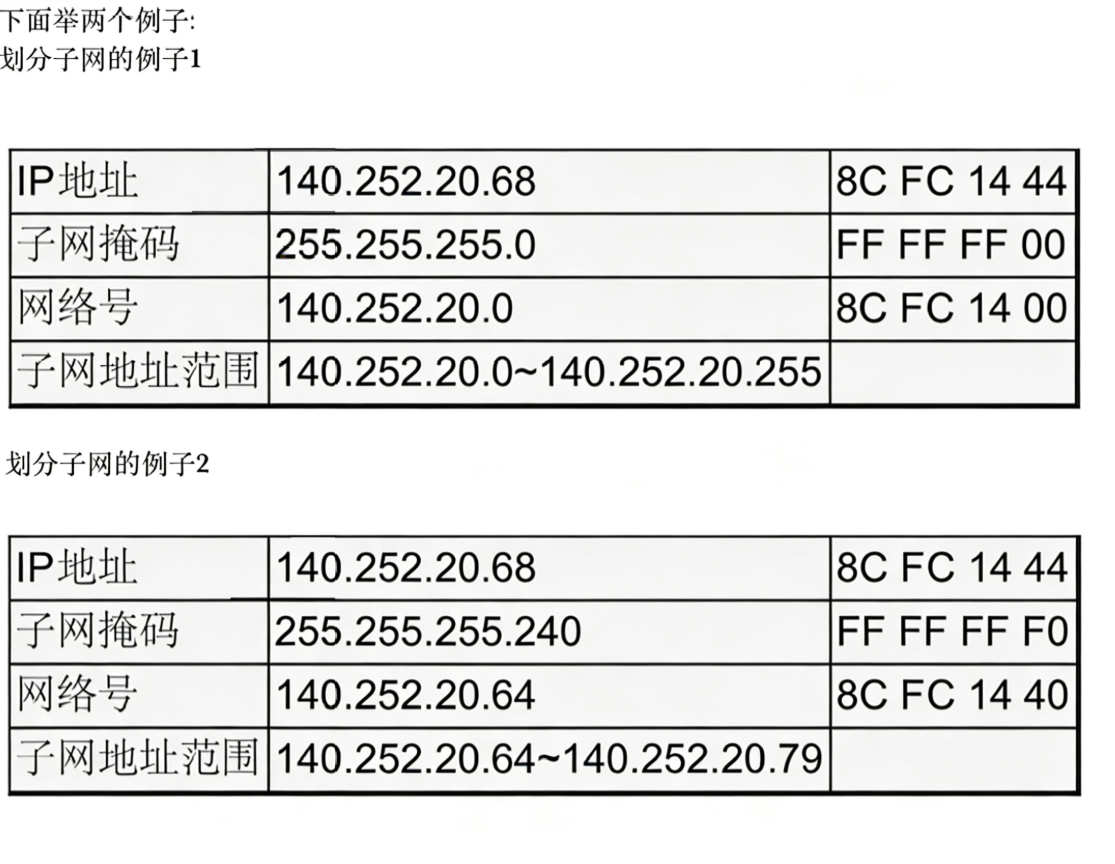

IP地址和子网掩码还有⼀种更简洁的表示方法,例如140.252.20.68/24,表⽰IP地址为140.252.20.68,子网掩码的高24位是1,也就是255.255.255.0

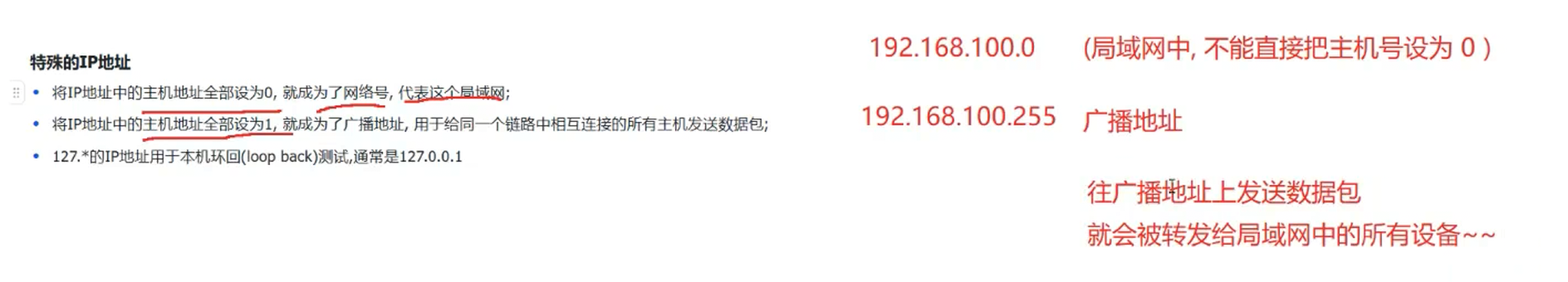

特殊的IP地址

• 将IP地址中的主机地址全部设为0,就成为了网络号,代表这个局域网;

• 将IP地址中的主机地址全部设为1,就成为了广播地址,用于给同⼀个链路中相互连接的所有主机发 送数据包;

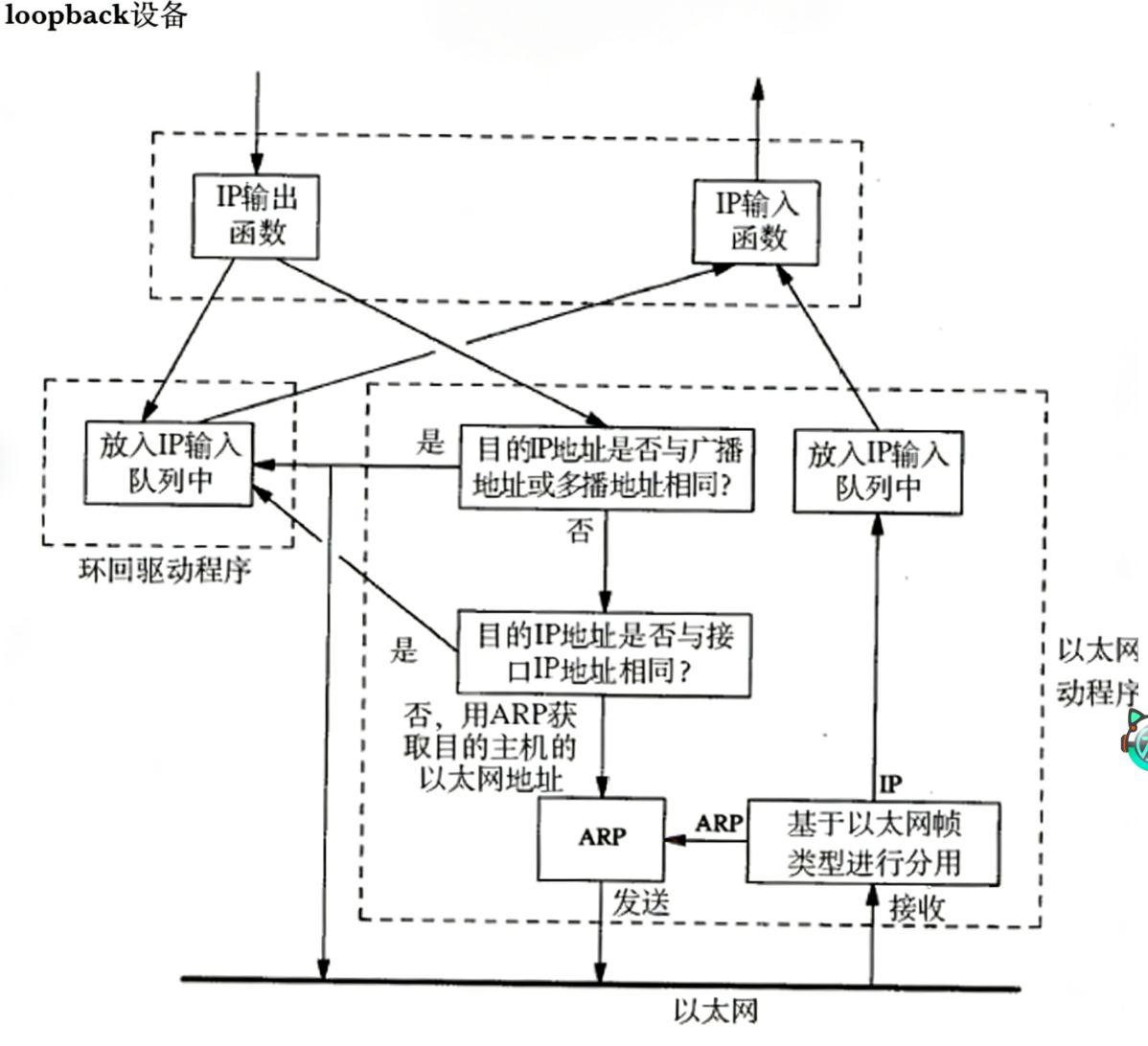

 • 127.*的IP地址⽤于本机环回(loopback)测试,通常是127.0.0.1(本机IP可以当作)

1. 广播地址的基本功能

往 “广播地址” 发送数据包，相当于在当前局域网内 “群发”—— 这个数据包会被转发给同一局域网里的所有设备（但只局限在当前局域网，出不了这个网段）。

2. 广播和 “群聊” 的区别

虽然形式上像群聊，但技术逻辑完全不同：

• 广播：只在同一个局域网内生效（比如你家 WiFi 下的设备）；
• 群聊（比如微信 / QQ 群）：群成员可以是不同局域网、不同城市的设备，靠互联网服务器中转，和广播没关系。

3. 实际例子：手机投屏

手机投屏前 “自动搜索可投屏设备”，就是靠广播实现的：

• 手机和电视必须连同一个 WiFi（同一局域网）；
• 手机往广播地址发请求：“谁能投屏？”；
• 局域网里的电视 / 投影仪收到广播后，会给手机回应，这样手机就能列出可投屏设备了。

4. 广播的传输协议限制

广播只能用 UDP 协议 传输：因为 TCP 是 “一对一建立连接” 的，不支持 “群发”；而 UDP 是无连接的，可以直接往广播地址发数据 —— 所以广播功能都依赖 UDP 实现。

简单说：广播是局域网内的 “群发工具”，手机投屏搜设备、打印机自动发现这些场景，都是靠它实现的～

2.4IP地址的数量限制

我们知道,IP地址(IPv4)是⼀个4字节32位的正整数.那么⼀共只有2的32次⽅个IP地址,⼤概是43亿左 右.而TCP/IP协议规定,每个主机都需要有⼀个IP地址.

这意味着,⼀共只有43亿台主机能接⼊网络么? 实际上,由于⼀些特殊的IP地址的存在,数量远不足43亿;另外IP地址并非是按照主机台数来配置的,而是每⼀个网卡都需要配置⼀个或多个IP地址. CIDR在⼀定程度上缓解了IP地址不够用的问题(提高了利用率,减少了浪费,但是IP地址的绝对上限并没 有增加),仍然不是很够用.这时候有三种方式来解决:

• 动态分配IP地址:只给接入网络的设备分配IP地址.因此同⼀个MAC地址的设备,每次接入互联⽹中, 得到的IP地址不⼀定是相同的

• NAT技术(后⾯会重点介绍);

• IPv6:IPv6并不是IPv4的简单升级版.这是互不相干的两个协议,彼此并不兼容;IPv6用16字节128位 来表⽰⼀个IP地址;但是目前IPv6还没有普及;

2.5私有IP地址和公网IP地址

如果⼀个组织内部组建局域网,IP地址只用于局域⽹内的通信,而不直接连到Internet上,理论上使⽤任意 的IP地址都可以,但是RFC1918规定了⽤于组建局域⽹的私有IP地址

• 10.*,前8位是⽹络号,共16,777,216个地址

• 172.16.到172.31.,前12位是⽹络号,共1,048,576个地址

• 192.168.*,前16位是⽹络号,共65,536个地址

包含在这个范围中的,都成为私有IP,其余的则称为全局IP(或公⽹IP）

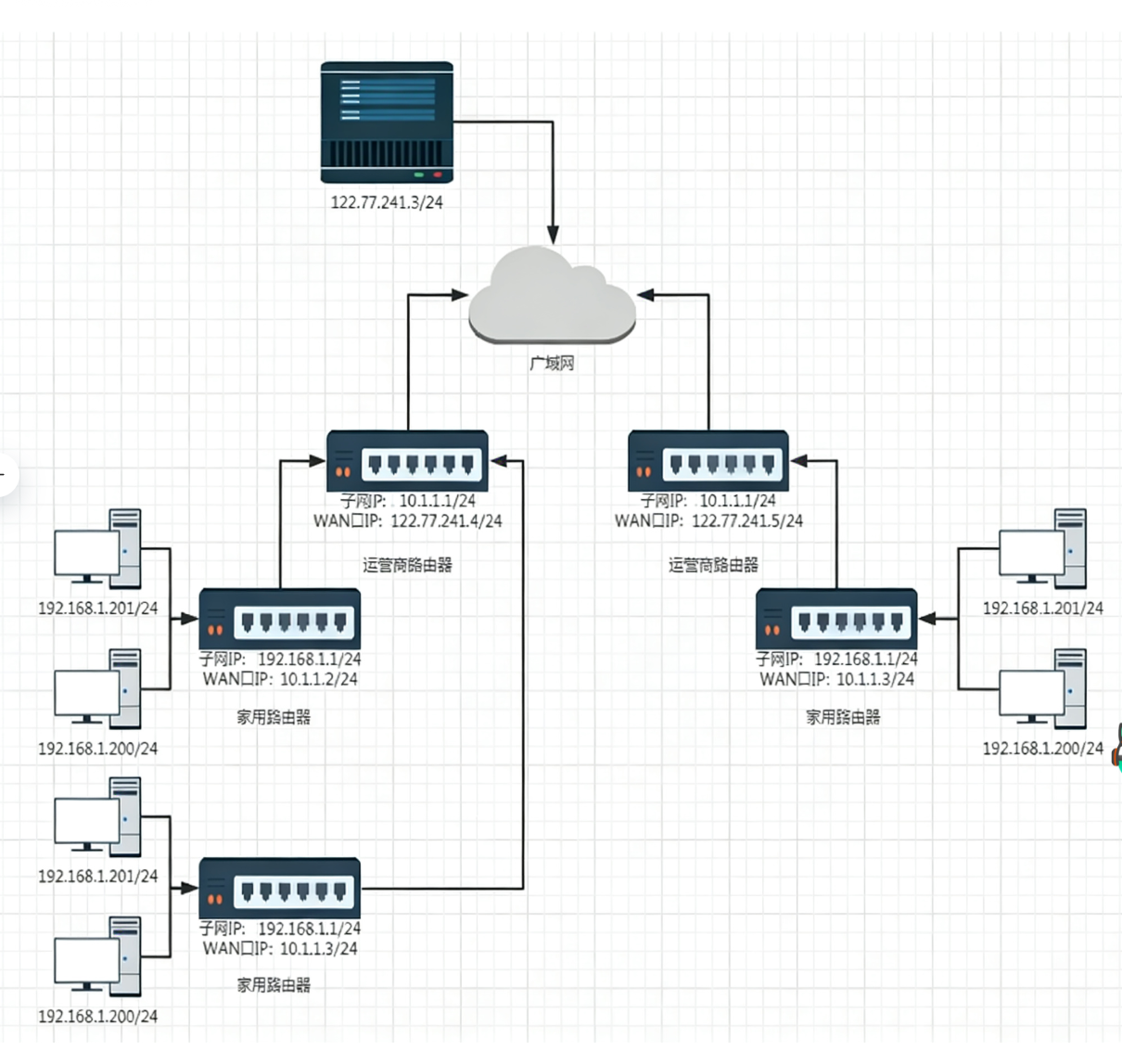

• ⼀个路由器可以配置两个IP地址,⼀个是WAN口IP,⼀个是LAN口IP(子网IP).

• 路由器LAN口连接的主机,都从属于当前这个路由器的子网中.

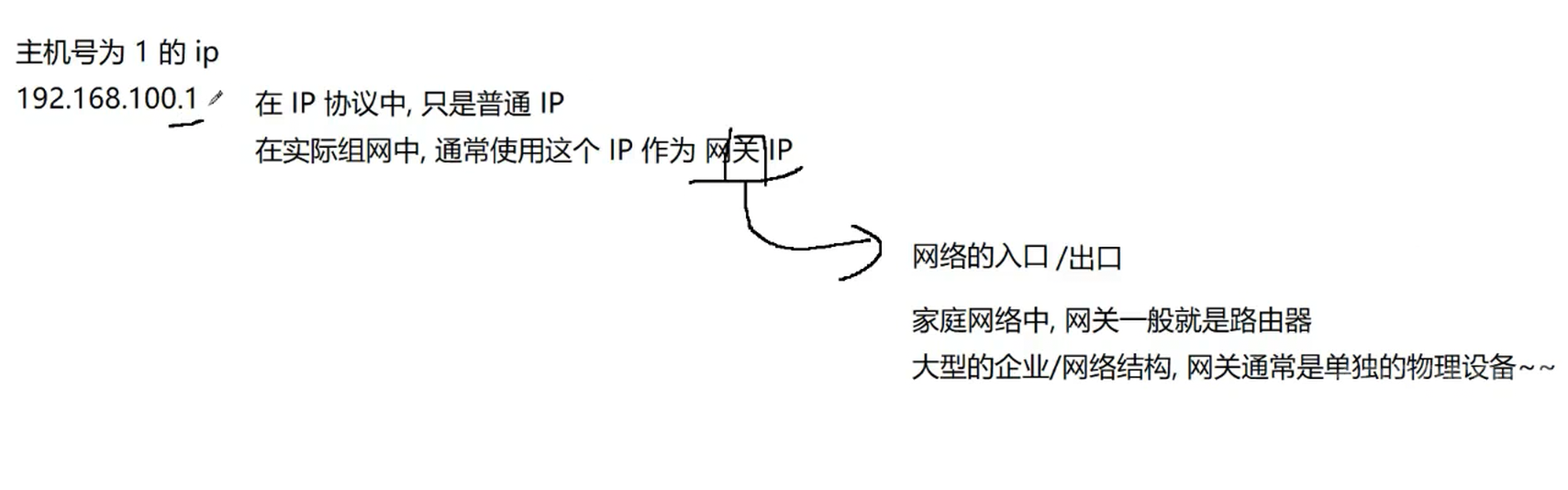

• 不同的路由器,子网IP其实都是⼀样的(通常都是192.168.1.1).子网内的主机IP地址不能重复.但是子网之间的IP地址就可以重复了.

• 每⼀个家用路由器,其实又作为运营商路由器的子网中的⼀个节点.这样的运营商路由器可能会有很 多级,最外层的运营商路由器,WAN⼝IP就是⼀个公⽹IP了.

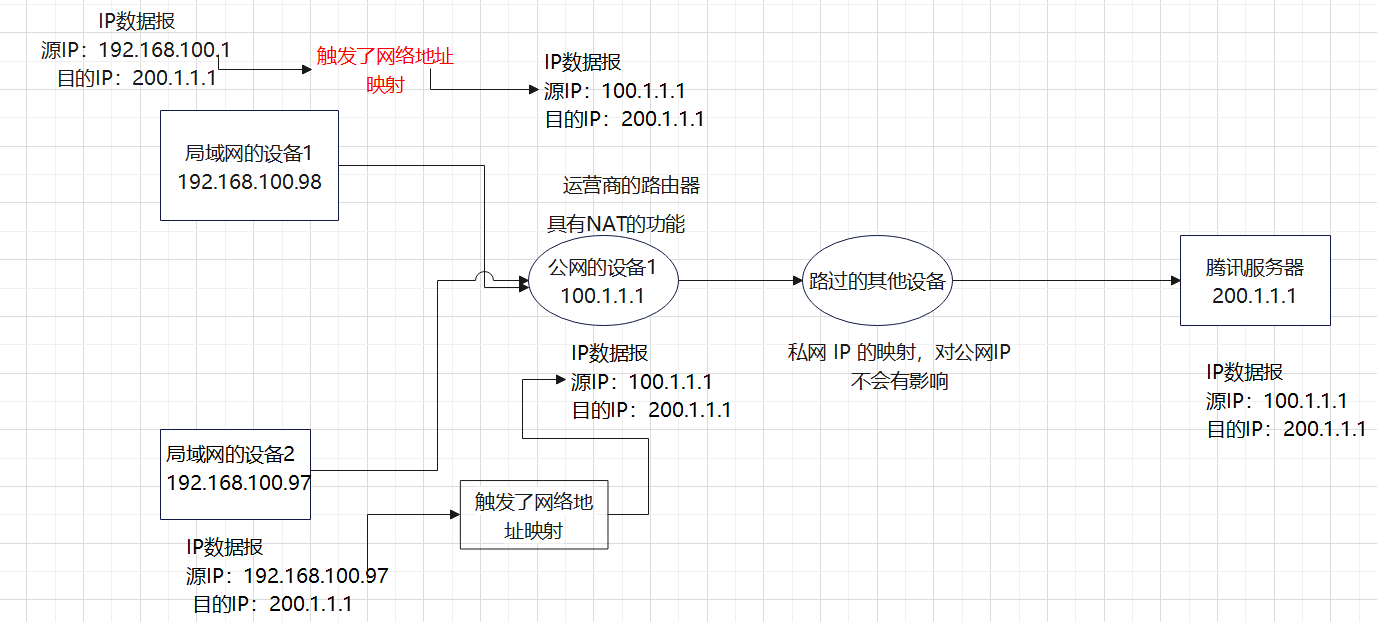

• 子网内的主机需要和外网进行通信时,路由器将IP首部中的IP地址进行替换(替换成WAN口IP),这样 逐级替换,最终数据包中的IP地址成为⼀个公网IP.这种技术称为NAT(NetworkAddress Translation，网络地址转换).

 • 如果希望我们自己实现的服务器程序,能够在公网上被访问到,就需要把程序部署在⼀台具有外⽹IP 的服务器上.这样的服务器可以在阿里云/腾讯云上进⾏购买

2.6 路由选择

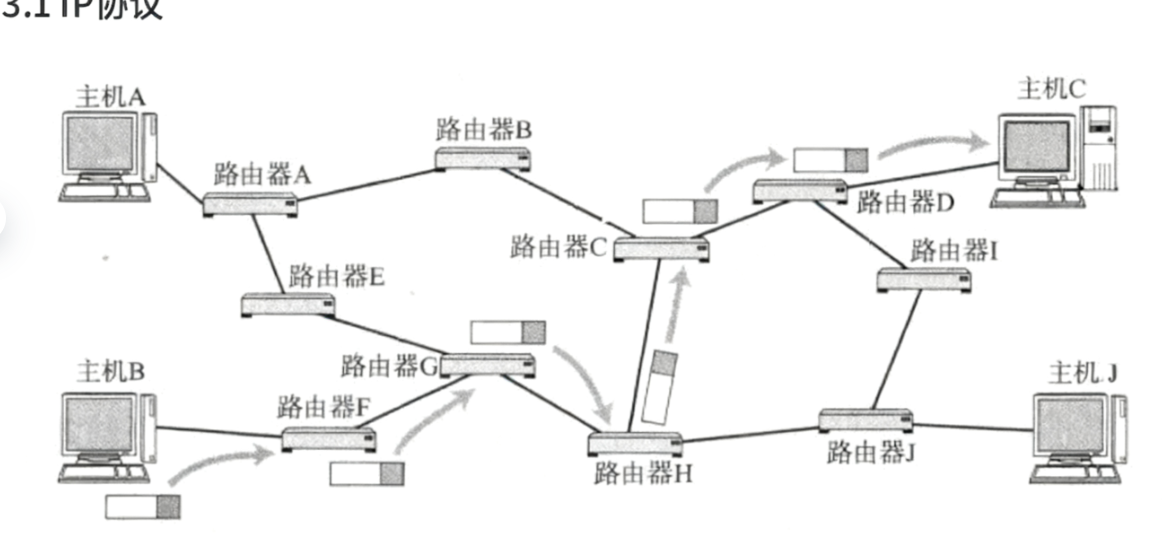

 在复杂的网络结构中,找出⼀条通往终点的路线

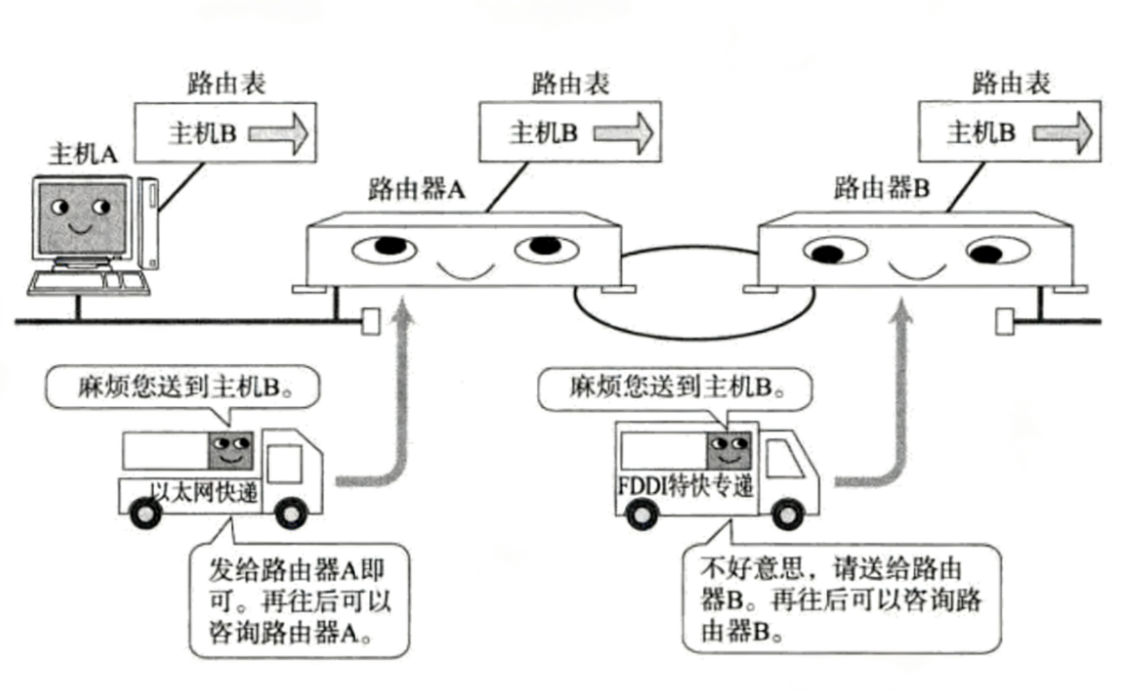

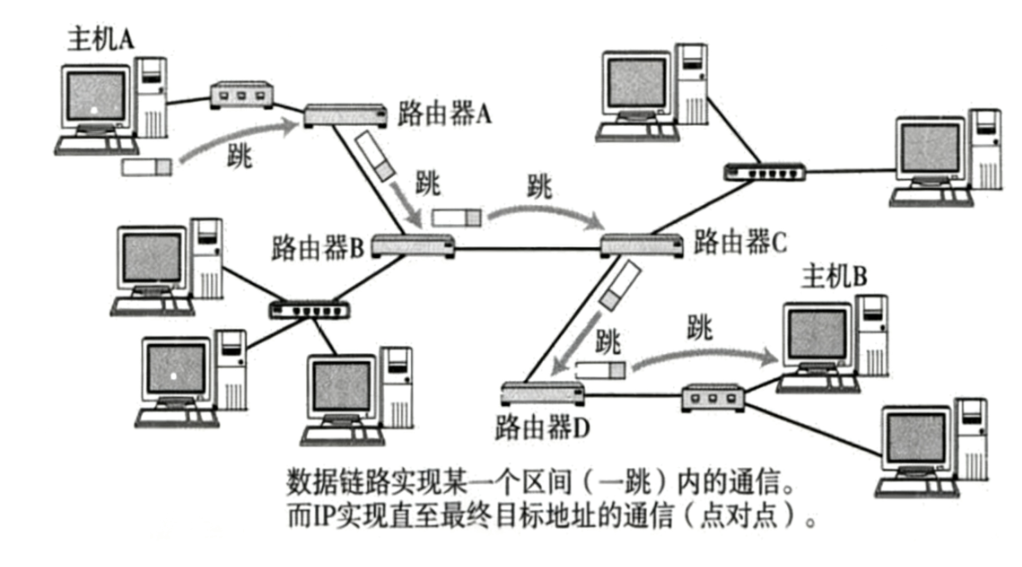

路由的过程,是⼀跳⼀跳(HopbyHop)"问路"的过程.

所谓"⼀跳"就是数据链路层中的⼀个区间.具体在以太⽹中指从源MAC地址到⽬的MAC地址之间的帧 传输区间

IP数据包的传输过程也和问路⼀样.

• 当IP数据包,到达路由器时,路由器会先查看⽬的IP;

• 路由器决定这个数据包是能直接发送给⽬标主机,还是需要发送给下⼀个路由器;

• 依次反复,⼀直到达目标IP地址;

那么如何判定当前这个数据包该发送到哪⾥呢?这个就依靠每个节点内部维护⼀个路由表;

• 路由表可以使用route命令查看

• 如果⽬的IP命中了路由表,就直接转发即可;

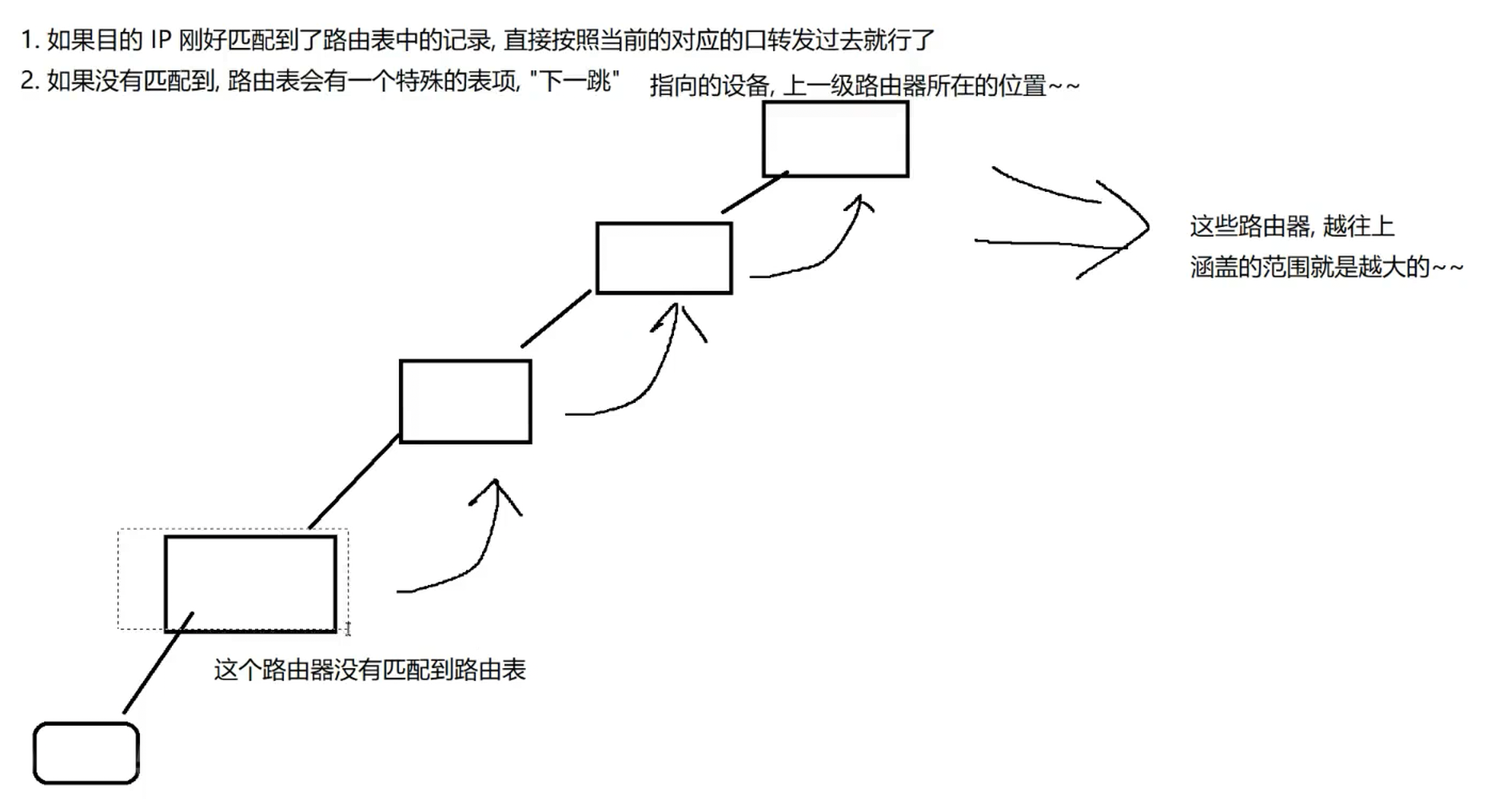

• 路由表中的最后⼀行,主要由下⼀跳地址和发送接口两部分组成,当目的地址与路由表中其它行都不 匹配时,就按缺省路由条目规定的接口发送到下⼀跳地址。

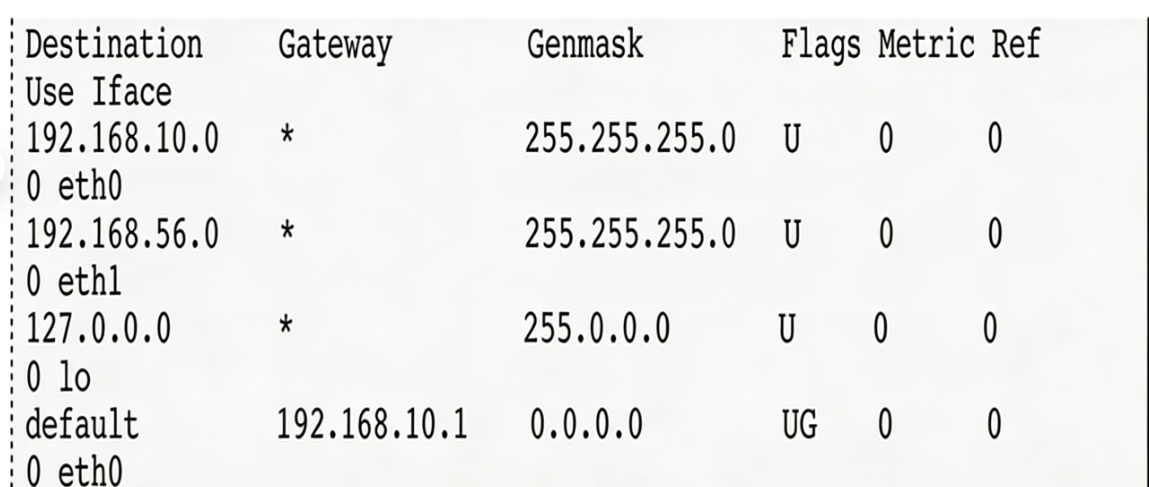

假设某主机上的网络接口配置和路由表如下:

• 这台主机有两个网络接口,⼀个网络接口连到192.168.10.0/24网络,另⼀个网络接口连到 192.168.56.0/24⽹络;

• 路由表的Destination是⽬的网络地址,Genmask是⼦⽹掩码,Gateway是下⼀跳地址,Iface是发送接 口,Flags中的U标志表示此条目有效(可以禁用某些条目),G标志表示此条目的下⼀跳地址是某个路由 器的地址,没有G标志的条目表示目的网络地址是与本机接口直接相连的网络,不必经路由器转发;

转发过程例1:如果要发送的数据包的⽬的地址是192.168.56.3

• 跟第⼀行的子网掩码做与运算得到192.168.56.0,与第⼀行的目的网络地址不符

• 再跟第⼆行的子网掩码做与运算得到192.168.56.0,正是第⼆行的目的网络地址,因此从eth1接⼝发 送出去;

• 由于192.168.56.0/24正是与eth1接口直接相连的网络,因此可以直接发到⽬的主机,不需要经路由 器转发

转发过程例2:如果要发送的数据包的目的地址是202.10.1.2

• 依次和路由表前几项进行对比,发现都不匹配;

• 按缺省路由条目,从eth0接口发出去,发往192.168.10.1路由器;

• 由192.168.10.1路由器根据它的路由表决定下⼀跳地址

2.7 路由表生成算法(选学）

路由表可以由网络管理员手动维护(静态路由),也可以通过⼀些算法自动生成(动态路由). 调研⼀些相关的生成算法,例如距离向量算法,LS算法,Dijkstra算法等.
