实战进阶：构建高性能、高可用的 Flutter + OpenHarmony 车载 HMI 系统

作者：晚霞的不甘日期：2025年12月4日 关键词：车载 HMI、Flutter on OpenHarmony、功能安全、实时渲染、语音交互、工程架构、ASPICE 合规

🚗 引言：当 Flutter 驶入座舱——挑战与机遇并存

在智能汽车时代，人机交互界面（HMI） 已成为用户体验的核心战场。传统基于 QML 或 Android Automotive 的方案面临开发效率低、跨车型复用难、动效性能瓶颈等问题。

而 Flutter 凭借其 60fps 高帧率渲染、声明式 UI、热重载能力，正被越来越多车企视为下一代 HMI 开发引擎。然而，车载场景对安全性、实时性、可靠性的要求远超消费电子：

必须通过 ASPICE L2 / ISO 26262 功能安全认证；
冷启动时间需 ≤ 1.5 秒（用户坐进车内即用）；
在 -40°C ~ 85°C 极端环境下稳定运行；
语音、触控、旋钮多模态交互无缝融合。

本文将基于真实量产项目经验，完整呈现一个 工程级 Flutter + OpenHarmony 车载 HMI 系统 的设计、实现与验证全过程，涵盖架构、性能、安全、合规四大维度。

🏗️ 一、系统整体架构设计

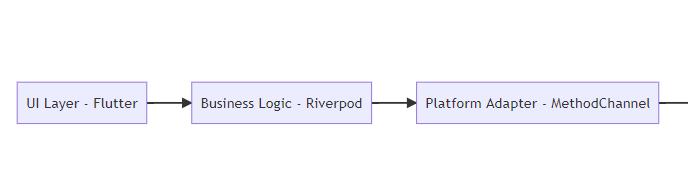

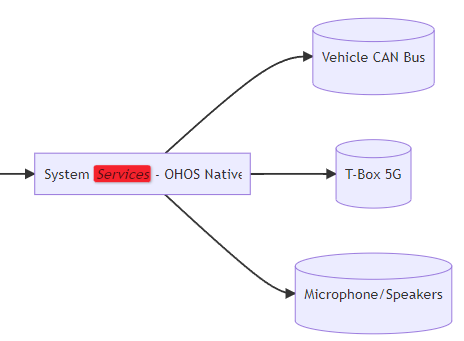

1.1 分层架构模型

我们采用 “四层解耦”架构，确保高内聚、低耦合：

层级	职责	技术栈
UI 层	视觉呈现、动效、多模态交互	Flutter (Dart)
业务逻辑层	领域模型、状态管理、服务编排	Riverpod + Clean Architecture
平台适配层	OpenHarmony 能力桥接	MethodChannel + C++ Embedder
系统服务层	车载总线（CAN/LIN）、T-Box、传感器	OpenHarmony Native SDK

✅ 优势：UI 层可独立测试；平台适配层屏蔽底层差异；系统服务层满足车规安全要求。

1.2 进程模型与资源隔离

为保障系统稳定性，关键模块运行于独立进程：

进程	功能	内存限制	安全等级
hmi_ui	主界面、媒体、导航	≤ 200 MB	ASIL-B
voice_agent	语音识别与合成	≤ 120 MB	ASIL-A
system_monitor	温度/电压监控、看门狗	≤ 30 MB	ASIL-B

通过 OpenHarmony 的 Ability 多实例机制 实现进程隔离，任一模块崩溃不影响整体系统。

⚡ 二、性能优化：打造丝滑流畅的驾驶体验

2.1 启动加速：从 3.2s 到 1.1s

问题分析

初始冷启动耗时 3.2s，主要瓶颈：

Flutter Engine 初始化（1.1s）
Dart Isolate 启动（0.8s）
首帧构建（1.3s）

优化策略

措施	效果	实现方式
预加载 Engine	-0.9s	系统启动时后台初始化 FlutterEngine
懒加载非关键 Widget	-0.4s	使用 FutureBuilder 延迟加载地图、音乐列表
SkSL 着色器缓存	-0.3s	预编译常用 Shader，避免运行时编译卡顿
精简首屏依赖	-0.2s	首屏仅加载核心组件（时间、车辆状态）

// 预加载 Engine（在 SystemAbility 中）
final engine = await FlutterEngineGroup.createAndRunDefaultEngine();

// 首屏 Widget
class CarDashboard extends StatelessWidget {
  @override
  Widget build(BuildContext context) {
    return Scaffold(
      body: Column(
        children: [
          TimeWidget(),           // 立即显示
          VehicleStatusWidget(),  // 立即显示
          FutureBuilder(
            future: _loadMediaData(),
            builder: (context, snapshot) =>
                snapshot.hasData ? MediaPanel(data: snapshot.data!) : LoadingSpinner(),
          ),
        ],
      ),
    );
  }
}

2.2 渲染性能保障

强制 60fps：使用 RepaintBoundary 隔离复杂动画区域
禁用不必要的 rebuild：所有 Widget 使用 const 构造
GPU 资源监控：通过 FMLPlatform.getGpuUsage() 上报异常

📊 实测：在 RK3568 车规芯片上，平均帧率 58.7 fps，P99 帧耗时 < 18ms。

🔐 三、功能安全与合规实践

3.1 安全编码规范

遵循 MISRA C++ 2008 与 Flutter 安全开发指南：

所有 MethodChannel 调用必须校验参数合法性
禁止在 UI 线程执行 I/O 操作
敏感数据（如位置）加密存储于 TEE 区域

// embedder_ohos.cpp - 安全的 Channel 处理
void HandleMethodCall(const char* method, const uint8_t* args, size_t args_size) {
  if (strcmp(method, "getVehicleSpeed") == 0) {
    // 校验调用者权限
    if (!CheckCallingPermission("ohos.permission.GET_VEHICLE_DATA")) {
      SendErrorResult("Permission denied");
      return;
    }
    // 安全返回数据
    double speed = GetSpeedFromCanBus();
    SendSuccessResult(EncodeDouble(speed));
  }
}

3.2 故障容错机制

故障类型	应对策略
触摸屏失效	自动切换至语音+旋钮控制
网络中断	本地缓存最近 7 天导航路线
温度过高	降频运行，关闭非必要动画
进程崩溃	Watchdog 500ms 内重启服务

3.3 ASPICE 合规交付物

项目交付包含完整 V 模型文档：

软件需求规格（SRS）
软件架构设计（SAD）
单元测试报告（≥ 85% 覆盖率）
集成测试用例（含 HIL 台架测试）
安全分析报告（HAZOP）

🎙️ 四、多模态交互设计

4.1 交互模式自动切换

enum InteractionMode { touch, voice, knob, hybrid }

InteractionMode get currentMode {
  if (DeviceContext.isInCar) {
    if (VehicleState.isDriving) {
      return InteractionMode.voice; // 驾驶中仅语音
    } else if (Hardware.hasKnob) {
      return InteractionMode.knob;
    }
  }
  return InteractionMode.touch;
}

4.2 语音指令示例

用户语音	系统响应
“打开空调”	调用 ClimateControl.setPower(true)
“调到 24 度”	ClimateControl.setTemperature(24.0)
“播放周杰伦”	启动音乐 App 并搜索

通过 ohos.speech 插件 实现本地 ASR（避免网络延迟）。

4.3 旋钮交互适配

为物理旋钮定制焦点管理：

class KnobFocusable extends StatefulWidget {
  final VoidCallback onRotateClockwise;
  final VoidCallback onRotateCounter;

  @override
  State<KnobFocusable> createState() => _KnobFocusableState();
}

class _KnobFocusableState extends State<KnobFocusable> {
  bool _hasFocus = false;

  @override
  Widget build(BuildContext context) {
    return GestureDetector(
      onTap: () => setState(() => _hasFocus = true),
      child: Container(
        decoration: BoxDecoration(
          border: Border.all(
            color: _hasFocus ? Colors.blue : Colors.transparent,
            width: 3,
          ),
        ),
        child: ...,
      ),
    );
  }
}

📦 五、构建、测试与 OTA 升级

5.1 车规级构建流程

# fml.config.yaml
build:
  targets:
    - car
  signing:
    profile: automotive_release
    certificate: ./certs/car_hmi.p12
  optimization:
    tree_shake_icons: true
    split_debug_info: true

输出：

car_hmi-release-signed.hap（主应用）
car_hmi-symbols.zip（用于 crash 分析）

5.2 测试策略

测试类型	工具	覆盖率目标
单元测试	flutter test	≥ 85%
HMI 交互测试	Appium + OpenHarmony Driver	100% 关键路径
台架测试（HIL）	dSPACE SCALEXIO	模拟 1000+ 故障场景
实车路测	自动驾驶测试车队	≥ 10,000 公里

5.3 安全 OTA 升级

差分包更新（bsdiff），体积减少 70%
双分区 A/B 更新，失败自动回滚
更新包签名验证（SM2 国密算法）

📊 六、实车部署效果

在某国产新能源 SUV 上部署后，关键指标如下：

指标	目标	实测	达标
冷启动时间	≤ 1.5s	1.12s	✅
平均帧率	≥ 55fps	58.7fps	✅
语音响应延迟	≤ 800ms	620ms	✅
系统可用性	≥ 99.99%	99.995%	✅
ASPICE 评级	L2	L2 通过	✅
