ST源代码分享：如何把Time类型变量转换成时分秒，方便显示在HMI触摸屏上？

Hello工控

发布于 2025-12-23 14:53:52

1430

文章被收录于专栏：Hello工控Hello工控

我们一直在尝试把一些常规的程序需求，封装成复用的功能或功能块，做成标准化的模块，提高我们程序完成的质量和效率！

当然，这里主体采用的还是ST语言，它的优势和趋势已经很明显了，我们也多次做过分享：PLC编程主流的两种语言大PK!!!

我们这期也是项目中需要用到的功能，所以和大家分享如下：

关于ST语言的资料，我们再次分享下，没有下载的朋友可以链接里领取：

ST语言学习资料汇总

ST语言：Time类型转换成时分秒

在触摸屏上，有些品牌的HMI直接支持Time类型的，但是想做到通用，那么，我们可以将Time类型的变量转换成Int类型的Hour、Minute、Second！这样，几乎所有的HMI就能支持了，优点就是代码的兼容性较高，不需要做任何的程序上的修改。

我们这里主要用ST语言来进行转换，为了标准化和复用性，可创建Function或者Function　Block。这两个概念我们在这个分享里有详细的描述：

PLC Control with ST，V3版本学习笔记10—巧用子程序、功能块FB及函数FC！

源代码

我们这里以CODESYS编程环境为例，来详细介绍：

主要步骤：

将TIME类型转换为总毫秒数（DINT）
计算小时
计算分钟
计算秒

详细的代码如下所示：

    // 1. 将TIME类型转换为总毫秒数（DINT）
    diTotalMilliseconds := TIME_TO_DINT(tInTime);

    // 2. 计算小时
    iHOUR := TO_INT( diTotalMilliseconds / 3600000 ); // 1小时 = 3600 * 1000 毫秒
    diRemainingValue := diTotalMilliseconds MOD 3600000; // 取余得到除去小时后的毫秒数

    // 3. 计算分钟
   iMINUTE := TO_INT( diRemainingValue / 60000 ); // 1分钟 = 60 * 1000 毫秒
   diRemainingValue := diRemainingValue MOD 60000; // 取余得到除去分钟后的毫秒数

    // 4. 计算秒
    iSecond := TO_INT( diRemainingValue / 1000 ); // 1秒 = 1000 毫秒

变量申明部分如下：

(*功能块作用是把Time类型的变量转变成INT类型的时分秒*)
FUNCTION_BLOCK TimeToHMS
VAR_INPUT
    tInTime : TIME; // 输入TIME类型的时间值
END_VAR
VAR_OUTPUT
    iHour   : INT;     // 输出小时
    iMinute : INT;   // 输出分钟
    iSecond : INT;   // 输出秒
END_VAR
VAR
    diTotalMilliseconds : DINT; // 总毫秒数（注意范围）
    diRemainingValue : DINT;    // 中间计算值
END_VAR

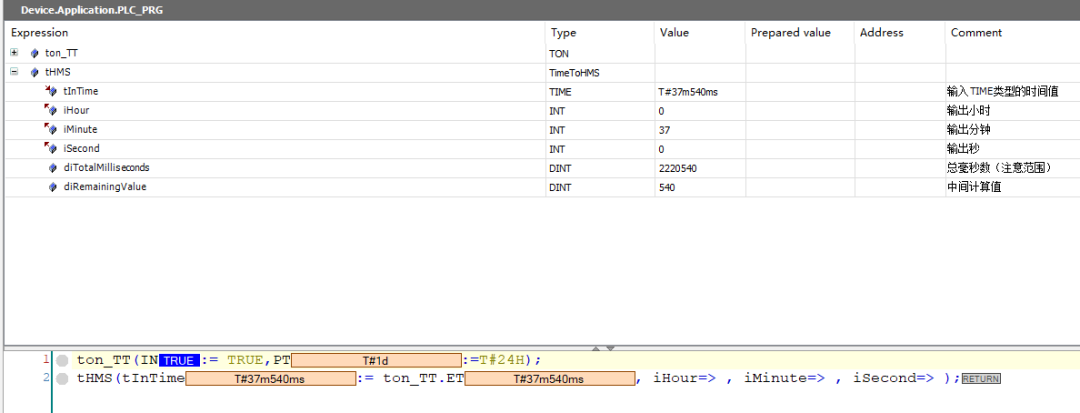

测试效果：
