企业架构与技术架构深度解析：TOGAF、C4 模型及互联网架构实践

作为一名技术从业者，你是否也曾被 企业架构 和 技术架构 的概念绕晕？面对 TOGAF、C4 模型、互联网分层模型这些名词，不知道它们之间的关联和适用场景？

其实，这些架构方法论本质上都是为了让复杂的系统更清晰、团队协作更高效。今天我们就用通俗的语言，拆解这些架构领域的核心知识，帮你建立完整的技术架构认知体系。

01

先分清：企业架构 vs 技术架构

很多人会把这两个概念混为一谈，但它们的定位和目标完全不同。简单来说， 企业架构管 “为什么做”，技术架构管 “怎么做” 。

1. 企业架构：站在企业战略的高度规划

企业架构（Enterprise Architecture，EA）是从 企业业务战略 出发，对企业的业务流程、组织架构、信息系统、技术设施进行全面规划和整合的方法论。它的核心目标不是解决技术细节，而是确保 技术为业务服务 ，避免 “技术孤岛”“重复建设” 等问题。比如：

公司要拓展海外业务，企业架构需要规划：海外业务流程如何与国内打通？数据如何跨区域同步？需要哪些系统支撑？

企业架构关注的是 “业务 - 数据 - 应用 - 技术” 的四层联动，确保每一层都对齐企业战略。

2. 技术架构：聚焦系统实现的技术方案

技术架构是企业架构在 技术层面的落地 ，它针对具体的信息系统，明确系统的技术选型、组件划分、接口设计、部署方案等。

如果说企业架构是 “城市规划图”，技术架构就是 “某栋大楼的施工图”。比如：

要搭建一个电商平台，技术架构需要确定：用 Java 还是 Go 开发？数据库选 MySQL 还是 PostgreSQL？是否需要引入微服务架构？缓存用 Redis 还是 Memcached？

技术架构关注的是 系统的稳定性、可扩展性、安全性 ，解决 “如何高效、可靠地实现业务功能” 的问题。

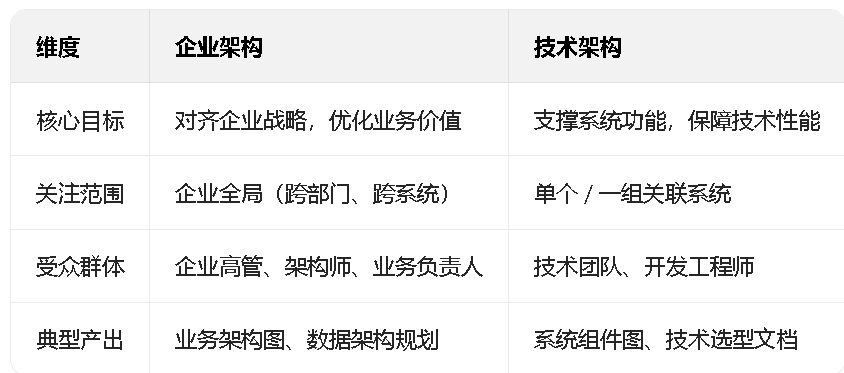

两者的核心区别

02

TOGAF：企业架构的 “标准教科书”

聊企业架构，就绕不开 TOGAF （The Open Group Architecture Framework）。它是目前全球最主流的企业架构框架，被微软、IBM、华为等大厂广泛采用。

1. TOGAF 的核心：ADM 架构开发方法

TOGAF 的精髓是 架构开发方法（Architecture Development Method，ADM） ，它把企业架构的建设分成了 8 个阶段，形成一个循环迭代的过程：

架构愿景：明确架构项目的目标、范围和利益相关者。

业务架构：梳理企业的业务流程、组织架构和业务需求。

信息系统架构：分为数据架构和应用架构，规划数据资产和应用系统。

技术架构：确定支撑应用的技术基础设施和标准。

机会与解决方案：识别架构落地的机会，制定解决方案。

迁移规划：规划从现状到目标架构的迁移路径。

实施治理：建立架构管控机制，确保落地过程不偏离目标。

架构变更管理：持续监控架构的有效性，及时调整优化。

2. TOGAF 的价值：标准化、可复用

TOGAF 不是 “银弹”，它的最大价值在于提供了一套 标准化的企业架构方法论 。无论企业规模大小，都可以基于 TOGAF 的框架，结合自身业务特点，构建适合自己的企业架构体系。

不过需要注意：TOGAF 比较复杂，对于中小型企业来说，不需要照搬全部阶段，按需裁剪即可。

03

C4 模型：技术架构的 “可视化神器”

如果说 TOGAF 是企业架构的 “宏观框架”，那么 C4 模型 就是技术架构的 “微观可视化工具”。它的核心目标是 用分层的图表，清晰描述系统的技术结构 ，让不同角色的人都能看懂。

C4 模型由英国架构师 Simon Brown 提出，它把系统架构分为 4 个层级，从宏观到微观逐步拆解：

1. 层级 1：系统上下文图（System Context Diagram）

最宏观的视角 ，描述系统和外部实体的关系。

不涉及任何技术细节，只回答两个问题：这个系统是给谁用的？它需要和哪些外部系统交互？

举例：一个在线教育系统的上下文图，会包含 “学生”“老师”“支付系统”“第三方直播平台” 等外部实体，以及它们和系统的交互关系。

受众：企业高管、业务负责人、客户。

2. 层级 2：容器图（Container Diagram）

把系统拆分成多个 “容器”（可以理解为 独立部署的应用或服务 ），描述容器之间的交互关系。“容器” 包括：Web 应用、移动端应用、数据库、缓存、消息队列等。

举例：在线教育系统可以拆分为 “Web 前端容器”“后端 API 容器”“MySQL 数据库容器”“Redis 缓存容器”，图表会标注每个容器的技术选型（如 Web 前端用 Vue.js，后端用 Spring Boot）。

受众：架构师、开发团队负责人、测试负责人。

3. 层级 3：组件图（Component Diagram）

深入到单个容器内部，拆分成多个 组件 （实现特定功能的代码模块），描述组件之间的依赖和交互。

举例：“后端 API 容器” 可以拆分为 “用户认证组件”“课程管理组件”“订单支付组件”“数据分析组件”，图表会标注每个组件的职责和接口。

受众：开发工程师、接口测试工程师。

4. 层级 4：代码图（Code Diagram）

最微观的视角，展示组件内部的代码结构，比如类、函数、模块的关系。

这个层级通常可以用 UML 类图来实现，一般不需要手动绘制，可通过代码生成工具自动生成。

受众：一线开发工程师。C4 模型的核心优势

分层清晰：从宏观到微观，满足不同角色的理解需求，避免 “高管看不懂技术细节，工程师看不懂业务价值” 的尴尬。

简单易用：不需要复杂的工具，用手绘或普通绘图软件就能绘制，学习成本低。

04

互联网分层模型：技术架构的 “另一种视角”

除了 C4 模型，我们在日常开发中还经常用到 互联网分层模型 。它是从 技术功能 的角度，把系统分为 5 层，是互联网系统最经典的架构模式之一。

互联网分层模型的 5 个层级

接入层：负责接收用户请求，实现负载均衡、流量控制、安全防护（如防火墙、WAF）。典型组件：Nginx、F5 负载均衡器。

应用层：核心业务逻辑层，实现具体的业务功能（如用户注册、订单处理、商品推荐）。典型组件：Spring Boot 应用、Node.js 服务。

数据层：负责数据的存储和管理，实现数据的增删改查。典型组件：MySQL、MongoDB、Redis。

缓存层：缓存热点数据，提升系统响应速度，减轻数据库压力。典型组件：Redis、Memcached。

基础设施层：提供底层的硬件和软件支持，如服务器、操作系统、网络、容器编排平台（K8s）。

分层模型的核心原则：高内聚、低耦合

每层只关注自己的核心功能，层与层之间通过标准化接口交互。这样做的好处是：

易维护：某一层的技术升级不会影响其他层，比如把应用层的 Spring Boot 换成 Go Gin，只要接口不变，接入层和数据层无需改动。

易扩展：可以针对某一层单独扩容，比如流量高峰期，只需增加应用层的服务器数量，而不需要扩容数据库。

05

总结：架构方法论的 “组合拳”

看到这里，你可能会问：这些架构方法论应该如何搭配使用？其实它们不是互斥的，而是互补的：

用 TOGAF 指导企业架构规划：从企业战略出发，明确业务、数据、应用、技术的整体方向。

用 C4 模型描述技术架构细节：把 TOGAF 确定的技术架构，拆分成分层的可视化图表，方便团队协作。

用互联网分层模型优化系统设计：在具体的系统开发中，按照分层思想，提升系统的可维护性和可扩展性。

架构的本质不是 “画漂亮的图”，而是 解决问题 。无论是 TOGAF 还是 C4 模型，最终的目标都是让技术更好地支撑业务，让系统更稳定、更高效地运行。

希望这篇文章能帮你理清企业架构和技术架构的核心逻辑，下次再遇到这些概念时，不再迷茫。
