LabVIEW和西门子PLC交互例程分享！

应我们群友的问题，这期主要收集整理Labview和西门子系列PLC通讯交互的学习资料和案例。

具体的例程和参考链接在文末附件领取哦！

什么是LabVIEW？

LabVIEW（Laboratory Virtual Instrument Engineering Workbench，实验室虚拟仪器工程工作台）是美国国家仪器公司（NI）开发的一款图形化系统设计平台和编程语言。它采用数据流编程模式，让用户通过连接图标和图形化代码块来创建程序，而不是传统的文本编码。

核心特色

1. 图形化编程（G语言）

• 通过拖放函数节点、连线传递数据的方式编程
• 程序以框图形式呈现，直观易理解
• 特别适合工程师、科学家等非专业程序员使用

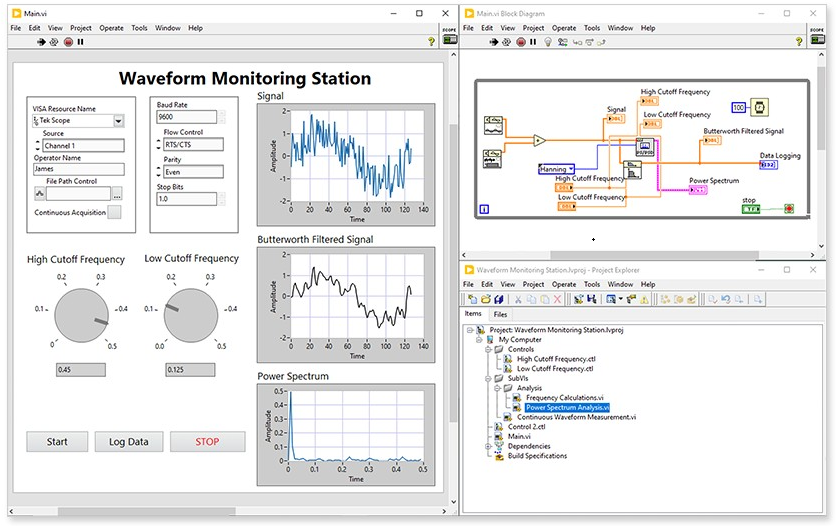

2. 两个核心界面

• 前面板：用户界面，包含控件（输入）和指示器（输出）
• 程序框图：代码逻辑层，通过连线连接各种函数和结构

3. 强大的硬件集成

• 支持数千种数据采集设备、仪器和传感器
• 提供丰富的驱动程序库
• 轻松实现实时数据采集和控制

主要应用领域

优势特点

• 快速原型开发：相比文本语言，能更快搭建功能原型
• 并行执行能力：天然支持多线程，简化并发编程
• 丰富的工具箱：包含数学分析、信号处理、控制系统等专业工具包
• 跨平台支持：可在Windows、Linux、macOS上运行
• 强大的社区支持：拥有活跃的用户社区和大量资源 简单来说，LabVIEW是将硬件连接、数据采集、分析和显示集成于一体的图形化开发环境，特别适合需要与物理世界交互的工程应用。它让工程师能够更专注于解决问题本身，而不是编程语言的语法细节。

Labview和西门子PLC交互

LabVIEW与西门子PLC的通信可以通过多种协议实现，以下是主要的通信方式：

1. PROFINET协议

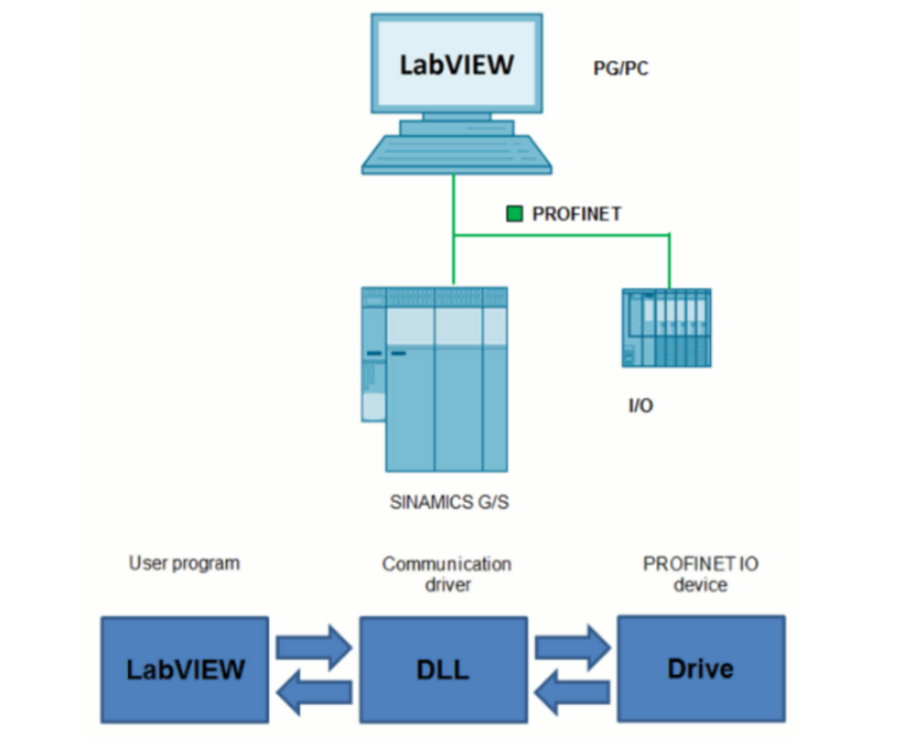

LabVIEW需要通过NI Industrial Communications for PROFINET插件或者西门子提供的Profinet协议DLL库实现协议解析，支持实时数据交换。

2. OPC UA协议

跨平台协议，支持复杂数据结构，适用于非实时数据交换。LabVIEW使用OPC UA Toolkit连接西门子OPC UA服务器。

3. Modbus TCP协议

西门子PLC支持Modbus从站模式，LabVIEW通过Modbus API作为主站访问。STEP7-Micro/WIN SMART从V2.4版本开始直接集成了MODBUS TCP通信库指令。

4. S7协议

直接通过西门子S7协议读写数据块(DB)，需安装Libnodave或Snap7驱动库，支持S7-300/S7-1500等系列PLC。

关于PLC通讯协议，我们早已经上百万字介绍过了：PLC通讯


分享链接

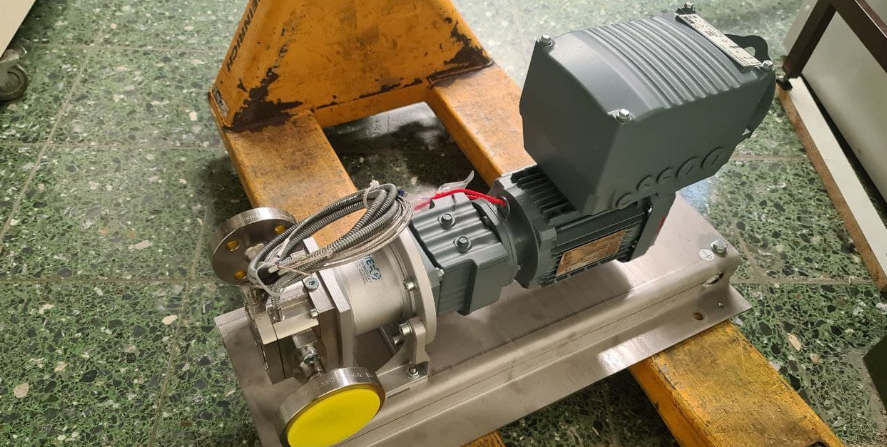

示例1. 基于PROFINET协议控制SEW电机

首选的方案是西门子官方提供的简单示例：

1. https://support.industry.siemens.com/cs/document/99684399/sinamics-g-s-profinet-connection-with-labview?dti=0&lc=en-WW
2. https://github.com/HeisenZergA/SEWProfinetLabview?tab=readme-ov-file

链接2里面的案例是用这个库文件控制SEW的电机示例，详细的步骤请移步这个链接查询。

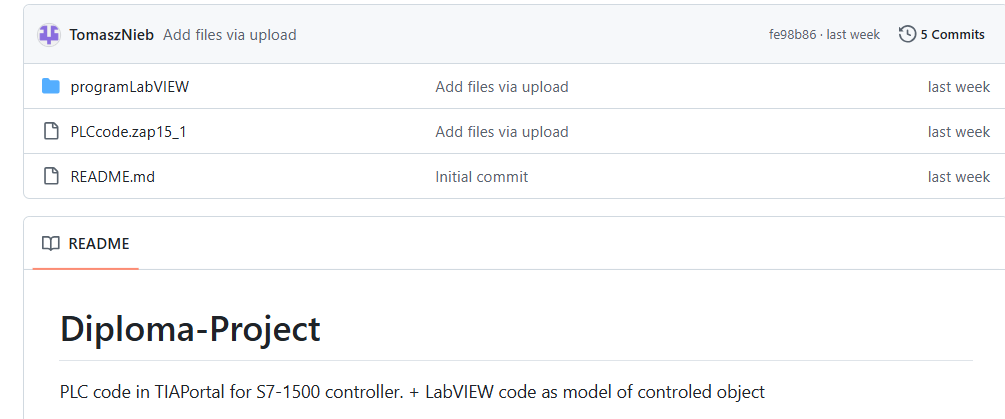

示例2.S7-1500控制器+ LabVIEW代码（TIA）

1. https://github.com/TomaszNieb/Diploma-Project

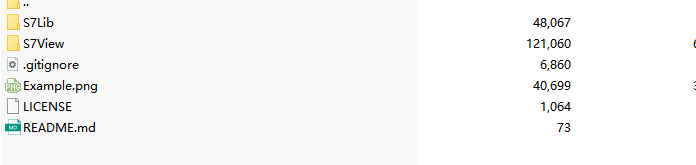

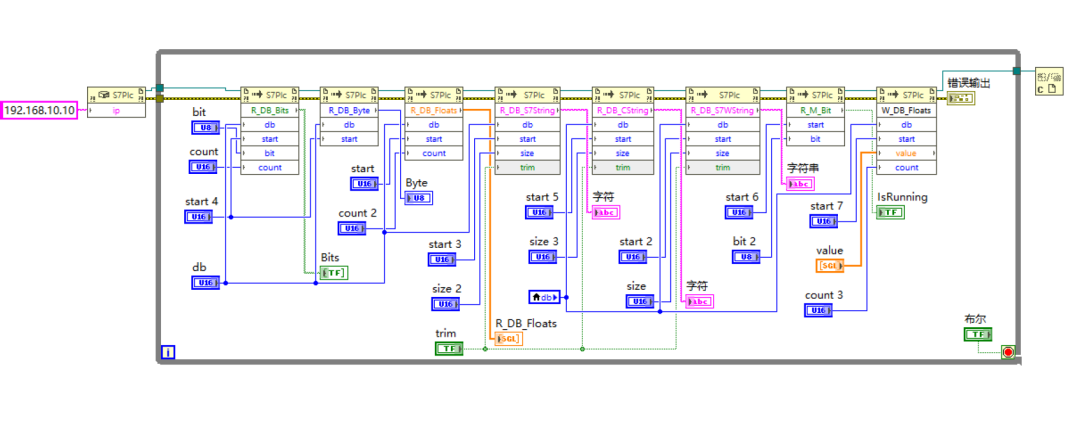

示例3.S7协议实例代码

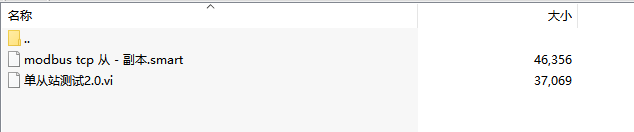

示例4.Modbus TCP协议代码

上述代码的统一下载链接：
