LeNet介绍

核心背景

LeNet的提出并非出于纯粹的理论兴趣，而是为了解决一个非常具体且具有巨大商业价值的实际问题：自动识别银行支票上的手写数字。

在20世纪80年代末到90年代，银行每天需要处理海量的支票，手工录入数字效率低下、成本高昂且容易出错。因此，如何让机器“看懂”手写数字，实现自动化处理，成为了一个紧迫的工业界需求。

在当时（20世纪90年代），传统方法依赖“人工设计特征”，流程复杂且效果有限。Yann LeCun等人的突破性想法是：让模型自己从数据中学习特征。

为此，他们设计了第一个成功应用的卷积神经网络（CNN）——LeNet。其意义在于：

确立了核心架构：首次将卷积、池化、反向传播结合，形成“卷积-池化-全连接”的经典范式。
实现了端到端学习：输入原始像素，输出识别结果，中间所有特征均由模型自动学习，无需人工干预。

因此，LeNet不仅是手写数字识别问题的解决方案，更开创了现代深度学习在计算机视觉领域的先河，为后续所有CNN模型奠定了基础。

LeNet架构

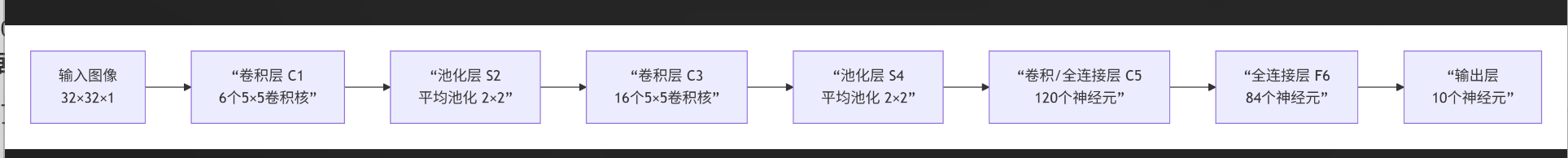

核心流程：输入 → 卷积 → 池化 → 卷积 → 池化 → 全连接 → 输出

输入：32×32 的灰度图像。

C1 - 卷积层：

6个5×5的卷积核。
输出：6张28×28的特征图。

S2 - 池化层：

2×2的平均池化。
输出：6张14×14的特征图。

C3 - 卷积层：

16个5×5的卷积核。
输出：16张10×10的特征图。

S4 - 池化层：

2×2的平均池化。
输出：16张5×5的特征图。

C5 - 全连接层：

120个神经元。

F6 - 全连接层：

84个神经元。

输出层：

10个神经元（对应数字0-9）。

代码搭建

model文件

class LeNet(nn.Module):
    def __init__(self):
        super(LeNet, self).__init__()
        self.c1=nn.Conv2d(in_channels=1,out_channels=6,kernel_size=5,stride=1,padding=2)
        self.sig=nn.Sigmoid()
        self.s2=nn.AvgPool2d(kernel_size=2,stride=2)
        self.c3=nn.Conv2d(in_channels=6,out_channels=16,kernel_size=5)
        self.s4=nn.AvgPool2d(kernel_size=2,stride=2)
        self.flatten=nn.Flatten()
        self.f5=nn.Linear(16*5*5,120)
        self.f6 = nn.Linear(120, 84)
        self.f7 = nn.Linear(84, 10)
    def forward(self,x):
        x=self.sig(self.c1(x))
        x=self.s2(x)
        x=self.sig(self.c3(x))
        x=self.s4(x)
        x=self.flatten(x)
        x=self.f5(x)
        x=self.f6(x)
        x=self.f7(x)
        return x

卷积层

self.c1: 第一个卷积层，输入通道数为1（灰度图像），输出通道数为6，卷积核大小5×5，步长1，填充2
self.c3: 第二个卷积层，输入通道数为6，输出通道数为16，卷积核大小5×5

激活函数

self.sig: Sigmoid激活函数，用于引入非线性变换

池化层

self.s2: 平均池化层，池化窗口大小2×2，步长2
self.s4: 平均池化层，池化窗口大小2×2，步长2

全连接层

self.f5: 线性层，输入维度为16*5*5=400，输出维度为120
self.f6: 线性层，输入维度为120，输出维度为84
self.f7: 线性层，输入维度为84，输出维度为10（分类数量）

辅助层

self.flatten: 展平层，将多维张量转换为一维向量

验证代码

if __name__=='__main__':
    device=torch.device('cuda' if torch.cuda.is_available() else 'cpu')
    model=LeNet().to(device)
    print(summary(model,(1,28,28)))

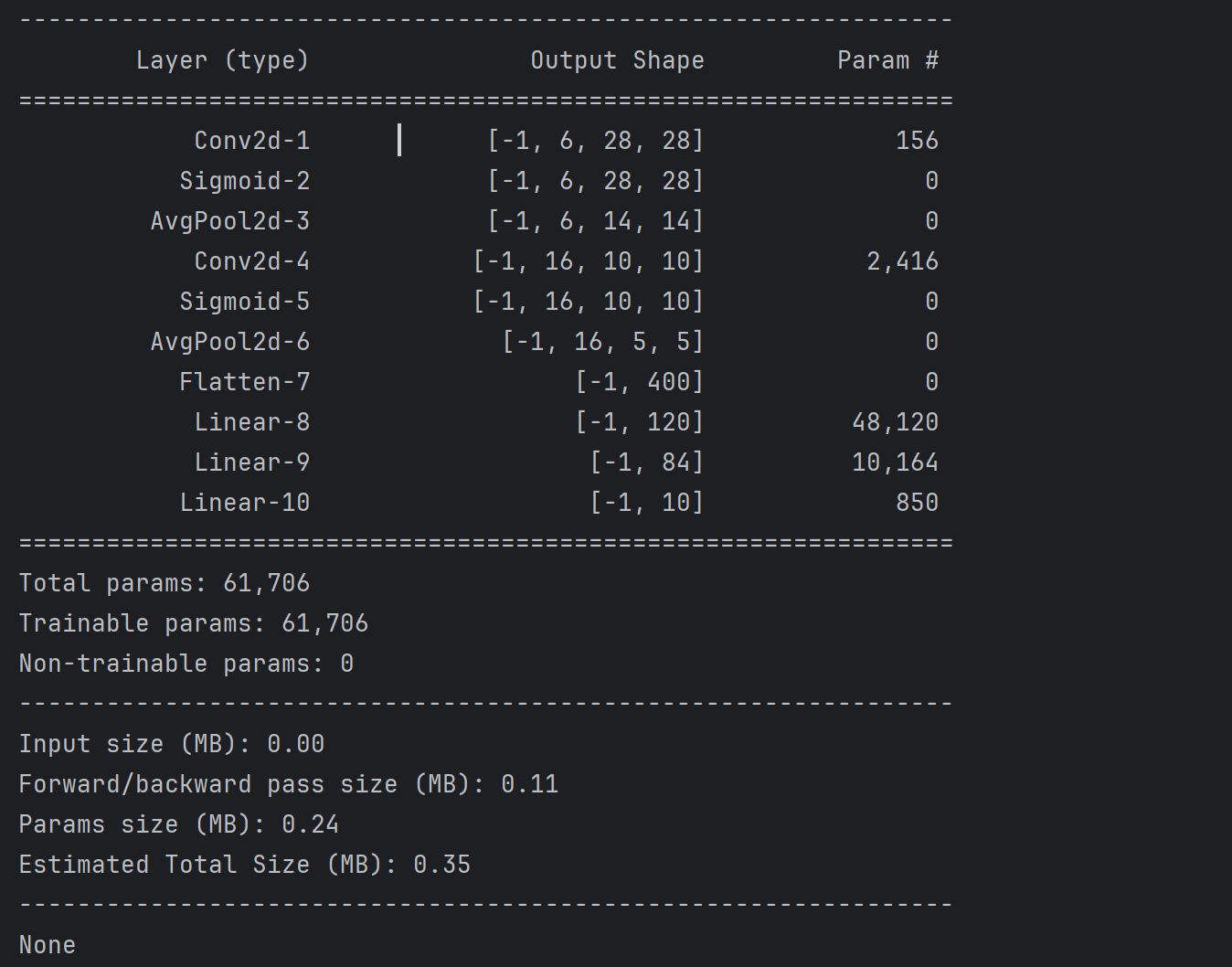

执行结果如下

model_train训练文件

基于FashionMNIST数据处理

def train_val_data_process():
    train_data = FashionMNIST(root='./data',
                              train=True,
                              download=True,
                              transform=transforms.Compose([transforms.Resize(size=227), transforms.ToTensor()]))

    train_data, val_data = Data.random_split(train_data, [round(0.8 * len(train_data)),round(0.2 * len(train_data))])
    train_dataloader = Data.DataLoader(dataset=train_data,
                                   batch_size=32,
                                   shuffle=True,
                                   num_workers=2)
    val_dataloader = Data.DataLoader(dataset=train_data,
                                   batch_size=32,
                                   shuffle=True,
                                   num_workers=2)
    return train_dataloader,val_dataloader

加载FashionMNIST训练数据集，设置图像大小为227×227并转换为张量

将数据集按8:2比例随机分割为训练集和验证集

创建训练和验证数据加载器，批量大小为32，启用数据混洗和2个工作进程

具体训练过程

def train_model_process(model,train_dataloader,val_dataloader,num_epochs):
    device = torch.device('cuda' if torch.cuda.is_available() else 'cpu')

    optimizer=torch.optim.Adam(model.parameters(),lr=0.001)
    #交叉熵z失函数
    criterion=nn.CrossEntropyLoss()
    model=model.to(device)
    #复制当前模型的参数
    best_model_wts = copy.deepcopy(model.state_dict())

    best_acc = 0.0

    train_loss_all = []

    val_loss_all = []

    val_acc_all= []

    train_acc_all= []

    since=time.time()

    for epoch in range(num_epochs):
        print('Epoch {}/{}'.format(epoch, num_epochs - 1))
        print('-' * 10)

        train_loss=0.0
        train_correct = 0.0

        val_loss = 0.0
        val_correct = 0.0

        train_num = 0
        val_num = 0



        for step,(b_x,b_y) in enumerate(train_dataloader):
            b_x,b_y=b_x.to(device),b_y.to(device)

            model.train()
            #前向传播
            output=model(b_x)

            #查找概率最大的索引
            pre_lab=torch.argmax(output,dim=1)

            loss = criterion(output, b_y)

            optimizer.zero_grad()

            loss.backward()

            optimizer.step()

            train_loss+=loss.item() * b_x.size(0)

            train_correct+=torch.sum(pre_lab == b_y)

            train_num+=b_x.size(0)



        for step,(b_x,b_y) in enumerate(val_dataloader):
            b_x,b_y=b_x.to(device),b_y.to(device)
            model.eval()
            # 前向传播
            output = model(b_x)
            pre_lab = torch.argmax(output, dim=1)
            loss = criterion(output, b_y)
            # 查找概率最大的索引
            pre_lab = torch.argmax(output, dim=1)

            loss = criterion(output, b_y)

            val_loss += loss.item() * b_x.size(0)

            val_correct += torch.sum(pre_lab == b_y)

            val_num += b_x.size(0)

        #计算并保持每一轮次迭代的loss值
        train_loss_all.append(train_loss / train_num)
        train_acc_all.append(train_correct.double().item() / train_num)

        val_loss_all.append(val_loss / val_num)
        val_acc_all.append(val_correct.double().item() / val_num)



        print('train_loss:{:.4f},train_acc:{:.4f}'.format(train_loss_all[-1],train_acc_all[-1]))
        print('val_loss:{:.4f},val_acc:{:.4f}'.format(val_loss_all[-1],val_acc_all[-1]))

        if val_acc_all[-1] >best_acc :
            #保存当前最高的正确度
            best_acc=val_acc_all[-1]
            #相对应该权重参数
            best_model_wts=copy.deepcopy(model.state_dict())

        time_use=time.time()-since
        #打印耗费的时间
        print('模型训练和验证耗费的时间:{:.0f}m {:.0f}s'.format(time_use // 60, time_use % 60))

    #加载权重参数并保存
    torch.save(best_model_wts,'C:/Users/28604/Desktop/AlexNet/best_model.pth')


    train_process=pd.DataFrame(data={'epoch':range(num_epochs),
                                    'train_loss_all':train_loss_all,
                                     'val_loss_all': val_loss_all,
                                      'train_acc_all':train_acc_all,
                                      'val_acc_all':val_acc_all})
    return train_process

函数首先初始化了设备、优化器（Adam）和损失函数（交叉熵），然后在每个epoch中分别处理训练和验证数据。在训练阶段，模型设置为训练模式（model.train()），进行前向传播、损失计算和反向传播更新参数。在验证阶段，模型切换到评估模式（model.eval()），不进行梯度更新。

matplot直观展示

def matplot_acc_loss(train_process):
    plt.figure(figsize=(12,4))
    plt.subplot(1,2,1)
    plt.plot(train_process["epoch"],train_process.train_loss_all,'ro-',label='train loss')
    plt.plot(train_process["epoch"],train_process.val_loss_all,'bs-',label='val loss')
    plt.legend()
    plt.xlabel("epoch")
    plt.ylabel("loss")

    plt.subplot(1, 2, 2)
    plt.plot(train_process["epoch"], train_process.train_acc_all, 'ro-', label='train acc')
    plt.plot(train_process["epoch"], train_process.val_acc_all, 'bs-', label='val acc')
    plt.legend()
    plt.xlabel("epoch")
    plt.ylabel("loss")
    plt.legend()
    plt.show()

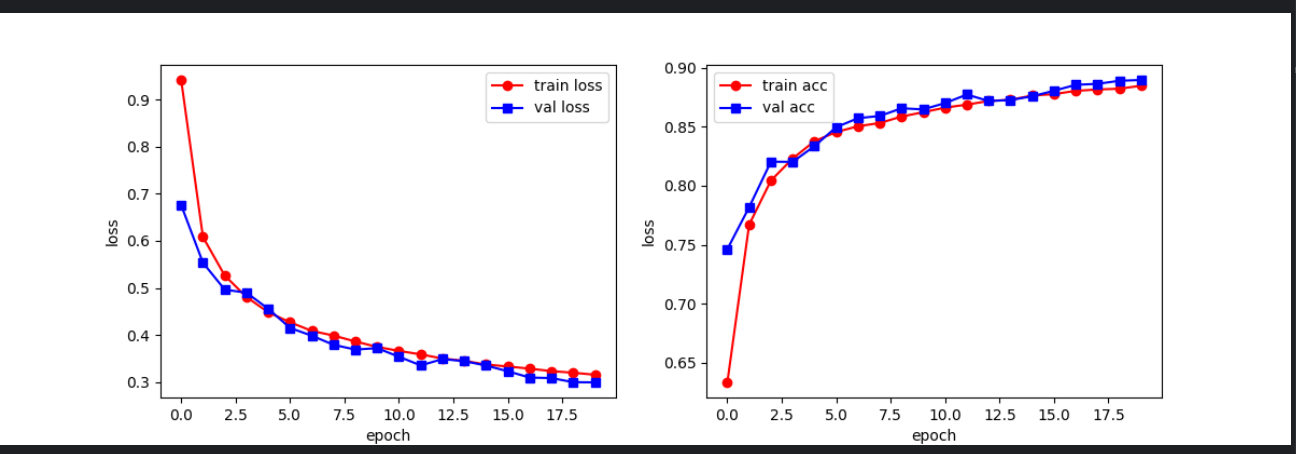

函数创建一个12x4英寸的画布，分为两个子图：左侧子图绘制训练损失和验证损失随epoch的变化曲线，右侧子图绘制训练准确率和验证准确率随epoch的变化曲线，便于监控模型训练效果。

if __name__ == '__main__':

    LeNet=AlexNet()

    train_dataloader,val_dataloader=train_val_data_process()

    train_process =    train_model_process(LeNet,train_dataloader,val_dataloader,num_epochs=5)

    matplot_acc_loss(train_process)

model_test测试文件

测试数据加载

def test_val_data_process():
    test_data = FashionMNIST(root='./data',
                              train=False,
                              download=True,
                              transform=transforms.Compose([transforms.Resize(size=28), transforms.ToTensor()]))

    test_data, val_data = Data.random_split(test_data, [round(0.8 * len(test_data)),round(0.2 * len(test_data))])
    test_dataloader = Data.DataLoader(dataset=test_data,
                                   batch_size=1,
                                   shuffle=True,
                                   num_workers=0)

    return test_dataloader

1）加载FashionMNIST测试数据集，进行尺寸调整和张量转换；
2）将数据集按8:2比例随机分割为测试集和验证集；
3）创建测试数据的数据加载器，设置批次大小为1并启用随机打乱；
4）返回测试数据加载器。

具体测试过程

def test_model_process(model,test_dataloader):
    device = torch.device('cuda' if torch.cuda.is_available() else 'cpu')
    model=model.to(device)
    test_correct = 0.0
    test_num = 0

    #测试不进行梯度计算
    with torch.no_grad():
        for test_data_x, test_data_y in test_dataloader:
            test_data_x,test_data_y=test_data_x.to(device),test_data_y.to(device)
            model.eval()
            test_output = model(test_data_x)
            test_lab = torch.argmax(test_output, dim=1)

            #计算正确几率
            test_correct += torch.sum(test_lab == test_data_y)
            test_num += test_data_x.size(0)
        print('test_acc:{:.4f}'.format(test_correct.double().item() / test_num))


def test_model_process1(model,test_dataloader):
    device = torch.device('cuda' if torch.cuda.is_available() else 'cpu')
    model=model.to(device)
    test_correct = 0.0
    test_num = 0
    asse=[u'T恤/上衣' , u'裤子' , u'套衫' , u' Dress' , u'外套' , u'凉鞋' , u'衬衫' , u'运动鞋' , u'包' , u'短靴']
    #测试不进行梯度计算
    with torch.no_grad():
        for test_data_x, test_data_y in test_dataloader:
            test_data_x,test_data_y=test_data_x.to(device),test_data_y.to(device)
            model.eval()
            test_output = model(test_data_x)
            test_lab = torch.argmax(test_output, dim=1)
            result=test_lab.item()
            label=test_data_y.item()

            print('预测结果为：{}，真实结果为：{}'.format(asse[result],asse[label]))

            #计算正确几率
            test_correct += torch.sum(test_lab == test_data_y)
            test_num += test_data_x.size(0)
        print('test_acc:{:.4f}'.format(test_correct.double().item() / test_num))

test_model_process 函数

这个函数用于对训练好的模型进行测试，计算准确率。首先设置设备（自动选择GPU或CPU），然后将模型移动到指定设备并设置为评估模式。在 with torch.no_grad(): 上下文中遍历测试数据集，将输入数据和标签移动到设备，获取模型预测结果，并计算预测准确率，最后打印整体测试准确率。

test_model_process1 函数

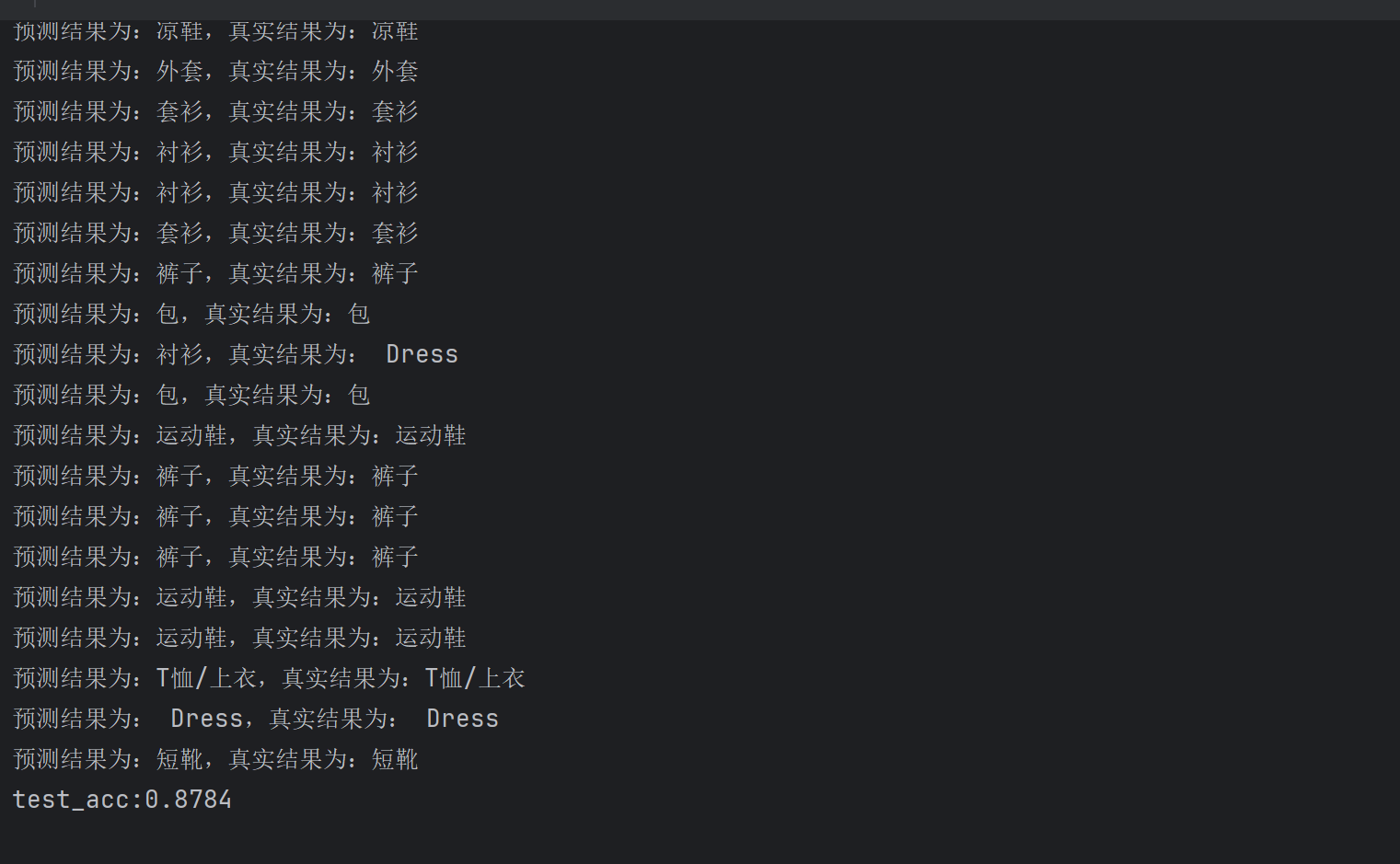

这个函数在基础测试功能上增加了预测结果的可视化输出。除了与基础版本相同的准确率统计功能外，还定义了FashionMNIST数据集的10个类别名称列表 asse，包括T恤/上衣、裤子、套衫、Dress、外套、凉鞋、衬衫、运动鞋、包和短靴。函数会输出每张图片的预测结果和真实标签，便于查看模型的预测效果。
