本来事情到这里就完事了,但是我觉得还有疑问:

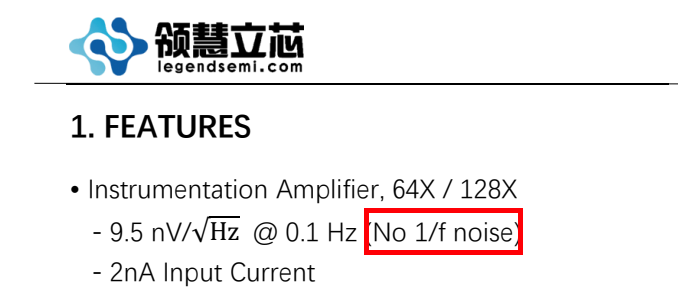

这里写了没有 1/f 噪音
这里写了没有 1/f 噪音

这里写了没有 1/f 噪音

但是 0.1Hz 的时候还有数,是不是写错了?

“No 1/f noise” 的真正含义是什么?

它并不是说:噪声 = 0,或者没有低频噪声,或者低频噪声密度趋近 0

而是说:

输入噪声谱密度在低频不随频率升高;没有出现 1/f 增长;即噪声谱是平坦的。

也就是说:

噪声是白噪声(flat noise)没有 1/f 拐点(corner frequency)没有典型 BJT/CMOS 输入级造成的粉红噪声隆起

所以:

“No 1/f noise” = 这个噪声密度在低频是“平坦的”,不是“为 0”。

而设备的白噪声本底,可以是:

9.5 nV/√Hz

12 nV/√Hz

30 nV/√Hz

…,这些都是“白噪声”而不是“1/f 噪声”。

为什么低频(0.1 Hz)给了一个数值?

因为要证明:0.1 Hz 这种极低频仍然是“白噪声水平”,没有往上飙(没有粉红噪声)

典型有 1/f 噪声的器件,在 0.1 Hz 的噪声密度会变成:

100 nV/√Hz

300 nV/√Hz

1 μV/√Hz

而斩波放大器(CHOP/Auto-zero)会把 1/f 噪声搬移到高频(调制频率),因此在 DC 附近只有白噪声本底;这正是为什么 0.1 Hz 给的就是 9.5 nV/√Hz(和中频几乎一样)。

斩波放大器为何能做到“无 1/f 噪声”?

斩波原理:把输入调制到几十 kHz(斩波频率),在高频处放大,再解调回低频,所有低频噪声(1/f)都被搬移到了高频(调制频率附近),输出端有低通滤波器 → 高频噪声全被滤掉,最后 DC / 低频区域只剩白噪声

因此:0.1 Hz(甚至到 10 mHz)处都不再看到 1/f 噪声上升,噪声密度是“平顶(white)+ 极低”

9.5 nV/√Hz 是否意味着“有低频噪声”?

不是。那是白噪声本底,不是频率相关噪声。

看到的是:噪声的绝对大小(白噪声水平),而1/f 噪声指的是频率依赖型噪声

举例:

噪声类型

是否随频率变化?

例子

白噪声(No 1/f)

不变(flat)

9.5 nV/√Hz @ 0.1 Hz, 1 Hz, 10 Hz…

1/f 噪声(Pink noise)

随 f↓ 而 ↑

100 nV/√Hz @1Hz、1μV/√Hz @0.1Hz

斩波 ADC / INA 告诉你:

“低频只有白噪声,没有 1/f 噪声成分。”

为什么数据手册要同时写“9.5 nV/√Hz @0.1Hz” & “No 1/f”?

这是为了让工程师一眼确认:

“低频噪声密度是多少?”(绝对值)

“有没有 1/f”?(噪声类型)

所以两行一起看才精准:

9.5 nV/√Hz → 白噪声本底很低

No 1/f → 低频噪声不随频率上升

这是测量仪器、称重、压力传感等 24-bit ΔΣ ADC 必须具备的特性。

“No 1/f” 并不是“噪声=0”,而是指“低频噪声保持在白噪声本底,不随频率升高”;9.5 nV/√Hz 是白噪声本底的数值,不是 1/f 噪声;这两者完全不矛盾。

仿真一下

频谱层面:“有 1/f” vs “No 1/f(斩波)”

人为设定的理论噪声谱

代码里先做了一个理论 ASD(幅度谱密度)

代码语言:javascript
复制
f = np.logspace(-3, 3, 1000)   # 1 mHz ~ 1 kHz
en_white = 10e-9               # 10 nV/√Hz 白噪声本底
fc = 1.0                        # 1 Hz 拐点

# 无 1/f:纯白噪声
en_flat = en_white * np.ones_like(f)

# 有 1/f:低频上升 ~ sqrt(fc/f)
en_1f = en_white * np.sqrt(1 + fc / f)

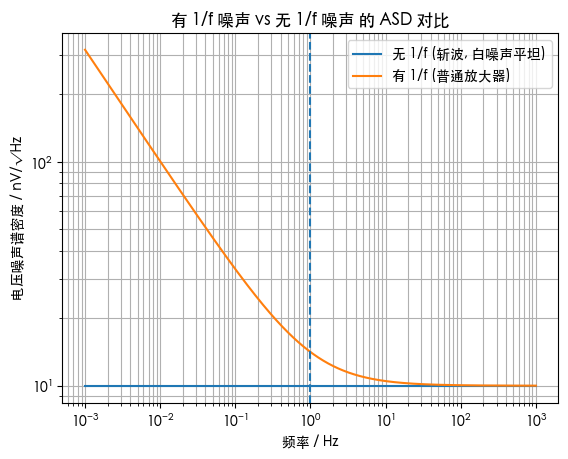

蓝线(无 1/f):从 1 mHz 到 1 kHz 都在 10 nV/√Hz 基本不动。

橙线(有 1/f):在高频(f ≫ 1Hz)≈ 10 nV/√Hz;低于 1Hz 开始往上长,比如 0.01 Hz 处大约 10×,即 ≈ 100 nV/√Hz。

这张图就是平时在运放手册里看到的那种:

右边平、左边翘 → 有 1/f;

全平 → 斩波 / Auto-zero / No 1/f。

“9.5 nV/√Hz @0.1Hz, No 1/f” 的真正含义就是: 在 0.1Hz 这种极低频,噪声谱 STILL ≈ 白噪声本底,没有翘起来。

用 Python 真的生成一段“有 1/f / 无 1/f”的噪声

前面那张只是理论曲线,接下来我在时域做了一个更真实的仿真。

先生成一段白噪声

代码语言:javascript
复制
Fs = 1000.0       # 采样率 1 kS/s
T_total = 200.0   # 总时长 200 s
N = int(Fs * T_total)

np.random.seed(0)
x_white = np.random.normal(0, 1.0, N)   # 纯白噪声

用频域塑形做“带 1/f”噪声

代码语言:javascript
复制
Xw = np.fft.rfft(x_white)
freqs = np.fft.rfftfreq(N, d=1/Fs)
H_1f = np.sqrt(1 + fc / np.maximum(freqs, 1e-6))
H_1f[0] = 0.0  # DC 处避免无穷大
X_1f = Xw * H_1f
x_1f = np.fft.irfft(X_1f, n=N)

先算白噪声的 FFT:Xw

乘上一个 形状函数H_1f(f)=sqrt(1+fc/f) → 低频放大、高频不变

再 IFFT 回时域:得到 x_1f,就是“带 1/f 成分”的噪声

然后用 Welch 方法估 ASD:

代码语言:javascript
复制
freqs_est, asd_white = estimate_asd(x_white, Fs)
_, asd_1f_est = estimate_asd(x_1f, Fs)

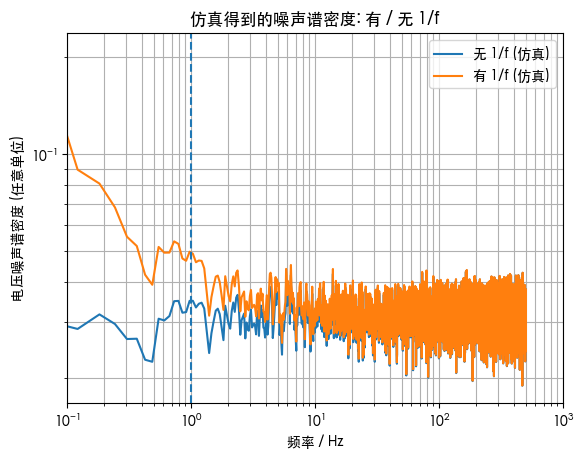

第二张频谱图(“仿真得到的噪声谱密度”)就证明:

蓝线(x_white):谱基本平的;

橙线(x_1f):在 1 Hz 以下明显抬起来,符合 1/f 的形状。

这说明我们构造的时域随机序列确实有“1/f 噪声”特征。

平均 10s 时为什么斩波 ADC 的 RMS 噪声超低?

做法:不同平均时间下“平均值的 RMS”

我们对两段噪声序列 x_white / x_1f,用不同的平均时间 做块平均:

代码语言:javascript
复制
def rms_of_averaged(x, Fs, T_avg_list):
    rms_list = []
    for T in T_avg_list:
        L = int(T * Fs)                 # 每块样本数
        nseg = len(x) // L
        segs = x[:nseg*L].reshape(nseg, L)
        means = segs.mean(axis=1)       # 每块的平均值
        rms_list.append(np.sqrt(np.mean(means**2)))  # 这些平均值的 RMS
    return np.array(rms_list)

T_list = np.logspace(-1, 2, 20)  # 0.1s ~ 100s
rms_white = rms_of_averaged(x_white, Fs, T_list)
rms_1f = rms_of_averaged(x_1f, Fs, T_list)

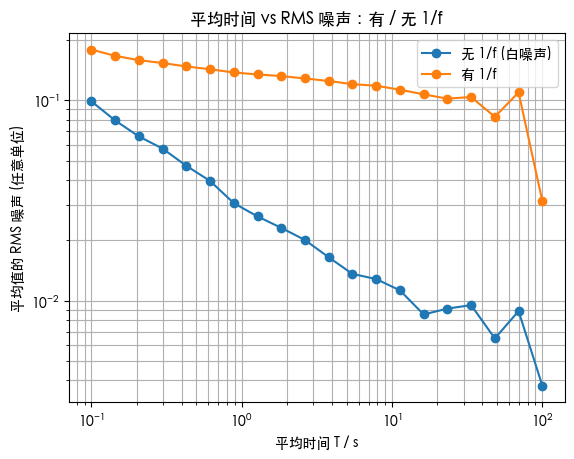

最后画出的图(平均时间 vs RMS 噪声)非常关键:

横轴:平均时间 (0.1 s → 100 s,log 标度)

纵轴:每块平均值的 RMS(log 标度)

蓝线:无 1/f(白噪声)

橙线:有 1/f

从图上你能看到:

白噪声(无 1/f):

RMS 噪声随 几乎理想地按 下降;比如从 0.1s → 10s,时间 ×100 倍,RMS 大约 /√100 = /10;

这就是你在 ΔΣ ADC 手册里看到:

“多做平均(更多码)、更低 ODR,噪声几乎按 带宽 降低。”

换到 ADC 语境就是: 集成 10 秒,等效带宽只有几十分之一 Hz,白噪声被平均得非常低,就能看到几十 nV 级别的总 RMS 噪声。

有 1/f 噪声:

一开始(T < 1s)下降趋势还不错,因为高频部分还是白噪声;但当平均时间拉到几秒、几十秒以后,曲线明显“平起来”,不再按 1/√T 降那么快,甚至趋向于一个平台;这就是典型:

低频 1/f 噪声主导后,平均时间越长,只是在“看更长期的漂移”,噪声不再被充分平均。

你可以直接把它和“精密基准的长期漂移 / 运放的 1/f 噪声”联系起来理解: 放得越久,看到的更多是慢漂,不是随机噪声。

三张图翻译回你关心的斩波 ADC 场景

频谱层面:

斩波 ADC / INA:ASD 在 DC 附近平坦 → “No 1/f noise”。

普通放大器:ASD 在 1 Hz 以下上升 → “有 1/f noise”。

时间域 RMS 噪声 vs 平均时间:

斩波 ADC:只剩白噪声 → 平均 10 秒,噪声 ~ 原来的 1/√(10s·BW),可以轻松压到几十 nV 级。

有 1/f 的系统:长期平均被 1/f 漂移限制,再怎么拉长时间也降不下去。

结合 CS5530 / LHA7530:

数据手册写“9.5 nV/√Hz @0.1Hz, No 1/f noise”,就是在告诉你: 低频只有 9.5 nV/√Hz 的白噪声,没有额外的 1/f “抬升”;所以你在 5~10 SPS(相当于带宽 < 3 Hz)下可以看到极低的 RMS 噪声和 19~20 bit 的 noise-free 分辨率,这是数学上自然的结果,不是“魔法”。

代码语言:javascript
复制
import numpy as np
import matplotlib.pyplot as plt

# =========================
# 1. 频谱对比: 有 1/f vs 无 1/f
# =========================

# 频率轴: 1e-3 Hz ~ 10^3 Hz
f = np.logspace(-3, 3, 1000)
en_white = 10e-9   # 白噪声本底 10 nV/√Hz
fc = 1.0           # 1/f 拐点频率 1 Hz

# 无 1/f: 纯白噪声
en_flat = en_white * np.ones_like(f)

# 有 1/f: 低于 fc 时上升 ~ sqrt(fc/f)
en_1f = en_white * np.sqrt(1 + fc / f)

plt.figure()
plt.loglog(f, en_flat*1e9, label="无 1/f (斩波, 白噪声平坦)")
plt.loglog(f, en_1f*1e9, label="有 1/f (普通放大器)")
plt.axvline(fc, linestyle="--")
plt.xlabel("频率 / Hz")
plt.ylabel("电压噪声谱密度 / nV/√Hz")
plt.title("有 1/f 噪声 vs 无 1/f 噪声 的 ASD 对比")
plt.legend()
plt.grid(True, which="both")

# =========================
# 2. 时间域仿真: 平均 10s 时 RMS 噪声
# =========================

Fs = 1000.0          # 采样率 1 kS/s
T_total = 200.0      # 总时长 200 s
N = int(Fs * T_total)

# 生成一段白噪声
np.random.seed(0)
x_white = np.random.normal(0, 1.0, N)

# 通过频域塑形生成 "带 1/f" 噪声
Xw = np.fft.rfft(x_white)
freqs = np.fft.rfftfreq(N, d=1/Fs)
H_1f = np.sqrt(1 + fc / np.maximum(freqs, 1e-6))
H_1f[0] = 0.0  # DC 分量设 0,避免发散
X_1f = Xw * H_1f
x_1f = np.fft.irfft(X_1f, n=N)

# 验证频谱: 估算两种噪声的 ASD
def estimate_asd(x, Fs, nfft=16384):
    w = np.hanning(nfft)
    step = nfft // 2
    segs = (len(x) - nfft) // step
    psd = np.zeros(nfft//2 + 1)
    for i in range(segs):
        seg = x[i*step:i*step+nfft] * w
        X = np.fft.rfft(seg)
        psd += (np.abs(X)**2) / (Fs * np.sum(w**2))
    psd /= segs
    freqs = np.fft.rfftfreq(nfft, d=1/Fs)
    asd = np.sqrt(psd)
    return freqs, asd

freqs_est, asd_white = estimate_asd(x_white, Fs)
_, asd_1f_est = estimate_asd(x_1f, Fs)

plt.figure()
plt.loglog(freqs_est[1:], asd_white[1:], label="无 1/f (仿真)")
plt.loglog(freqs_est[1:], asd_1f_est[1:], label="有 1/f (仿真)")
plt.axvline(fc, linestyle="--")
plt.xlim(1e-1, 1e3)
plt.xlabel("频率 / Hz")
plt.ylabel("电压噪声谱密度 (任意单位)")
plt.title("仿真得到的噪声谱密度: 有 / 无 1/f")
plt.legend()
plt.grid(True, which="both")

# =========================
# 3. 统计平均时间 vs RMS 噪声
# =========================

def rms_of_averaged(x, Fs, T_avg_list):
    rms_list = []
    for T in T_avg_list:
        L = int(T * Fs)
        nseg = len(x) // L
        if nseg == 0:
            rms_list.append(np.nan)
            continue
        segs = x[:nseg*L].reshape(nseg, L)
        means = segs.mean(axis=1)
        rms_list.append(np.sqrt(np.mean(means**2)))
    return np.array(rms_list)

T_list = np.logspace(-1, 2, 20)  # 0.1 s ~ 100 s
rms_white = rms_of_averaged(x_white, Fs, T_list)
rms_1f = rms_of_averaged(x_1f, Fs, T_list)

plt.figure()
plt.loglog(T_list, rms_white, 'o-', label="无 1/f (白噪声)")
plt.loglog(T_list, rms_1f, 'o-', label="有 1/f")
plt.xlabel("平均时间 T / s")
plt.ylabel("平均值的 RMS 噪声 (任意单位)")
plt.title("平均时间 vs RMS 噪声:有 / 无 1/f")
plt.grid(True, which="both")
plt.legend()
plt.show()
